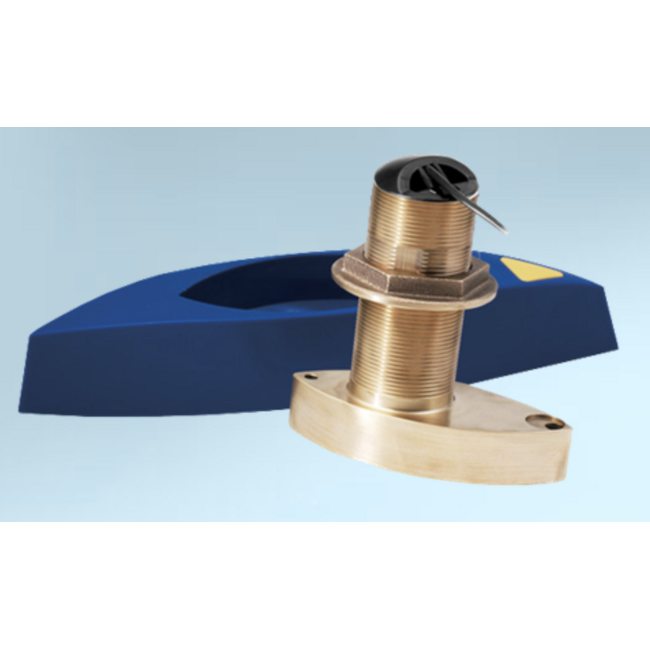

Airmar B785M single-channel CHIRP bronze thru-hull transducer, 600 W, operating at 80–130 kHz. Delivers clear mid-band target separation, stable bottom tracking and fast temperature sensing. Includes 12 m cable with 10-pin connector for Furuno systems. Read more.
Der AIRMAR B785M ist ein bronzener Single-Channel-CHIRP Tiefen- und Temperaturgeber, entwickelt für zuverlässige Mid-Band-CHIRP-Leistung in Küsten- und mittleren Wassertiefen. Mit einem Frequenzbereich von 80–130 kHz und 600 W Ausgangsleistung liefert er eine deutlich bessere Zieltrennung, klarere Fischbögen und eine stabilere Grundortung als herkömmliche 50/200-kHz-Geber. Der CHIRP-Sweep sorgt für detailliertere Informationen in der Wassersäule und bessere Darstellung von Strukturen – ideal für Freizeitfischerei, Navigation und präzise Tiefenmessung.
Das robuste Bronze-Durchbruchgehäuse bietet langfristige Korrosionsbeständigkeit und optimale akustische Kopplung durch den Rumpf. Integrierte Tiefen- und Temperatursensoren, kombiniert mit einem 12-m-Kabel und 10-Pin-Stecker, ermöglichen eine direkte Plug-and-Play-Integration mit kompatiblen Furuno-CHIRP-Modulen und TZtouch-Echoloten. Dank seines kompakten Designs eignet sich der B785M besonders für kleine bis mittelgroße Boote, bei denen eine bündige, störungsfreie Installation benötigt wird.
The B785M uses a bronze thru-hull design with an external fairing block, which is shaped during installation to match the hull deadrise. This ensures the acoustic beam is correctly oriented in the water without the need to select a specific tilt-angle version.
Single-Channel CHIRP (80–130 kHz): Liefert stabile Mid-Band-Leistung mit klaren Details.
600 W Leistung: Geeignet für Küsten- und mittlere Wassertiefen.
Verbesserte Zieltrennung: Saubere Fischbögen und präzisere Bodendarstellung.
Bronze-Durchbruchgehäuse: Robust, langlebig und korrosionsbeständig.
Tiefen- und Temperaturmessung: Integrierte schnell reagierende Sensoren.
10-Pin-Anschluss: Direkte Kompatibilität mit Furuno-Systemen.
12-m-Kabel: Marinetaugliches Installationskabel.
B785M CHIRP Geber
Mid-Band-CHIRP-Keramikelement in bronzenem Durchbruchgehäuse mit integrierter Tiefen- und Temperaturmessung.
Durchbruch-Montagesatz
Bronzegehäuse, Gegenmutter und Dichtmaterialien für eine sichere, wasserdichte Installation.
10-Pin-Kabel (12 m)
Werkseitig montiertes Kabel mit Furuno-Standardstecker zur direkten Integration.
Leistung: 600 W
Frequenz: 80–130 kHz (Single-Channel CHIRP)
Funktionen: Tiefe, Temperatur
Material: Bronze
Montage: Durchbruchmontage
Stecker: 10-Pin
Kabellänge: 12 m
Anwendung: Küstenfischerei, Navigation, Strukturerkennung in mittleren Tiefen
Unterstützte Systeme: Kompatibel mit Furuno CHIRP-Modulen und TZtouch-Displays mit 10-Pin-Eingang.
Funktionen: Tiefe und Temperatur.
Hinweis: Kein Dual-Channel- oder High-Wide-CHIRP.
B785M Bronze-CHIRP Durchbruchgeber
Montage- und Dichtmaterial
12 m Kabel mit 10-Pin-Stecker
Installationsanleitung
Der Geber sollte bündig mit der Rumpfaußenfläche montiert werden, um eine ungestörte Wasserströmung und optimale CHIRP-Leistung zu gewährleisten. Bereiche mit Strakes, Stufen oder Turbulenzen müssen vermieden werden. Verwenden Sie geeigneten Marinedichtstoff für eine sichere Abdichtung. Führen Sie das Kabel durch eine wasserdichte Durchführung und schließen Sie es direkt am 10-Pin-Eingang an – fern von elektrischen Störquellen.
The fairing block is shaped during installation to match the hull deadrise, allowing the transducer face to sit level in the water. Correct fairing alignment is essential to ensure accurate depth readings and consistent CHIRP performance.
