Zipwake Serie 600S PRO Rechte Kitbox Trimsysteem

Het Zipwake Serie 600S PRO Rechte Kitbox Trimsysteem is een professioneel dynamisch trimsysteem, ontworpen voor hoge snelheden en intensief gebruik. Als onderdeel van de S PRO-serie biedt het een verbeterde respons, kracht en duurzaamheid dankzij dubbele borstelloze servo-actuatoren en geavanceerde elektronica.

Ontworpen voor planerende en semi-planerende schepen tot 18 meter (≈ 60 ft) elimineert dit systeem actief stampen en rollen, optimaliseert het brandstofverbruik en verhoogt het comfort en de prestaties. Met zijn rechte interceptors van 600 mm levert het systeem nauwkeurige realtimecorrecties, ideaal voor patrouilleboten, RIB’s en professionele schepen die onder zware omstandigheden opereren.

KENMERKEN

• Rechte configuratie (600 mm): Ontworpen voor vlakke spiegelrompen voor optimale lift en stabiele trimregeling.

• Hogesnelheids-PRO-servos: Dubbele borstelloze actuatoren zorgen voor snelle en nauwkeurige stabilisatie, zelfs bij 60 knopen.

• Automatische stabilisatie: Continu toezicht op scheepsbewegingen voor dynamische pitch- en rolcorrectie.

• Verbeterde brandstofefficiëntie: Vermindert weerstand en golfslag voor een soepelere vaart en lager brandstofverbruik.

• Robuust en waterdicht: IP68-geclassificeerde interceptors en IP67-elektronica bieden betrouwbaarheid in veeleisende omstandigheden.

• Gebruiksvriendelijk bedieningspaneel: Kleurendisplay met dubbele draaiknoppen voor intuïtieve bediening.

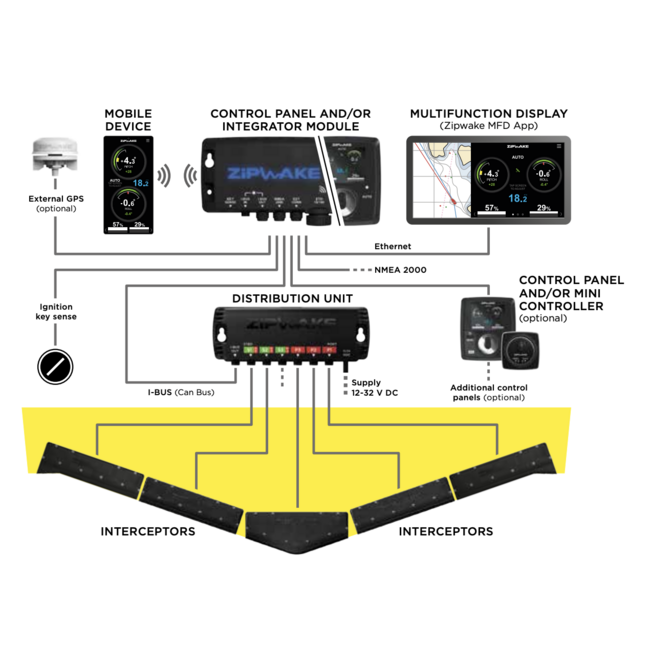

• Uitbreidbaar systeem: Ondersteunt tot zes interceptors per distributie-unit zonder extra stroomvoorziening.

BELANGRIJKSTE COMPONENTEN

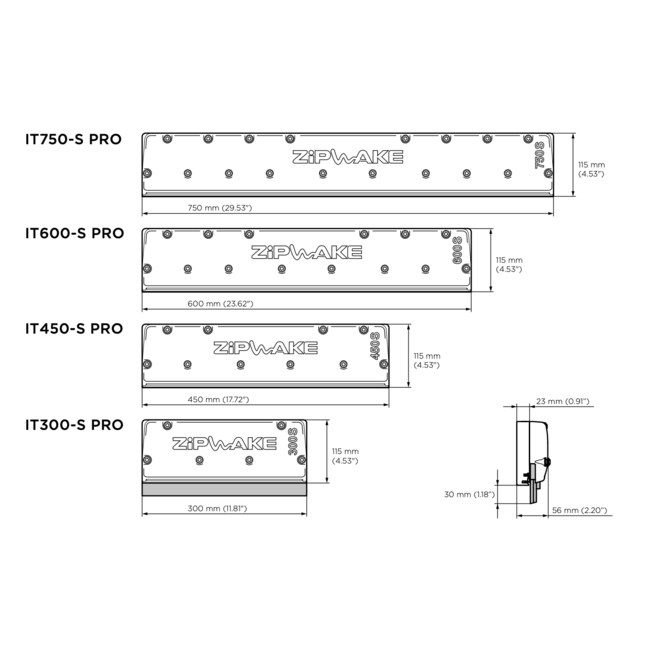

Rechte Interceptors (IT600-S PRO Straight)
Twee interceptors van 600 mm, uitgerust met dubbele borstelloze servo’s voor snelle en betrouwbare bewegingsregeling. Ontworpen voor optimale lift en stabiliteit, zelfs bij hoge snelheid.

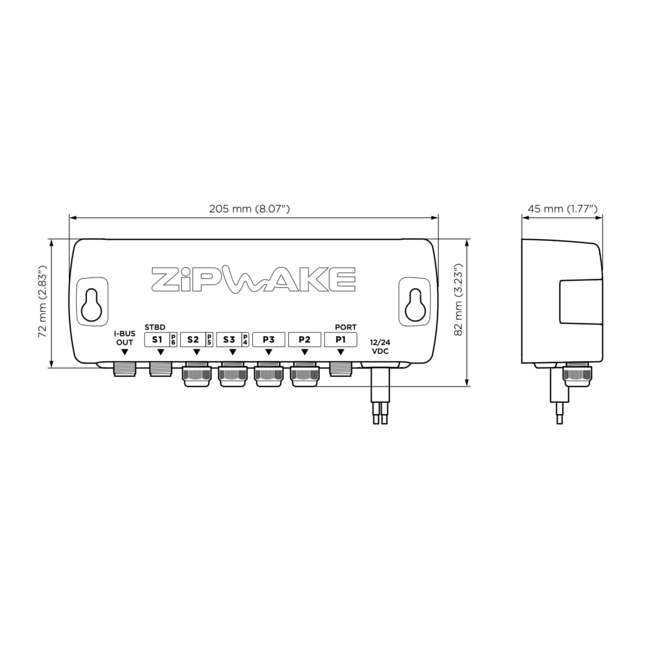

Distributie-unit (DU-S PRO)
Robuuste, waterdichte eenheid die stroom levert en de communicatie tussen interceptors en het bedieningspaneel beheert. Geïntegreerde elektrische bescherming zorgt voor veiligheid en betrouwbaarheid in de machinekamer.

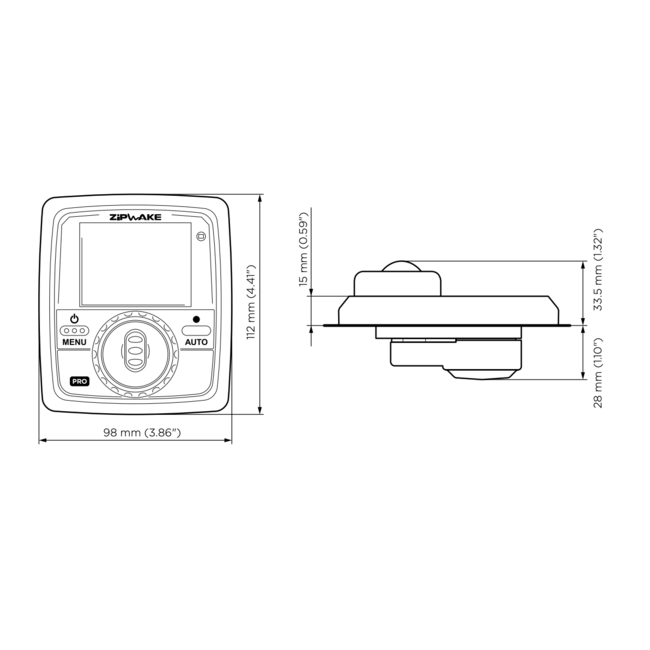

Bedieningspaneel (CP-S PRO)
Compact kleurenscherm met dubbele draaiknoppen voor eenvoudige handmatige aanpassing en automatische modusactivering. Geïntegreerde sensoren meten continu snelheid, pitch en rol voor realtime-trimcorrectie.

SPECIFICATIES

• Interceptortype: Recht (vlakke spiegel)

• Interceptorlengte: 600 mm (23,6 in)

• Slaglengte: 30 mm (1,2 in)

• Actuatorsnelheid: 20 mm/s

• Maximale vaarsnelheid: Tot 60 knopen (≈ 110 km/u)

• Scheepslengte: Tot 18 m (≈ 60 ft)

• Spanningsbereik: 12–32 V DC

• Vermogensverbruik: Ongeveer 25 W max.

• Beschermingsgraad: IP68 (interceptors), IP67 (DU & CP)

• Servotype: Dubbele borstelloze, onderdompelbare actuatoren

• Connectortype: M12, 5-polige ronde connector

• Kabellengte: 3 m standaard (uitbreidbaar tot 6 m)

• Bedrijfstemperatuur: 0 °C – +40 °C

• Opslagtemperatuur: –40 °C – +90 °C

• Kitgewicht: Ongeveer 18 kg (afhankelijk van configuratie)

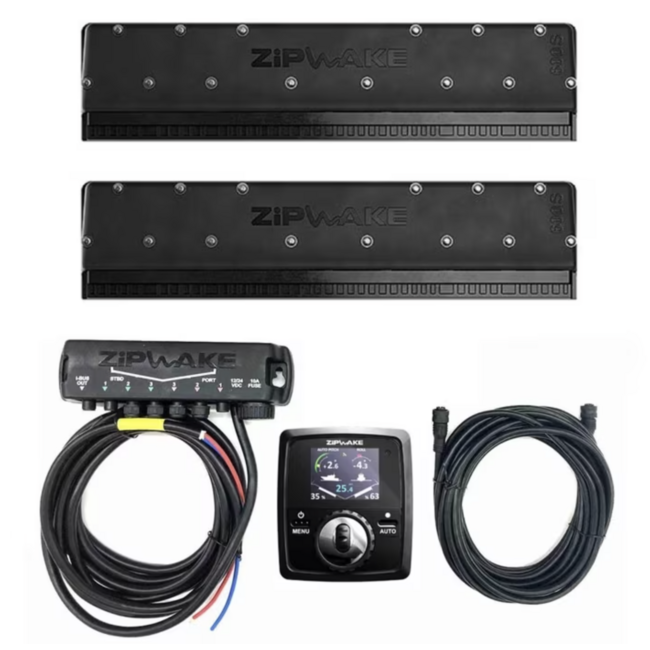

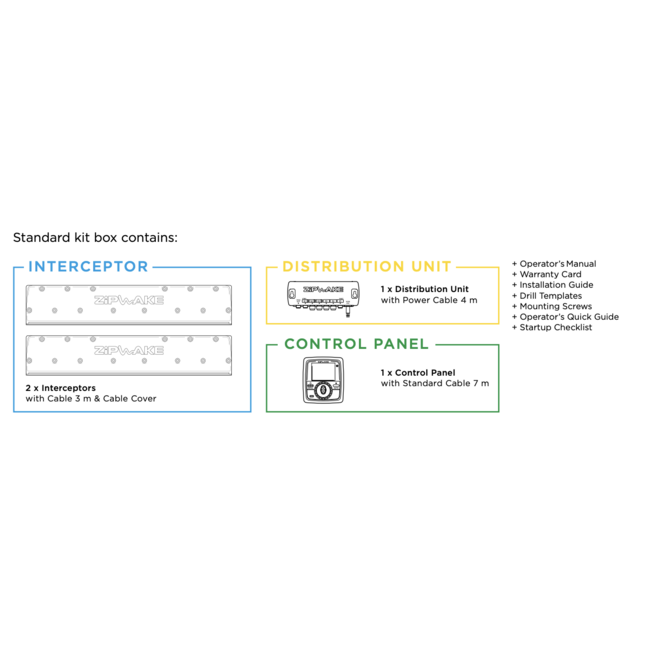

INHOUD VAN DE KIT

• 2 × Rechte interceptors (600 mm) met 3 m kabels en montageplaten

• 1 × Distributie-unit (DU-S PRO) met 4 m stroomkabel

• 1 × Bedieningspaneel (CP-S PRO)

• 1 × Standaard verlengkabel

• Gebruikershandleiding

• Installatiegids

• Boorsjablonen

• Montageschroeven

• Snelstartgids

• Garantiekaart

INSTALLATIEAANWIJZINGEN

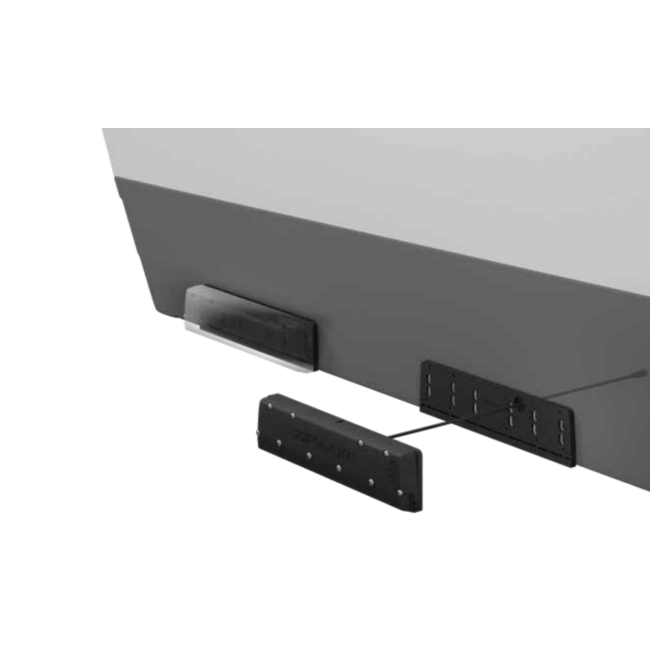

Monteer de rechte interceptors vlak tegen de spiegelromp om een soepele waterstroom en maximale lift te waarborgen. De distributie-unit moet worden geïnstalleerd in een droge, goed toegankelijke ruimte zoals de machinekamer.
Kabels die onder de waterlijn lopen, moeten worden afgedicht met waterdichte doorvoeren. Het bedieningspaneel moet dicht bij de stuurstand worden geplaatst voor optimale zichtbaarheid en bediening. Dankzij het modulaire systeem kan het eenvoudig worden uitgebreid tot zes interceptors per unit zonder extra stroomvoorziening.
