Professioneel trimsysteem voor ronde spiegelrompen tot 30 m. De Zipwake 400E PRO R1000 met IM-E PRO biedt snelle automatische stabilisatie, minder weerstand en nauwkeurige trimregeling voor commerciële vaartuigen. Lees meer.
Het Zipwake Serie 400E PRO Round R1000 Integrator Module Kitbox Trimsysteem vertegenwoordigt de nieuwste generatie professionele dynamische trimregeling, ontwikkeld voor commerciële en high-performance schepen tot 30 m (100 ft).
Als onderdeel van de Series E PRO combineert het de betrouwbaarheid van de E-serie met versterkte componenten, verbeterde afdichting en uitgebreide connectiviteit, wat zorgt voor nauwkeurige automatische stabilisatie onder zware omstandigheden.
De Round (R1000) uitvoering is speciaal ontworpen voor ronde of gebogen spiegelrompen en levert een soepele, gebalanceerde hydrodynamische lift waar rechte of chine-interceptors niet geschikt zijn. De Integrator Module (IM-E PRO) vervangt het traditionele bedieningspaneel en biedt volledige digitale besturing via multifunctionele displays (MFD’s) en smart devices, waardoor de stuurstand overzichtelijk en modern blijft.
Compatibel met ronde rompen: De Round R1000-interceptors zijn geoptimaliseerd voor gebogen oppervlakken en zorgen voor gelijkmatige lift en stabilisatie.
Professionele constructie: IP68-afdichting, corrosiebestendige materialen en versterkte behuizing voor intensief gebruik.
Volledige digitale besturing: Integrator Module (IM-E PRO) maakt centrale bediening mogelijk via MFD’s en smart devices.
Dubbele servo-technologie: 60 mm slag en 40 mm/s snelheid voor snelle, nauwkeurige bewegingen.
Automatische werking: Real-time pitch- en rolcorrectie voor maximale veiligheid en comfort.
NMEA 2000-compatibel: Naadloze integratie met boordnetwerken.

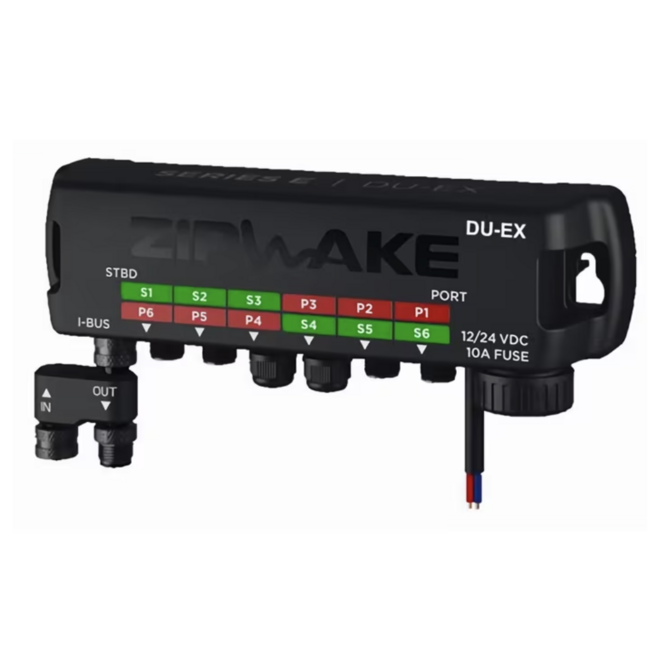

Uitbreidbaar en modulair: Ondersteunt tot zes interceptors via DU-EX uitbreidingsmodules.

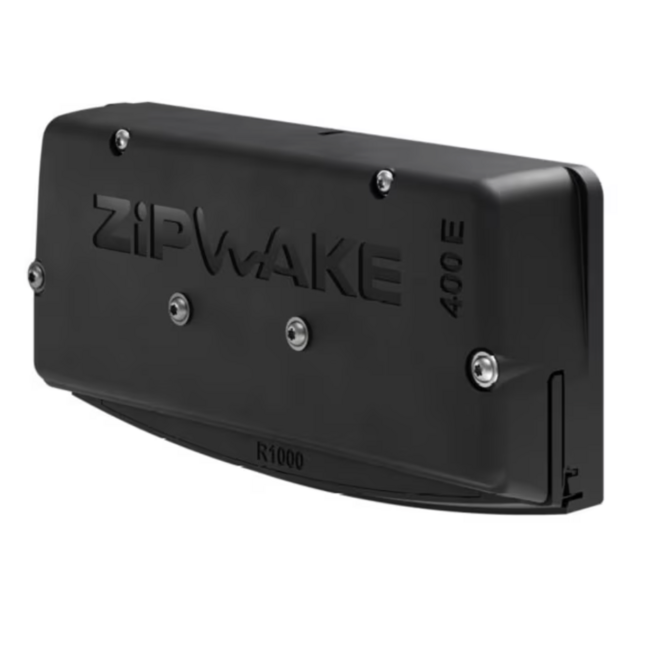

Round Interceptors (ITR1000-E PRO)
Twee ronde 1000 mm interceptors voor gebogen spiegelrompen. Uitgerust met dubbele borstelloze servo’s en precisiebladen die gelijkmatige lift en stabiliteit bieden. IP68-geclassificeerd voor langdurig gebruik onder water.

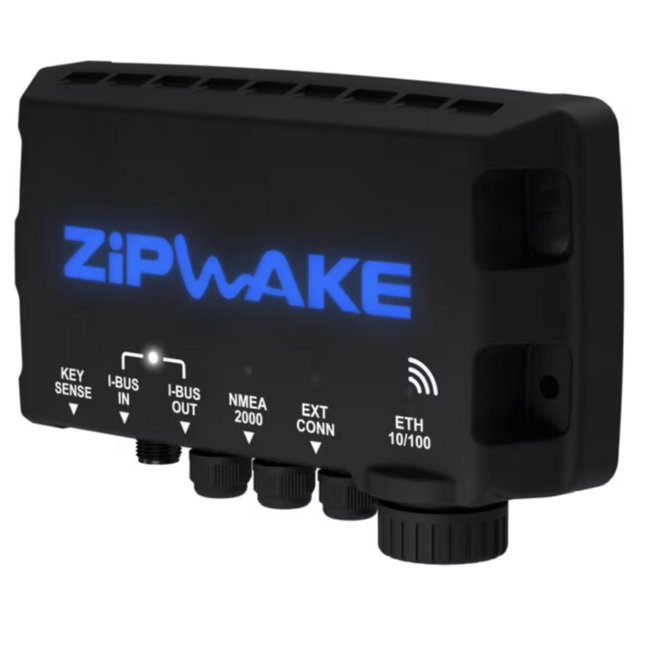

Integrator Module (IM-E PRO)
Compacte, waterdichte digitale module die het bedieningspaneel vervangt. Maakt centrale configuratie, bediening en real-time monitoring mogelijk via MFD’s of de Zipwake-app. Ondersteunt draadloze updates en is NMEA 2000-gecertificeerd.
Distributie-eenheid (DU-E PRO)
Stevige IP67-geclassificeerde voedings- en communicatie-eenheid met geïntegreerde bescherming tegen overbelasting. Inclusief 4 m voedingskabel en vonkvrije behuizing voor veilige installatie in de machinekamer.
Interceptortype: Round (gebogen spiegel)
Lengte: 1000 mm (39,4 in)
Slag: 60 mm (2,4 in)
Snelheid: 40 mm/s
Max. vaarsnelheid: 60 knopen (≈ 110 km/u)
Scheepslengte: Tot 30 m (≈ 100 ft)
Spanningsbereik: 12–32 V DC
Vermogen: 50 W max
Beschermingsklasse: IP68 (interceptors), IP67 (DU & IM)
Servotype: Dubbele borstelloze actuatoren
Connector: M12, 5-pins rond
Kabel: 3 m standaard, uitbreidbaar tot 6 m
Bedrijfstemp.: 0 °C – +40 °C
Opslagtemp.: –40 °C – +90 °C
Gewicht: ≈ 20 kg

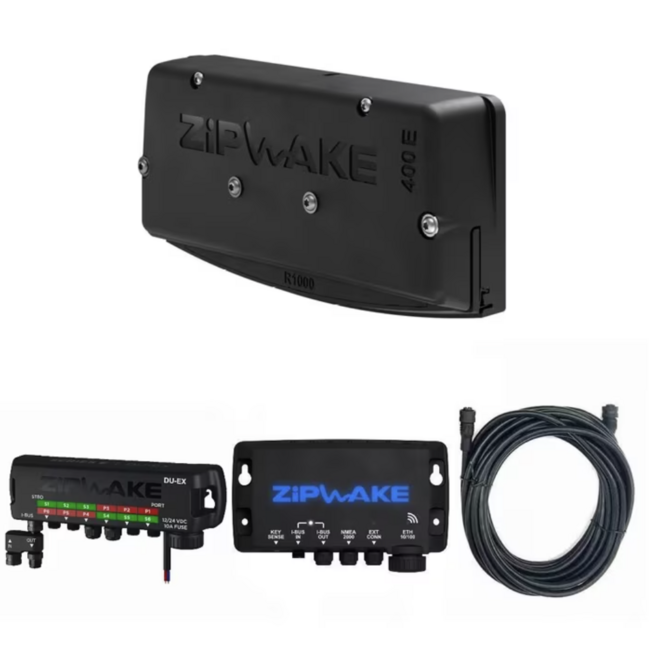

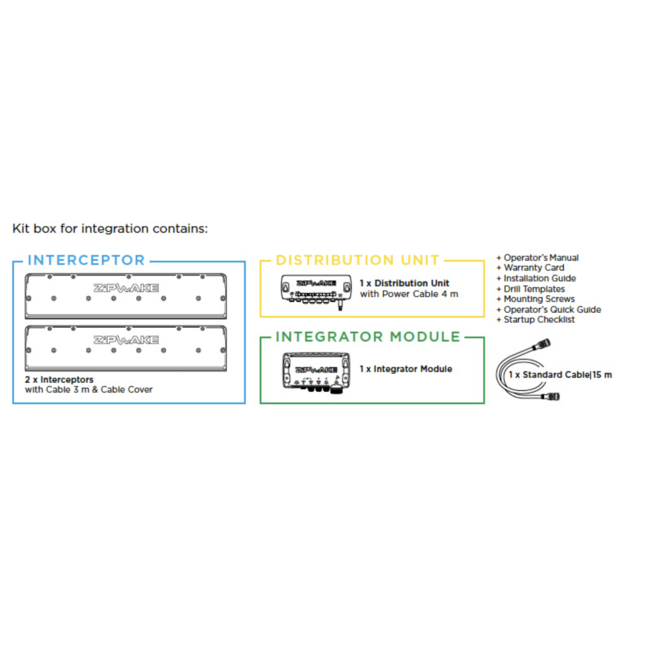

2 × Round R1000 interceptors (1000 mm) met 3 m kabels en montageplaten
1 × Distributie-eenheid (DU-E PRO) met 4 m voedingskabel
1 × Integrator Module (IM-E PRO)
1 × Standaard verlengkabel
Gebruikershandleiding
Installatiegids
Boorsjablonen
Bevestigingsschroeven
Snelstartgids
Garantiekaart
De Round R1000-interceptors worden langs de natuurlijke kromming van de spiegel gemonteerd om een optimale waterstroming en gelijkmatige lift te garanderen. Correcte uitlijning met behulp van de meegeleverde sjablonen is essentieel voor balans en prestaties.
De distributie-eenheid wordt idealiter geplaatst in een droge, toegankelijke ruimte zoals de machinekamer, terwijl de integrator module achter het dashboard of bij de stuurstand wordt geïnstalleerd. Kabeldoorvoeren onder de waterlijn moeten zorgvuldig worden afgedicht om de IP-bescherming te behouden. Dankzij het modulaire ontwerp kan het systeem eenvoudig worden uitgebreid met extra interceptors of uitbreidingsmodules.
