Zipwake Series 600E PRO Straight Kit Box Trim System

Het Zipwake Series 600E PRO Straight Kit Box Trim System is een professioneel dynamisch trimsysteem, ontworpen voor boten tot 30 m (100 ft) en snelheden tot 60 knopen. Als onderdeel van de Series E PRO biedt dit systeem krachtigere lift, snellere respons en verbeterde duurzaamheid voor professioneel gebruik onder zware omstandigheden.

Uitgerust met twee rechte interceptors van 600 mm, zorgt het systeem voor nauwkeurige automatische correctie van pitch en rol, wat het comfort, de veiligheid en de brandstofefficiëntie verhoogt. De PRO-interceptors hebben een langere slag (60 mm), een hogere snelheid (40 mm/s) en dubbele borstelloze servomotoren voor maximale prestaties en levensduur. Het systeem werkt volledig automatisch en integreert naadloos met NMEA 2000-netwerken, wat optimale prestaties garandeert.

KENMERKEN

• Rechte interceptorconfiguratie (600 mm): Ideaal voor vlakke spiegelrompen, zorgt voor evenwichtige lift en nauwkeurige trimregeling.

• PRO-dual-servo-technologie: Borstelloze hogesnelheidsactuatoren voor directe reactie en maximale betrouwbaarheid.

• Automatische stabilisatie: Geïntegreerde GPS-, gyro- en 3D-sensoren corrigeren voortdurend pitch- en rolbewegingen.

• Brandstofefficiëntie: Vermindert weerstand en golfvorming, optimaliseert de trimhoek en verlaagt het brandstofverbruik.

• Robuust ontwerp: IP68-geclassificeerde interceptors en IP67-elektronica zorgen voor duurzaamheid in veeleisende omstandigheden.

• Systeemuibreiding: Ondersteunt tot zes interceptors zonder extra aansluitingen of voedingen.

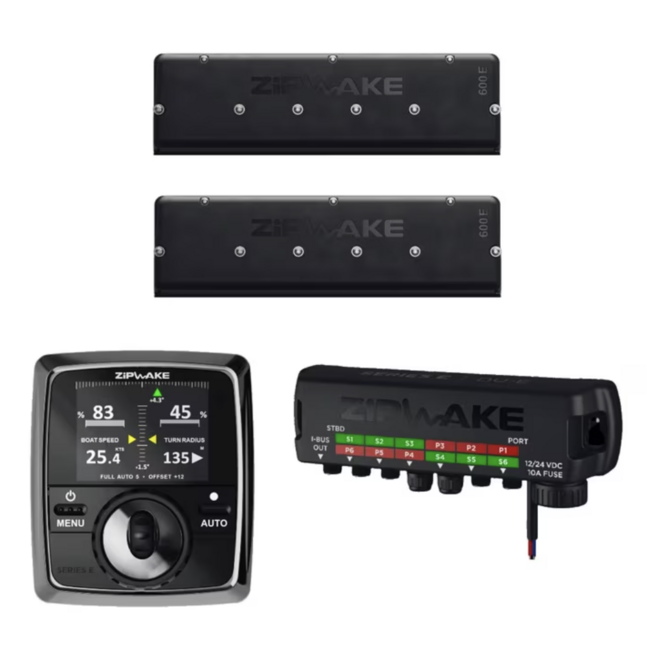

BELANGRIJKSTE COMPONENTEN

Rechte Interceptors (IT600-E PRO Straight)
Twee interceptors van 600 mm met dubbele borstelloze servomotoren, ontworpen voor snelle bladbeweging en precieze trimregeling, zelfs bij hoge snelheid.

Distributie-unit (DU-E PRO)
Het centrale stroom- en communicatiepunt van het systeem. Levert stroom aan de interceptors met ingebouwde bescherming tegen overbelasting en kortsluiting. Waterdicht (IP67), olie- en ontstekingsbestendig, geschikt voor installatie onder dek.

Bedieningspaneel (CP-E PRO)
Een helder, zonlichtleesbaar 3D-bedieningspaneel met een groot kleurendisplay en twee draaiknoppen voor intuïtieve bediening. Maakt volautomatische werking mogelijk en toont snelheid, pitch, rolhoeken en interceptorposities in real-time.

SPECIFICATIES

• Interceptortype: Recht (vlakke spiegel)

• Interceptorlengte: 600 mm (23,6 in)

• Slaglengte: 60 mm (2,4 in)

• Actuatorsnelheid: 40 mm/s

• Maximale vaarsnelheid: Tot 60 knopen (≈ 110 km/u)

• Scheepslengte: Tot 30 m (≈ 100 ft)

• Spanningsbereik: 12–32 V DC

• Vermogensverbruik: 50 W max.

• Beschermingsgraad: IP68 (interceptors), IP67 (DU & CP)

• Servotype: Dubbele borstelloze, onderdompelbare actuatoren

• Connectortype: M12 5-pins rond

• Kabellengte: 3 m standaard (uitbreidbaar tot 6 m)

• Bedrijfstemperatuur: 0 °C – +40 °C

• Opslagtemperatuur: –40 °C – +90 °C

• Kitgewicht: Ca. 18 kg (afhankelijk van configuratie)

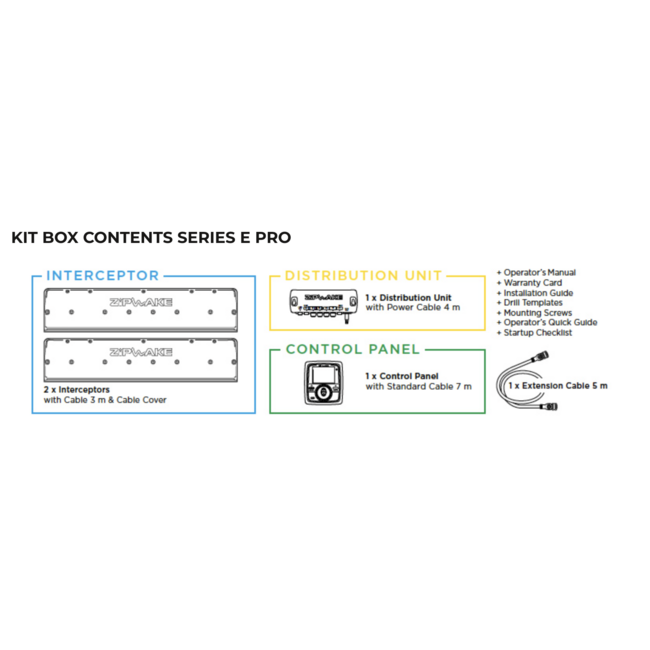

INHOUD VAN DE KIT

• 2 × Rechte interceptors (600 mm) met 3 m kabels en montageplaten

• 1 × Distributie-unit (DU-E PRO) met 4 m stroomkabel

• 1 × Bedieningspaneel (CP-E PRO)

• 1 × Verlengkabel

• Gebruikershandleiding

• Installatiegids

• Boorsjablonen

• Montageschroeven

• Snelstartgids

• Garantiekaart

INSTALLATIEAANWIJZINGEN

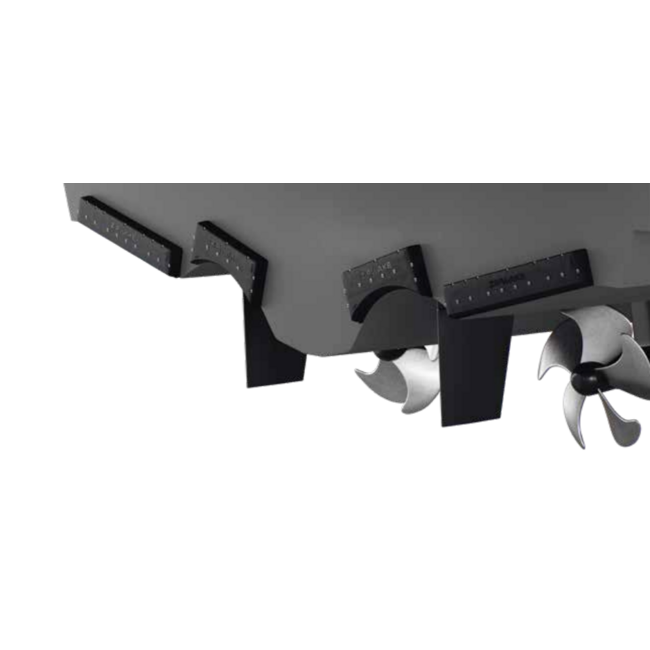

Monteer de rechte interceptors vlak op de spiegel met de bijgeleverde sjablonen voor nauwkeurige uitlijning. Plaats de distributie-unit in een droge, goed toegankelijke ruimte onder dek en het bedieningspaneel bij de stuurstand voor volledig zicht.
Doorvoeren onder de waterlijn moeten worden afgedicht met waterdichte kabeldoorvoeren om de IP-bescherming te behouden. Dankzij de modulaire opbouw kan het systeem eenvoudig worden uitgebreid tot zes interceptors zonder extra voedingen of aansluitingen.
