Professioneel Zipwake 600E PRO trimsysteem voor schepen tot 30 m. Dubbele servo-interceptors voor V-rompen corrigeren automatisch pitch en rol, verlagen weerstand en brandstofverbruik en verbeteren stabiliteit, veiligheid, comfort in zware omstandigheden. Lees meer.
Het Zipwake Serie 600E PRO Chine Kit Box Trim System is een professioneel, hoogwaardig dynamisch trimsysteem, ontworpen voor schepen tot 30 meter (≈ 100 ft) en snelheden tot 60 knopen.
Als onderdeel van de Serie E PRO vertegenwoordigt dit model de meest geavanceerde generatie Zipwake-interceptors – met grotere, snellere dubbele servo-units, borstelloze motoren, een langere slag en een verhoogde duurzaamheid voor commerciële en langdurige toepassingen.
De chine-configuratie is speciaal ontworpen voor schuine of V-vormige rompoppervlakken, en optimaliseert de lift en rolcorrectie op deep-V-, patrouille- en multihulls. Dankzij volledige automatische stabilisatie, geïntegreerde GPS- en 3D-sensoren en geavanceerde servotechniek biedt het systeem nauwkeurige controle, verbeterde brandstofefficiëntie en een soepelere vaart onder alle omstandigheden.
Chine-geoptimaliseerde interceptor (600 mm): Speciaal ontworpen voor schuine rompvlakken voor maximale lift en effectieve rolcorrectie.
PRO-dual-servotechnologie: Snellere actuatie (40 mm/s) en langere slag (60 mm) voor soepele, krachtige prestaties.
Automatische stabilisatie: Intelligente algoritmen passen pitch en rol continu aan voor meer comfort en veiligheid.
Brandstof- en prestatie-efficiëntie: Vermindert weerstand en golfslag, verlaagt het brandstofverbruik en vergroot het bereik.
Duurzaam professioneel ontwerp: IP68-geclassificeerde interceptors en IP67-elektronica, oliebestendig en vonkveilig.
Intuïtief bedieningspaneel: Groot kleurendisplay met dubbele draaiknoppen voor realtime-bewaking en aanpassing.
Systeemuitbreiding: DU-E PRO ondersteunt tot drie dubbele servo-interceptors; uitbreidbaar tot zes met DU-EX PRO.
Chine-interceptors (IT600-E PRO Chine)
Twee 600 mm chine-interceptors met dubbele borstelloze servo-actuators voor snelle, precieze bewegingen en sterke liftkracht – ideaal voor V-rompen.
Distributie-unit (DU-E PRO)
Het centrale stroom- en communicatiepunt dat interceptors van voeding voorziet en beveiliging biedt tegen kortsluiting en overbelasting. Robuust, waterdicht (IP67), oliebestendig en vonkveilig voor veilige installatie onder dek.
Bedieningspaneel (CP-E PRO)
Een groot, zonlichtleesbaar kleurendisplay met twee draaiknoppen voor handmatige bediening of automatische werking. Geïntegreerde GPS, gyro- en versnellingssensoren bewaken continu de vaart, met realtime gegevens over snelheid, trim- en rolhoeken en interceptorpositie.
Interceptortype: Chine (schuine romp)
Interceptorlengte: 600 mm (23,6 in)
Slaglengte: 60 mm (2,4 in)
Actuatiesnelheid: 40 mm/s
Maximale vaarsnelheid: Tot 60 knopen (≈ 110 km/u)
Scheepslengte: Tot 30 m (≈ 100 ft)
Spanningsbereik: 12 – 32 V DC
Vermogensverbruik: Ongeveer 50 W maximaal
Beschermingsklasse: IP68 (interceptors), IP67 (DU & CP)
Servotype: Dubbele borstelloze, onderdompelbare actuatoren
Connectortype: M12 5-pins rondconnector
Kabellengte: 3 m standaard (uitbreidbaar tot 6 m)
Bedrijfstemperatuur: 0 °C – +40 °C
Opslagtemperatuur: –40 °C – +90 °C
Kitboxgewicht: ≈ 18 kg (afhankelijk van configuratie)

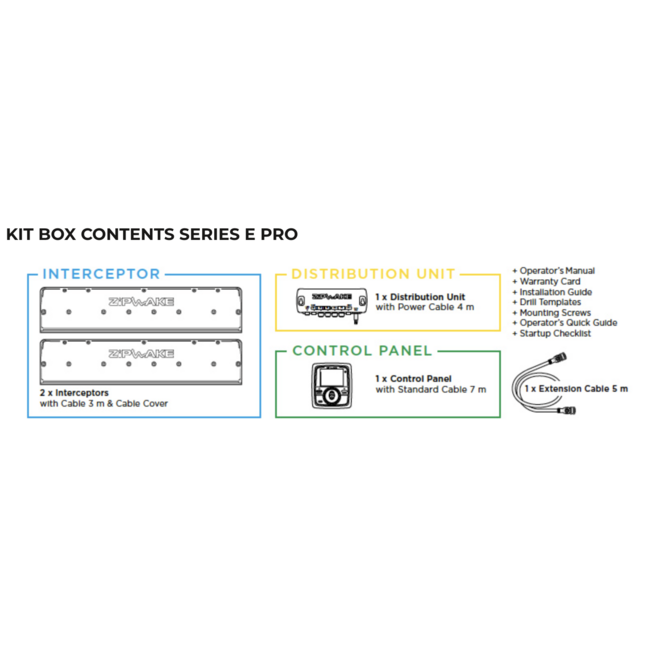

2 × Chine-interceptors (600 mm) met 3 m kabels en montageplaten
1 × Distributie-unit (DU-E PRO) met 4 m voedingskabel
1 × Bedieningspaneel (CP-E PRO)
1 × Verlengkabel
Gebruikershandleiding
Installatiegids
Boorsjablonen
Bevestigingsschroeven
Snelstartgids
Garantiekaart
Monteer de chine-interceptors vlak met de rompvlakken om een gelijkmatige liftverdeling en effectieve rolcorrectie te garanderen.
Kabeldoorvoeren onder de waterlijn moeten waterdicht worden afgedicht om de IP-bescherming te behouden. De distributie-unit moet in een droge, toegankelijke ruimte (bijv. machinekamer) worden geplaatst, terwijl het bedieningspaneel aan de stuurstand wordt gemonteerd.
Dankzij het modulaire ontwerp kan het systeem worden uitgebreid met extra interceptors of worden geïntegreerd met NMEA 2000, zonder extra connectoren of voedingen – voor betrouwbare en flexibele professionele toepassingen.
