Zipwake Serie 800E PRO Integratiemodule Rechte Kit-Box Trimsysteem

De Zipwake Serie 800E PRO Integratiemodule Rechte Kit-Box is een geavanceerd dynamisch trimsysteem voor grote, snel varende schepen die maximale precisie en prestaties vereisen. Als onderdeel van de E-PRO-serie biedt het sterkere dubbele servoaandrijvingen, verbeterde elektronica en uitgebreide bewegingscontrole.

Het systeem is ontworpen voor planerende en half-planerende vaartuigen tot ongeveer 30 m (≈ 100 ft) en corrigeert actief stampen en rollen om lift te verbeteren, weerstand te verminderen en stabiliteit onder belasting te vergroten. Met zijn rechte 800-mm-interceptors en hoge actuatiesnelheid is de Serie 800E PRO ideaal voor commerciële schepen, patrouilleboten en grotere luxe- of vrijetijdsvaartuigen.

KENMERKEN

• Rechte configuratie (800 mm): Lange interceptors voor vlakke spiegelvormen, met uitzonderlijke lift en stabiele trimcontrole.

• Dubbele borstelloze PRO-servos: Sterke dubbele actuators leveren snelle, nauwkeurige trimcorrectie in real time.

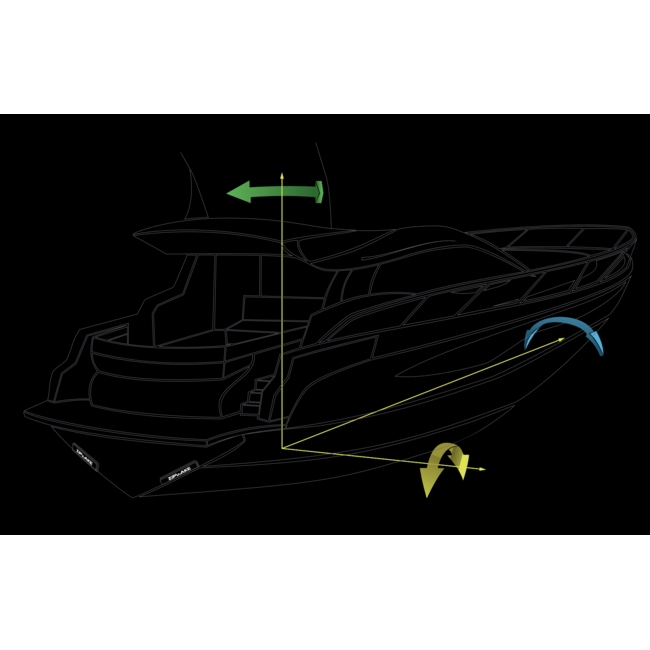

• Automatische bewegingscontrole: Ingebouwde sensoren corrigeren pitch en roll dynamisch volgens belasting en golfslag.

• Verbeterde efficiëntie: Optimaliseert de vaargang, verlaagt weerstand en verbetert prestaties en brandstofverbruik.

• Robuuste waterdichte constructie: Interceptors IP68, elektronica IP67.

• Integratiemodule: Volledige koppeling met boordelectronica zonder apart bedieningspaneel.

• Uitbreidbare architectuur: Tot zes interceptors per distribution unit.

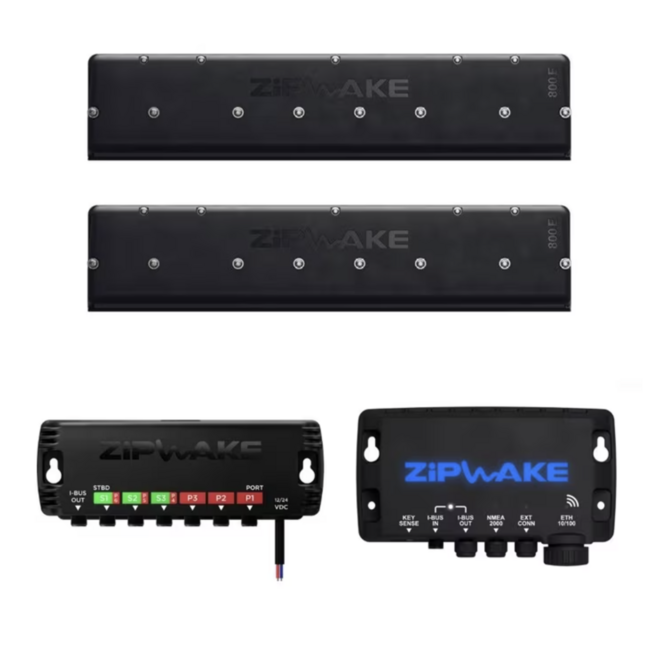

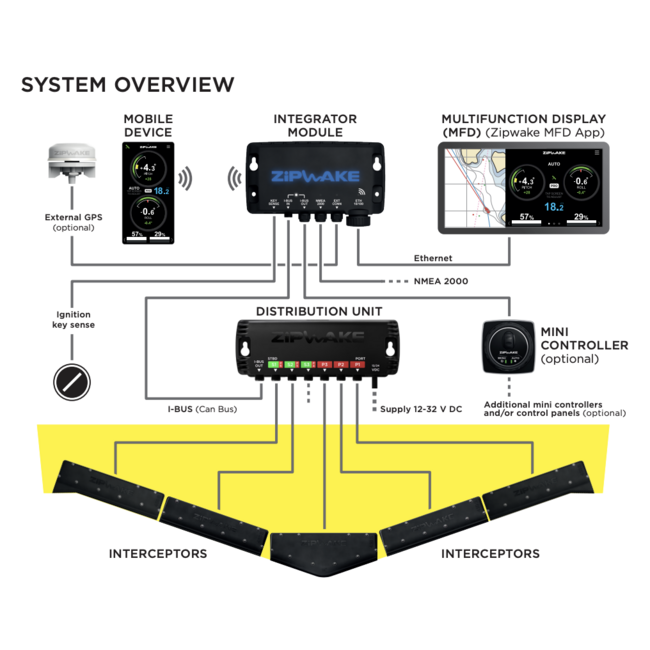

HOOFDONDERDELEN

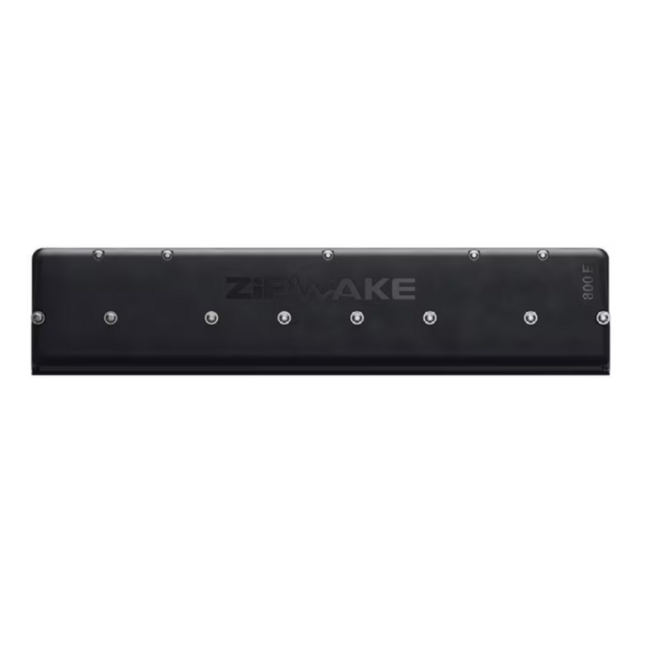

Rechte Interceptors (IT800-E PRO Recht)
Een paar 800-mm interceptors met dubbele borstelloze servo’s, ontworpen voor krachtige lift en nauwkeurige trimregeling van grote schepen.

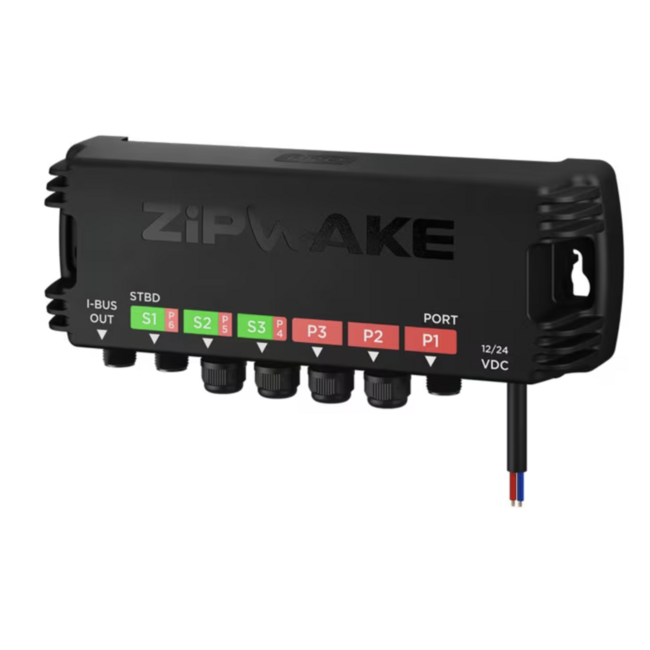

Distribution Unit (DU-PRO / DU-EX PRO)
Een robuuste, waterdichte stroom- en communicatiemodule met ingebouwde beveiliging en ondersteuning voor meerdere servoconfiguraties.

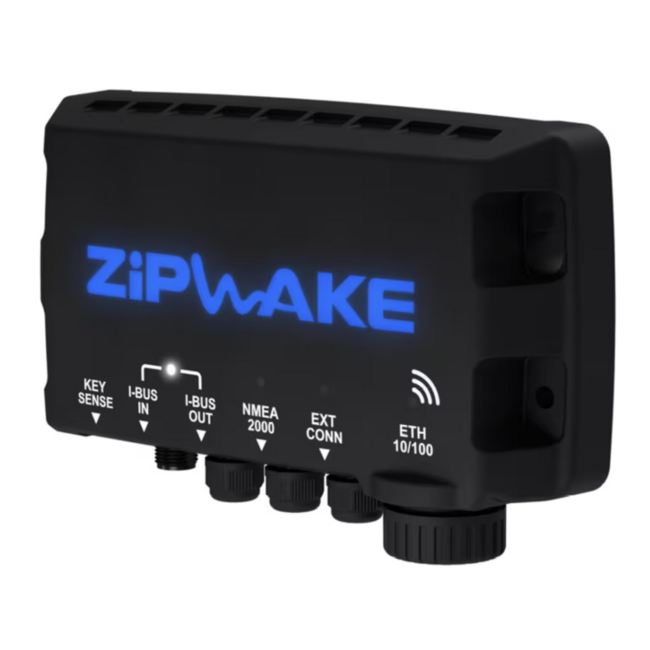

Integratiemodule
Het centrale besturings- en communicatiemodule dat een apart bedieningspaneel vervangt. Voorzien van bewegingssensoren en uitgebreide netwerkinterfaces.

SPECIFICATIES

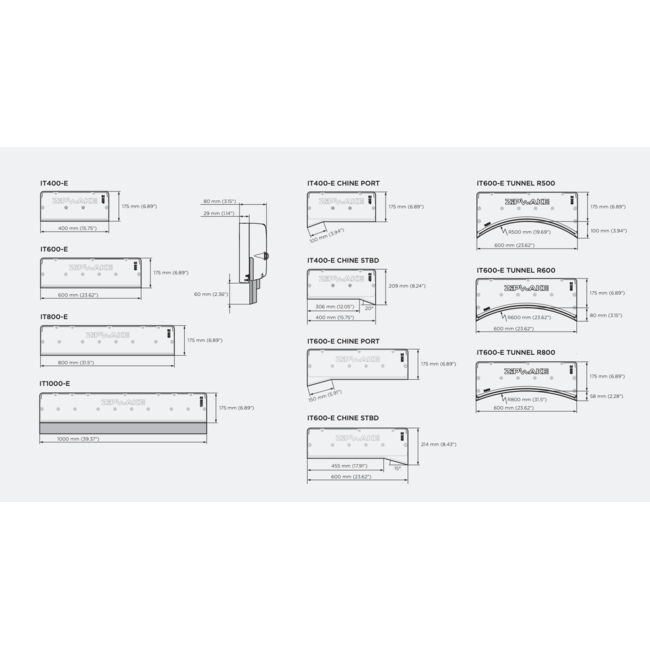

• Interceptortype: Recht (vlakke spiegel)

• Interceptorlengte: 800 mm (31.5 in)

• Slag: Tot 60 mm

• Maximale snelheid: Tot 60 knopen

• Vaartuiglengte: Tot ca. 30 m

• Spanningsbereik: 12–32 V DC

• Stroomverbruik: Ca. 35 W per actuator

• Beschermingsgraad: IP68 (interceptors), IP67 (distribution unit & integratiemodule)

• Connector: M12, 5-polig

• Kabellengte: 3 m (uitbreidbaar tot 6 m)

• Bedrijfstemperatuur: 0 °C tot +40 °C

• Opslagtemperatuur: –40 °C tot +90 °C

• Gewicht van de kit-box: Ca. 26.8 kg

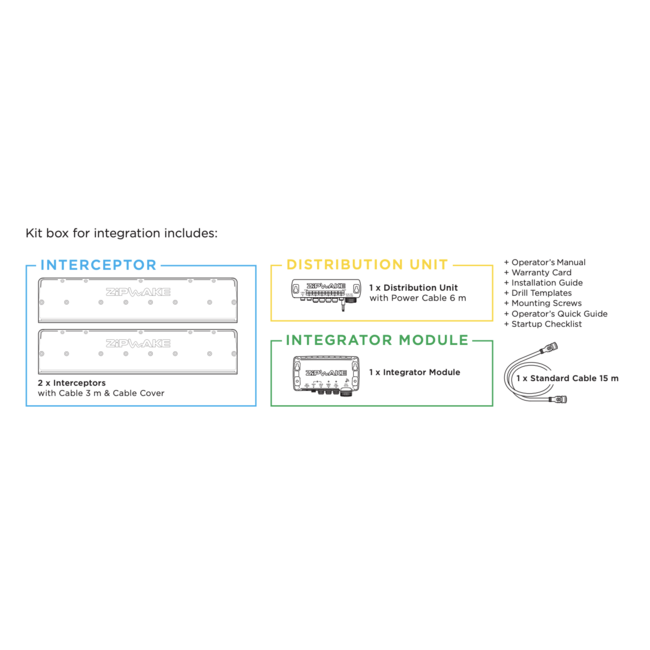

INHOUD VAN DE KIT

• 2 × Rechte Interceptors (800 mm) met 3-m kabels en montageplaten

• 1 × Distribution Unit (DU-PRO) met 4-m stroomkabel

• 1 × Integratiemodule

• 1 × Standaard verlengkabel

• Gebruikershandleiding

• Installatiehandleiding

• Boorsjablonen

• Montageschroeven

• Snelstartgids

• Garantiekaart

INSTALLATIE-AANBEVELINGEN

De interceptors moeten vlak tegen de spiegel worden gemonteerd voor optimale waterdoorstroming en maximale lift. De Distribution Unit wordt bij voorkeur in een droge, toegankelijke ruimte zoals de machinekamer geplaatst. Kabels onder de waterlijn moeten door waterdichte doorvoeren worden geleid.
De integratiemodule wordt geplaatst volgens de elektronische indeling van het schip om stabiele communicatie en volledige systeemtoegang te garanderen. Het modulaire ontwerp ondersteunt tot zes interceptors per distribution unit.
