Zipwake Serie 800E PRO Rechte Kit-Box Trimsysteem

Het Zipwake Serie 800E PRO Rechte Kit-Box Trimsysteem is een geavanceerd dynamisch trimsysteem voor grote, snel varende planerende en half-planerende vaartuigen tot ongeveer 30 m. Als onderdeel van de E-PRO-serie biedt het sterkere dubbele servoaandrijvingen, verbeterde elektronica en zeer snelle bewegingscorrectie.

Het systeem corrigeert automatisch stampen en rollen, verhoogt de lift, vermindert weerstand en verbetert stabiliteit en brandstofefficiëntie. Met zijn 800-mm rechte interceptors en hoge actuatiesnelheid is de Serie 800E PRO ideaal voor commerciële schepen, luxe jachten en patrouillevaartuigen.

KENMERKEN

• Rechte configuratie (800 mm): Lange interceptors voor vlakke spiegelvormen, met sterke lift en stabiele trimregeling.

• Dubbele borstelloze PRO-servos: Actuators met hoog koppel voor snelle en nauwkeurige real-time trimcorrectie.

• Automatische bewegingscontrole: Sensoren corrigeren pitch en roll continu volgens belasting en golfslag.

• Verbeterde efficiëntie: Optimaliseert de vaargang, verlaagt weerstand en verbetert prestaties en brandstofverbruik.

• Robuuste waterdichte constructie: Interceptors IP68, elektronica IP67.

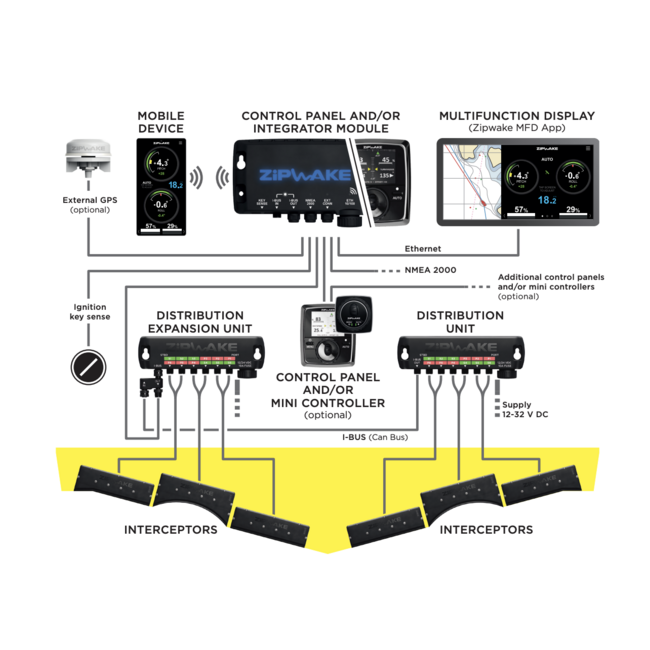

• Uitbreidbare architectuur: Tot zes interceptors per distribution unit voor grote installaties.

HOOFDONDERDELEN

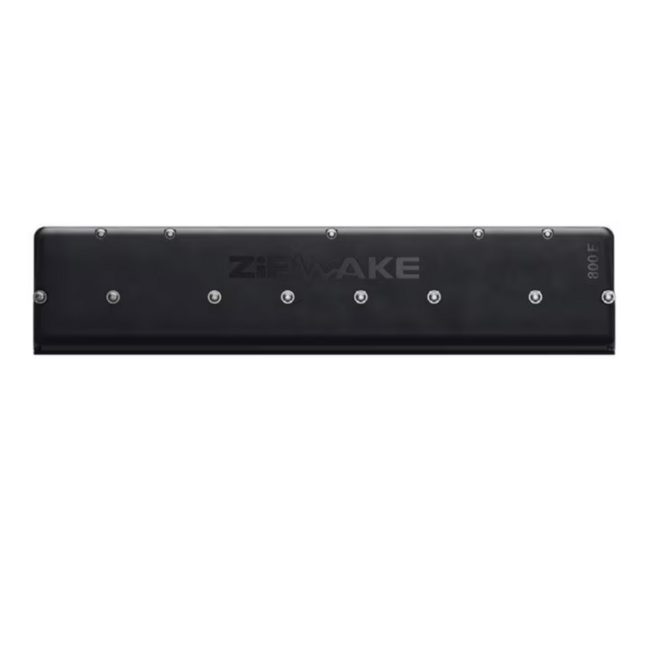

Rechte Interceptors (IT800-E PRO Recht)
Een paar rechte 800-mm interceptors met dubbele borstelloze servoaandrijvingen. De langere bladen bieden krachtige lift en nauwkeurige trimregeling voor grotere vaartuigen.

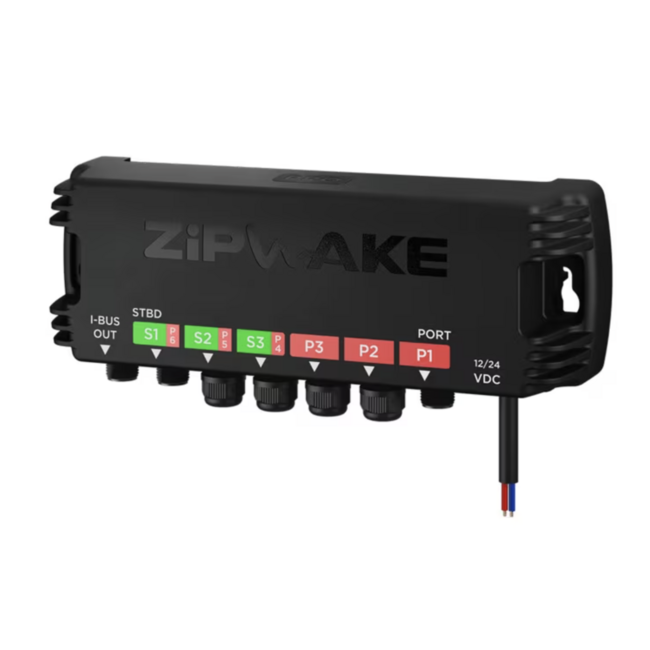

Distribution Unit (DU-PRO)
Een robuuste, waterdichte stroom- en communicatiemodule met ingebouwde beveiliging. Ontworpen voor machinekamerinstallaties met hoge trillingen en temperaturen.

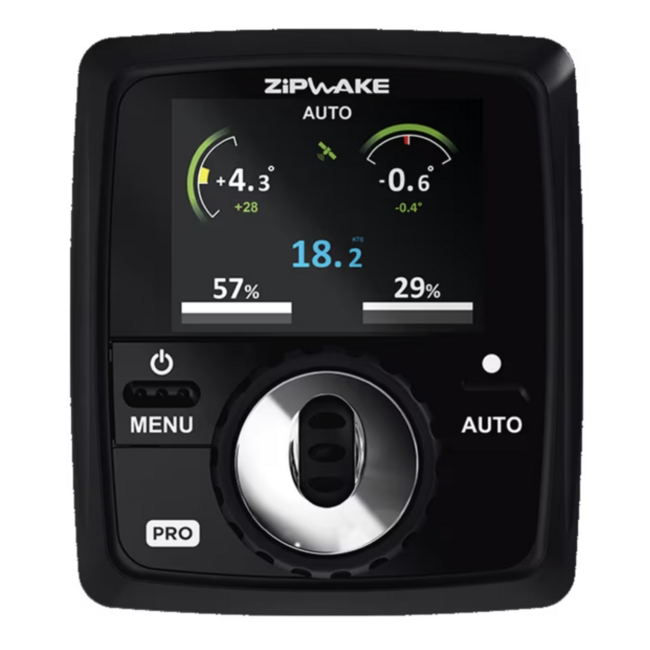

Control Panel (CP-PRO)
Een compact kleurendisplay met dubbele draaiknoppen voor handmatige trimregeling en systeemmonitoring. Ingebouwde sensoren leveren automatische stabilisatie.

SPECIFICATIES

• Interceptortype: Recht (vlakke spiegel)

• Interceptorlengte: 800 mm (31.5 in)

• Slag: Tot 60 mm

• Maximale snelheid: Tot 60 knopen

• Vaartuiglengte: Tot ca. 30 m

• Spanningsbereik: 12–32 V DC

• Stroomverbruik: Ca. 35 W per actuator

• Beschermingsgraad: IP68 (interceptors), IP67 (elektronica)

• Connector: M12, 5-polig

• Kabellengte: 3 m (uitbreidbaar tot 6 m)

• Bedrijfstemperatuur: 0 °C tot +40 °C

• Opslagtemperatuur: –40 °C tot +90 °C

• Gewicht van de kit-box: Ca. 26.8 kg

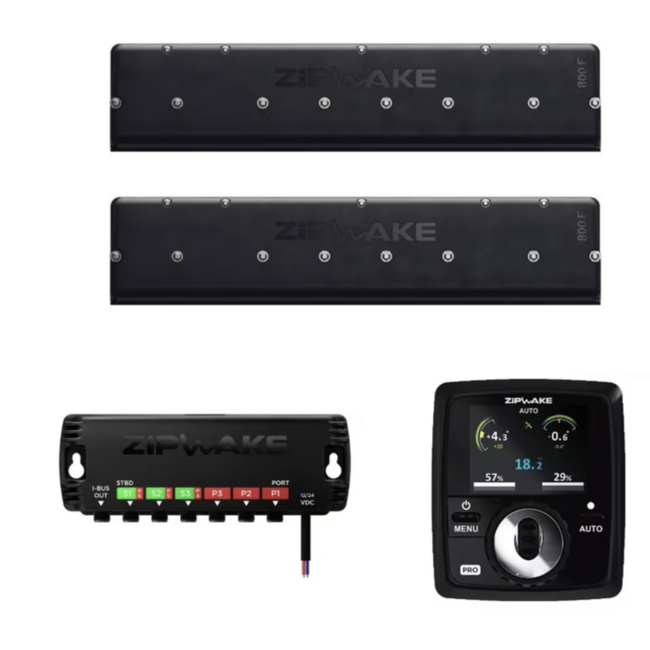

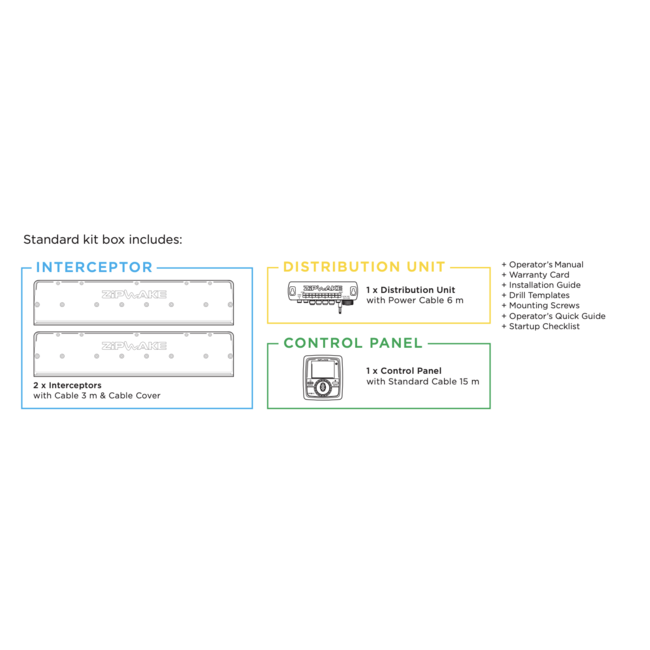

INHOUD VAN DE KIT

• 2 × Rechte Interceptors (800 mm) met 3-m kabels en montageplaten

• 1 × Distribution Unit (DU-PRO) met 4-m stroomkabel

• 1 × Control Panel (CP-PRO)

• 1 × Standaard verlengkabel

• Gebruikershandleiding

• Installatiehandleiding

• Boorsjablonen

• Montageschroeven

• Snelstartgids

• Garantiekaart

INSTALLATIE-AANBEVELINGEN

De interceptors moeten vlak tegen de spiegel worden gemonteerd voor optimale waterdoorstroming en maximale lift. De Distribution Unit moet in een droge, toegankelijke ruimte zoals de machinekamer worden geplaatst.
Het Control Panel wordt bij de stuurpositie geïnstalleerd voor goede zichtbaarheid en veilige bediening. Het systeem kan worden uitgebreid tot zes interceptors per distribution unit zonder extra stroommodules.
