Zipwake 600S PRO Integrator Module trimsysteem voor schepen tot 18 m. Dubbele servo’s corrigeren automatisch trim en rol, verbeteren stabiliteit, brandstofverbruik en comfort bij intensief professioneel gebruik. Lees meer.
De Zipwake Series 600S PRO Integrator Module Straight Kit Box is een krachtig dynamisch trimsysteem, ontworpen voor professionele en hogesnelheidstoepassingen. Als onderdeel van de S PRO-serie biedt het verbeterde stabilisatie, respons en duurzaamheid voor planerende en semi-planerende vaartuigen onder veeleisende omstandigheden.
In tegenstelling tot de standaard S-serie beschikt de PRO-lijn over dubbele borstelloze servomotoren, een hoger koppel en verbeterde thermische bescherming, wat maximale betrouwbaarheid garandeert, zelfs bij langdurig gebruik. De Integrator Module vervangt het traditionele bedieningspaneel en biedt gecentraliseerde controle via een compacte, intelligente interface die compatibel is met multifunctionele displays (MFD’s) en slimme apparaten.
Met rechte interceptors van 600 mm zorgt deze kit voor snelle correctie van pitch en rol, soepelere navigatie en optimale brandstofefficiëntie, ideaal voor commerciële vaartuigen, patrouilleboten en prestatiegerichte schepen.
Rechte interceptorconfiguratie (600 mm): Geoptimaliseerd voor vlakke spiegelrompen, zorgt voor evenwichtige lift en precieze trimregeling.
PRO-dual-servo-technologie: Hogesnelheids borstelloze actuatoren zorgen voor een snelle respons en superieure stabilisatie.

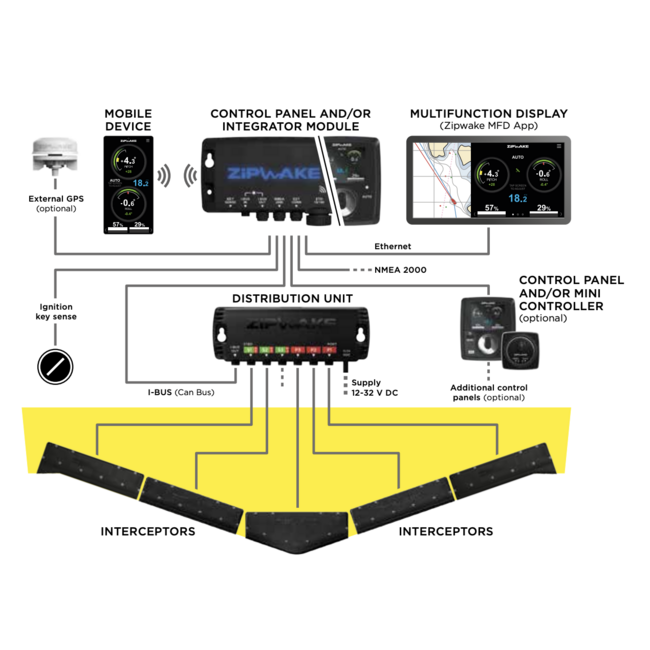

Integrator Module-interface: Gecentraliseerde controle compatibel met MFD’s en slimme apparaten via NMEA 2000 en draadloze verbinding.
Automatische stabilisatie: Dynamische real-time correctie van pitch en rol voor meer comfort en veiligheid.
Brandstofoptimalisatie: Vermindert weerstand en golfslag, verhoogt de efficiëntie en het bereik.
Robuust en waterdicht: IP68-geclassificeerde interceptors en IP67-elektronica zorgen voor betrouwbaarheid onder zware omstandigheden.
Modulair en uitbreidbaar: Ondersteunt tot zes interceptors per systeem zonder extra connectors of voedingen.

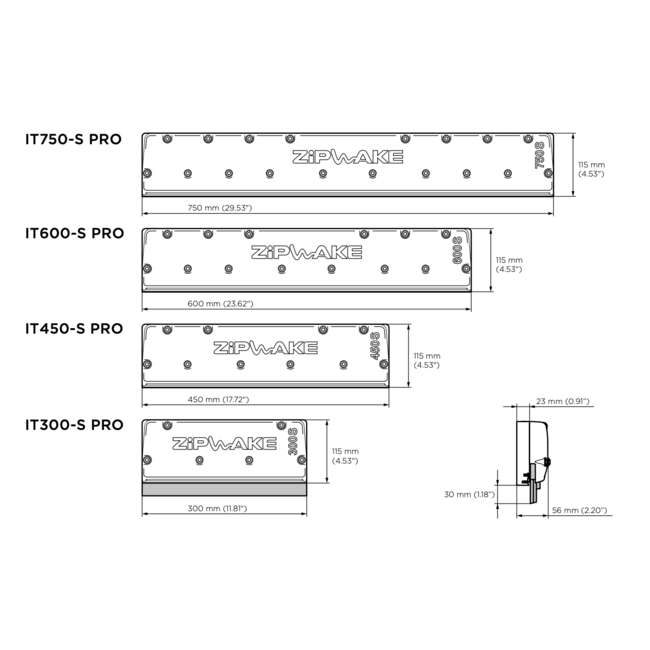

Rechte Interceptors (IT600-S PRO Straight)
Twee interceptors van 600 mm, ontworpen voor vlakke spiegelrompen. Elke unit heeft dubbele borstelloze servomotoren die onmiddellijke bladbeweging en nauwkeurige lift bieden, zelfs bij hoge snelheden.

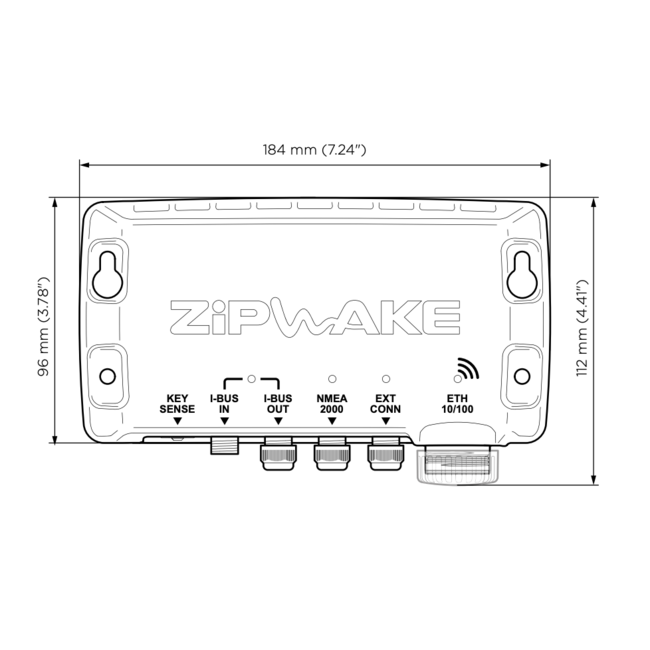

Integrator Module (IM-S PRO)
Compacte, waterdichte module die het traditionele bedieningspaneel vervangt en naadloos integreert met MFD’s en mobiele apparaten. Biedt NMEA 2000-connectiviteit, draadloze configuratie en volledige systeemcontrole.

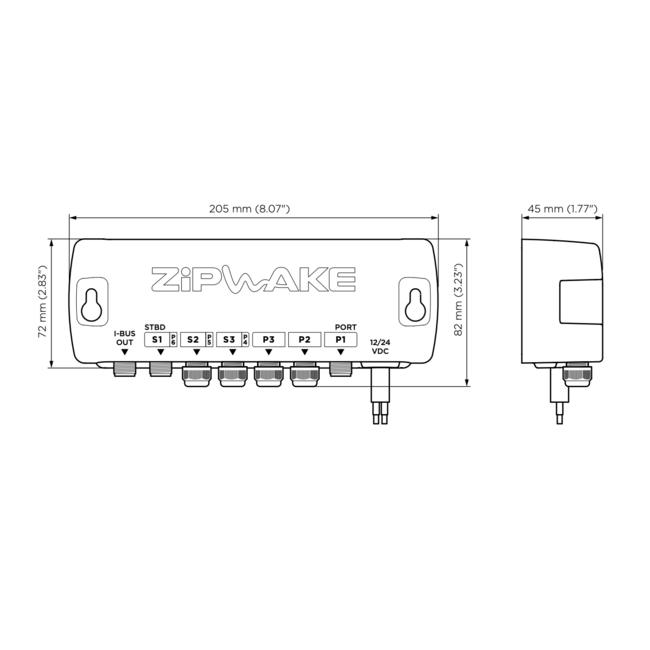

Distributie-unit (DU-S PRO)
Robuuste, oliebestendige stroomverdelingsunit, ontworpen voor installatie in de machinekamer. Biedt elektrische bescherming tegen overbelasting en kortsluiting en ondersteunt tot zes interceptors.
Interceptortype: Recht (vlakke spiegel)
Interceptorlengte: 600 mm (23,6 in)
Slaglengte: 30 mm (1,2 in)
Actuatorsnelheid: 20 mm/s
Maximale vaarsnelheid: Tot 60 knopen (≈ 110 km/u)
Scheepslengte: Tot 18 m (≈ 60 ft)
Spanningsbereik: 12–32 V DC
Vermogensverbruik: Ca. 25 W max.
Beschermingsgraad: IP68 (interceptors), IP67 (DU & IM)
Servotype: Dubbele borstelloze, onderdompelbare actuatoren
Connectortype: M12, 5-pins rond
Kabellengte: 3 m standaard (uitbreidbaar tot 6 m)
Bedrijfstemperatuur: 0 °C – +40 °C
Opslagtemperatuur: –40 °C – +90 °C
Kitgewicht: Ca. 18 kg (afhankelijk van configuratie)

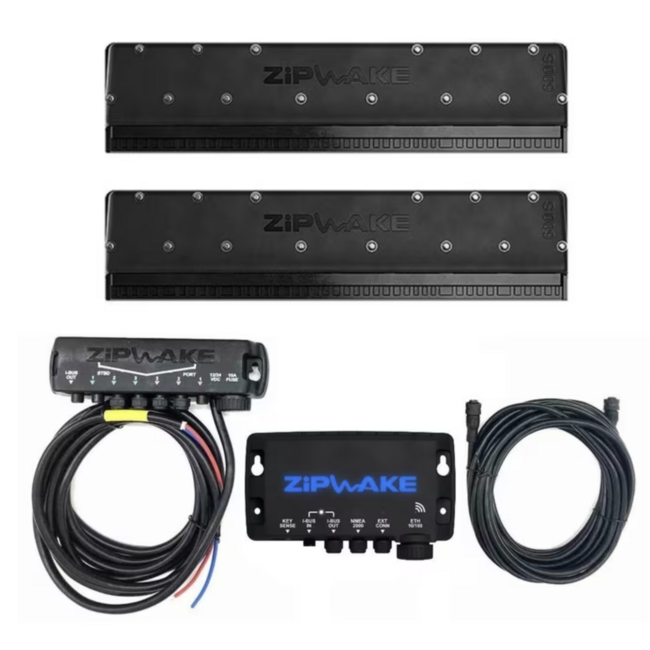

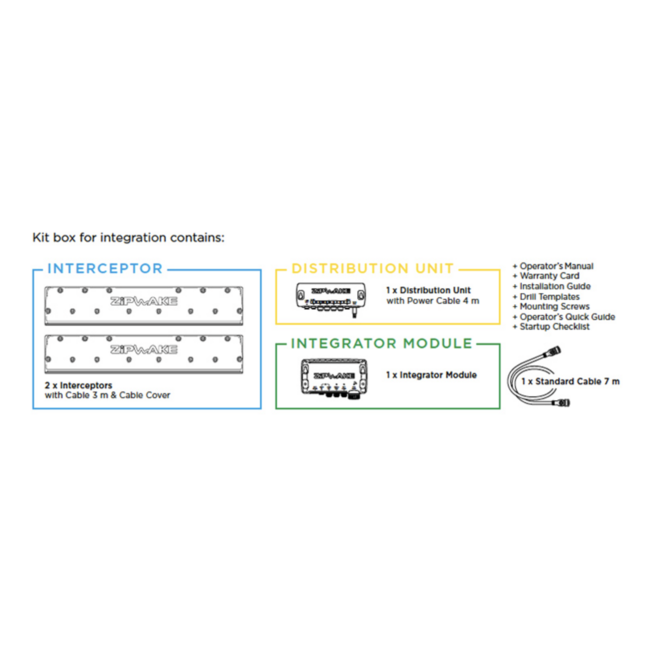

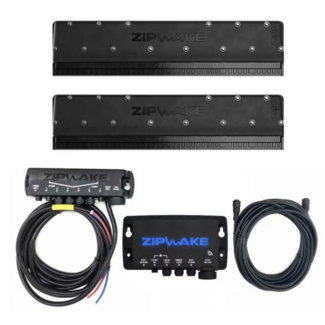

2 × Rechte interceptors (600 mm) met 3 m kabels en montageplaten
1 × Distributie-unit (DU-S PRO) met 4 m stroomkabel
1 × Integrator Module (IM-S PRO)
1 × Standaardverlengkabel
Gebruikershandleiding
Installatiegids
Boorsjablonen
Montageschroeven
Snelstartgids
Garantiekaart

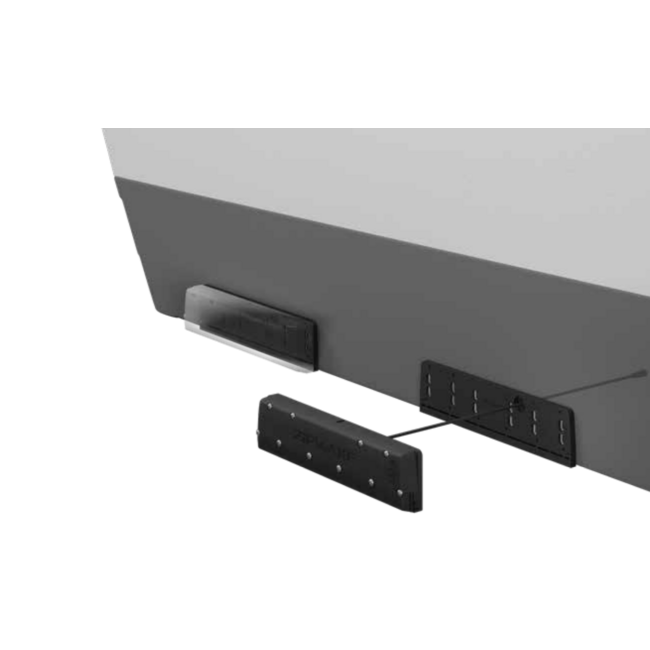

Monteer de rechte interceptors vlak op de spiegel voor optimale lift en waterstroom. De Integrator Module moet dicht bij de stuurstand worden geplaatst of rechtstreeks op het NMEA 2000-netwerk worden aangesloten voor gecentraliseerde controle.
Zorg ervoor dat kabeldoorvoeren onder de waterlijn worden afgedicht met waterdichte doorvoeren om de IP-bescherming te behouden. De distributie-unit moet op een droge, toegankelijke plaats zoals de machinekamer worden gemonteerd. Dankzij het modulaire ontwerp kan het systeem eenvoudig worden uitgebreid tot zes interceptors zonder extra voedingen.
