Professioneel trimsysteem voor schepen tot 30 m. Dubbele servo’s met 400 mm-interceptors zorgen voor snelle trim- en rolcorrectie, verminderen weerstand en brandstofverbruik en verbeteren stabiliteit, vaarcomfort en prestaties. Lees meer.
Het Zipwake Serie 400E Rechte Kitbox Trimsysteem is een geavanceerd dynamisch trimsysteem dat is ontworpen voor planerende en semi-planerende schepen tot 30 m (100 ft). Als onderdeel van de Zipwake Serie E biedt het een aanzienlijke verbetering ten opzichte van de Serie S, met krachtigere dubbele servomotoren, een slag van 60 mm en een reactiesnelheid van 40 mm/s voor maximale prestaties, efficiëntie en betrouwbaarheid.
De rechte 400E-configuratie is geoptimaliseerd voor vlakke spiegelrompen en biedt nauwkeurige controle over trim en rol. Dit systeem is ideaal voor grotere plezierjachten, lichte werkboten en patrouillevaartuigen die een consistente werking en robuust ontwerp vereisen. Het compenseert automatisch rol en stamp, vermindert brandstofverbruik en verhoogt het comfort aan boord.

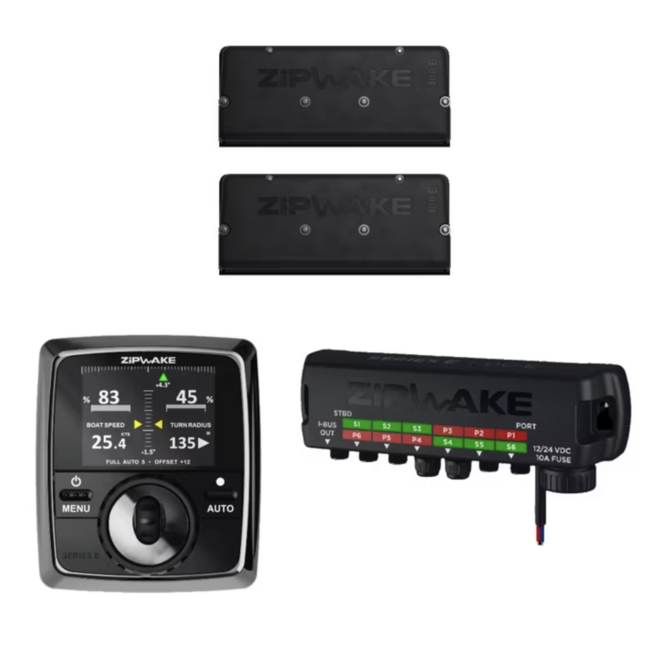

Elke Zipwake-kitbox bevat alle onderdelen en software die nodig zijn voor installatie: een paar snelle interceptors, een distributie-eenheid (DU-E), een bedieningspaneel (CP-E) en de benodigde kabels en montagematerialen. Het systeem kan eenvoudig worden uitgebreid met meer interceptors en wordt volledig ondersteund via NMEA 2000-netwerken.
Geoptimaliseerd voor vlakke rompen: Rechte 400 mm interceptors voor lineaire trim- en rolcorrectie.
Hoge prestatieactuatie: Dubbele servomotoren met 60 mm slag en 40 mm/s bewegingssnelheid.
Volautomatische stabilisatie: Realtime compensatie van trim en rol via ingebouwde 3D-gyrosensoren en GPS.
Brandstofbesparing en comfort: Lagere weerstand en soepelere vaart.
Professionele betrouwbaarheid: Waterdicht (IP68), corrosiebestendig en schokbestendig.
Geïntegreerde sensoren: GPS, gyro en versnellingsmeter voor constante terugkoppeling.

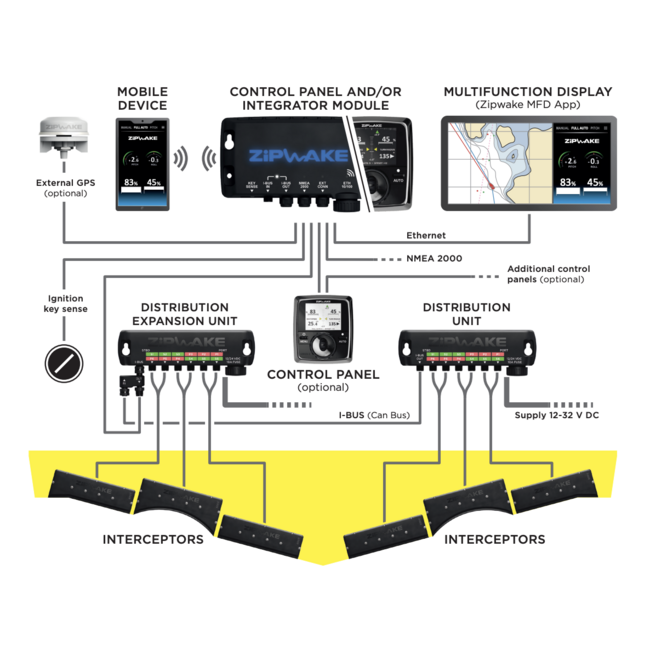

Modulair ontwerp: Ondersteunt tot zes interceptors per DU-E zonder extra voeding.

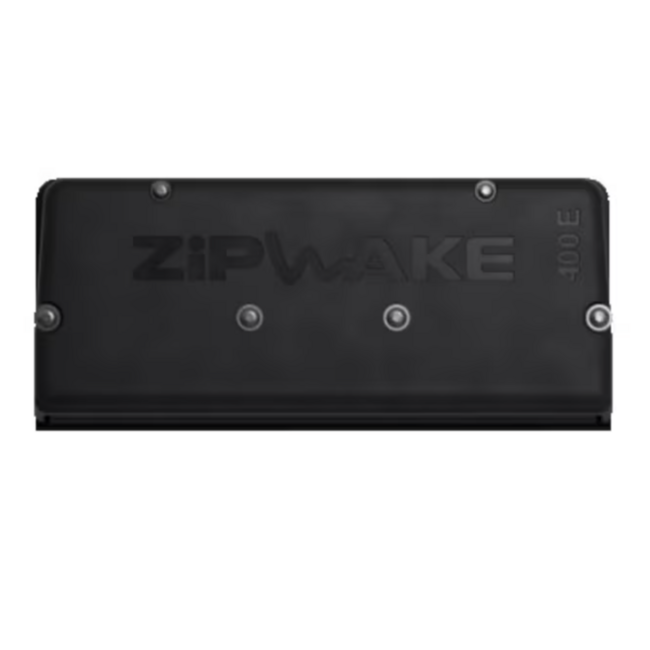

Rechte Interceptors (IT400-E)
Twee rechte interceptors van 400 mm met dubbele borstelloze servo’s. IP68-gecertificeerd en voorzien van zelfdichtende kabeldoorvoeren en waterdichte behuizing.

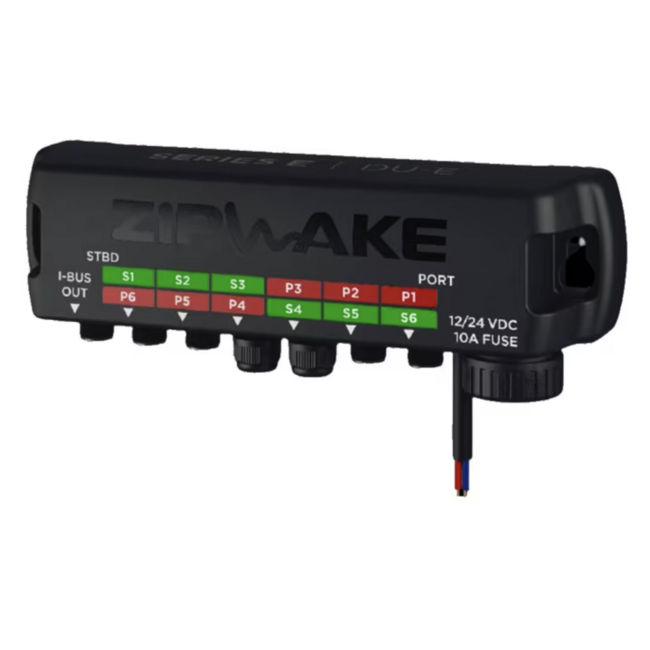

Distributie-eenheid (DU-E)
Verzorgt de stroom- en dataverbinding tussen de interceptors en de bediening. Waterdicht (IP67), olie- en vonkbestendig, met geïntegreerde beveiliging en 4 m voedingskabel.

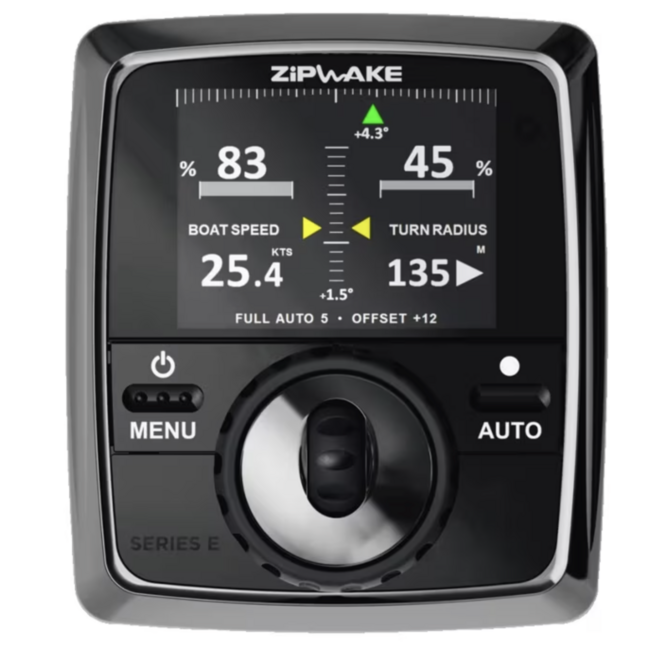

Bedieningspaneel (CP-E)
Modern 3D-paneel met groot kleurenbeeldscherm en twee draaiknoppen voor intuitieve bediening. Biedt volledige automatische stabilisatie en real-time visualisatie van trim en rol.
Interceptortype: Recht
Lengte: 400 mm (15,7 in)
Slag: 60 mm (2,4 in)
Snelheid: 40 mm/s
Max. vaarsnelheid: 60 knopen (≈ 110 km/u)
Scheepslengte: Tot 30 m (≈ 100 ft)
Spanning: 12–32 V DC
Vermogen: 25 W max per actuator
Beschermingsklasse: IP68 (interceptors), IP67 (distributie-eenheid)
Servotype: Dubbele borstelloze actuatoren
Connector: M12, 5-polig rond
Kabel: PUR 3 m, uitbreidbaar tot 6 m
Bedrijfstemp.: 0 °C – +40 °C
Opslagtemp.: –40 °C – +90 °C
Gewicht: ± 18–20 kg

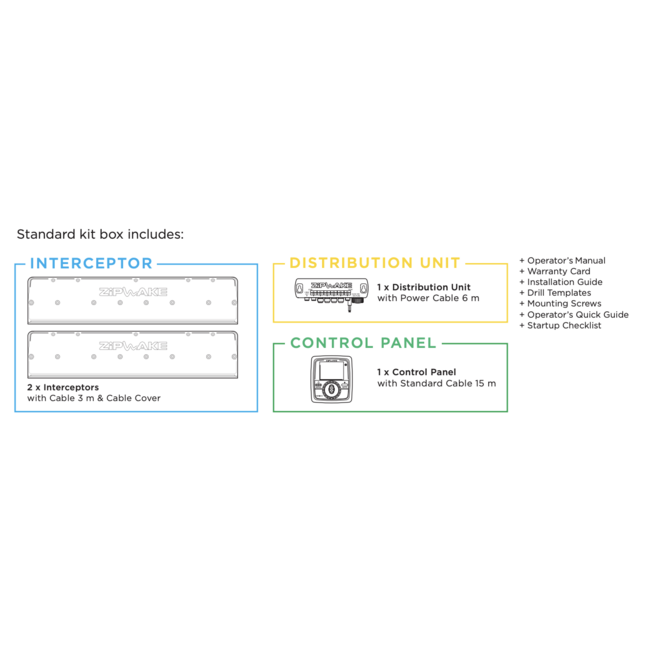

2 × Rechte interceptors (400 mm) met 3 m kabels en montageplaten
1 × Distributie-eenheid (DU-E) met 4 m voedingskabel
1 × Bedieningspaneel (CP-E)
1 × Verlengkabel
Gebruikershandleiding
Installatiegids
Boorsjablonen
Bevestigingsschroeven
Snelstartgids
Garantiekaart
De rechte 400E-interceptors worden vlak op de romp geplaatst om de waterstroom en lift te optimaliseren. Monteer de distributie-eenheid op een droge en toegankelijke plaats en het bedieningspaneel bij de stuurstand voor directe bediening. Kabeldoorvoeren onder de waterlijn moeten zorgvuldig worden afgedicht. Het modulaire systeem kan worden uitgebreid tot zes interceptors zonder extra voeding.
