De Furuno TZMAP9 combineert Full HD-kaartplotter, CHIRP fishfinder en radarcompatibele navigatie in één krachtig stand-alone MFD, een slimme investering voor geavanceerde navigatie. Voor deskundig advies van Sail360, bekijk onze gids onderaan deze pagina. Lees meer.

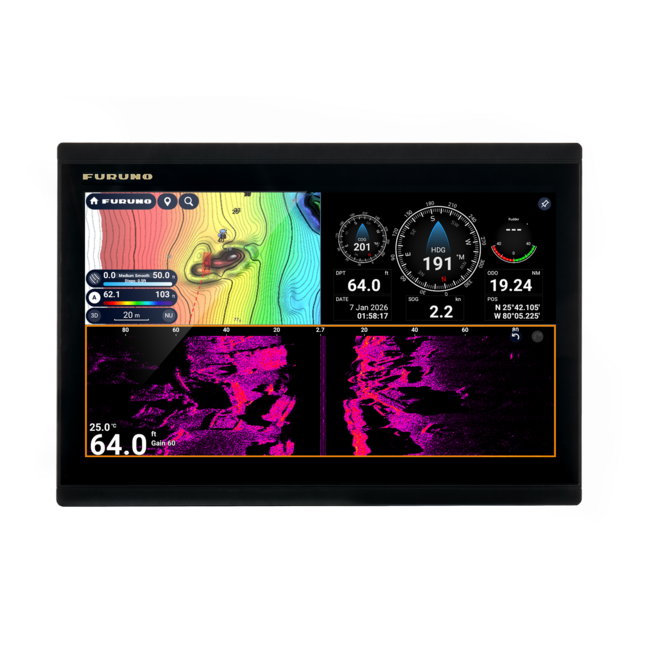

De Furuno TZMAP9 is een krachtig 9-inch stand-alone multifunctioneel display dat is ontworpen voor geavanceerde navigatie, visdetectie en geselecteerde radarintegratie vanaf één compact scherm bij de stuurstand. Het is het kleinere model binnen de TZMAP-serie, waardoor het vooral sterk is voor boten waar ruimte beperkt is maar de schipper toch Furuno-cartografie, sonar en radar-ready functionaliteit wil.
Het combineert multi-touchbediening, TZ MAPS-cartografie, ingebouwde TruEcho CHIRP-visvinder, CHIRP Side-Scan, GNSS-positionering, NMEA 2000-integratie en geselecteerde Furuno radarcompatibiliteit in een compact, high-tech display. Voor visboten, trailerbare boten, RIB’s, compacte zeiljachten, motorjachten en stuurstanden met één station geeft de TZMAP9 de boot één capabel Furuno-commandopunt zonder de kosten, ruimte of complexiteit van een groter multi-displaysysteem toe te voegen.

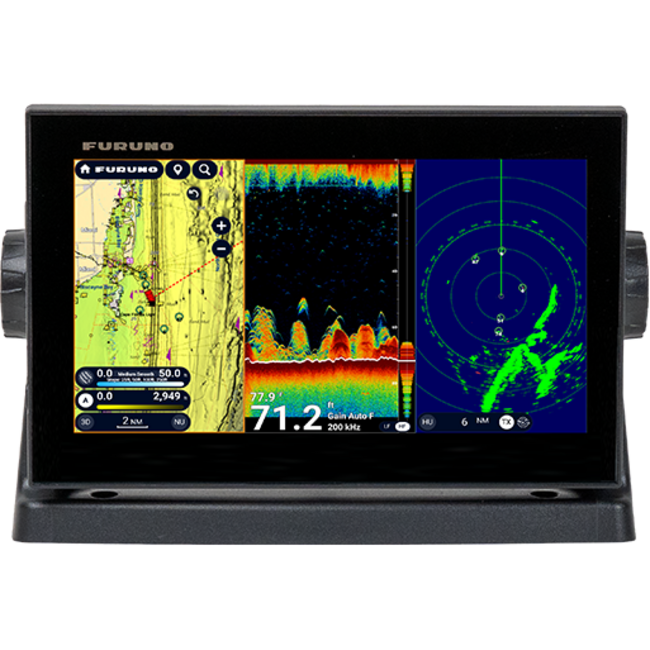

Bekijk hoe de Furuno TZMAP9 geavanceerde kaartplotterbediening, visvinderprestaties en moderne navigatietools samenbrengt in een compacte stuurstandopstelling.

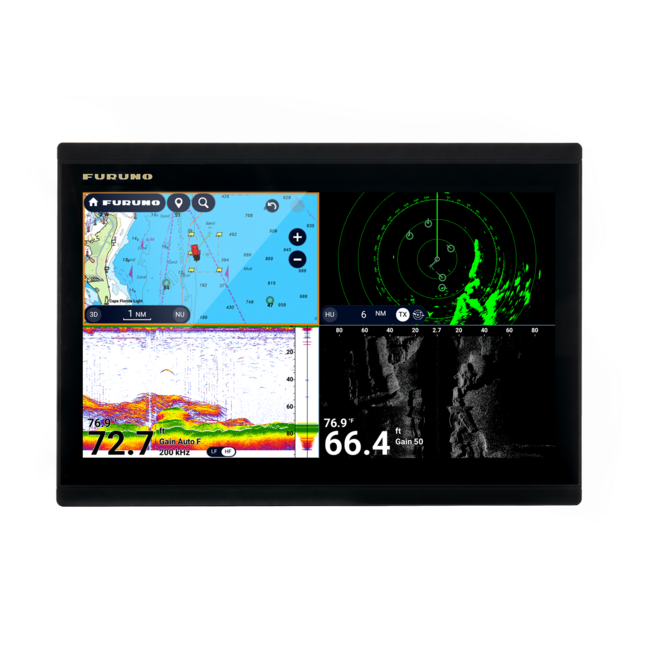

Display: 9" all-glass multi-touchscreen met 1280 x 720 resolutie, heldere 1000 cd/m² zichtbaarheid en split-screenfunctie met maximaal 4 vensters. De TZMAP9 is een stand-alone MFD, geen genetwerkt multi-MFD-display.
Ingebouwde sonar: interne TruEcho CHIRP/CW-visvinder met ondersteuning voor 300 W, 600 W of 1 kW opstellingen afhankelijk van de transducer, plus CHIRP Side-Scan op 230/455 kHz voor diepte, structuur en zijwaartse beeldvorming.
Kaartondersteuning: integratie met TZ MAPS en compatibele kaartopties, inclusief BathyVision en AI Routing wanneer ondersteund door de geselecteerde kaartregio en ontgrendelde data.
Radar- en dataintegratie: compatibiliteit met geselecteerde Furuno radarsensoren zoals DRS4DL+, DRS2D-NXT en DRS4D-NXT, plus boordgegevens via NMEA 2000, NMEA 0183-uitvoer en Wireless LAN.
Robuust maritiem ontwerp: compacte waterdichte constructie met IPX6-bescherming aan voor- en achterkant, gebouwd voor echt maritiem gebruik bij blootgestelde of semi-blootgestelde stuurposities.
Data- en kaartbeheer: geleverd met een 256 GB microSD-kaart voor TZ MAPS-data. De USB Type-C-poort wordt gebruikt voor het importeren en exporteren van gebruikersdata en software-updates.
De TZMAP9 is het compacte instappunt in de Furuno TZMAP-kaartplotterlijn. Hij is gebouwd voor booteigenaren die één capabel stand-alone MFD willen in plaats van een groter multi-display navigatiesysteem. Het 9-inch formaat past gemakkelijk in beperkte dashboards, terwijl het de schipper toch Furuno-cartografie, visvinder, Side-Scan, geselecteerde radarintegratie en toegang tot boorddata vanaf één scherm geeft.
Dit maakt de TZMAP9 vooral relevant voor:
Zeiljachten en motorjachten die één compact Furuno-navigatiesysteem nodig hebben in plaats van een volledige multi-displayopstelling
Compacte boten, RIB’s en trailerbare boten waar dashboardruimte beperkt is
Stuurstanden met één station waar één capabel scherm de meest praktische oplossing is
Visboten die kaartplotter, sonar, Side-Scan en waypointbediening in één schoon display nodig hebben
Booteigenaren die upgraden vanaf een basis-GPS of kaartplotter naar een sterker Furuno stand-alone MFD
Het resultaat is een Furuno MFD op instapniveau qua formaat en systeemcomplexiteit, niet qua capaciteit. Het geeft compacte stuurstanden een scherp, modern en technisch capabel navigatiedisplay zonder de boot in een grotere installatie te dwingen dan nodig is.

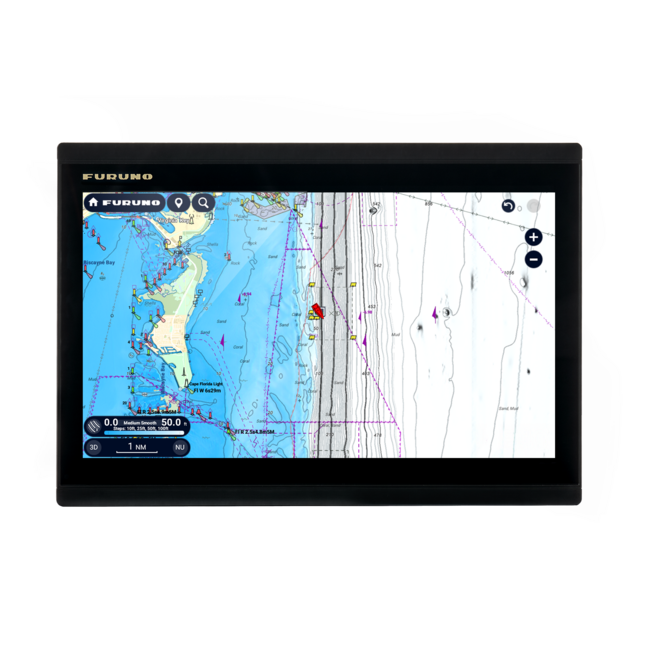

De TZMAP9 gebruikt TZ MAPS, het geavanceerde kaartplatform van Furuno en TIMEZERO, om de schipper een gedetailleerdere en visuelere navigatieomgeving te bieden. Afhankelijk van kaartregio en ontgrendelde data kunnen gebruikers werken met hydrografische kaartdata, satellietbeelden, terreinschaduw, diepteschaduw, community-edits en BathyVision-bathymetrie.
AI Routing kan een point-to-point-route maken met behulp van kaartdata, scheepsdiepgang en geselecteerde veiligheidsparameters. Voor kustcruising, marina-aanlopen, vaargeulen en ondiepe gebieden geeft dit de schipper een snellere manier om routes te plannen, terwijl de uiteindelijke navigatiebeslissing onder zijn controle blijft.
TZ MAPS kan ook verbinding maken met TZ iBoat, waardoor kaartfunctionaliteit en planningsondersteuning beschikbaar zijn op compatibele mobiele apparaten wanneer de juiste kaarten en accountinstellingen worden gebruikt.

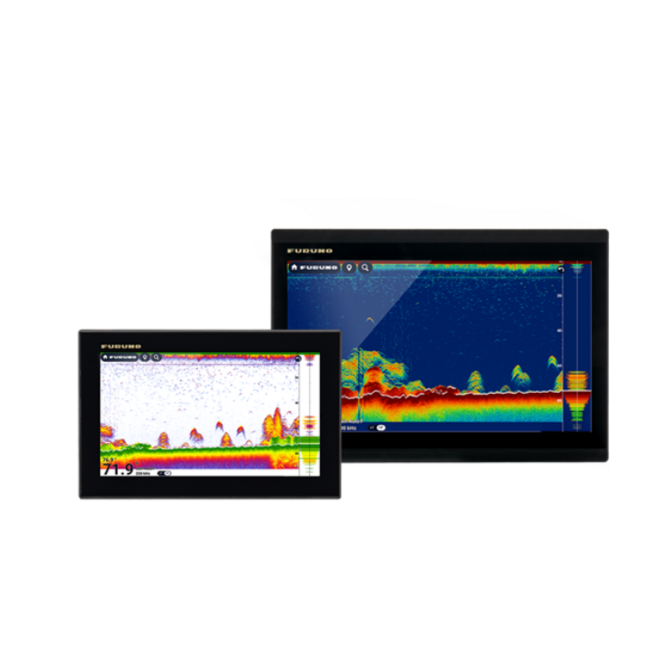

De TZMAP9 is een sterk visdisplay omdat de visvinder in het toestel is ingebouwd. Hij ondersteunt TruEcho CHIRP- of CW-visvinderbediening met 300 W, 600 W of 1 kW uitgangsvermogen afhankelijk van de geselecteerde transduceropstelling.

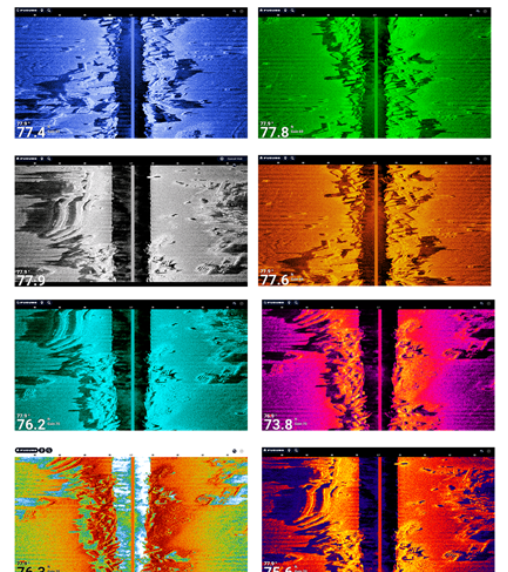

Traditionele sonar helpt diepte, bodemprofiel en visdoelen onder de romp weer te geven, terwijl CHIRP Side-Scan helpt om structuur, objecten en visdoelen aan bakboord en stuurboord zichtbaar te maken. Voor gebruikers die vissen in vaargeulen, rond wrakken, randen, ondiepe structuren of veranderende bodemcontouren, geeft dit de compacte stuurstand veel sterker onderwaterbewustzijn.
Belangrijke sonarmogelijkheden zijn:
CW-frequentieondersteuning: 50/200 kHz
CHIRP-bereik: 40 tot 240 kHz
Side-Scan-frequenties: 230 kHz of 455 kHz, afhankelijk van transducer
Visvinderuitgang: 300 W, 600 W of 1 kW, afhankelijk van setup
Visfuncties: ACCU-FISH, Bottom Discrimination, A-Scope, Bottom Zoom en Bottom Lock, afhankelijk van compatibele transducer en setup
De keuze van de transducer is cruciaal. Een correct afgestemde Furuno of Airmar transducer bepaalt de kwaliteit van dieptemeting, doelscheiding en Side-Scan-prestaties.

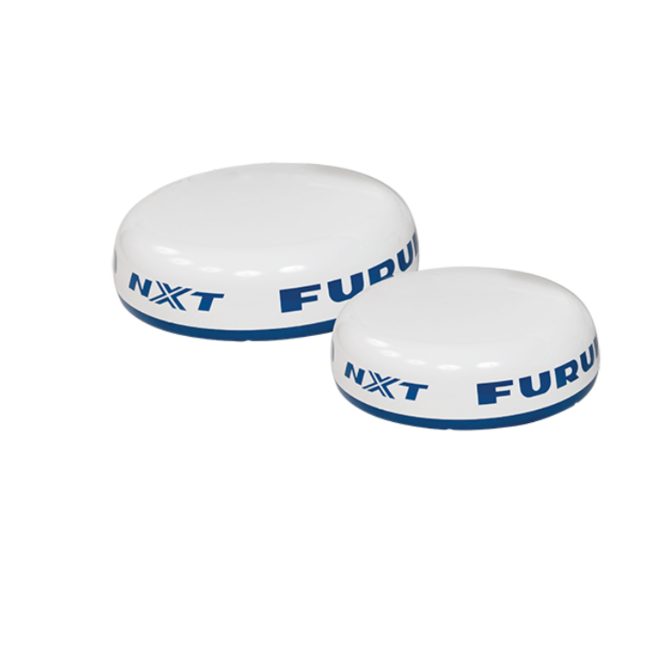

De TZMAP9 kan verbinding maken met geselecteerde boordsystemen om een capabeler navigatiestation met één scherm te creëren. Compatibele Furuno radaropties omvatten:
DRS4DL+
DRS2D-NXT
DRS4D-NXT

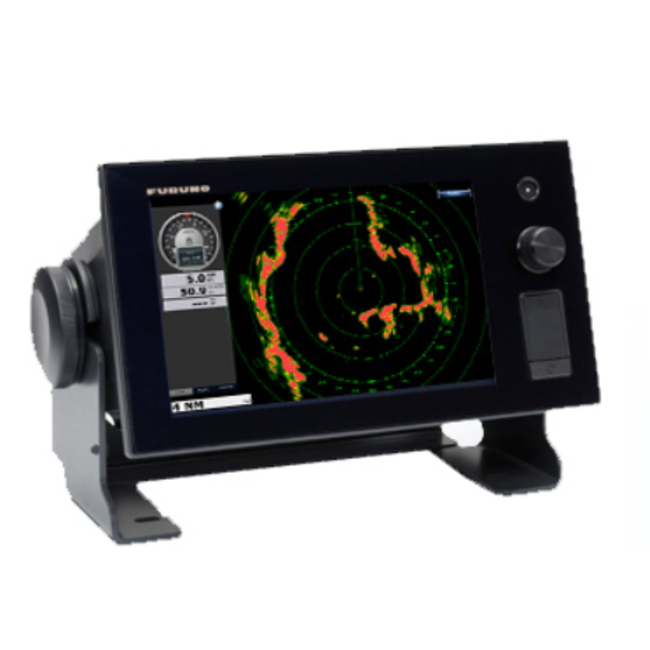

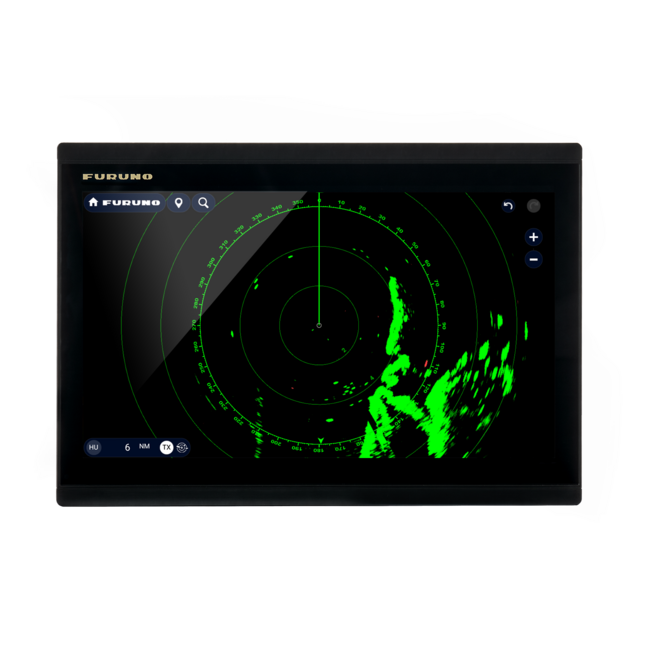

Radar voegt sterker situationeel bewustzijn toe voor nachtelijke navigatie, regen, slecht zicht, verkeersmonitoring en kustbewustzijn. Voor radaroverlay en stabiele radarpresentatie moeten geschikte koersgegevens als onderdeel van het systeem worden gepland.
De TZMAP9 kan ook werken met:
NMEA 2000-data
NMEA 0183-uitvoer via de voedings-/datakabel
AIS-data via NMEA 2000
Motor-, tank- en brandstofdata via compatibele NMEA 2000-gateways
NAVpilot-300 en NAVpilot-711C autopilotbediening via NMEA 2000

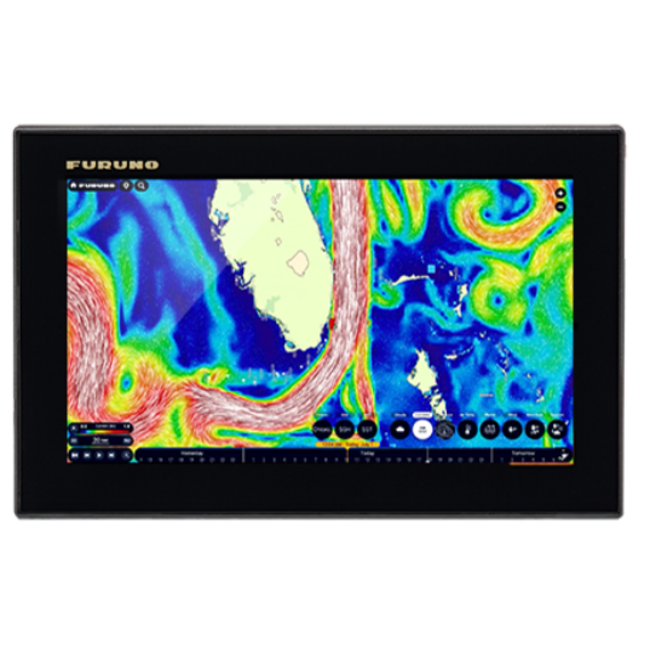

Wireless LAN voor verbonden diensten zoals TZ Weather
My TimeZero Cloud voor het opslaan en synchroniseren van gebruikersdata

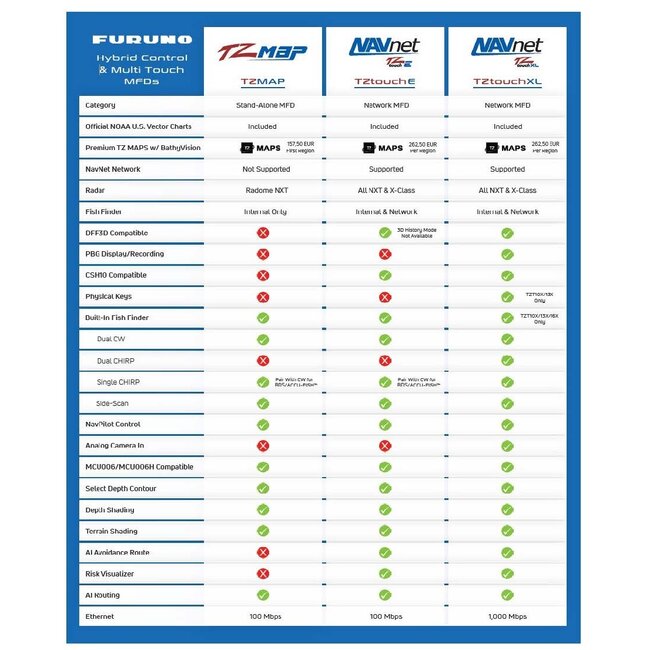

Bekijk de TZMAP9 naast andere Furuno displayopties en krijg een duidelijker beeld van de functies die beschikbaar zijn binnen compacte Furuno navigatieopstellingen.
Met Furuno’s myTimeZero Cloud kunnen gebruikersdata zoals waypoints, routes en geselecteerde navigatie-informatie worden opgeslagen en gesynchroniseerd binnen compatibele TZ-omgevingen.
Fleet tracking is beschikbaar wanneer beide vaartuigen TZtouch E of TZMAP gebruiken en via myTimeZero Cloud met internet zijn verbonden. Dit kan een moederschip in staat stellen om de positie, snelheid, diepte en andere beschikbare informatie van een tender of dinghy te monitoren.
Voor jachttenders, ondiepwatercontroles of dinghy-uitstapjes geeft dit de schipper een praktische extra zichtbaarheidslaag buiten het hoofdvaartuig.
Merk: Furuno
Model: TZMAP9
Producttype: 9" stand-alone multifunctioneel display / kaartplotter / visvinder
Displayformaat: 9"
Displaytype: all-glass kleuren multi-touch LCD
Resolutie: 1280 x 720 pixels
Helderheid: 1000 cd/m² typisch
Split screen: tot 4 vensters
GNSS: ingebouwde GNSS voor positie-, navigatie- en tijdgegevens
Cartografie: TZ MAPS en compatibele kaartopties
Visvinder: ingebouwde TruEcho CHIRP/CW-visvinder
Side-Scan: CHIRP Side-Scan, 230 kHz of 455 kHz afhankelijk van transducer
Radarcompatibiliteit: geselecteerde Furuno radarsensoren, inclusief DRS4DL+, DRS2D-NXT en DRS4D-NXT
Netwerk: NMEA 2000, NMEA 0183-uitvoer, Wireless LAN en Ethernet 100 Mbps
USB: 1 x USB Type-C voor data-import/-export en software-updates
Geheugen: 30.000 gebruikerspunten, 100.000 trackpunten en 200 routes
Waterdichtheid: IPX6 voor- en achterkant
Voeding: 12-24 VDC
Montage: beugelmontage of flush mount
Controleer voordat u de TZMAP9 kiest de details die installatie en prestaties direct beïnvloeden:
Gebruik TZMAP9 als stand-alone display. TZMAP-units zijn ontworpen als stand-alone MFD’s en zijn niet bedoeld om te werken als genetwerkte multi-MFD-displays.
Kies een compatibele radarsensor. TZMAP9 ondersteunt geselecteerde Furuno radarsensoren, inclusief DRS4DL+, DRS2D-NXT en DRS4D-NXT.
Plan koersgegevens voor radaroverlay. Radaroverlay en stabiele radarpresentatie vereisen geschikte koersgegevens van compatibele boordapparatuur.
Stem de transducer af op de visvinderopstelling. De interne visvinder ondersteunt specifieke CW-, CHIRP- en Side-Scan-configuraties. De transducer moet passen bij de gewenste sonarprestaties.
Controleer ondersteunde sonarcombinaties. Zonder Side-Scan kan één enkele CHIRP, één CW of één enkele Mid-CHIRP plus één CW worden gebruikt. Met Side-Scan kan één enkele CHIRP plus Side-Scan of één CW plus Side-Scan worden gebruikt. Dual CHIRP met Side-Scan en gemengde dual-CHIRP Side-Scan-combinaties worden niet ondersteund.
Bevestig TZ MAPS-vereisten. AI Routing, BathyVision, satellietbeelden en andere geavanceerde kaartfuncties zijn afhankelijk van de geselecteerde kaartregio, ontgrendelde data en beschikbare dekking.
Gebruik NMEA 2000 voor boordintegratie. AIS, motordata, tankdata, sensorinput en autopilotbediening zijn afhankelijk van compatibele NMEA 2000-apparatuur en gateways.
Houd USB-gebruik specifiek. De USB Type-C-poort is bedoeld voor import/export van gebruikersdata en software-updates, niet voor standaard USB-toetsenborden, muizen of aanwijsapparaten.
De Furuno TZMAP9 wordt geleverd met:
9" display-unit
256 GB microSD-kaart
Voedings- / NMEA 0183-uitvoerkabel
Montagebeugel en knoppen
Siliconen rubberen afdekking
Snelstartgids en installatiehandleidingen
Installatiematerialen voor beugel- of flush montage
Is de Furuno TZMAP9 een stand-alone MFD?
Ja. De TZMAP9 is een stand-alone multifunctioneel display dat is ontworpen om te werken als één hoofdscherm bij de stuurstand voor navigatie, visvinder, Side-Scan en geselecteerde radarintegratie.
Wat is het verschil tussen TZMAP9 en TZMAP13?
De TZMAP9 is de compactere 9-inch optie, ideaal voor kleinere stuurstanden, RIB’s, trailerbare boten en compacte visopstellingen. De TZMAP13 geeft meer schermoppervlak voor gebruikers die een groter display willen voor split-screen navigatie, sonar- en radarweergaven.
Heeft de Furuno TZMAP9 een ingebouwde visvinder?
Ja. De TZMAP9 bevat een ingebouwde TruEcho CHIRP- of CW-visvinder met ondersteuning voor 300 W, 600 W of 1 kW afhankelijk van de transduceropstelling. Hij ondersteunt ook CHIRP Side-Scan op 230 kHz of 455 kHz met compatibele transducers.
Welke radarsensoren werken met de TZMAP9?
De TZMAP9 is compatibel met geselecteerde compacte Furuno radarsensoren, inclusief DRS4DL+, DRS2D-NXT en DRS4D-NXT. Radarcompatibiliteit moet vóór aankoop worden gecontroleerd, vooral als de boot al een bestaande radarsensor heeft.
Kan de TZMAP9 een autopilot bedienen?
Ja. De TZMAP9 kan via NMEA 2000 communiceren met Furuno NAVpilot-300 en NAVpilot-711C autopilotsystemen, waarbij autopilotbediening vanaf het display beschikbaar is wanneer correct geconfigureerd.
Is de TZMAP9 goed voor kleine visboten?
Ja. De TZMAP9 is een sterke optie voor kleine visboten omdat hij TZ MAPS, ingebouwde TruEcho CHIRP-visvinder, CHIRP Side-Scan, waypointbeheer en geselecteerde radarcompatibiliteit combineert in een compact 9-inch Furuno-display.
De Furuno TZMAP9 is een sterke investering voor booteigenaren die geavanceerde navigatie- en vistechnologie in een compact display willen. Hij combineert Furuno-cartografie, ingebouwde visvinderprestaties, Side-Scan, geselecteerde radarcompatibiliteit en boordintegratie in een 9-inch formaat dat is ontworpen voor kleinere stuurstanden en efficiënte single-screen opstellingen.
Bij Sail360 selecteert ons team marine-elektronica met een duidelijke focus op kwaliteit, technische relevantie en echte waarde aan boord. Wij geven prioriteit aan high-technology producten van vertrouwde maritieme merken, zodat booteigenaren kunnen investeren in apparatuur die de navigatie verbetert, betere besluitvorming ondersteunt en past bij hoe hun boot daadwerkelijk wordt gebruikt.
Of u nu een compacte stuurstand upgradet, een kleine visopstelling bouwt of afzonderlijke kaartplotter- en visvinderschermen vervangt door één capabel Furuno-display, Sail360 helpt u kopen met duidelijkere technische informatie en sterker vertrouwen in de investering.
