De B75M onderscheidt vissen rond structuren met hoge definitie en brengt bodemdetails helder in beeld. Zijn Medium CHIRP-bundel combineert zoekdekking met een nominaal dieptebereik tot 274 m. Hulp bij het kiezen van de juiste variant Lees meer.
De AIRMAR B75M levert vis- en bodemecho’s met hoge resolutie voor vissen in ondiepe en middeldiepe kust- en binnenwateren. Het vermogen van 600 W en de Medium CHIRP-band van 80–130 kHz combineren een goede zoekdekking met de doelscheiding die nodig is om vissen rond structuren gedetailleerd te bekijken. De bundelhoek van 24°–16° wordt smaller naarmate de frequentie stijgt. De opgegeven maximale diepte bedraagt 274 m (900 ft).
De bronzen behuizing met laag profiel sluit vrijwel vlak aan op een romp van glasvezellaminaat of hout. Een vast onder 0°, 12° of 20° gekanteld element compenseert de romphoek op de montageplaats en richt de bundel naar beneden zonder extern stroomlijnblok. De B75M meet diepte en watertemperatuur met een snel reagerende temperatuursensor.
De beschikbare varianten hebben een geïntegreerde kabel van 12 m met losse draadeinden, een kabel van 9 m met een 12-pins AIRMAR Mix and Match™-connector of een kabel van 12 m met een blauwe 7-pins Lowrance/Simrad-connector. De onderstaande informatie helpt u de juiste variant te kiezen door de aansluiting af te stemmen op uw compatibele fishfinder of blackbox-sonarmodule en de elementhoek op de romphoek van uw boot.

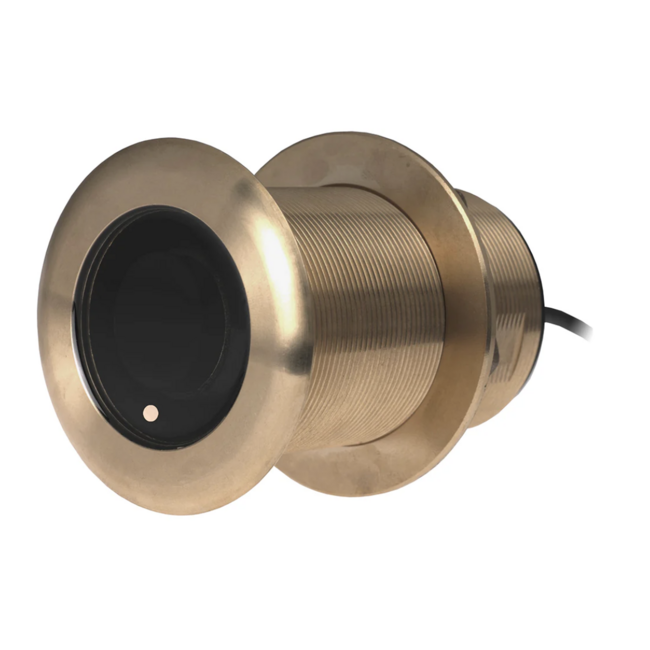

B75M Bronzen Thru-Hull Transducer
600 W Medium CHIRP-transducer met de vaste interne elementhoek die voor uw romp is gekozen.
Geïntegreerde kabel met gekozen aansluiting
Afhankelijk van de gekozen variant geleverd met een kabel van 12 m met losse draadeinden, een kabel van 9 m met een 12-pins AIRMAR Mix and Match™-connector of een kabel van 12 m met een blauwe 7-pins Lowrance/Simrad-connector.
Zonder connector · kabel van 12 m
De kabel met losse draadeinden wordt aangesloten op de aansluitklemmen of connectorconstructie die voor uw compatibele sonarapparatuur is voorgeschreven.
AIRMAR Mix and Match™, 12-pins · kabel van 9 m
Deze varianten vereisen een CHIRP-adapterkabel uit de onderstaande opties.
Lowrance / Simrad, blauw, 7-pins · kabel van 12 m
Deze varianten worden rechtstreeks aangesloten op compatibele Lowrance- of Simrad-apparatuur met een blauwe 7-pins transduceringang.
Raadpleeg de filters voor apparaatcompatibiliteit voor bevestigde Furuno-combinaties. Controleer bij andere merken of uw apparaatmodel de B75M ondersteunt.
Maak de aansluiting van de Mix and Match™-varianten compleet met een AIRMAR Mix and Match™ CHIRP-adapterkabel van 1 m, eveneens verkrijgbaar op de website. De adapter wordt niet meegeleverd met de transducer.
Kies de adapter die past bij de transduceringang van uw compatibele apparatuur.
Aansluiting met losse draadeinden
Optionele verlengkabels
Deze verlengkabels zijn bedoeld voor de Mix and Match™-varianten en vervangen de vereiste adapter niet.
Meet de romphoek op de montageplaats voordat u de elementhoek kiest. Monteer de transducer door een rompgat van 70 mm (2 13/16 in) op een plek waar deze onder water blijft en de waterstroming vrij is van turbulentie. Richt het gekantelde element uit volgens de installatie-instructies van AIRMAR, zodat de bundel naar beneden wijst. Leid de kabel uit de buurt van elektrische storingsbronnen en maak de aansluiting zoals voorgeschreven voor de gekozen variant en sonarapparatuur.
