De Furuno TZMAP13 combineert Full HD-kaartplotter, CHIRP fishfinder en radarcompatibele navigatie in één krachtig stand-alone MFD, een slimme investering voor geavanceerde navigatie. Voor deskundig advies van Sail360, bekijk onze gids onderaan deze pagina Lees meer.

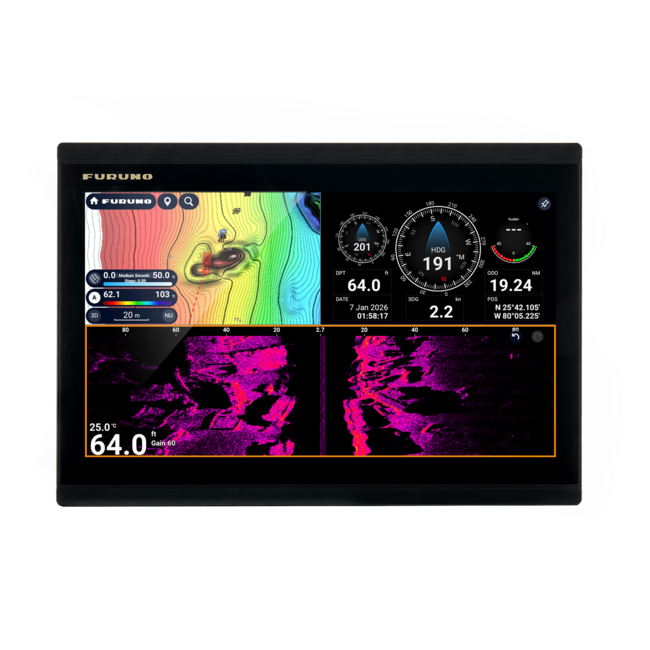

De Furuno TZMAP13 is een krachtig 13-inch stand-alone multifunctioneel display dat is ontworpen voor geavanceerde navigatie, visdetectie en geselecteerde radarintegratie vanaf één compact scherm bij de stuurstand. Het combineert TZ MAPS-cartografie, Full HD multi-touchbediening, ingebouwde TruEcho CHIRP-visvinder, CHIRP Side-Scan, GNSS-positionering en Furuno radarcompatibiliteit in één krachtig display.
Voor kleinere boten, visopstellingen, trailerbare boten, compacte jachten en stuurstanden met één station creëert de TZMAP13 een scherper en overzichtelijker commandopunt. Kaarten, sonar, Side-Scan, waypoints, routes, radargegevens en boordgegevens kunnen worden beheerd vanaf één responsief Furuno-scherm, waardoor rommel wordt verminderd en de schipper sneller toegang krijgt tot de informatie die ertoe doet.
Bekijk hoe de Furuno TZMAP13 geavanceerde kaartplotterbediening, visvinderprestaties en moderne navigatietools samenbrengt in een compacte stuurstandopstelling.

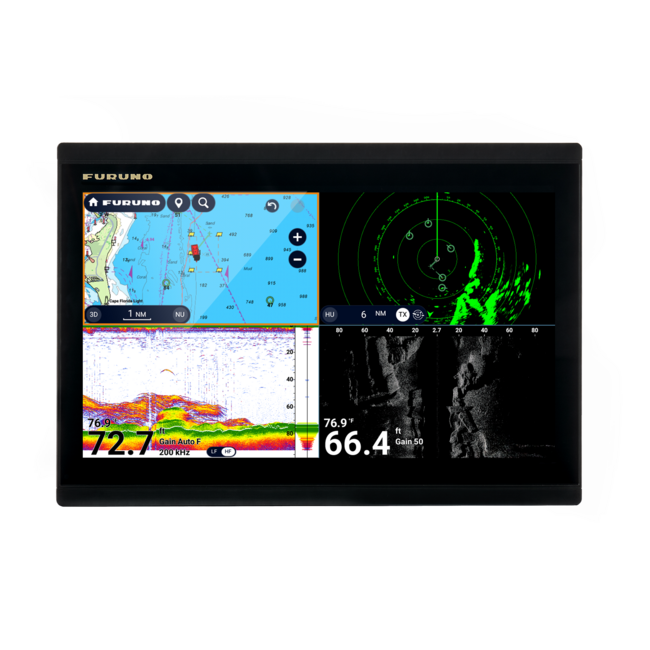

Display: 12,8" all-glass multi-touch IPS-scherm met Full HD-resolutie, 1920 x 1080 pixels, en split-screenfunctie met maximaal 4 vensters. De TZMAP13 is een stand-alone MFD, geen genetwerkt multi-MFD-display.
Ingebouwde sonar: interne TruEcho CHIRP/CW-visvinder met ondersteuning voor 300 W, 600 W of 1 kW opstellingen afhankelijk van de transducer, plus CHIRP Side-Scan op 230/455 kHz voor diepte, structuur en zijwaartse beeldvorming.
Kaartondersteuning: volledige integratie met TZ MAPS en compatibele kaartopties, inclusief functies zoals BathyVision en AI Routing wanneer ondersteund door de geselecteerde kaartregio en ontgrendelde data.
Radar- en dataintegratie: compatibel met geselecteerde Furuno radarsensoren zoals DRS2D-NXT en DRS4D-NXT, plus boordgegevens via NMEA 2000, NMEA 0183 en Wireless LAN.
Robuust maritiem ontwerp: waterdichte constructie voor maritiem gebruik, met IPX7-bescherming volgens de meegeleverde productinformatie.
Uitbreiding en gegevensbeheer: aansluitmogelijkheden voor sensoren, radar en boorddatabronnen. De USB Type-C-poort wordt gebruikt voor het importeren en exporteren van gegevens zoals software-updates en gebruikersinformatie.
De TZMAP13 is gebouwd voor boten waar één sterk display de meest efficiënte oplossing is. Het werkt als een stand-alone MFD, waardoor de stuurstand een schoon, krachtig bedieningspunt krijgt voor navigatie, sonar, Side-Scan, geselecteerde radargegevens en boordinformatie.
De bedieningslogica volgt Furuno’s moderne touch-displayervaring, met edge-swipebediening, intuïtieve gebaren en split-screenlay-outs. Het resultaat is een snelle, premium interface waarmee de schipper kaarten kan zoomen, weergaven kan wisselen, waypoints kan markeren en navigatie-informatie kan organiseren vanaf één compact scherm, zonder een groter multi-displaysysteem te bouwen.
Dit maakt de TZMAP13 vooral relevant voor:
Zeiljachten en motorjachten die één compacte Furuno kaartplotter nodig hebben in plaats van een groter multi-displaysysteem
Compacte stuurstanden waar dashboardruimte beperkt is, maar de schipper toch betrouwbare cartografie, sonar en navigatiebediening wil
Booteigenaren die instappen in de Furuno kaartplotterlijn met een stand-alone MFD dat het systeem eenvoudig en gemakkelijk te beheren houdt
Opstellingen met één station waar één scherm genoeg is voor kaarten, visvinder, Side-Scan, geselecteerde radargegevens en boordinformatie
Visboten en cruisingboten die een compact display willen met sterkere navigatie- en visdetectiecapaciteit dan een basiskaartplotter

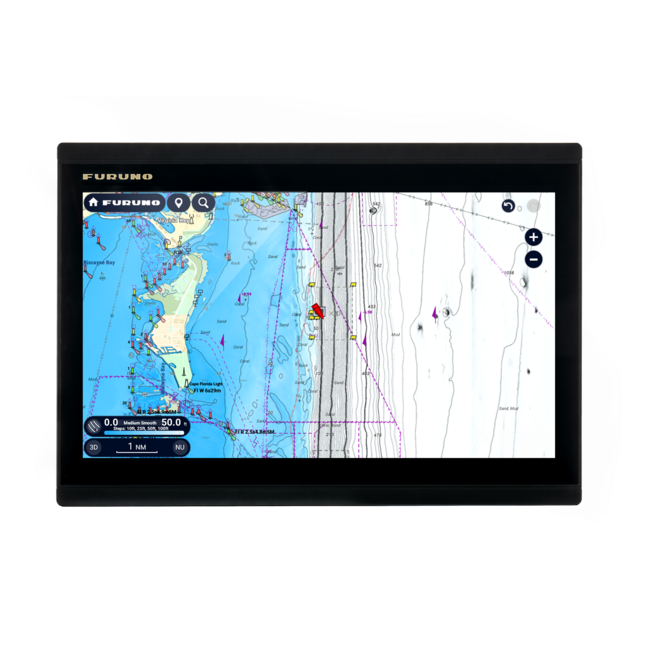

De TZMAP13 gebruikt TZ MAPS, het geavanceerde kaartplatform van Furuno en TIMEZERO, om de schipper een visuelere en datarijkere navigatieomgeving te bieden. Voor kustcruising, marina-aanlopen, vaargeulen, ondiepe gebieden en visgronden maakt dit het display nuttiger dan een eenvoudig plotterscherm.
Afhankelijk van de geselecteerde kaartregio en ontgrendelde kaartdata kan TZ MAPS officiële hydrografische kaartdata, BathyVision-bathymetrie, satellietbeelden, terrein- en diepteschaduw, community-edits, door de gebruiker gemaakte kaartobjecten en AI Routing ondersteunen.
AI Routing kan een point-to-point-route maken met behulp van kaartdata, scheepsdiepgang en geselecteerde veiligheidsparameters. Het helpt de planningstijd te verkorten, terwijl de uiteindelijke routecontrole onder verantwoordelijkheid van de schipper blijft.

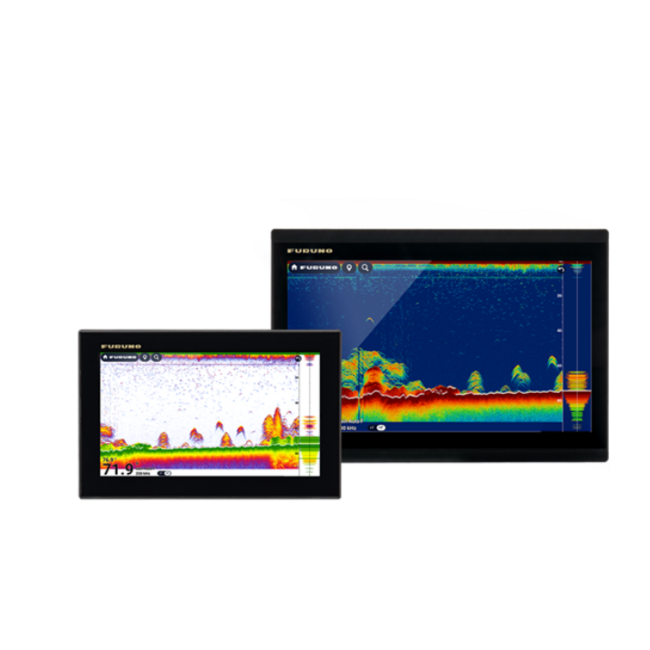

De TZMAP13 is een sterke keuze voor vissen omdat de visvinder in het display is ingebouwd. Het ondersteunt TruEcho CHIRP- of CW-visvinderbediening met 300 W, 600 W of 1 kW uitgangsvermogen afhankelijk van de aangesloten compatibele Furuno transducer.
Traditionele sonar helpt diepte, bodemprofiel en visdoelen onder de romp weer te geven, terwijl CHIRP Side-Scan helpt om structuur, objecten en visdoelen aan bakboord en stuurboord zichtbaar te maken. Voor sportvissers die werken rond wrakken, vaargeulen, drop-offs, zeebodemcontouren of structuren, biedt dit een veel duidelijkere manier om het water te lezen voordat wordt beslist waar te vissen.
Belangrijke sonarmogelijkheden zijn:
CW-frequentieondersteuning: 50/200 kHz
CHIRP-bereik: 40 tot 240 kHz
Side-Scan-frequenties: 230 kHz of 455 kHz, afhankelijk van transducer
Visvinderuitgang: 300 W, 600 W of 1 kW, afhankelijk van setup
Side-Scan-weergavebereik: tot 750 feet aan elke zijde
Visfuncties: ACCU-FISH, Bottom Discrimination, A-Scope, Bottom Zoom en Bottom Lock, afhankelijk van compatibele transducer en setup
De keuze van de transducer is cruciaal. Een goed afgestemde Furuno of Airmar transducer kan een groot verschil maken in doelscheiding, bodemlezing en Side-Scan-prestaties.

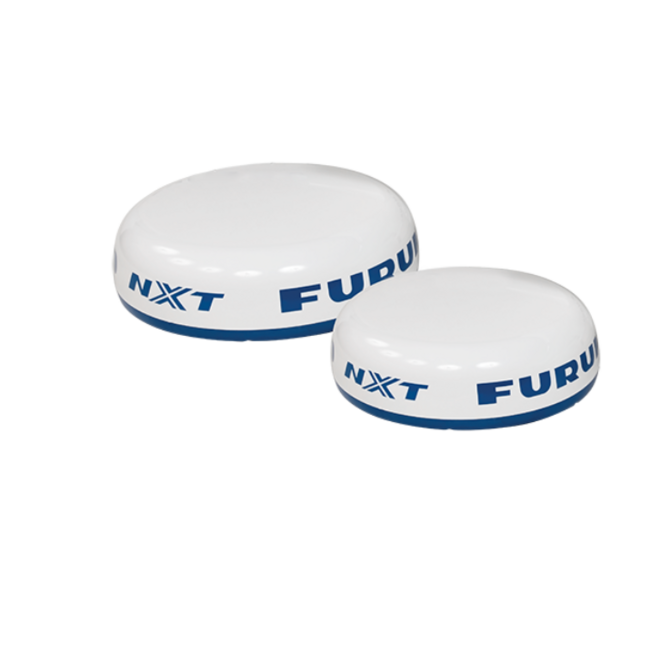

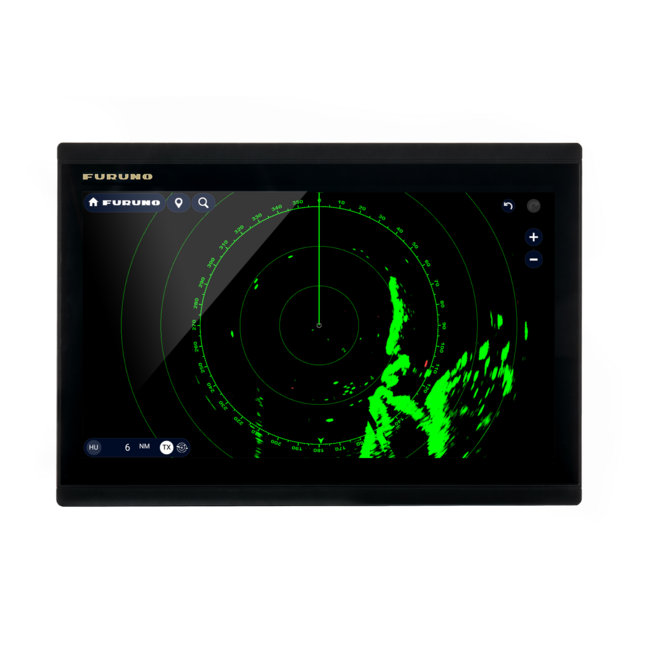

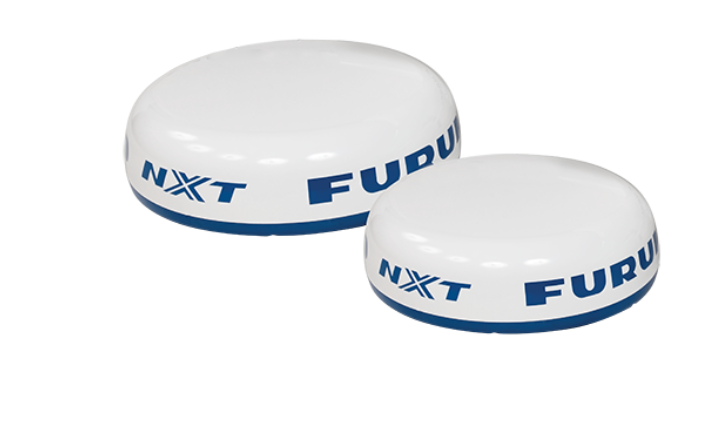

De TZMAP13 kan verbinding maken met geselecteerde boordsystemen om een capabeler navigatiestation met één scherm te creëren. Compatibele Furuno radaropties omvatten DRS2D-NXT en DRS4D-NXT, waarbij radar zorgt voor sterkere situationele bewustwording bij nachtelijke navigatie, slecht zicht, regen, drukke vaarwegen en kustbewaking.
Voor radaroverlay en stabiele radarpresentatie moeten geschikte koersgegevens correct worden gepland als onderdeel van het systeem.
De TZMAP13 kan ook werken met:
NMEA 2000-data
NMEA 0183-uitvoer via de voedings-/datakabel
AIS-data via NMEA 2000
Motor-, tank- en brandstofdata via compatibele NMEA 2000-gateways
NAVpilot-300 en NAVpilot-711C autopilotbediening via NMEA 2000

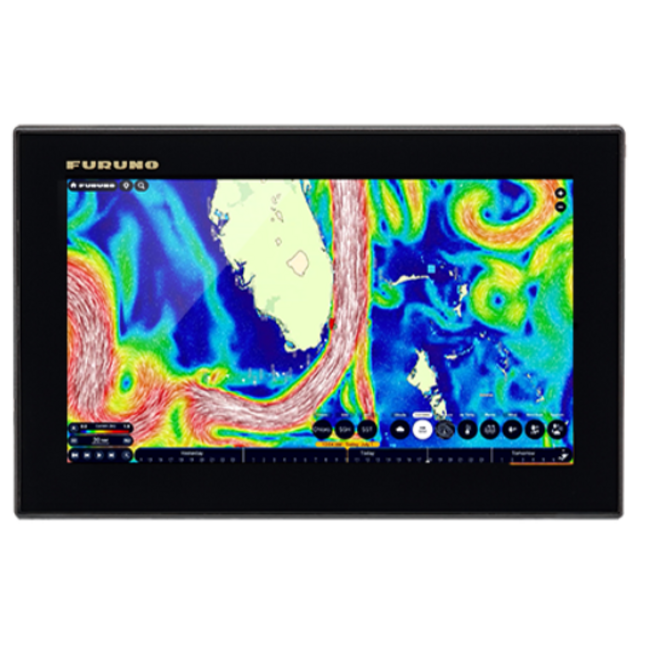

Wireless LAN voor verbonden diensten zoals TZ Weather
My TimeZero Cloud voor het opslaan en synchroniseren van gebruikersdata

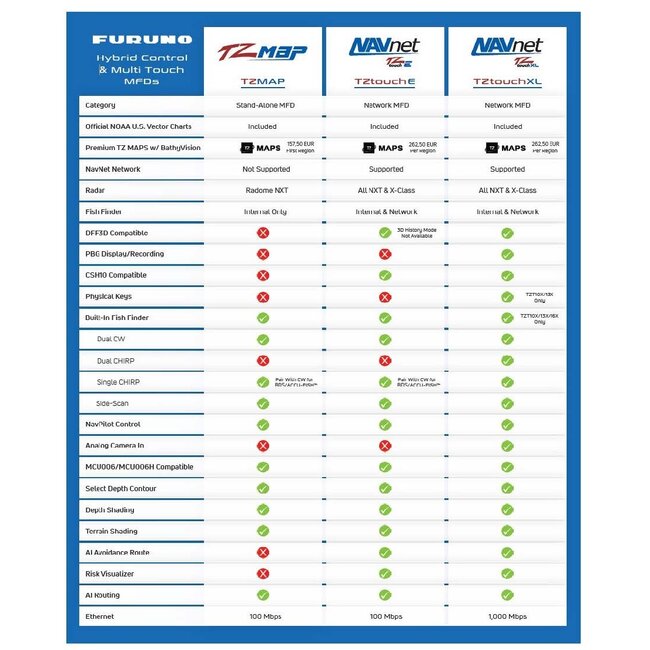

Bekijk de TZMAP13 naast andere Furuno displayopties en krijg een duidelijker beeld van de functies die beschikbaar zijn binnen compacte Furuno navigatieopstellingen.
Met Furuno’s myTimeZero Cloud kunnen gebruikersdata worden opgeslagen en gesynchroniseerd, waardoor routes, punten en geselecteerde navigatie-informatie toegankelijker blijven binnen compatibele TZ-omgevingen.
Een opvallende functie is fleet tracking wanneer beide vaartuigen TZtouch E of TZMAP gebruiken en via myTimeZero Cloud met internet zijn verbonden. Dit kan een moederschip in staat stellen om de positie, snelheid, diepte en andere beschikbare informatie van een tender of dinghy te monitoren.
Dit is nuttig wanneer een dinghy vooruit wordt gestuurd om de diepte in onbekend water te controleren, tenderbewegingen tijdens uitstapjes worden gemonitord of verbonden navigatie-informatie beschikbaar moet blijven tussen compatibele Furuno displays.
Merk: Furuno
Model: TZMAP13
Producttype: 13" stand-alone multifunctioneel display / kaartplotter / visvinder
Displayformaat: 12,8" breed
Displaytype: all-glass multi-touch IPS-display
Resolutie: Full HD, 1920 x 1080 pixels
Split screen: tot 4 vensters
GNSS: ingebouwde GNSS voor positie-, navigatie- en tijdgegevens
Cartografie: TZ MAPS en compatibele kaartopties
Visvinder: ingebouwde TruEcho CHIRP/CW-visvinder
Side-Scan: CHIRP Side-Scan, 230 kHz of 455 kHz afhankelijk van transducer
Radarcompatibiliteit: geselecteerde Furuno radarsensoren, inclusief DRS2D-NXT en DRS4D-NXT
Netwerk: NMEA 2000, NMEA 0183, Wireless LAN en Ethernet 100 Mbps
USB: 1 x USB Type-C voor data-import/-export en software-updates
Geheugen: 30.000 gebruikerspunten, 100.000 trackpunten en 200 routes
Waterdichtheid: IPX7 volgens de meegeleverde productinformatie
Voeding: 12-24 VDC
Montage: beugelmontage of flush mount
Controleer voordat u de TZMAP13 kiest de details die installatie en prestaties direct beïnvloeden:
Gebruik TZMAP13 als stand-alone display. TZMAP-units zijn ontworpen als stand-alone MFD’s en zijn niet bedoeld om te werken als genetwerkte multi-MFD-displays.
Kies een compatibele radarsensor. TZMAP13 ondersteunt geselecteerde Furuno radarsensoren, inclusief DRS2D-NXT en DRS4D-NXT. Compatibiliteit moet worden gecontroleerd voordat een bestaande radar opnieuw wordt gebruikt.
Plan koersgegevens voor radaroverlay. Radaroverlay en stabiele radarpresentatie vereisen geschikte koersgegevens van compatibele boordapparatuur.
Stem de transducer af op de visvinderopstelling. De interne visvinder ondersteunt specifieke CW-, CHIRP- en Side-Scan-configuraties. De transducer moet passen bij de gewenste sonarprestaties.
Controleer ondersteunde Side-Scan-combinaties. Side-Scan kan worden gebruikt met ondersteunde sonarconfiguraties, maar niet elke dual-CHIRP- of gemengde transduceropstelling wordt ondersteund.
Bevestig TZ MAPS-vereisten. AI Routing, BathyVision, satellietbeelden en andere geavanceerde kaartfuncties zijn afhankelijk van de geselecteerde kaartregio, ontgrendelde data en beschikbare dekking.
Gebruik NMEA 2000 voor boordintegratie. AIS, motordata, tankdata, sensorinput en autopilotbediening zijn afhankelijk van compatibele NMEA 2000-apparatuur en gateways.
De Furuno TZMAP13 wordt geleverd met:
De Furuno TZMAP13 is een sterke investering voor booteigenaren die een schonere, capabelere stuurstand willen opbouwen rond één geavanceerd display. Het combineert moderne Furuno-cartografie, krachtige visvindertechnologie, Side-Scan, geselecteerde radarcompatibiliteit en boordintegratie in een compact 13-inch formaat dat is ontworpen voor langdurig gebruik.
Bij Sail360 selecteert ons team marine-elektronica met een duidelijke focus op kwaliteit, technische relevantie en echte waarde aan boord. Wij geven prioriteit aan high-technology producten van vertrouwde maritieme merken, zodat booteigenaren kunnen investeren in apparatuur die de navigatie verbetert, betere besluitvorming ondersteunt en past bij hoe hun boot daadwerkelijk wordt gebruikt.
Of u nu een kleine stuurstand upgradet, een compacte visopstelling bouwt of afzonderlijke kaartplotter- en visvinderschermen vervangt door een capabeler Furuno-display, Sail360 helpt u kopen met duidelijkere technische informatie en sterker vertrouwen in de investering.
