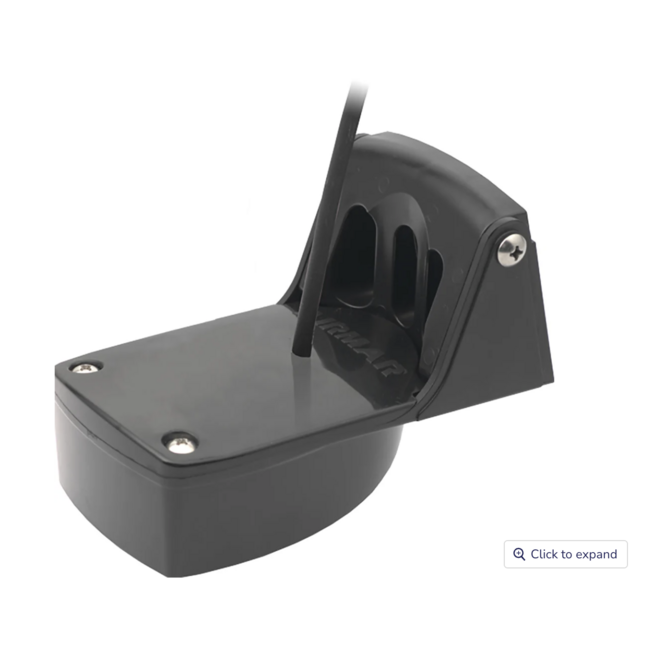

AIRMAR TM150M CHIRP Spiegelmontage Transducer

De AIRMAR TM150M is een compacte single-channel CHIRP diepte- en temperatuurtransducer, ontworpen voor trailerboten en kleine tot middelgrote vissersvaartuigen die heldere mid-band CHIRP-prestaties nodig hebben. Met een frequentiebereik van 95–155 kHz biedt hij betere doelenscheiding, scherpere visbogen en duidelijkere bodemdetails dan traditionele 200 kHz transducers. De lichte kunststof spiegelmontagebehuizing maakt installatie eenvoudig en zorgt voor stabiele akoestische prestaties bij verschillende snelheden.

Met een vermogen van 300 W levert de TM150M betrouwbare dekking voor kust- en inshore-visserij en algemene dieptemetingen. Een geïntegreerde watertemperatuursensor, een 10-pins connector en een 12-meterkabel maken directe aansluiting op compatibele Furuno fishfinders en CHIRP-modules mogelijk.

KENMERKEN

• Single-channel CHIRP: Werkt van 95–155 kHz voor verbeterde helderheid en visdetectie.

• 300 W uitgangsvermogen: Consistente prestaties voor kust- en inshoretoepassingen.

• Verbeterde doelenscheiding: Helderdere visbogen en nauwkeurigere bodemweergave.

• Spiegelmontage ontwerp: Lichtgewicht kunststof behuizing voor eenvoudige montage.

• Ingebouwde temperatuursensor: Nauwkeurige meting van de watertemperatuur.

• 10-pins aansluiting: Directe plug-and-play compatibiliteit.

• 12 m kabel: Maritieme kwaliteit voor flexibele installatie.

HOOFDONDERDELEN

TM150M CHIRP Transducer
Single-channel CHIRP-element (95–155 kHz) in een kunststof spiegelmontagebehuizing met geïntegreerde temperatuurmeting.

Spiegelmontagebeugel & hardware
Verstelbare beugel voor correcte uitlijning en stabiele prestaties bij verschillende snelheden.

10-pins aansluitkabel (12 m)
Fabrieksmatig gemonteerd kabel met 10-pins connector voor directe integratie.

SPECIFICATIES

• Vermogen: 300 W

• Frequentie: 95–155 kHz (single-channel CHIRP)

• Functies: Diepte, temperatuur

• Materiaal: Kunststof

• Montage: Spiegelmontage

• Connector: 10-pins

• Kabellengte: 12 m

• Toepassing: Kust- en inshorevisserij, dieptemetingen, doelenscheiding

COMPATIBILITEIT

• Ondersteunde systemen: Compatibel met Furuno fishfinders en CHIRP-modules met 10-pins invoer.

• Aansluiting: 10-pins plug voor directe installatie.

• Functieondersteuning: Diepte- en watertemperatuurweergave.

• Beperkingen: Geen dual-channel CHIRP; geen side-scan of wide-beam functies.

INHOUD VAN DE SET

• TM150M CHIRP spiegelmontage transducer

• Spiegelmontagebeugel en montagehardware

• 12 m kabel met 10-pins connector

• Installatiedocumentatie

INSTALLATIERICHTLIJNEN

Monteer de transducer op een deel van het spiegelvlak waar de waterstroom schoon en vrij van turbulentie is. Vermijd strakes, treden en rompdoorvoeren die verstoring veroorzaken. Zorg voor correcte uitlijning van de beugel voor stabiele bodemtracking bij verschillende snelheden. Leid de kabel via een waterdichte doorvoer en sluit deze direct aan op de 10-pins ingang. Houd afstand tot elektrische interferentie om de CHIRP-prestatie optimaal te houden.
