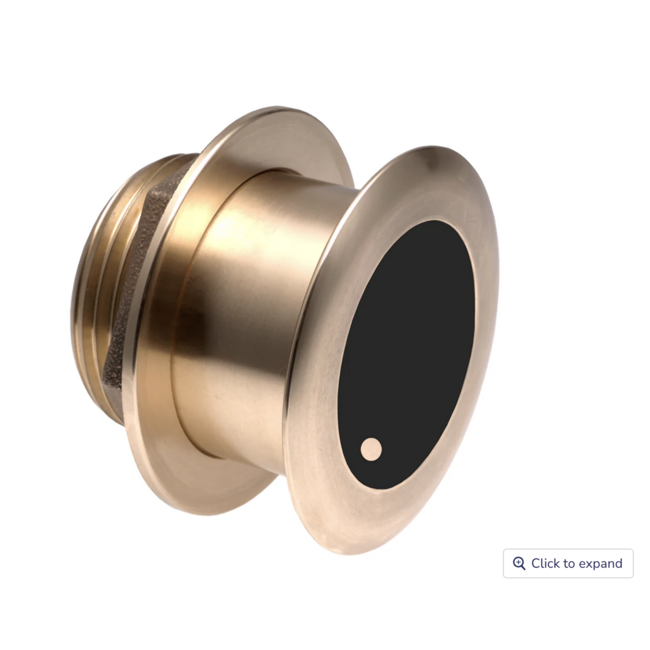

AIRMAR B175M CHIRP Doorvoertransducer (1 kW)

De AIRMAR B175M is een krachtige single-channel Medium-CHIRP doorvoertransducer, ontworpen voor betrouwbare mid-band dieptetracking en duidelijke doelenscheiding in zowel kust- als offshorewateren. Met 1 kW vermogen en een 83–135 kHz CHIRP-bereik biedt hij aanzienlijk betere penetratie en stabiliteit dan traditionele enkelvoudige frequentiesensoren. De B175M levert scherpe visbogen, consistente bodemdetectie en een sterke balans tussen detailresolutie en dieptebereik – ideaal voor serieuze sportvissers en geavanceerde sonarinstallaties.

De solide bronzen doorvoerbehuizing zorgt voor maximale duurzaamheid en uitstekende akoestische koppeling, terwijl het flush tilted-element garandeert dat de hoek van de keramiek correct uitgelijnd blijft bij rompen met deadrise. De geïntegreerde diepte- en snel reagerende temperatuursensoren, samen met een 12 m kabel en 10-pins connector, bieden directe plug-and-play compatibiliteit met Furuno CHIRP fishfinders en TZtouch-systemen.

De B175M is verkrijgbaar in 0°, 12° en 20° uitvoeringen met een schuin element, afgestemd op verschillende romphellingen. De gekozen hoek heeft geen invloed op de specificaties of sonarprestaties, maar zorgt ervoor dat de akoestische bundel correct in het water is uitgelijnd.

KENMERKEN

• Medium-band CHIRP (83–135 kHz): Sterke mid-band prestaties met duidelijke details.

• 1 kW uitgangsvermogen: Betrouwbare penetratie en stabiele dieptetracking in uiteenlopende omstandigheden.

• Hoge doelenscheiding: Scherpe visbogen en precieze weergave van structuur.

• Bronzen doorvoerconstructie: Duurzaam, corrosiebestendig en akoestisch efficiënt.

• Flush tilted-element: Optimale straaluitlijning op rompen met deadrise.

• Diepte- en temperatuurmeting: Ingebouwde sensoren met snelle respons.

• 10-pins aansluiting: Directe compatibiliteit met Furuno CHIRP-apparatuur.

• 12 m kabel: Maritieme kwaliteit voor flexibele installatie.

HOOFDONDERDELEN

B175M CHIRP Transducer
Medium-band CHIRP-element (83–135 kHz) in bronzen doorvoerbehuizing met diepte- en temperatuurmeting.

Flush Tilted-Element Montage
Zorgt voor de juiste straalhoek op rompen met deadrise en verbetert bodemtracking en stabiliteit.

12 m 10-pins Kabel
Fabrieksmatig gemonteerd voor directe plug-and-play aansluiting op Furuno-systemen.

SPECIFICATIES

• Vermogen: 1 kW

• Frequentie: 83–135 kHz (Medium CHIRP)

• Functies: Diepte, temperatuur

• Materiaal: Brons

• Montage: Doorvoer, flush, tilted-element

• Connector: 10-pins

• Kabellengte: 12 m

• Toepassing: Offshore- en kustvisserij, structuurdetectie, mid-band CHIRP

COMPATIBILITEIT

• Ondersteunde systemen: Compatibel met Furuno CHIRP modules en TZtouch displays met 10-pins ingang.

• Functies: Diepte- en temperatuurweergave.

• Opmerking: Single-channel medium-band; niet ontworpen voor high-wide of low-frequency.

INHOUD VAN DE SET

• B175M 1 kW Medium-CHIRP doorvoertransducer

• Flush tilted montagebehuizing & hardware

• 12 m kabel met 10-pins connector

• Installatiedocumentatie

INSTALLATIERICHTLIJNEN

Monteer de transducer flush met de romp en gebruik de juiste tilt om optimale straaluitlijning te garanderen. Vermijd zones met turbulentie zoals steps of strakes. Leid de kabel door een waterdichte doorvoer en sluit deze direct aan op de 10-pins ingang, op voldoende afstand van elektrische interferentie voor zuivere CHIRP-prestaties.

Het thru-hull ontwerp met schuin element is verkrijgbaar in 0°, 12° en 20° uitvoeringen om verschillende romphellingen te compenseren en de akoestische bundel verticaal in het water te richten.
