Airmar B785M single-channel CHIRP bronzen doorvoertransducer, 600 W, 80–130 kHz. Geeft duidelijke mid-band doelenscheiding, stabiele dieptemetingen en snelle temperatuurmeting. Met 12 m kabel en 10-pins plug voor Furuno. Lees meer.
De AIRMAR B785M is een bronzen single-channel CHIRP diepte- en temperatuurtransducer, ontwikkeld voor betrouwbare mid-band CHIRP-prestaties in kust- en middeldiep water. Met een frequentiebereik van 80–130 kHz en 600 W vermogen biedt hij duidelijkere visbogen, betere doelenscheiding en consistenter bodemcontact dan traditionele 50/200 kHz transducers. Dankzij de CHIRP-sweep geeft hij meer detail in de waterkolom en verbeterde structuurweergave, ideaal voor recreatieve visserij, navigatie en nauwkeurige dieptemetingen.
De stevige bronzen doorvoerbehuizing biedt langdurige corrosiebestendigheid en een uitstekende akoestische koppeling met het water. Geïntegreerde diepte- en snel reagerende temperatuursensoren, samen met een 12 m kabel en 10-pins connector, zorgen voor een directe plug-and-play aansluiting op compatibele Furuno CHIRP-modules en TZtouch fishfinders. Door het compacte ontwerp is de B785M gemakkelijk te installeren op kleine tot middelgrote boten zonder omvangrijke fairing blocks.

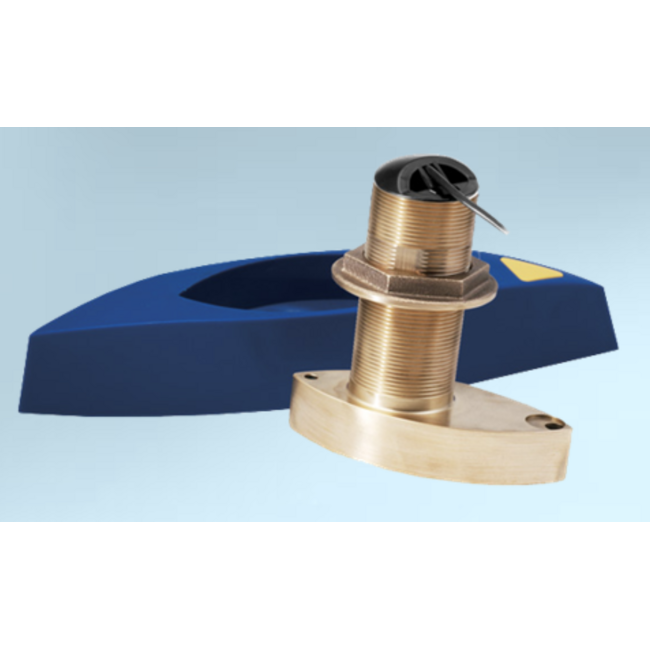

De B785M maakt gebruik van een bronzen thru-hull ontwerp met een extern fairing block, dat tijdens de installatie op de romphelling wordt aangepast. Hierdoor wordt de akoestische bundel correct in het water uitgelijnd zonder dat een specifieke hoekvariant hoeft te worden gekozen.
Single-channel CHIRP (80–130 kHz): Betrouwbare mid-band prestaties met duidelijke details.
600 W uitgangsvermogen: Geschikt voor kust- en middeldiep water.
Verbeterde doelenscheiding: Scherpere visbogen en nauwkeuriger bodembeeld.
Bronzen doorvoerconstructie: Duurzaam, robuust en corrosiebestendig.
Diepte- en temperatuurmeting: Ingebouwde snel reagerende sensoren.
10-pins aansluiting: Directe compatibiliteit met Furuno-systemen.
12 m kabel: Flexibele installatie voor diverse rompopzetten.
B785M CHIRP Transducer
Mid-band CHIRP-element in een bronzen doorvoerbehuizing met geïntegreerde diepte- en temperatuurmeting.
Doorvoerinstallatiekit
Bronzen huis, borgmoer en afdichtringen voor een veilige, waterdichte montage.
10-pins kabel (12 m)
Fabrieksmatig gemonteerd en direct plug-and-play met Furuno CHIRP-apparatuur.
Vermogen: 600 W
Frequentie: 80–130 kHz (Single-channel CHIRP)
Functies: Diepte, temperatuur
Materiaal: Brons
Montage: Doorvoer
Connector: 10-pins
Kabellengte: 12 m
Gebruik: Kustvisserij, navigatie, middeldiepe structuurdetectie
Ondersteunde systemen: Compatibel met Furuno CHIRP-modules en TZtouch-systemen met 10-pins aansluiting.
Functies: Diepte- en temperatuurweergave.
Opmerking: Geen dual-channel of high-wide CHIRP.
B785M bronzen CHIRP doorvoertransducer
Montage- en afdichtmateriaal
12 m kabel met 10-pins connector
Installatiedocumentatie
Monteer de transducer vlak met het rompoppervlak voor een schone waterstroming en optimale CHIRP-prestaties. Vermijd zones met turbulentie zoals steps, strakes of doorvoeren. Gebruik maritieme afdichtkit voor een waterdichte montage. Leid het kabeltraject via een waterdichte doorvoer en sluit direct aan op de 10-pins CHIRP-ingang, uit de buurt van elektrische storingsbronnen.
Het fairing block wordt tijdens de installatie aangepast aan de romphelling, zodat het transduceroppervlak horizontaal in het water staat. Een correcte uitlijning van het fairing block is essentieel voor nauwkeurige dieptemetingen en consistente CHIRP-prestaties.
