Zipwake Series 600E Rechte Kitbox Trimsysteem

Het Zipwake Series E 600E Rechte Kitbox Trimsysteem is een krachtig dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 30 m (100 ft) en snelheden tot 110 km/u (≈60 knopen). In vergelijking met de Series S biedt de Series E snellere respons, grotere hefkracht en verbeterde duurzaamheid, waardoor het de voorkeur heeft bij grotere en veeleisendere vaartuigen. Dit model bevat 600 mm rechte interceptors die krachtig lift en nauwkeurige stabilisatie leveren voor planerende en semi-planerende rompen.

Met volledig automatische werking vermindert het systeem continu rollen, stampen en golfweerstand, wat zorgt voor brandstofbesparing, meer comfort en een veiligere vaart. De 600E Rechte Kitbox combineert snel reagerende interceptors met een robuuste distributie-eenheid en een intuïtief bedieningspaneel met geïntegreerde GPS, gyro en 3D-versnellingsmeters. Dankzij NMEA 2000-connectiviteit en modulaire uitbreidbaarheid biedt het systeem een betrouwbare en flexibele oplossing voor professioneel en recreatief gebruik.

KENMERKEN

• Automatische stabilisatie: Pitch- en rollcorrectie in realtime met geïntegreerde GPS, gyro en accelerometers.
• Rechte interceptor ontwerp: 600 mm interceptors leveren efficiënt lift en stabilisatie.
• Hoge prestaties: 60 mm slag en 40 mm/s snelheid.
• Bedieningspaneel (CP-E): Zonlicht-afleesbaar kleurendisplay met dubbele draaiknoppen voor handmatige en automatische bediening.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek verlaagt weerstand en verbruik.
• Systeemuitbreiding: Tot zes interceptors per distributie-eenheid.
• Duurzame constructie: Waterdicht, oliebestendig en vonkvrij.
• Naadloze connectiviteit: NMEA 2000-compatibiliteit.
• Updatebare software: Updates via de Zipwake-website.

HOOFDONDERDELEN

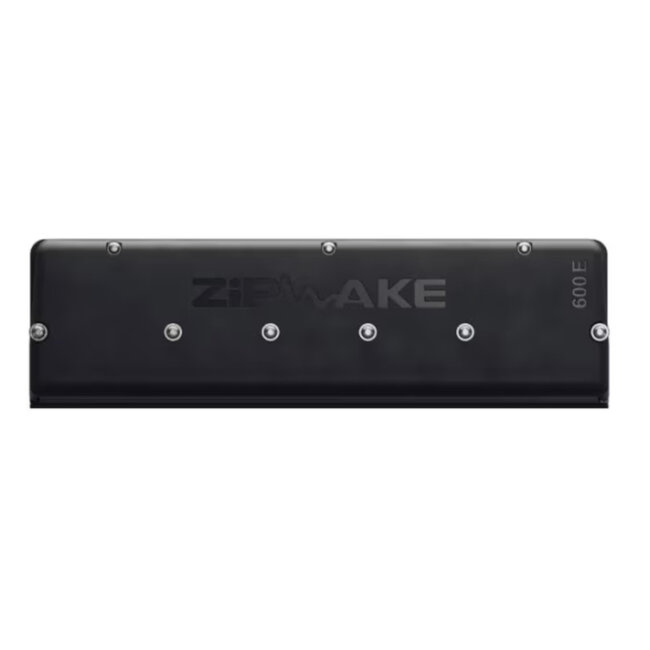

Rechte Interceptors (IT600-E Straight)

Twee interceptors van 600 mm met dubbele servoactuatoren. Ontworpen voor zwaar gebruik, leveren ze krachtige lift en nauwkeurige stabilisatie bij snelheden tot 60 knopen.

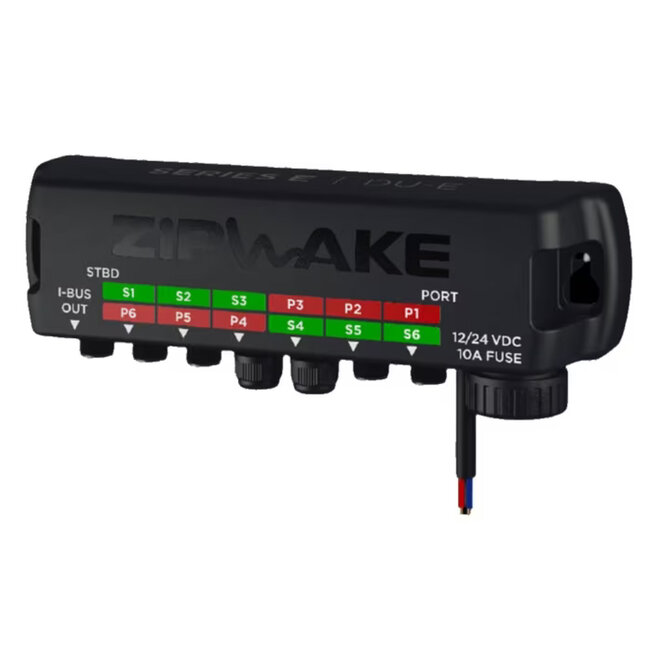

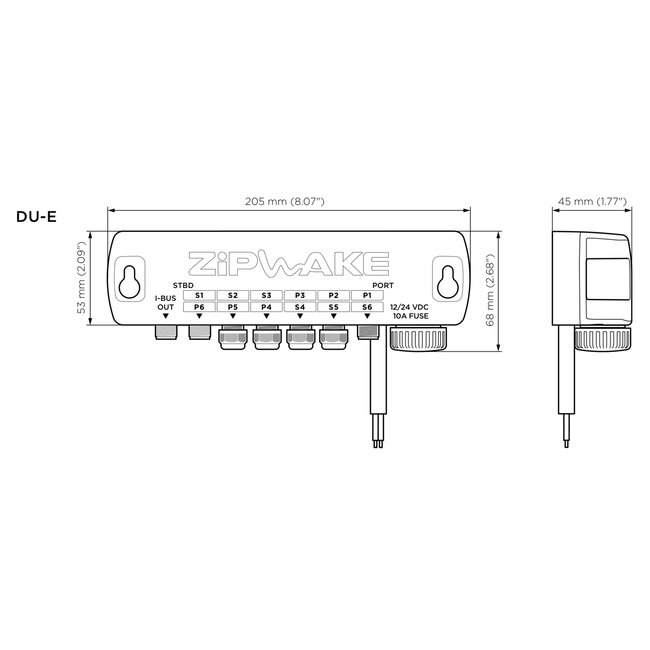

Distributie-eenheid (DU-E)

Levert stroom en connectiviteit. Robuust, waterdicht, oliebestendig en vonkvrij, ontworpen voor installatie onder dek. Inclusief 4 m stroomkabel en ingebouwde bescherming. Ondersteunt tot zes interceptors.

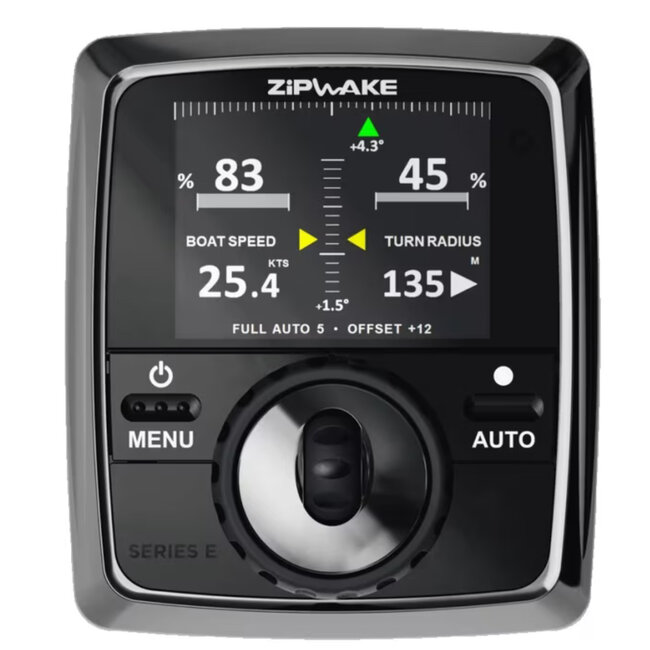

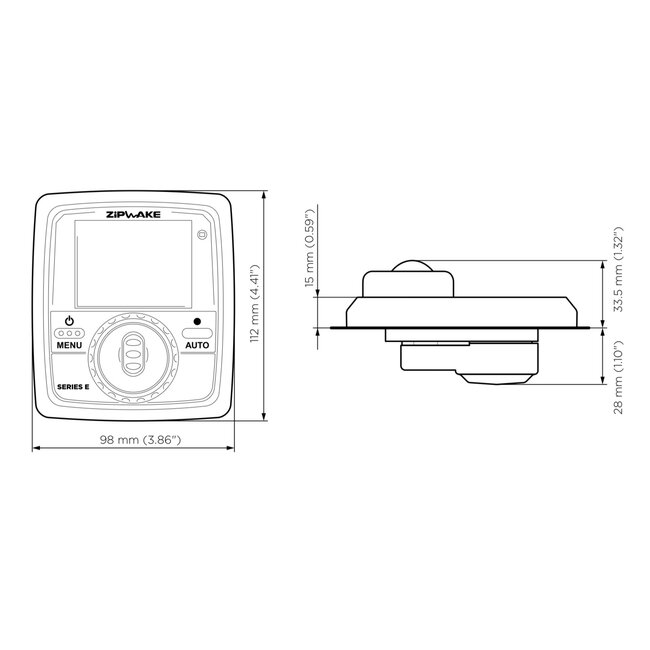

Bedieningspaneel (CP-E)

2,8” kleurendisplay, leesbaar in zonlicht, met intuïtieve bedieningselementen. Biedt automatische stabilisatie en handmatige trimregeling met realtime feedback over snelheid, pitch, roll en interceptorposities.

SPECIFICATIES

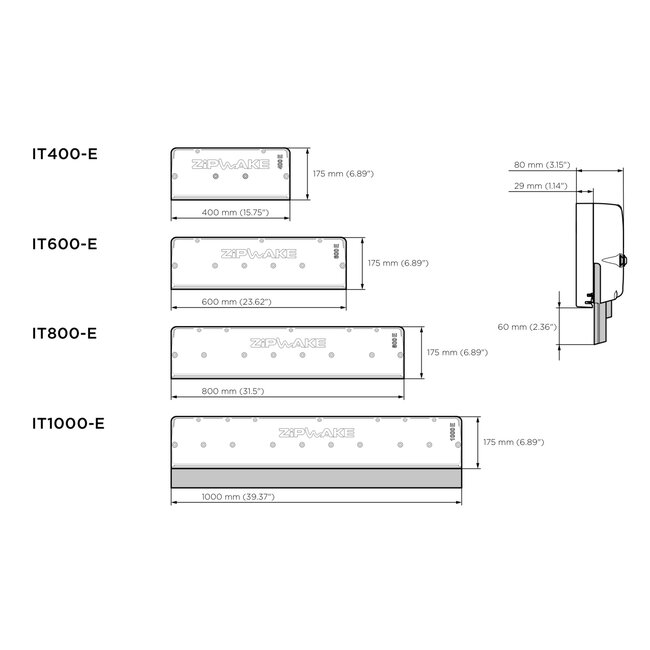

• Interceptorlengte: 600 mm (23,6 in).
• Interceptortype: Recht.
• Slag: 60 mm (2,4 in).
• Snelheid: 40 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Scheepslengte: Tot 30 m (100 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 50 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-E, CP-E).
• Servotype: Dubbele borstelloze servoactuatoren.
• Connectiviteit: NMEA 2000.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 20–22 kg.

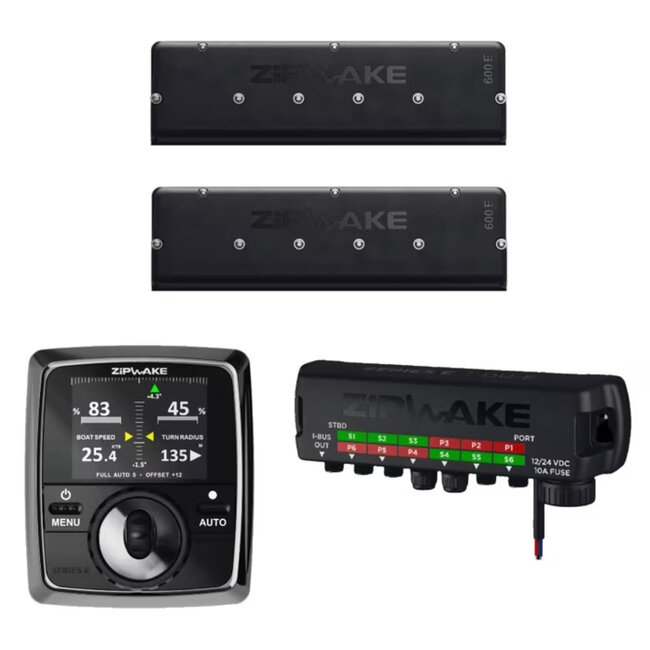

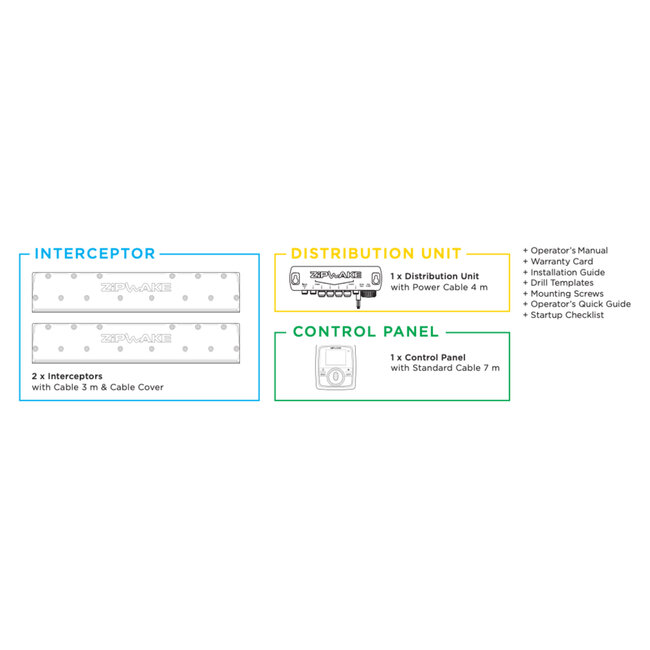

INHOUD VAN DE KIT

• 2 × Rechte interceptors (600 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid E (DU-E) met 4 m stroomkabel.
• 1 × Bedieningspaneel E (CP-E) met standaardkabel.
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

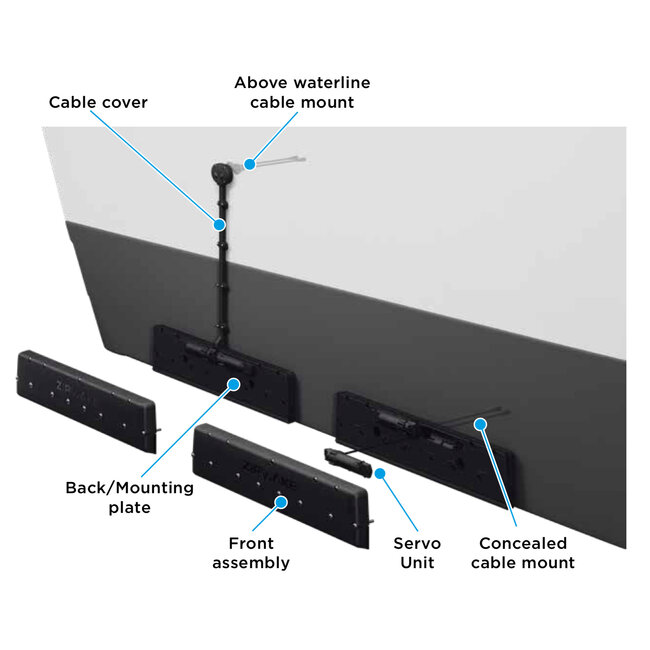

De 600 mm rechte interceptors leveren krachtige lift en stabilisatie voor grotere planerende vaartuigen. Montageplaten maken installatie eenvoudig, waterdichte doorvoeren zorgen voor veilige kabelgeleiding boven of onder de waterlijn. Het modulaire systeem ondersteunt tot zes interceptors per DU-E.
