Zipwake Series 450S Chine Integrator Module Kitbox Trimsysteem

Het Zipwake Series S 450S Chine Integrator Module Kitbox Trimsysteem is een professioneel dynamisch trimcontrolesysteem voor schepen tot 15,5 m (50 ft) en snelheden tot 60 knopen (≈110 km/u). Als onderdeel van de Series S is het geoptimaliseerd voor kleinere en middelgrote boten en bevat het chine interceptors voor rompen met hoekige oppervlakken. Met snel reagerende interceptors en het geavanceerde Integrator Module (IM-S) biedt deze kit naadloze integratie, nauwkeurige stabilisatie en eenvoudige bediening.

Het Integrator Module verbindt het Zipwake-systeem direct met multifunctionele displays (MFD’s) en smart devices, waardoor dashboards overzichtelijk blijven. Draadloze connectiviteit maakt configuratie, monitoring en software-updates via de Zipwake-app mogelijk. Compact, waterdicht en eenvoudig te installeren, levert het systeem volautomatische stabilisatie, modulaire uitbreidbaarheid en gebruiksvriendelijke bediening – ideaal voor recreatieve en semi-professionele schepen.

KENMERKEN

• Automatische stabilisatie: Geïntegreerde bewegingssensoren, magnetisch kompas en GPS voor realtime correctie van pitch en roll.
• Chine interceptorontwerp: 450 mm chine interceptors, speciaal voor hoekige rompoppervlakken.
• Hoge prestaties: Snelle reactie, 5–10× sneller dan conventionele trimtabs.
• Integrator Module (IM-S): Naadloze MFD-integratie, draadloze connectiviteit en intuïtieve 3D-besturing.
• Dashboard-efficiëntie: Houdt het stuur overzichtelijk en ondersteunt tot drie extra bedieningspanelen.
• Draadloze connectiviteit: Configureren, monitoren en updaten via de Zipwake-app.
• Comfort en veiligheid: Vermindert actief stampen en rollen voor soepeler en veiliger varen.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek vermindert weerstand en verlaagt brandstofverbruik.
• Duurzaam ontwerp: Waterdicht, oliebestendig en vonkvrij voor zware omstandigheden.
• Uitbreidbaar systeem: Ondersteunt tot zes interceptors per distributie-eenheid.
• Software-updates: Rechtstreeks via de app of Zipwake-website.

HOOFDONDERDELEN

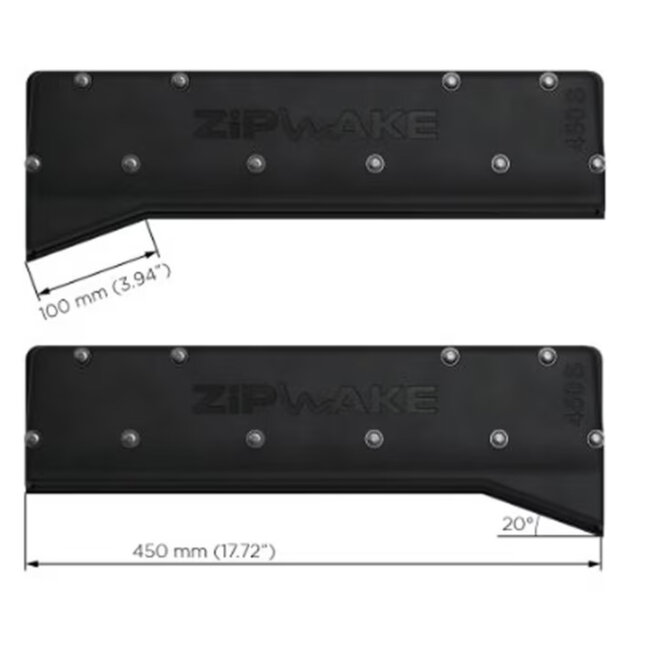

Chine Interceptors (IT450-S Chine)

Twee chine interceptors van 450 mm, speciaal ontworpen voor rompen met hoekige oppervlakken. Uitgerust met snel reagerende servoactuatoren voor krachtige en nauwkeurige lift bij hoge snelheden.

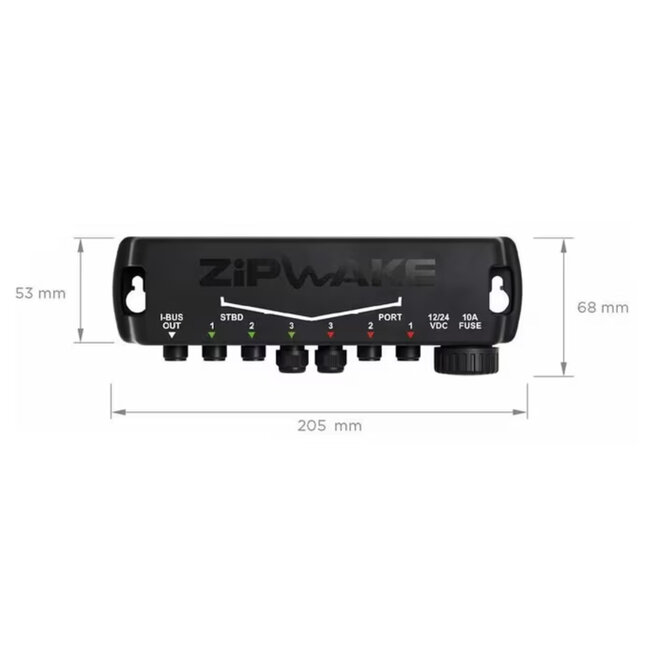

Distributie-eenheid (DU-S)

Levert stroom en connectiviteit. Robuust, waterdicht, oliebestendig en vonkvrij. Ondersteunt tot drie Series-S interceptors, uitbreidbaar tot zes. Inclusief 4 m stroomkabel en geïntegreerde zekering.

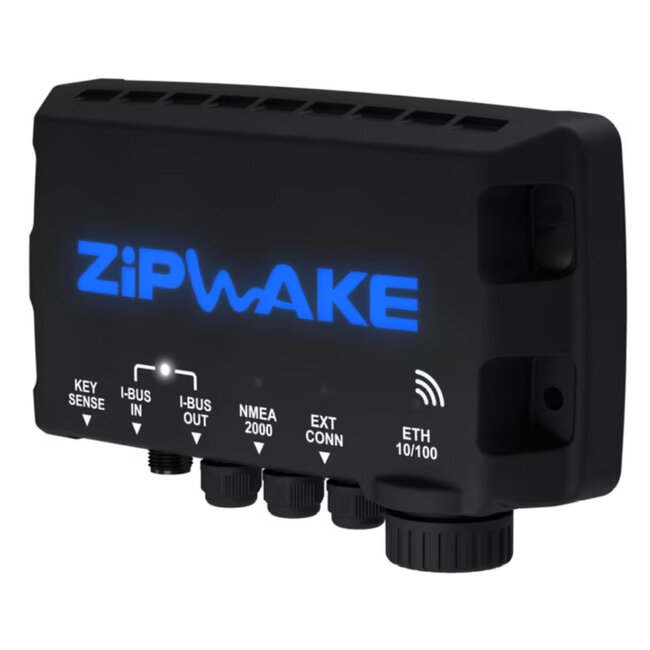

Integrator Module (IM-S)

Compact en intuïtief integreert het IM-S het Zipwake-systeem direct met MFD’s en externe netwerken (NMEA 2000, CAN-bus). De draadloze interface maakt configuratie, monitoring en updates via smartphones en tablets mogelijk. Ondersteunt tot drie extra bedieningspanelen.

SPECIFICATIES

• Interceptorlengte: 450 mm (17,7 in).
• Interceptortype: Chine (voor hoekige rompen).
• Slag: 30 mm (1,2 in).
• Actuatorsnelheid: 20 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Geschikte scheepslengte: Tot 15,5 m (50 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 25 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-S, IM-S).
• Servotype: Snelle servoactuatoren.
• Connectiviteit: NMEA 2000, CAN-bus, Ethernet.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 15–18 kg (afhankelijk van configuratie).

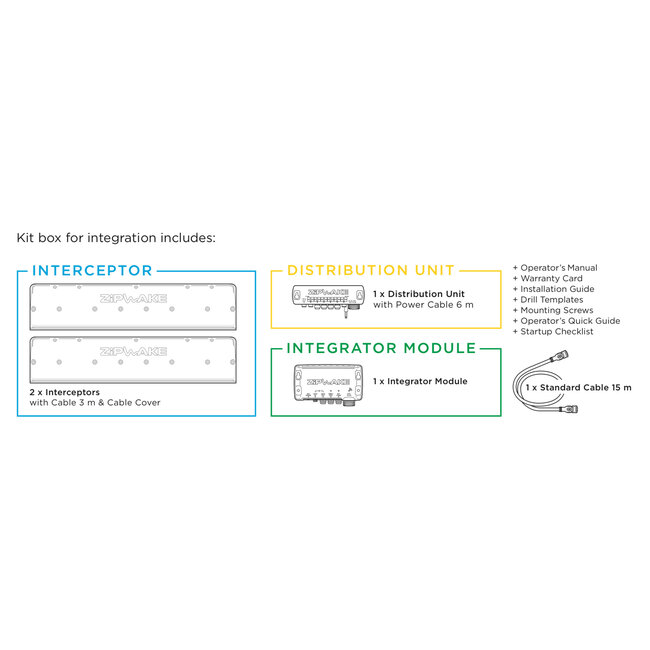

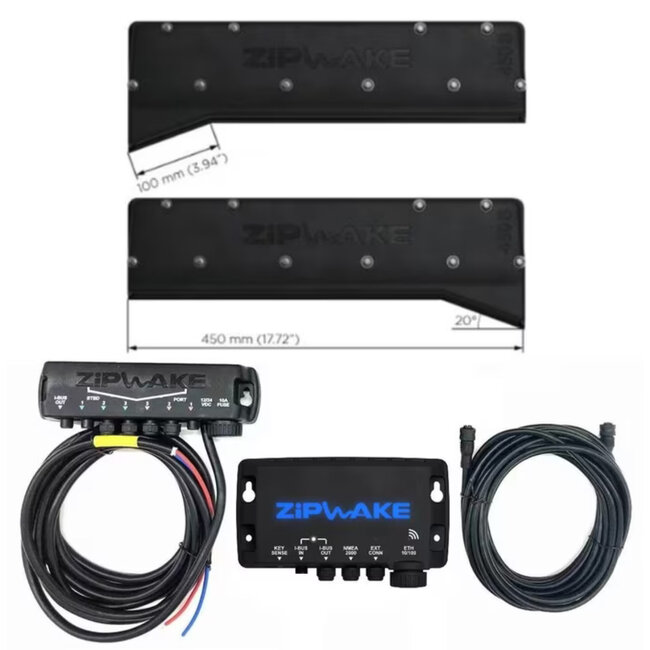

INHOUD VAN DE KIT

• 2 × Chine interceptors (450 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid S (DU-S) met 4 m stroomkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De chine interceptors zijn ontworpen voor rompen met hoekige oppervlakken en zorgen voor nauwkeurige passing en hydrodynamische prestaties. Geïntegreerde montageplaten vereenvoudigen de installatie, terwijl optionele waterdichte doorvoeren veilige kabelgeleiding mogelijk maken. Het compacte IM-S kan worden geïnstalleerd achter dashboards of in machinekamers. Het modulaire ontwerp ondersteunt maximaal zes interceptors per DU-S.
