Zipwake Series 450S Integrator Module Straight Kitbox Trimsysteem

Het Zipwake Series S 450S Integrator Module Straight Kitbox Trimsysteem is een professioneel dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 15,5 m (50 ft) en snelheden tot 60 knopen (≈110 km/u). Als onderdeel van de Series S introduceert het rechte interceptors die snelle respons en sterke stabilisatie bieden voor middelgrote boten. Met het geavanceerde Integrator Module (IM-S) zorgt deze kit voor naadloze integratie met multifunctionele displays (MFD’s) en smart devices, terwijl dashboards overzichtelijk blijven.

Het Integrator Module verbindt het Zipwake-systeem direct met meerdere MFD’s en biedt draadloze toegang via de Zipwake-app voor monitoring, configuratie en updates. Compact, waterdicht en eenvoudig te installeren, ondersteunt het IM-S tot drie extra bedieningspanelen en beheert het tot zes interceptors in één systeem. Samen met de snel reagerende rechte interceptors biedt de 450S IM Kit ongeëvenaarde stabiliteit, efficiëntie en comfort.

KENMERKEN

• Automatische stabilisatie: Dynamische pitch- en rollcorrectie met geïntegreerde bewegingssensoren, GPS en magnetisch kompas.
• Recht interceptorontwerp: 450 mm rechte interceptors leveren sterke lift en stabilisatie voor diverse rompen.
• Hoge prestaties: Snelle respons, 5–10× sneller dan conventionele trimtabs.
• Integrator Module (IM-S): Naadloze MFD-integratie, draadloze connectiviteit en intuïtieve 3D-besturing.
• Dashboard-efficiëntie: Houdt het stuur overzichtelijk en ondersteunt tot drie extra bedieningspanelen.
• Draadloze connectiviteit: Configureren, monitoren en updaten via de Zipwake-app.
• Comfort en veiligheid: Vermindert actief stampen en rollen voor soepeler en veiliger varen.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek vermindert weerstand en verlaagt brandstofverbruik.
• Duurzaam ontwerp: Waterdichte, oliebestendige en vonkvrije componenten voor zwaar gebruik.
• Uitbreidbaar systeem: Ondersteunt tot zes interceptors per DU-S.
• Updatebare software: Draadloze updates via de app of rechtstreeks via de Zipwake-website.

HOOFDONDERDELEN

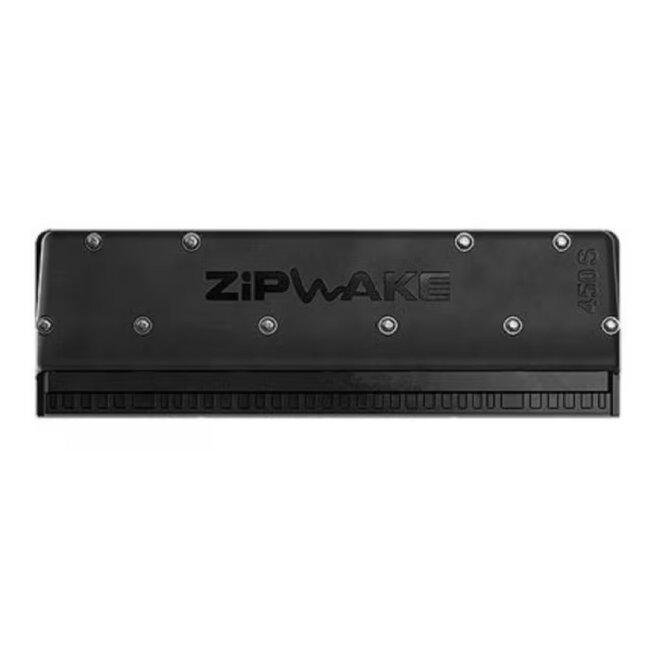

Straight Interceptors (IT450-S Straight)

Twee rechte interceptors van 450 mm met snel reagerende servoactuatoren. Ontworpen voor diverse romptypes, leveren ze krachtige lift en effectieve stabilisatie, zelfs bij hoge snelheden.

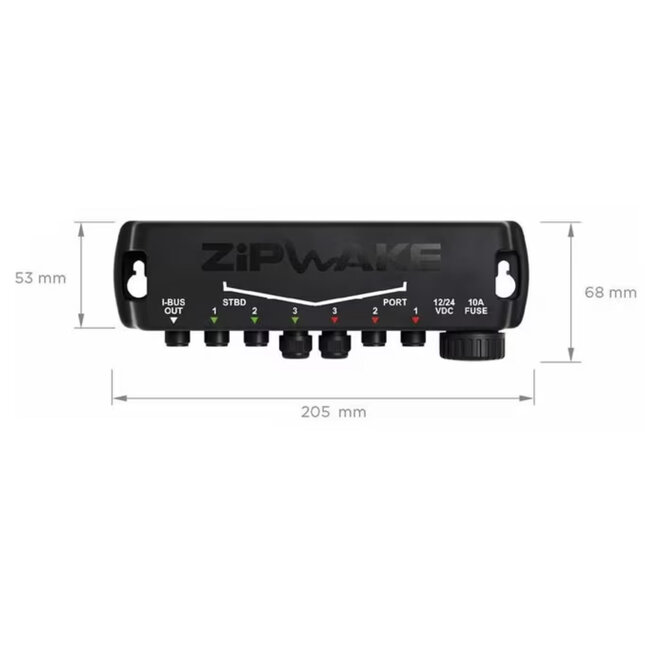

Distributie-eenheid (DU-S)

Centrale stroom- en connectiviteitsunit. Robuust, waterdicht, oliebestendig en vonkvrij, geschikt voor installatie in machinekamers. Ondersteunt tot drie interceptors, uitbreidbaar tot zes. Inclusief 4 m stroomkabel en geïntegreerde zekering.

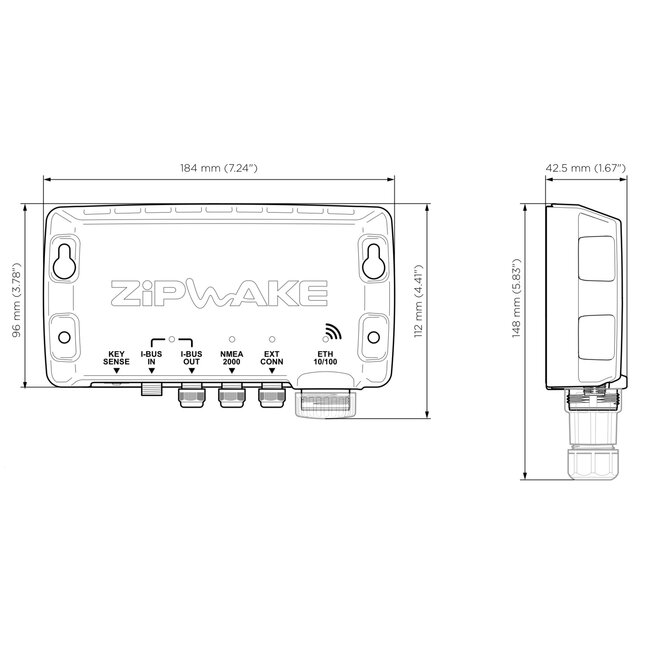

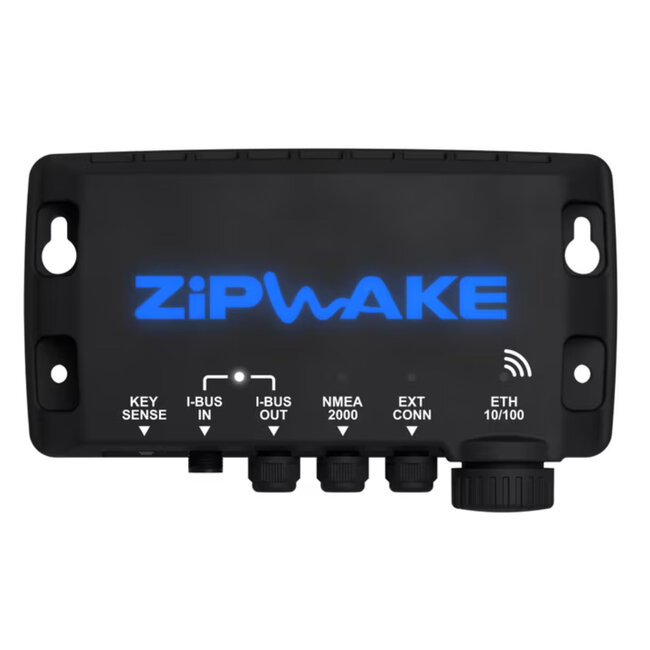

Integrator Module (IM-S)

Compact en efficiënt integreert het IM-S het Zipwake-systeem met MFD’s en externe apparaten via NMEA 2000 en CAN-bus. Draadloze toegang maakt volledige monitoring, configuratie en updates via de Zipwake-app mogelijk. Ondersteunt tot drie extra bedieningspanelen.

SPECIFICATIES

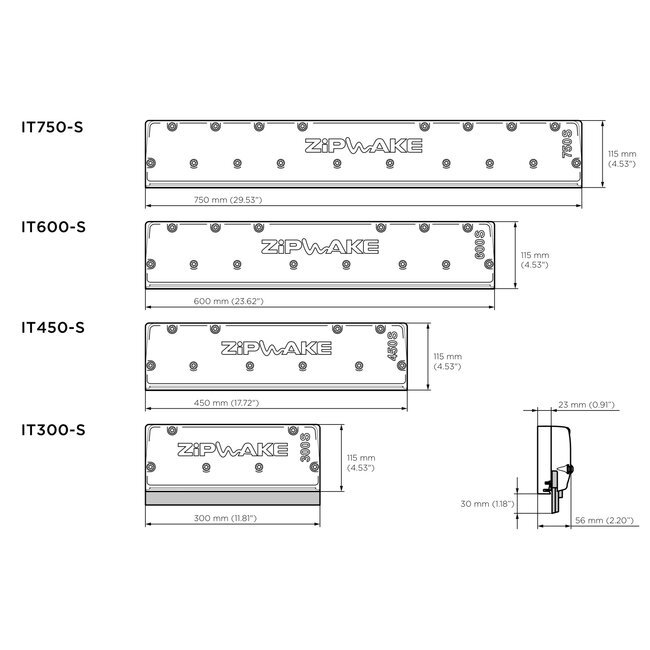

• Interceptorlengte: 450 mm (17,7 in).
• Interceptortype: Recht.
• Slag: 30 mm (1,2 in).
• Actuatorsnelheid: 20 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Geschikte scheepslengte: Tot 15,5 m (50 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 25 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-S, IM-S).
• Servotype: Snel reagerende servoactuatoren.
• Connectiviteit: NMEA 2000, CAN-bus, Ethernet.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 15–18 kg (afhankelijk van configuratie).

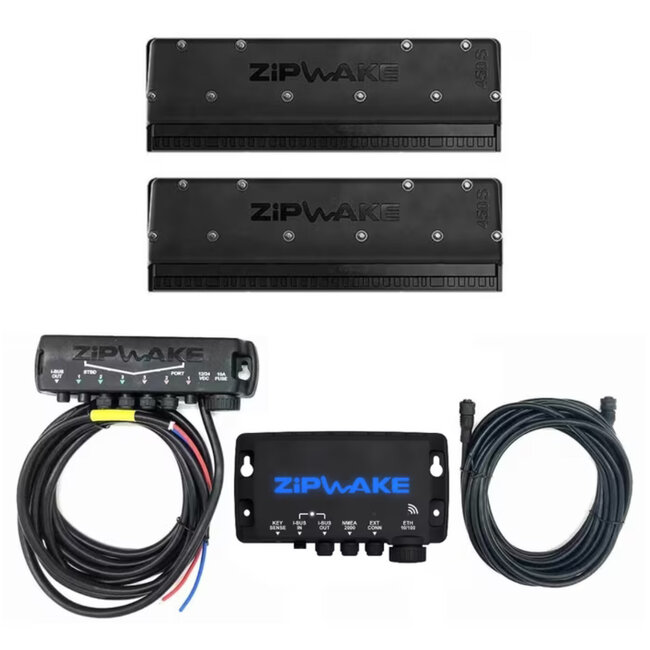

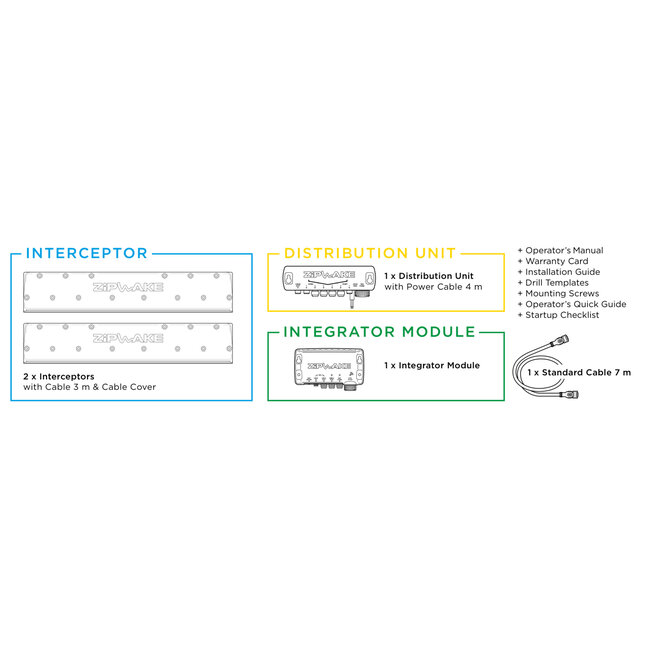

INHOUD VAN DE KIT

• 2 × Rechte interceptors (450 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid S (DU-S) met 4 m stroomkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De 450 mm rechte interceptors zijn veelzijdig en geschikt voor diverse romptypes, en bieden nauwkeurige lift en stabilisatie. Geïntegreerde montageplaten vereenvoudigen de installatie, terwijl optionele waterdichte doorvoeren veilige kabelgeleiding mogelijk maken. Het compacte IM-S kan achter dashboards of in machinekamers worden geïnstalleerd en heeft slechts één Ethernet-kabel nodig voor MFD-verbinding.
