Zipwake Series 600E Integrator Module Rechte Kitbox Trimsysteem

Het Zipwake Series E 600E Integrator Module Rechte Kitbox Trimsysteem is een professioneel dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 30 m (100 ft). In vergelijking met de Series S biedt de Series E snellere respons, grotere hefkracht en verbeterde duurzaamheid, waardoor het ideaal is voor grotere en veeleisendere toepassingen. Dit model beschikt over 600 mm rechte interceptors die krachtig lift en nauwkeurige stabilisatie leveren voor planerende en semi-planerende rompen.

De kit combineert grote, snel reagerende interceptors met het Integrator Module (IM-E) en een robuuste distributie-eenheid en biedt naadloze connectiviteit, intuïtieve bediening en betrouwbare prestaties. Met volledig automatische werking minimaliseert het systeem continu rollen, stampen en golfweerstand, wat de brandstofefficiëntie, veiligheid en het comfort aan boord aanzienlijk verbetert. Het IM-E verbindt zich rechtstreeks met MFD’s en smart devices en maakt draadloze monitoring, configuratie en updates via de Zipwake-app mogelijk.

KENMERKEN

• Automatische stabilisatie: Pitch- en rollcorrectie in realtime met geïntegreerde GPS, 3D-gyro en accelerometers.
• Rechte interceptor ontwerp: 600 mm interceptors zorgen voor efficiënt lift en precieze stabilisatie.
• Hoge prestaties: 60 mm slag en 40 mm/s snelheid.
• Integrator Module (IM-E): Naadloze MFD-integratie en draadloze connectiviteit.
• Comfort en veiligheid: Vermindert rollen en stampen voor een veiligere vaart.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek verlaagt weerstand en verbruik.
• Duurzame constructie: Waterdicht, oliebestendig en vonkvrij.
• Uitbreidbaar systeem: Tot zes interceptors per DU-E.
• Updatebare software: Updates via website of app.

HOOFDONDERDELEN

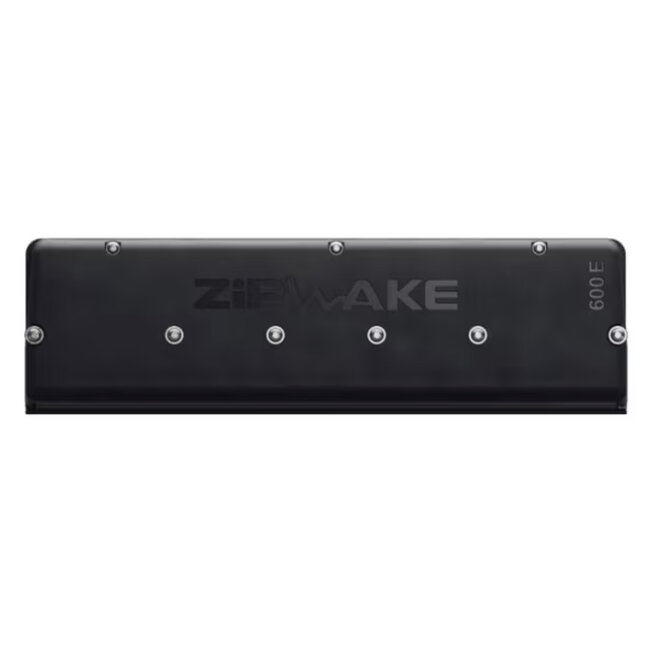

Rechte Interceptors (IT600-E Straight)

Twee interceptors van 600 mm met dubbele servoactuatoren. Ontworpen voor zware omstandigheden, leveren ze krachtige lift en nauwkeurige trimcorrectie tot snelheden van 60 knopen.

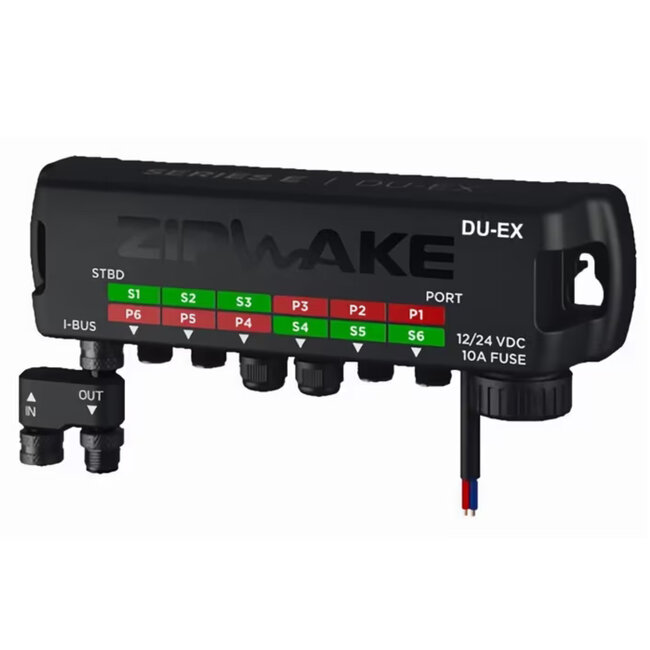

Distributie-eenheid (DU-E)

Levert stroom en connectiviteit. Robuust, waterdicht, oliebestendig en vonkvrij, ontworpen voor installatie onder dek. Inclusief 4 m stroomkabel en ingebouwde bescherming. Ondersteunt tot zes interceptors.

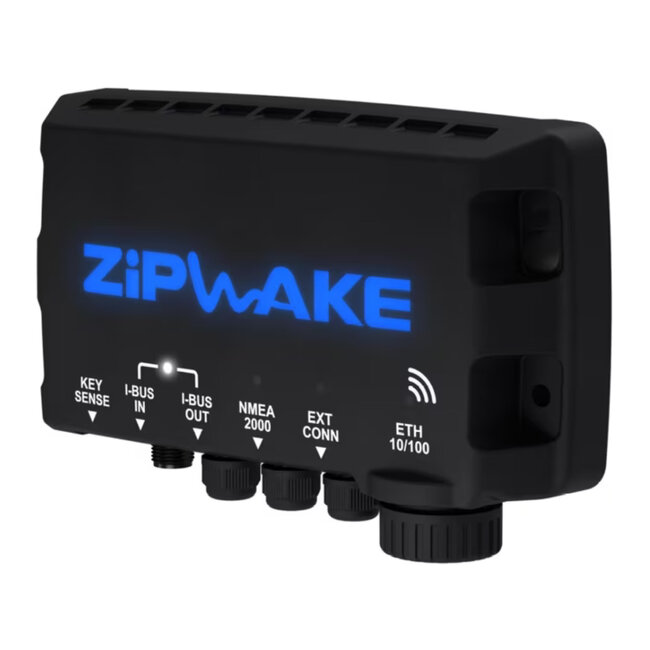

Integrator Module (IM-E)

Compact en krachtig, integreert het systeem met MFD’s en externe netwerken (NMEA 2000, CAN-bus, Ethernet). Draadloze monitoring, configuratie en updates via de Zipwake-app. Ondersteunt tot drie extra bedieningspanelen.

SPECIFICATIES

• Interceptorlengte: 600 mm (23,6 in).
• Interceptortype: Recht.
• Slag: 60 mm (2,4 in).
• Snelheid: 40 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Geschikte scheepslengte: Tot 30 m (100 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 50 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-E, IM-E).
• Servotype: Dubbele borstelloze servoactuatoren.
• Connectiviteit: NMEA 2000, CAN-bus, Ethernet, draadloos via app.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 20–22 kg.

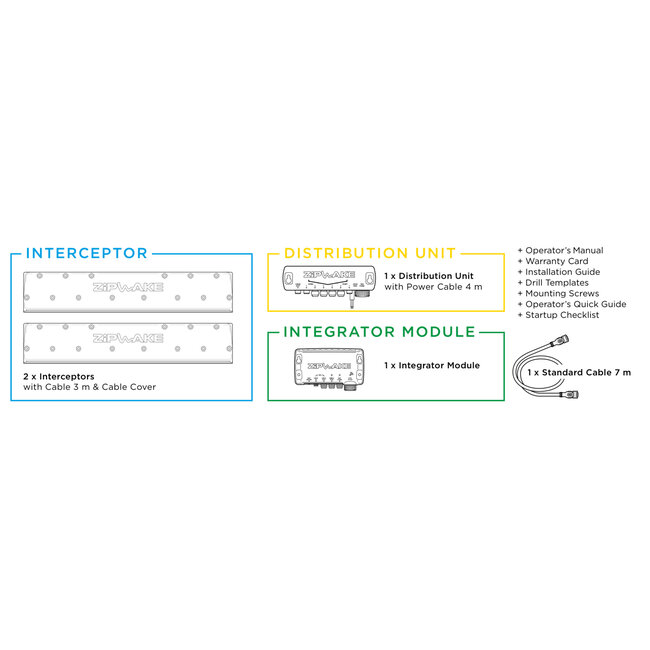

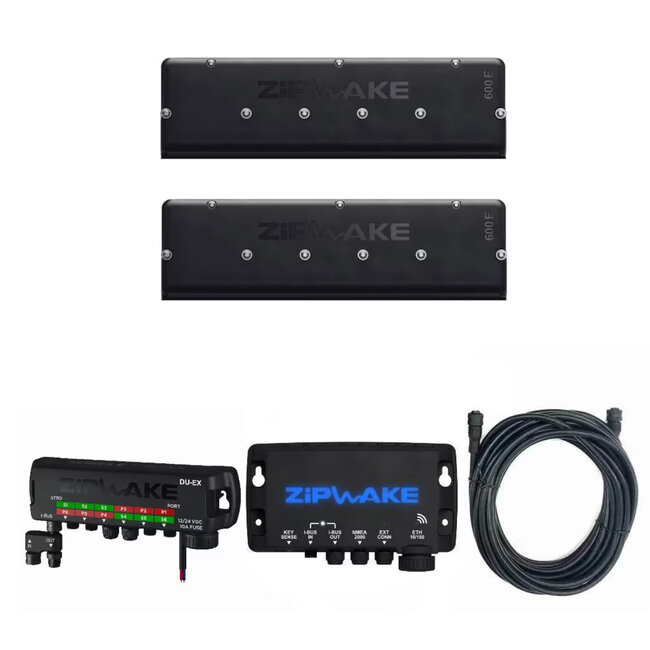

INHOUD VAN DE KIT

• 2 × Rechte interceptors (600 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid E (DU-E) met 4 m stroomkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De 600 mm rechte interceptors leveren krachtige lift en stabilisatie voor grotere planerende vaartuigen. Montageplaten maken installatie eenvoudig, waterdichte doorvoeren zorgen voor veilige kabelgeleiding. Het IM-E kan achter dashboards, flybridges of in machinekamers worden geïnstalleerd.
