Geavanceerd trimsysteem met 450 mm chine-interceptors voor V-rompen tot 18 m. Het Integrator Module corrigeert automatisch trim en rol, verhoogt brandstofefficiëntie, stabiliteit en comfort bij hoge snelheden en zware belasting. Lees meer.
Het Zipwake Serie 450S PRO Chine Integrator Module Kitbox Trimsysteem is een professioneel dynamisch trimsysteem dat is ontworpen voor snelle en zwaar beladen schepen die maximale stabiliteit, precisie en reactievermogen vereisen. Als onderdeel van de S PRO Serie biedt dit model sterkere actuatoren, verbeterde afdichting en hogere duurzaamheid dan de standaard S-Serie – ideaal voor commerciële en intensieve toepassingen.

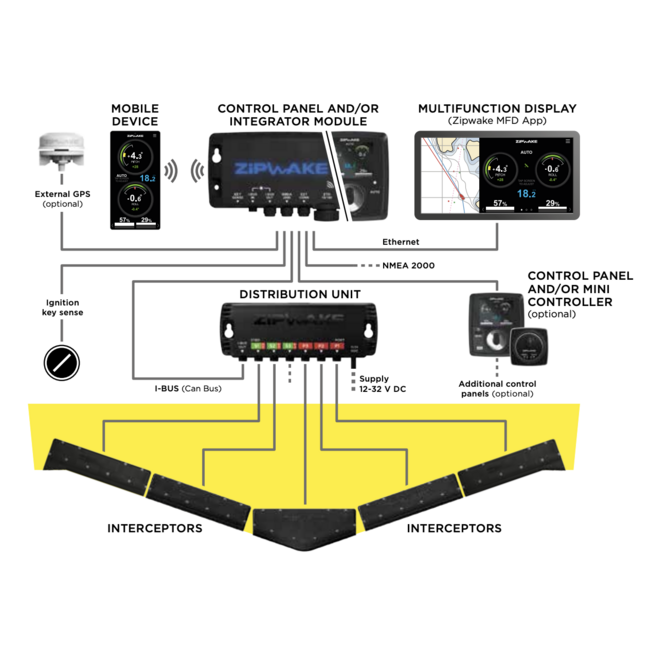

De Chine-configuratie is speciaal ontwikkeld voor hoekige of V-vormige rompoppervlakken en zorgt voor optimale lift en rolcorrectie waar rechte interceptors niet geplaatst kunnen worden. De Integrator Module (IM) biedt centrale aansturing van meerdere Zipwake-systemen via één gestroomlijnde interface, met volledige NMEA 2000-connectiviteit, inclusief GPS- en sensordata-integratie.
Het systeem levert volautomatische stabilisatie in realtime, verbetert de besturing, verlaagt het brandstofverbruik en verhoogt het comfort aan boord. Het is compatibel met maximaal zes interceptors en kan eenvoudig worden uitgebreid.
Professioneel ontwerp: Ontworpen voor continu gebruik met maximale betrouwbaarheid en precisie.
Chine-configuratie: Geschikt voor V-vormige of schuine rompen, voor gebalanceerde lift en nauwkeurige rolcorrectie.
Centrale integratie: De Integrator Module bestuurt meerdere Zipwake S PRO-units via één systeem.
Plug-and-play-installatie: Eenvoudige integratie via NMEA 2000-interface.
Volautomatische stabilisatie: Dynamische correctie van trim en rol op basis van 3D-sensoren.
Brandstofefficiëntie: Optimaliseert de vaarefficiëntie en vermindert weerstand.
Slimme bediening: Automatische werking met directe terugkoppeling van trim en interceptorpositie.
Uitbreidbaar systeem: Ondersteunt tot zes interceptors zonder extra stroomvoorziening.

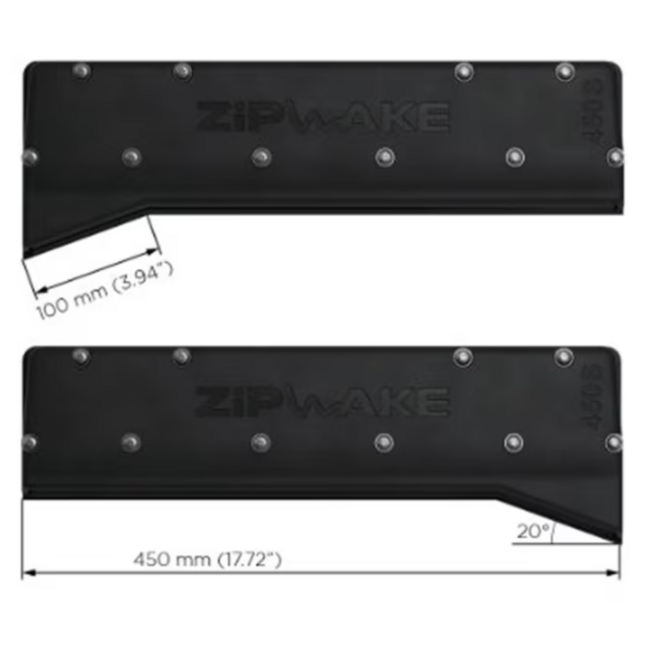

Chine-Interceptors (IT450-S PRO Chine)
Twee interceptors van 450 mm ontworpen voor V-vormige rompen, uitgerust met borstelloze servomotoren. Bieden 30 mm slag met hoge precisie, volledig waterdicht (IP68) en olie- en schokbestendig.

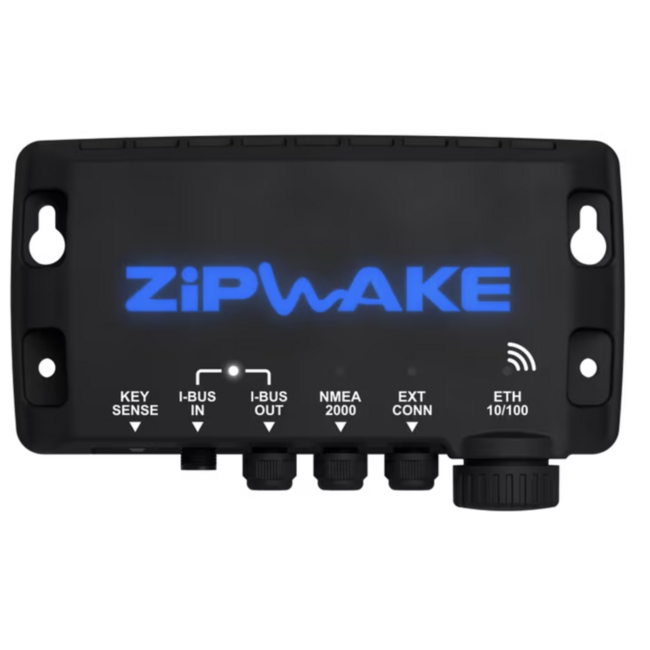

Integrator Module (IM-S PRO)
Beheert het systeem en biedt verbinding met NMEA 2000-netwerken en slimme apparaten. Te bedienen via multifunctionele displays (MFD’s) of de Zipwake-app. Compact, waterdicht en draadloos te updaten.

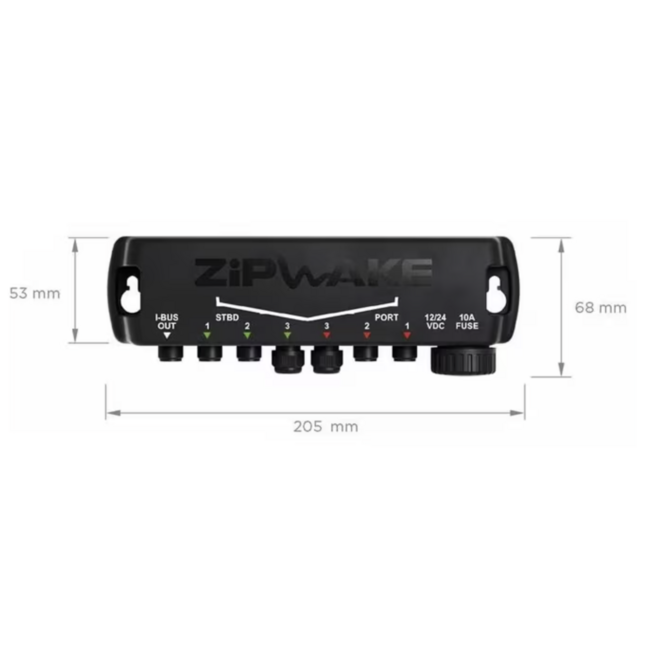

Distributie-eenheid (DU-S PRO)
Voorziet de interceptors van stroom en bevat geïntegreerde zekeringen en beveiliging. IP67-gecertificeerd en veilig te monteren in de motorkamer.
Interceptortype: Chine (hoekig/V-vormig oppervlak)
Lengte: 450 mm (17,7 in)
Slag: 30 mm (1,2 in)
Snelheid: 20 mm/s
Max. snelheid: 60 knopen (≈ 110 km/u)
Scheepslengte: Tot 18 m (≈ 60 ft)
Spanning: 12–32 V DC
Vermogen: 25 W max per interceptor
Beschermingsklasse: IP68 (interceptors), IP67 (DU & IM)
Servotype: Borstelloze, onderdompelbare actuatoren
Connector: M12, 5-polig
Kabel: PUR 3 m, uitbreidbaar tot 6 m
Bedrijfstemperatuur: 0 °C – +40 °C
Opslagtemperatuur: –40 °C – +90 °C
Gewicht: ± 18 kg

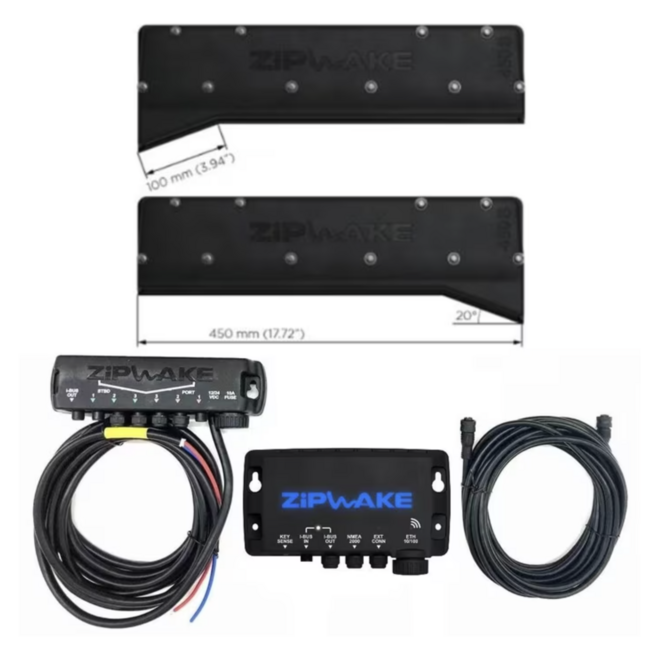

2 × Chine-interceptors (450 mm) met 3 m kabels en montageplaten
1 × Distributie-eenheid (DU-S PRO) met 4 m voedingskabel
1 × Integrator Module (IM-S PRO)
1 × Verlengkabel
Gebruikershandleiding
Installatiegids
Boorsjablonen
Bevestigingsschroeven
Snelstartgids
Garantiekaart
De 450S PRO Chine-interceptors worden vlak op V-vormige rompoppervlakken gemonteerd voor een gelijkmatige waterstroom en optimale liftverdeling. De Integrator Module wordt bij voorkeur bij de stuurstand geplaatst en via één waterdichte Ethernetkabel verbonden met het netwerk.
De distributie-eenheid moet op een droge, toegankelijke plaats worden geïnstalleerd. Kabeldoorvoeren onder de waterlijn moeten zorgvuldig worden afgedicht om de IP-waarde te behouden. Het systeem kan worden uitgebreid tot zes interceptors voor maximale stabiliteit en trimoptimalisatie.
