Zipwake Series 400E Chine Integrator Module Kitbox Trimsysteem

Het Zipwake Series E 400E Chine Integrator Module Kitbox Trimsysteem is een professioneel dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 30 m (100 ft) en snelheden tot 60 knopen (≈110 km/u). Als onderdeel van de Series E is het uitgerust met grotere, krachtigere dual-servo chine interceptors die speciaal zijn ontwikkeld voor rompen met scherpe hoeken of V-vormige oppervlakken, en superieure hefkracht bieden in vergelijking met de compacte Series S. Met snellere reacties, sterkere hefkracht en betere prestaties biedt deze kit ongeëvenaarde stabilisatie, meer comfort, brandstofbesparing en veiligheid voor veeleisende toepassingen.

Door de combinatie van 400 mm chine interceptors met de geavanceerde Integrator Module (IM-E) biedt het systeem volledig automatische werking, naadloze integratie met multifunctionele displays (MFD’s), draadloze connectiviteit via de Zipwake-app en ondersteuning voor maximaal drie extra bedieningspanelen. Het elimineert dynamisch ongewenst stampen en rollen, minimaliseert golfweerstand en verlaagt het brandstofverbruik, waardoor de vaarprestaties onder alle omstandigheden verbeteren.

KENMERKEN

• Automatische stabilisatie: Volautomatische pitch- en rollregeling met geïntegreerde GPS, 3D-gyro en versnellingsmeters.
• Hoge prestaties: 5–10 keer sneller dan conventionele trimtabs met superieure hefkracht.
• Chine interceptorontwerp: 400 mm chine interceptors, speciaal ontworpen voor rompen met hoeken of V-vormige oppervlakken.
• Comfort en veiligheid: Vermindert actief rollen en stampen voor soepeler en veiliger varen.
• Brandstofefficiëntie: Geoptimaliseerde trim vermindert weerstand en verlaagt brandstofverbruik.
• Naadloze integratie: Directe aansluiting op meerdere MFD’s en externe netwerken via NMEA 2000 en CAN-bus.
• Draadloze connectiviteit: Configureren, monitoren en updaten via de Zipwake-app.
• Flexibele bediening: Ondersteunt tot drie extra bedieningspanelen naast MFD-integratie.
• Uitbreidbaar systeem: Aansluiting van maximaal zes Series E interceptors per DU-E.
• Duurzame constructie: Waterdicht, oliebestendig en vonkvrij voor intensief gebruik.
• Updatebare software: Updates rechtstreeks beschikbaar via de Zipwake-website.

HOOFDONDERDELEN

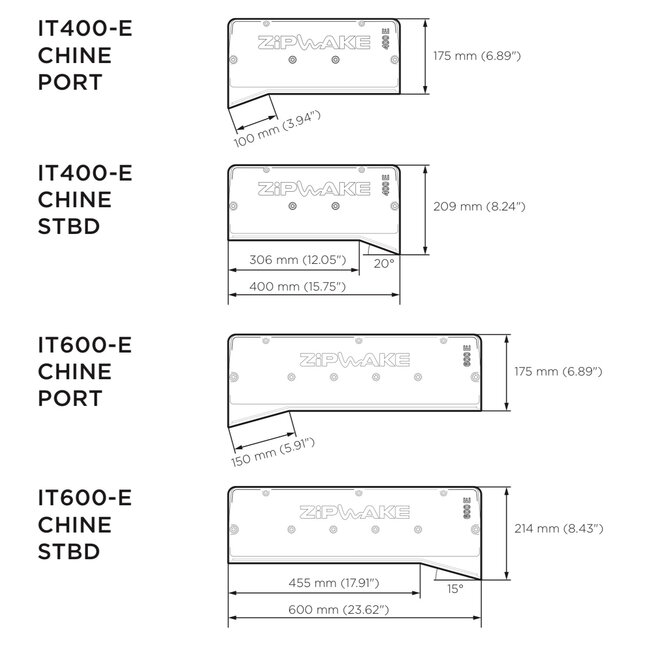

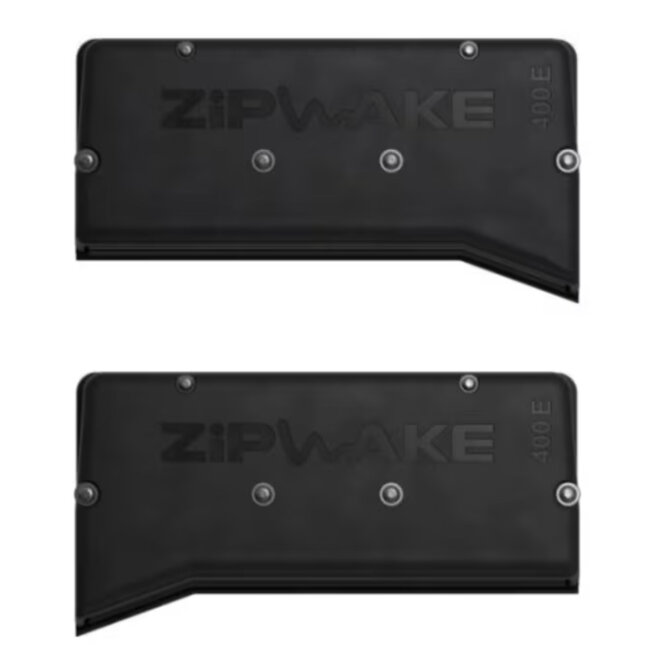

Chine Interceptors (IT400-E Chine)

Twee 400 mm chine interceptors, ontworpen voor rompen met scherpe hoeken of V-vormige oppervlakken. Uitgerust met dual-servo actuatoren bieden ze een slag van 60 mm en een snelheid van 40 mm/s, voor sterke hefkracht en snelle stabilisatie, zelfs bij hoge snelheid en zware belasting.

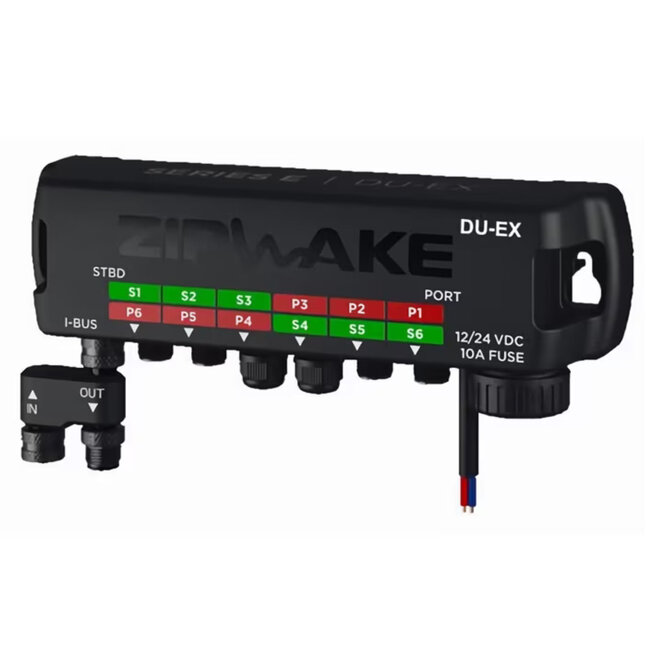

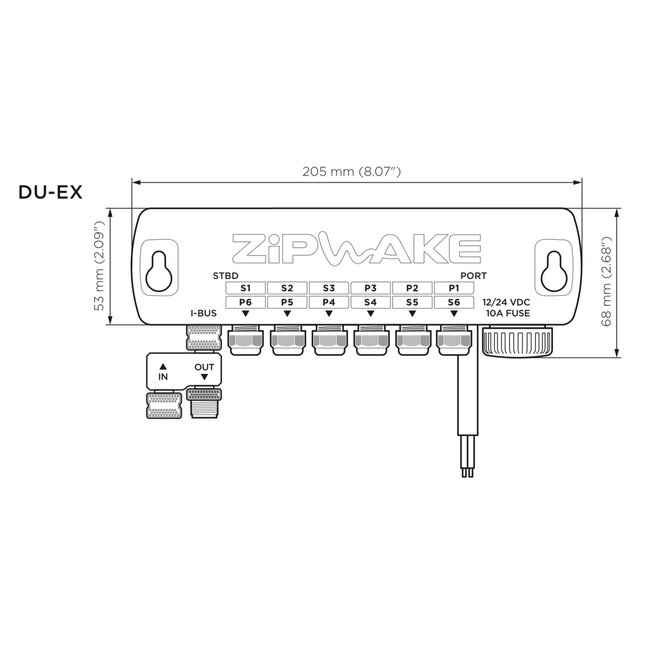

Distributie-eenheid (DU-E)

Levert stroom en connectiviteit aan het systeem. Robuust, waterdicht, oliebestendig en vonkvrij, geschikt voor installatie in machinekamers. Voedt tot drie Series E interceptors, met uitbreidingsunits voor maximaal zes. Inclusief 4 m stroomkabel en geïntegreerde elektrische beveiliging.

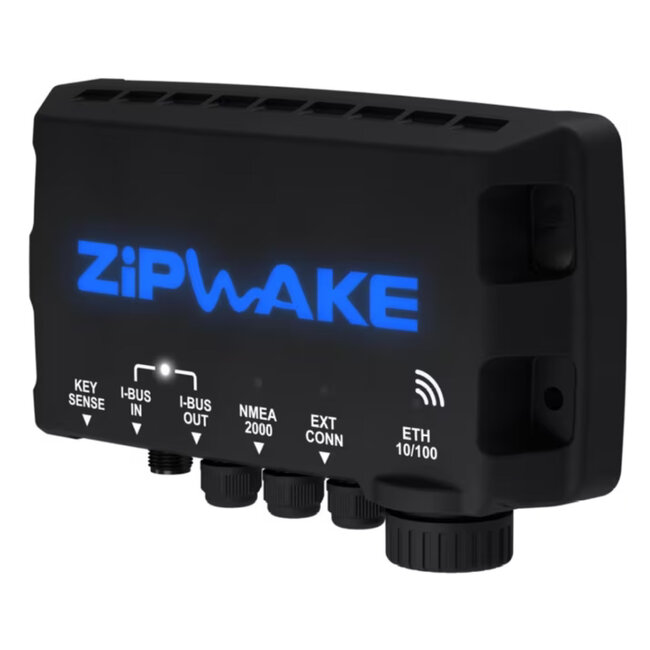

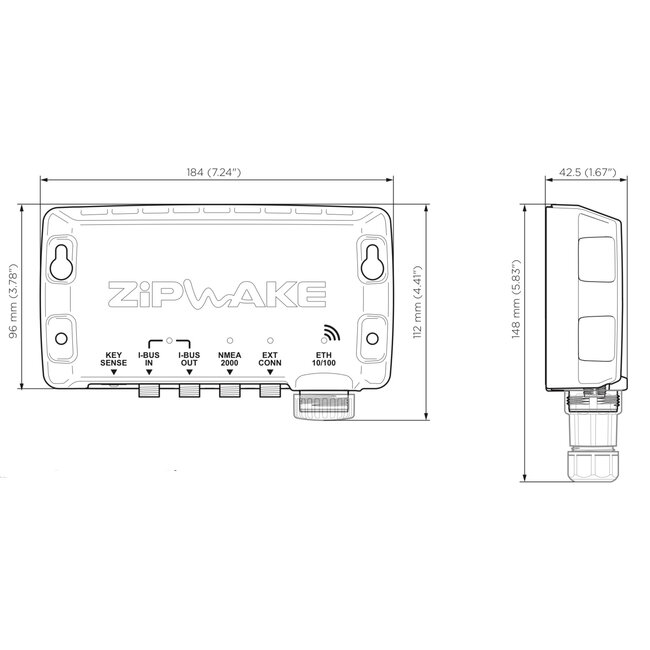

Integrator Module (IM-E)

De geavanceerde interface vervangt het standaard bedieningspaneel. Het IM-E integreert het systeem naadloos met MFD’s en mobiele apparaten en maakt draadloze configuratie, monitoring en updates mogelijk. Ondersteunt meerdere bedieningspanelen en biedt realtime gegevens voor intuïtieve 3D-bediening van trim, rol en koers.

SPECIFICATIES

• Interceptorlengte: 400 mm (15,7 in).
• Interceptortype: Chine (voor rompen met hoekige oppervlakken).
• Slag: 60 mm (2,4 in).
• Actuatorsnelheid: 40 mm/s (dual-servo).
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Geschikte scheepslengte: Tot 30 m (100 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 50 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-E, IM-E).
• Servotype: Dual-servo, onderdompelbare actuatoren.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 20–25 kg (afhankelijk van configuratie).

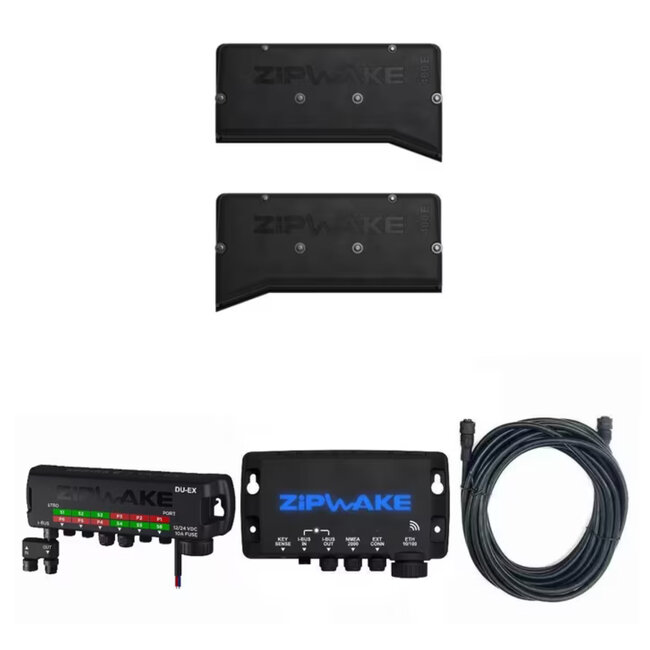

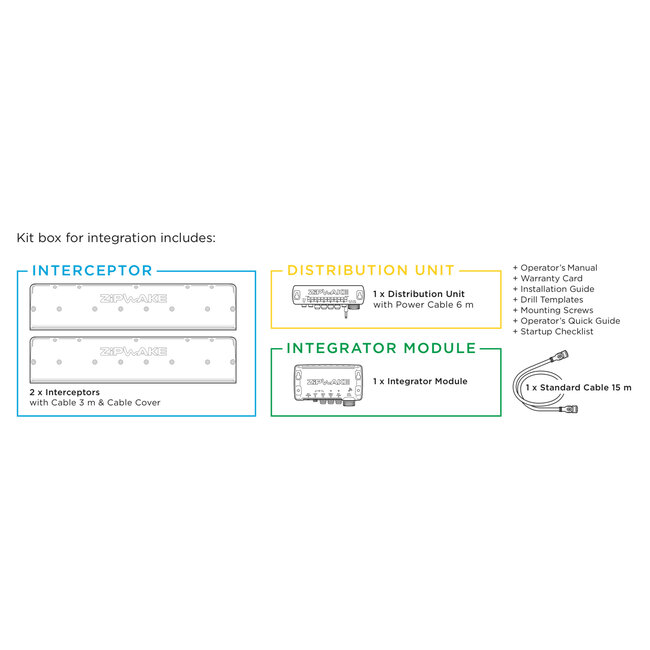

INHOUD VAN DE KIT

• 2 × Chine interceptors (400 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid E (DU-E) met 4 m stroomkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De chine interceptors zijn ontworpen voor rompen met hoekige oppervlakken en zorgen voor een efficiënte passing en hydrodynamische prestaties. Geïntegreerde montageplaten vereenvoudigen de installatie, terwijl optionele waterdichte doorvoeren veilige kabelgeleiding boven of onder de waterlijn mogelijk maken. Het IM-E kan onopvallend achter dashboards of in machinekamers worden geïnstalleerd en heeft slechts één ethernetkabel nodig voor verbinding met MFD’s. Het modulaire ontwerp maakt uitbreiding mogelijk met maximaal zes interceptors per DU-E, wat het systeem zeer flexibel maakt.
