Zipwake Series 600E Chine Kitbox Trimsysteem

Het Zipwake Series E 600E Chine Kitbox Trimsysteem is een krachtig dynamisch trimcontrolesysteem voor schepen tot 30 m (100 ft). In vergelijking met de Series S biedt de Series E snellere respons, grotere hefkracht en verbeterde duurzaamheid, waardoor het ideaal is voor grotere en veeleisendere toepassingen. Dit model gebruikt chine interceptors, speciaal ontworpen voor hoekige rompen, die superieure lift en nauwkeurige stabilisatie leveren waar rechte interceptors minder effectief zijn.

Met volledig automatische werking vermindert het systeem continu rollen, stampen en golfweerstand, wat zorgt voor brandstofbesparing, soepelere navigatie en meer comfort aan boord. De 600E Chine Kit Box combineert snel reagerende chine interceptors met een robuuste distributie-eenheid en een intuïtief bedieningspaneel met geïntegreerde GPS, gyro en 3D-versnellingsmeters. Dankzij NMEA 2000-connectiviteit en modulaire uitbreidbaarheid biedt het systeem een betrouwbare en schaalbare oplossing voor zowel professionele als recreatieve schepen.

KENMERKEN

• Automatische stabilisatie: Pitch- en rollcorrectie in realtime met geïntegreerde GPS, gyro en accelerometers.
• Chine interceptor ontwerp: 600 mm interceptors speciaal voor hoekige rompoppervlakken.
• Hoge prestaties: 60 mm slag en 40 mm/s snelheid.
• Bedieningspaneel (CP-E): Zonlicht-afleesbaar kleurendisplay met dubbele draaiknoppen voor handmatige of automatische bediening.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek verlaagt weerstand en verbruik.
• Systeemuitbreiding: Tot zes interceptors per distributie-eenheid.
• Duurzame constructie: Waterdicht, oliebestendig en vonkvrij.
• Naadloze connectiviteit: NMEA 2000-integratie.
• Updatebare software: Updates direct via de Zipwake-website.

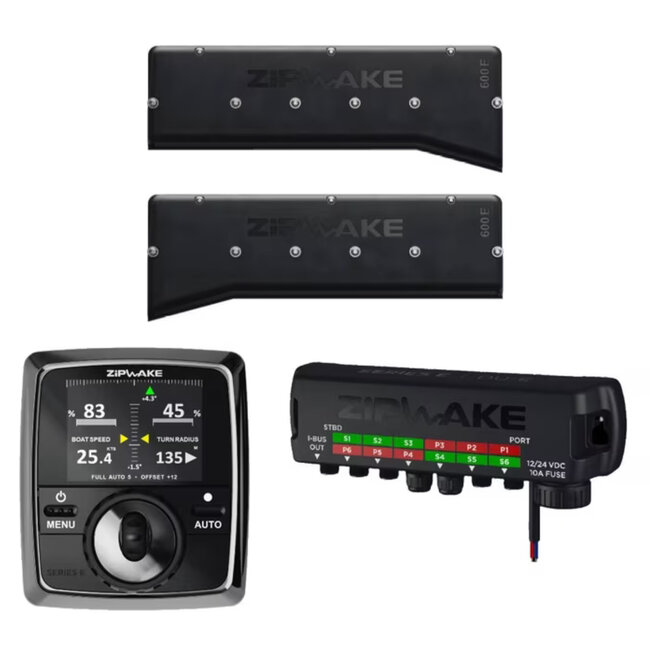

HOOFDONDERDELEN

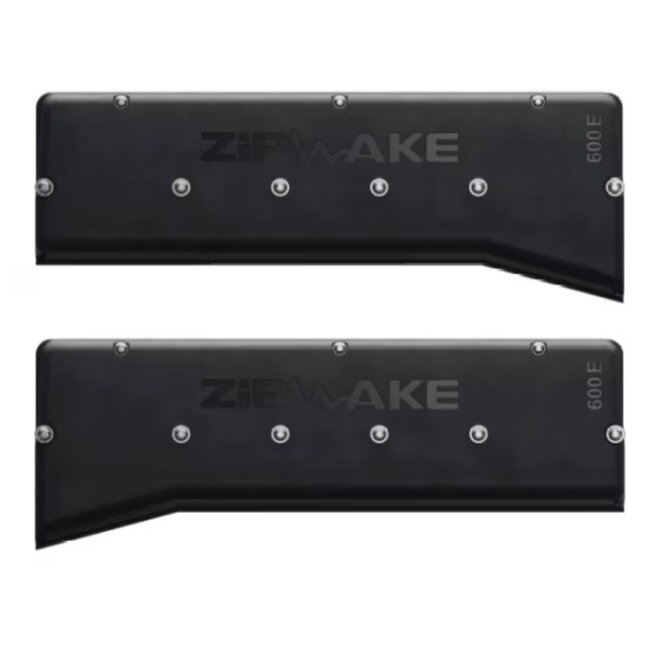

Chine Interceptors (IT600-E Chine)

Twee interceptors van 600 mm met dubbele servoactuatoren. Ontworpen voor grotere schepen met hoekige rompen, leveren ze krachtige lift en nauwkeurige stabilisatie.

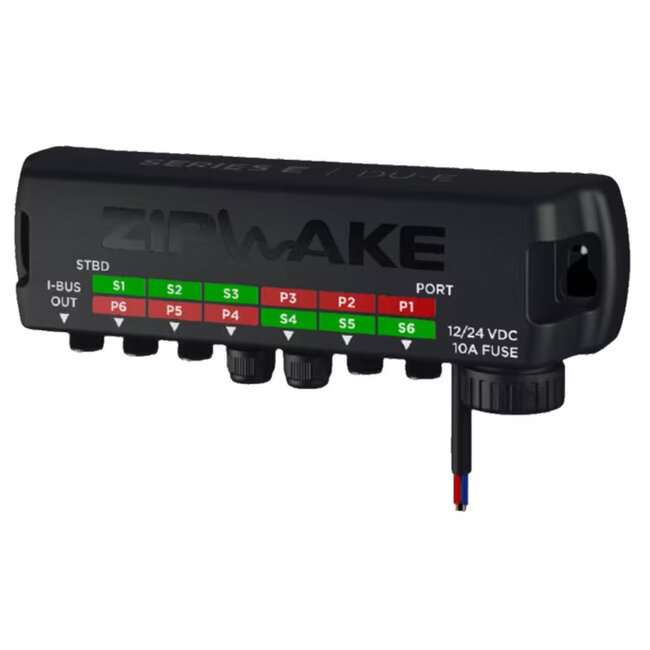

Distributie-eenheid (DU-E)

Levert stroom en connectiviteit. Robuust, waterdicht, oliebestendig en vonkvrij, ontworpen voor installatie onder dek. Inclusief 4 m stroomkabel en ingebouwde bescherming. Ondersteunt tot zes interceptors.

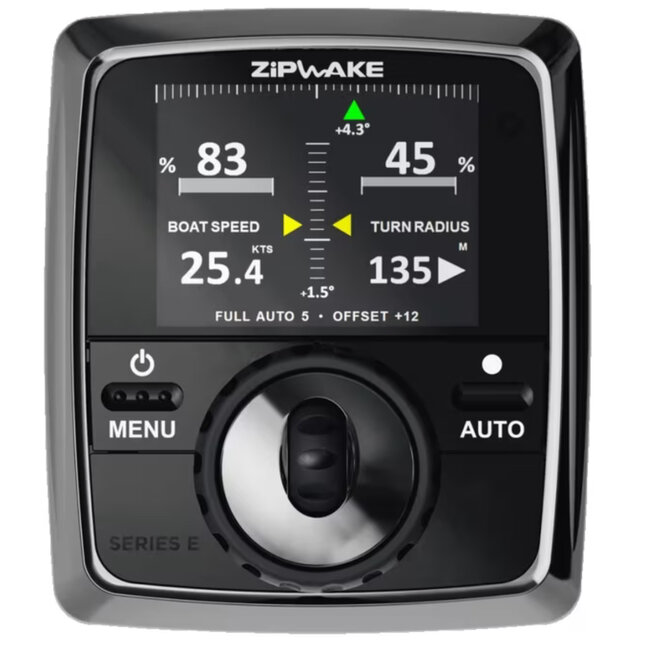

Bedieningspaneel (CP-E)

Kleurendisplay, leesbaar in zonlicht, met intuïtieve bedieningselementen. Biedt automatische stabilisatie en handmatige aanpassingen met realtime feedback over snelheid, pitch, roll en interceptorposities.

SPECIFICATIES

• Interceptorlengte: 600 mm (23,6 in).
• Interceptortype: Chine.
• Slag: 60 mm (2,4 in).
• Snelheid: 40 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Scheepslengte: Tot 30 m (100 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 50 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-E, CP-E).
• Servotype: Dubbele borstelloze servoactuatoren.
• Connectiviteit: NMEA 2000.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 20–22 kg.

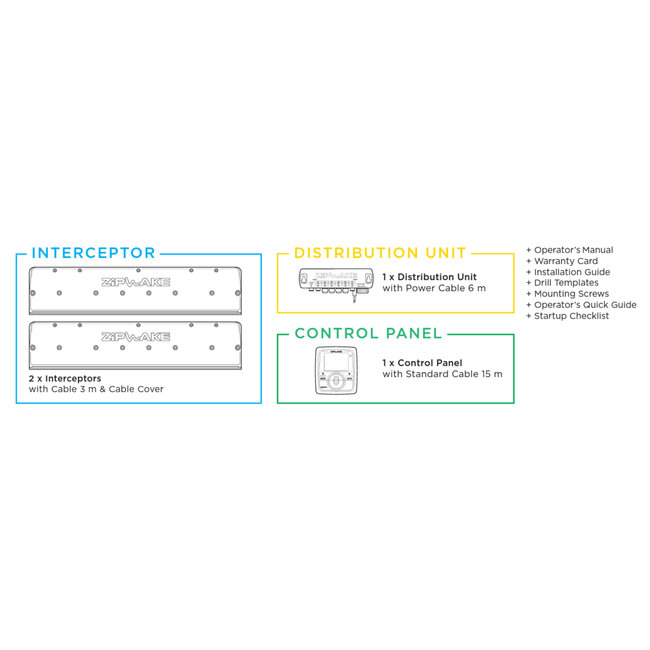

INHOUD VAN DE KIT

• 2 × Chine interceptors (600 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid E (DU-E) met 4 m stroomkabel.
• 1 × Bedieningspaneel E (CP-E) met standaardkabel.
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De 600 mm chine interceptors zijn speciaal ontwikkeld voor hoekige rompen en leveren krachtige lift en stabiele prestaties. Geïntegreerde montageplaten maken installatie eenvoudig, terwijl waterdichte doorvoeren veilige kabelgeleiding boven of onder de waterlijn mogelijk maken. Het modulaire systeem ondersteunt tot zes interceptors per DU-E.
