Zipwake Series 400E Chine Integrator Module Kitbox Trimsysteem

Het Zipwake Series 400E Chine Integrator Module Kitbox Trimsysteem is een geavanceerde automatische trim- en stabilisatieoplossing voor vaartuigen tot 30 m (100 ft). De Series E is ontworpen voor grotere en zwaardere boten en biedt dankzij de 60 mm slag en 40 mm/s bladsnelheid meer hefkracht en snellere reactie dan de S-serie.
De Chine-versie is geoptimaliseerd voor schuine rompvlakken en verbetert de rol- en trimcorrectie op V-rompen. De uitvoering met Integrator Module (IM-E) vervangt het bedieningspaneel en biedt centrale besturing via multifunctionele displays (MFD’s) en slimme apparaten, ideaal voor complexe installaties met meerdere Zipwake-systemen.

KENMERKEN

• Chine-ontwerp: Voor schuine rompen, maximale rol- en trimcorrectie.

• Series E-prestatie: Meer hefkracht en snelle reactie, geschikt voor schepen tot 30 m.

• Centrale digitale besturing: Integrator Module vervangt bedieningspaneel; aansturing via MFD’s en smart devices.

• Automatische stabilisatie: Realtime correctie van trim en rol voor meer comfort en efficiëntie.

• Robuust ontwerp: IP68-interceptors, IP67-elektronica, olie- en vonkbestendig.

• Uitbreidbaar systeem: Ondersteunt tot zes interceptors met extra distributie-eenheden.

• Brandstofbesparing: Minder weerstand, betere hydrodynamische prestaties.

BELANGRIJKSTE COMPONENTEN

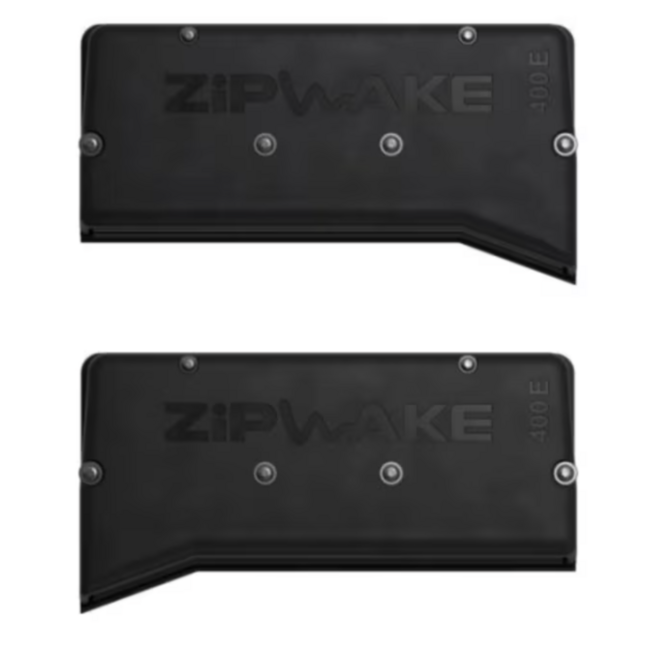

Chine-interceptors (IT400-E Chine)
Twee 400 mm chine-interceptors voor schuine rompvlakken met dubbele servotechniek voor snelle en precieze liftregeling, tot 60 knopen.

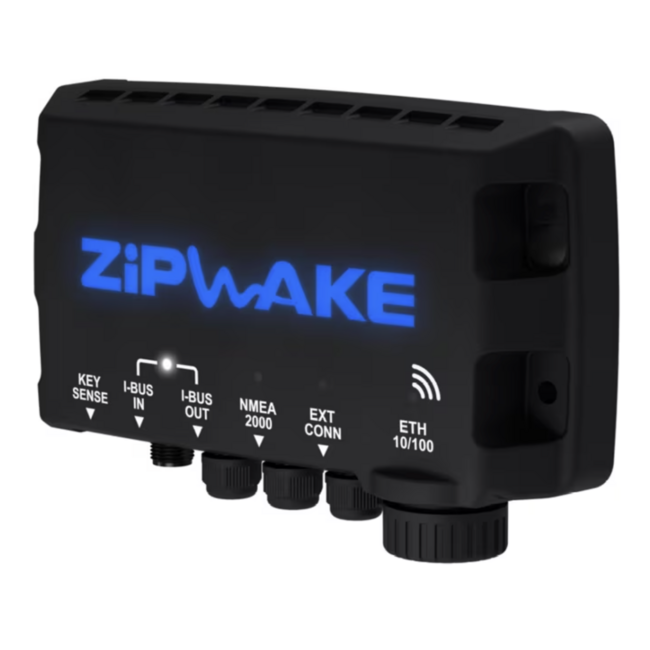

Integrator Module (IM-E)
Compacte, waterdichte module die het bedieningspaneel vervangt. Maakt verbinding met MFD’s en smart devices, inclusief draadloze configuratie en updates via de Zipwake-app.

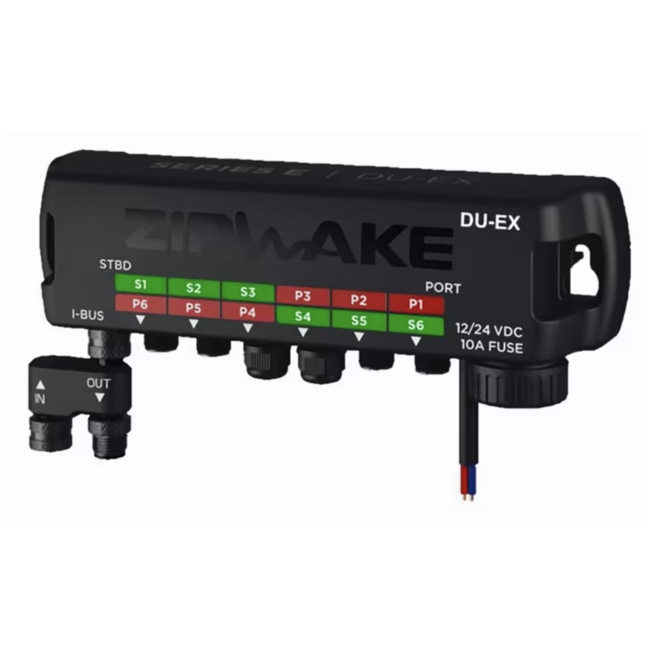

Distributie-eenheid (DU-E)
Voeding en databeheer voor maximaal drie Series E-interceptors. Waterdicht, oliebestendig en vonkvrij, met geïntegreerde beveiliging en 4 m-voedingskabel.

SPECIFICATIES

• Interceptortype: Chine (schuin vlak)

• Lengte: 400 mm (15,7 in)

• Slag: 60 mm (2,4 in)

• Snelheid: 40 mm/s

• Max. vaarsnelheid: 60 knopen (≈ 110 km/u)

• Scheepslengte: tot 30 m (≈ 100 ft)

• Spanningsbereik: 12–32 V DC

• Vermogen: ≈ 50 W max.

• Beschermingsklasse: IP68 (interceptors), IP67 (DU & IM)

• Servotype: Dubbele borstelloze actuators

• Kabel: 3 m standaard (uitbreidbaar tot 6 m)

• Bedrijfstemp.: 0 °C – +40 °C

• Opslagtemp.: –40 °C – +90 °C

• Gewicht: ≈ 15 kg (33 lb)

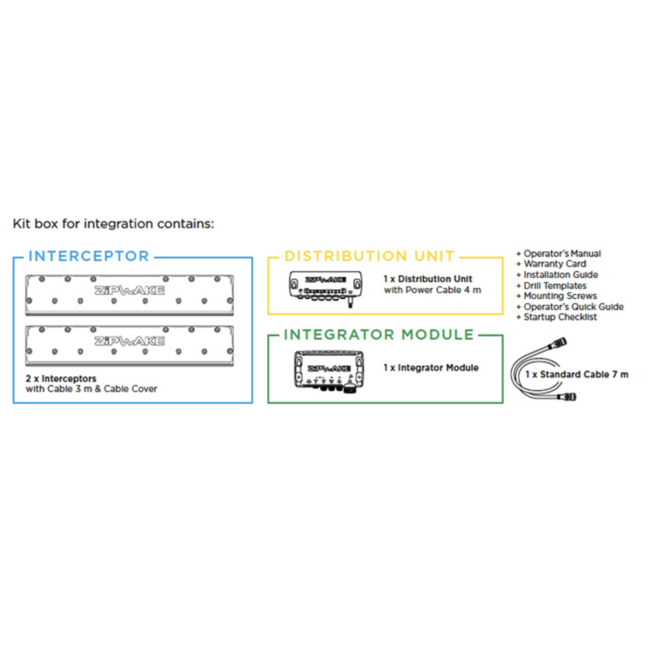

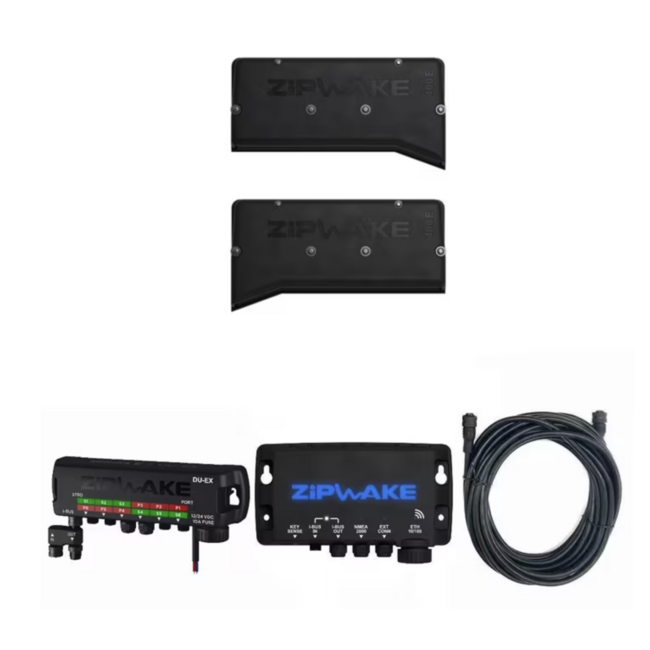

INHOUD VAN DE KIT

• 2 × Chine-interceptors (400 mm) met 3 m-kabels en montageplaten

• 1 × Distributie-eenheid (DU-E) met 4 m-stroomkabel

• 1 × Integrator Module (IM-E)

• 1 × Standaard verlengkabel

• Gebruikershandleiding, installatiegids, boorsjablonen, montageschroeven, snelstartgids en garantiekaart

INSTALLATIE

De chine-interceptors worden vlak tegen de schuine rompsecties geplaatst om optimale waterstroming en effectieve rolcompensatie te waarborgen. De distributie-eenheid wordt bij voorkeur geïnstalleerd in een droge, toegankelijke ruimte zoals de machinekamer, terwijl het integrator module nabij de stuurstand of achter het dashboard wordt gemonteerd voor directe verbinding met het NMEA-2000-netwerk en MFD’s. Alle kabeldoorvoeren onder de waterlijn moeten zorgvuldig worden afgedicht om de IP-bescherming te behouden. Het modulaire systeem maakt uitbreiding tot zes interceptors mogelijk zonder extra voedingen.
