Zipwake Series 750S Rechte Kitbox Trimsysteem

Het Zipwake Series S 750S Rechte Kitbox Trimsysteem is een krachtig dynamisch trimcontrolesysteem voor schepen tot 15,5 m (50 ft) en snelheden tot 110 km/u (≈60 knopen). In vergelijking met conventionele trimtabs biedt de Series S een 5–10 keer snellere respons, meer hefkracht en een eenvoudigere installatie. Met zijn 750 mm rechte interceptors levert dit model extra hefkracht en is het ideaal voor grotere of zwaar beladen sport- en semi-commerciële boten.

De kit bevat krachtige interceptors, een robuuste distributie-eenheid en een gebruiksvriendelijk bedieningspaneel. Dankzij geïntegreerde GPS, 3D-gyro- en versnellingsmeters stabiliseert het systeem het schip automatisch in realtime, waardoor rollen en stampen worden verminderd en brandstofefficiëntie en comfort aan boord worden verbeterd. Het modulaire ontwerp maakt uitbreiding mogelijk tot zes interceptors.

KENMERKEN

• Automatische stabilisatie: Realtime correctie van pitch en roll met geïntegreerde sensoren.
• Rechte interceptors: 750 mm interceptors leveren meer hefkracht voor grotere vaartuigen.
• Hoge reactiesnelheid: 60 mm slag en snelle actuatorbeweging voor directe correcties.
• Gebruiksvriendelijk bedieningspaneel: Kleurendisplay met dubbele draaiknoppen voor handmatige en automatische bediening.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek vermindert weerstand en brandstofverbruik.
• Duurzame constructie: Waterdicht, oliebestendig en vonkvrij.
• Systeemuitbreiding: Ondersteunt tot zes interceptors zonder extra connectoren of voeding.
• Updatebare software: Updates via de Zipwake-website.

HOOFDONDERDELEN

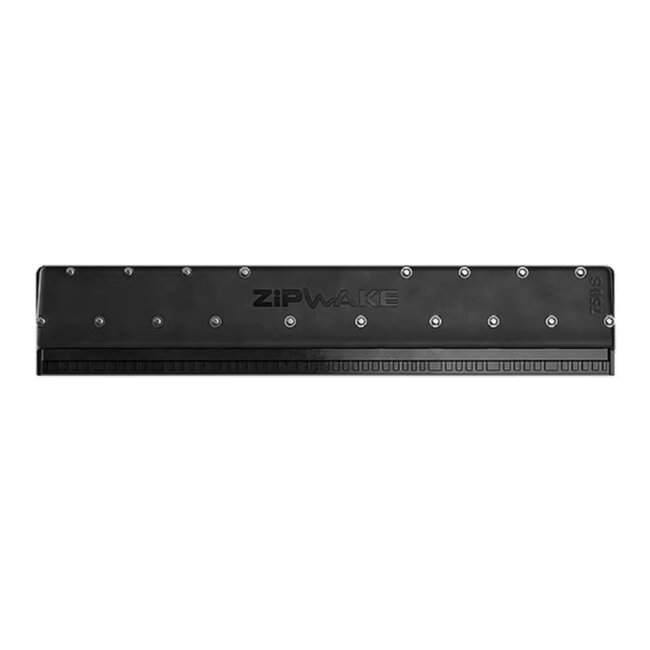

Rechte Interceptors (IT750-S Straight)

Twee interceptors van 750 mm met enkelvoudige servoactuatoren. Ontworpen voor maximale hefkracht en nauwkeurige controle, leveren ze effectieve pitch- en rollcorrectie, zelfs onder zware omstandigheden.

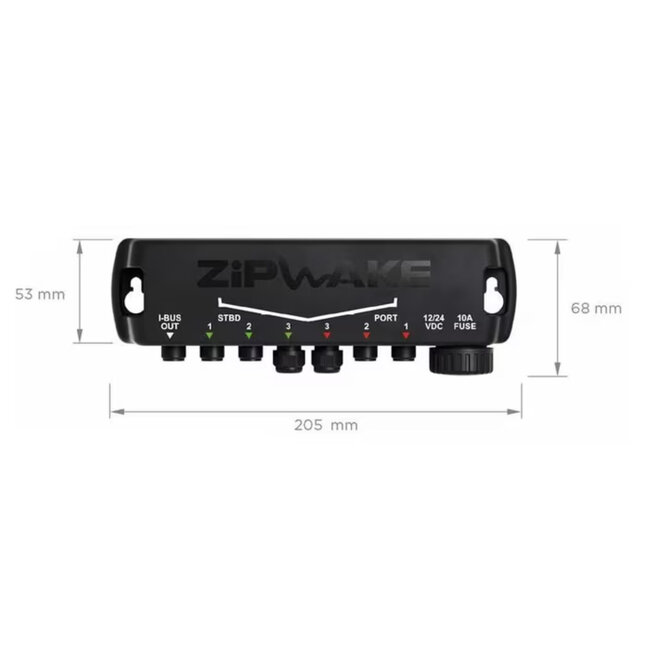

Distributie-eenheid (DU-S)

Centrale eenheid die stroom en connectiviteit levert. Robuust, waterdicht, oliebestendig en vonkvrij. Wordt geleverd met een 4 m stroomkabel en ingebouwde bescherming.

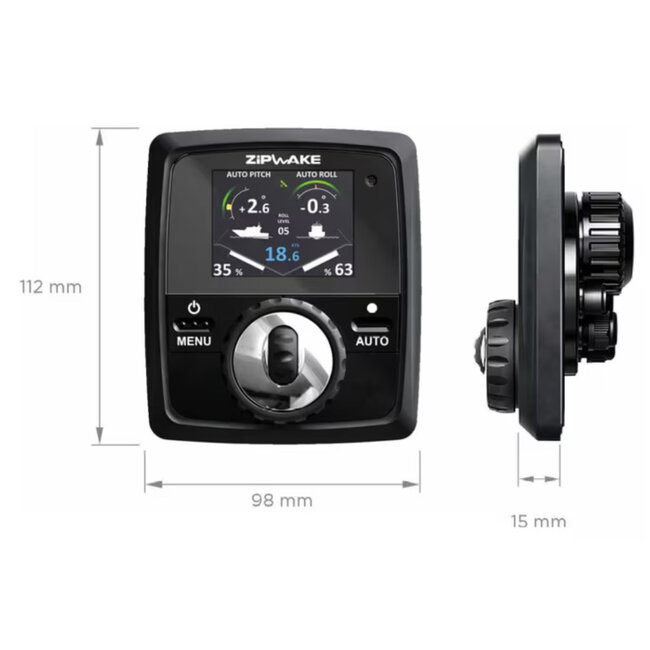

Bedieningspaneel (CP-S)

2,4” kleurendisplay, zonlicht-afleesbaar, met dubbele draaiknoppen voor intuïtieve bediening. Biedt realtime feedback over snelheid, pitch, roll en interceptorposities.

SPECIFICATIES

• Interceptorlengte: 750 mm (29,5 in).
• Interceptortype: Recht.
• Slag: 60 mm (2,4 in).
• Snelheid: 30 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Scheepslengte: Tot 15,5 m (50 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 25 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-S, CP-S).
• Servotype: Enkelvoudige borstelloze servo.
• Connectiviteit: NMEA 2000.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 20–22 kg.

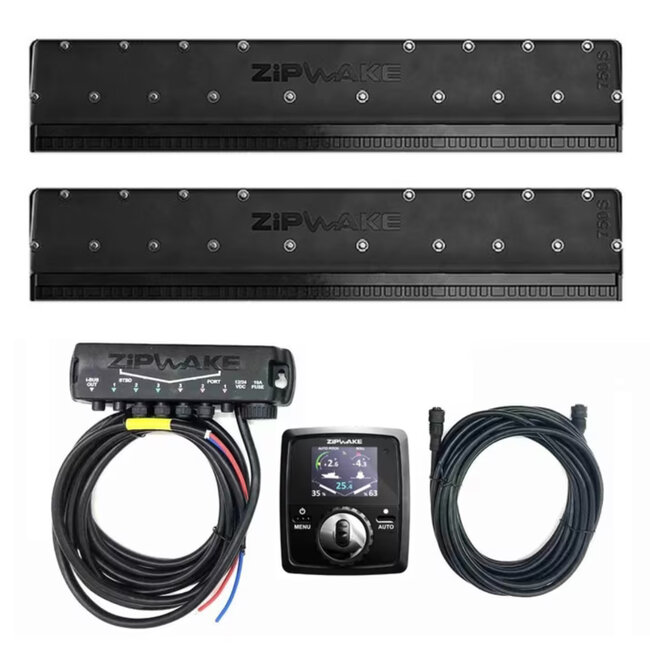

INHOUD VAN DE KIT

• 2 × Rechte interceptors (750 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid S (DU-S) met 4 m stroomkabel.
• 1 × Bedieningspaneel S (CP-S) met standaardkabel.
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De 750 mm interceptors vereisen voldoende spiegelruimte vanwege hun grotere afmetingen. Gebruik de meegeleverde boorsjablonen voor nauwkeurige uitlijning en zorg dat de bladen vlak aansluiten op het rompoppervlak. Indien kabels door de romp moeten worden geleid, gebruik altijd waterdichte doorvoeren. De distributie-eenheid moet in een droge, toegankelijke ruimte (bijv. machinekamer) worden geplaatst, met ruimte voor veilige kabelgeleiding. Het bedieningspaneel wordt idealiter bij het roer geïnstalleerd voor maximale zichtbaarheid en gebruiksgemak. Bij uitbreiding tot zes interceptors is het belangrijk de lay-out vooraf te plannen voor een evenwichtige belasting.
