Zipwake Series 600S Rechte Kitbox Trimsysteem

Het Zipwake Series S 600S Rechte Kitbox Trimsysteem is een professioneel dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 15,5 m (50 ft) en snelheden tot 110 km/u (≈60 knopen). In vergelijking met conventionele trimtabs biedt de Series S een 5–10 keer snellere respons, meer hefkracht en efficiëntere stabilisatie. Dit model bevat 600 mm rechte interceptors die rollen en stampen verminderen, de weerstand verlagen en de brandstofefficiëntie verbeteren.

Met volledig automatische werking corrigeert het systeem continu trim en helling met behulp van geïntegreerde GPS, 3D-gyro- en versnellingsmeters. De 600S Rechte Kitbox combineert krachtige interceptors met een robuuste distributie-eenheid en een gebruiksvriendelijk bedieningspaneel, wat zorgt voor nauwkeurige stabilisatie en langdurige betrouwbaarheid. Dankzij het modulaire ontwerp kan het systeem worden uitgebreid tot zes interceptors.

KENMERKEN

• Automatische stabilisatie: Realtime correctie van pitch en roll met GPS, gyro en accelerometers.
• Rechte interceptors: 600 mm interceptors leveren efficiënt lift en nauwkeurige trimcorrecties.
• Hoge reactiesnelheid: 60 mm slag en snelle actuatorbeweging voor directe correcties.
• Gebruiksvriendelijk bedieningspaneel: Kleurendisplay met dubbele draaiknoppen voor handmatige en automatische bediening.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek vermindert weerstand en verbruik.
• Duurzame constructie: Waterdicht, oliebestendig en vonkvrij.
• Systeemuitbreiding: Ondersteunt tot zes interceptors per distributie-eenheid.
• Updatebare software: Updates beschikbaar via de Zipwake-website.

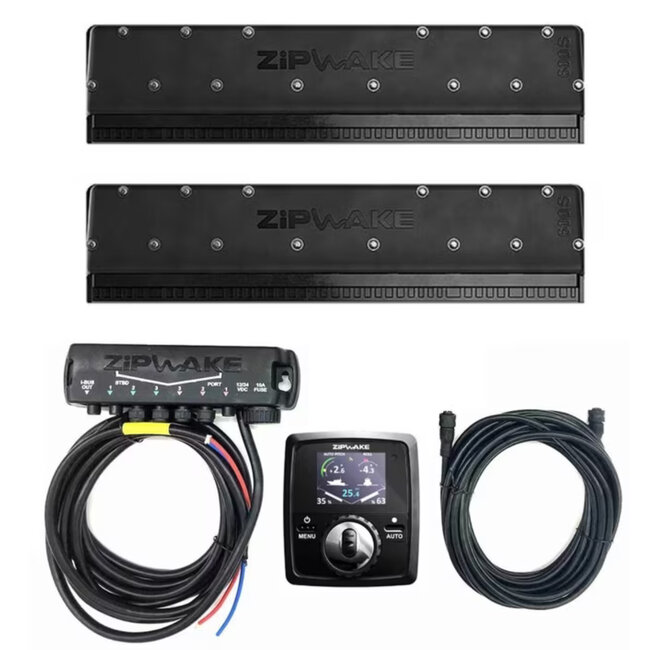

HOOFDONDERDELEN

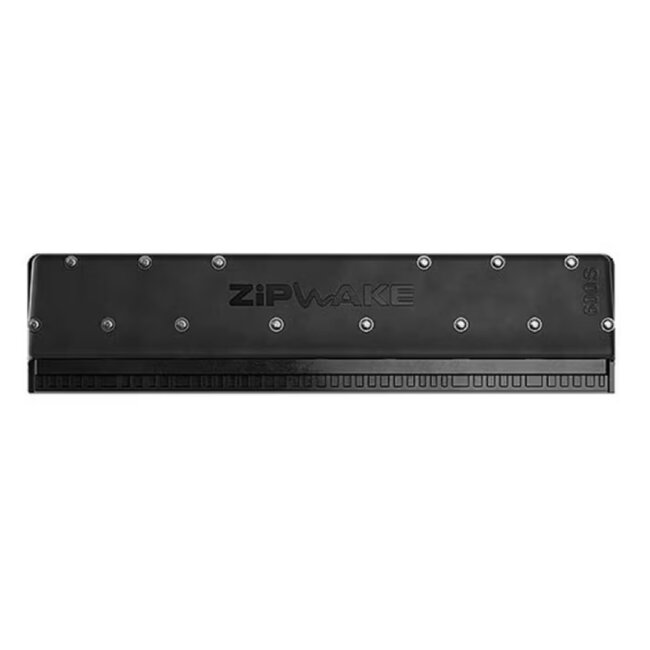

Rechte Interceptors (IT600-S Straight)

Twee interceptors van 600 mm met enkelvoudige servoactuatoren voor snelle, nauwkeurige correcties. Ontworpen voor duurzaamheid en bestand tegen zware maritieme omstandigheden, leveren ze effectieve pitch- en rollcontrole bij hoge snelheden.

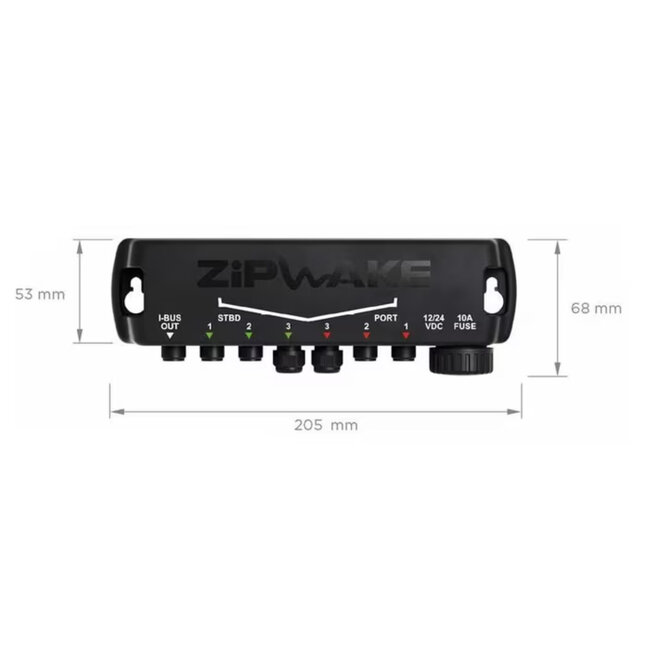

Distributie-eenheid (DU-S)

Levert stroom en connectiviteit. Robuust, waterdicht, oliebestendig en vonkvrij, geschikt voor installatie onder dek. Inclusief 4 m stroomkabel en ingebouwde bescherming. Ondersteunt tot zes interceptors.

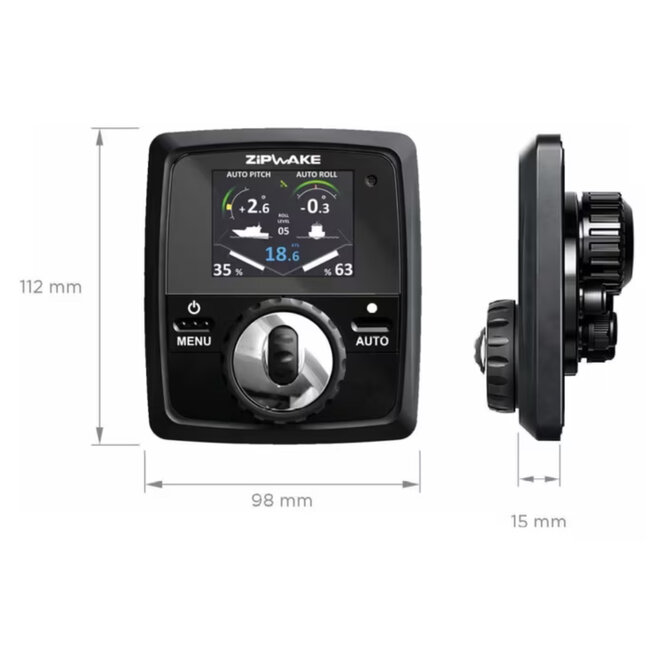

Bedieningspaneel (CP-S)

Zonlicht-afleesbaar kleurendisplay met dubbele draaiknoppen voor handmatige en automatische bediening. Geeft realtime feedback over snelheid, pitch, roll en interceptorposities.

SPECIFICATIES

• Interceptorlengte: 600 mm (23,6 in).
• Interceptortype: Recht.
• Slag: 60 mm (2,4 in).
• Snelheid: 30 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Scheepslengte: Tot 15,5 m (50 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 25 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-S, CP-S).
• Servotype: Enkelvoudige borstelloze servo.
• Connectiviteit: NMEA 2000.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 18–20 kg.

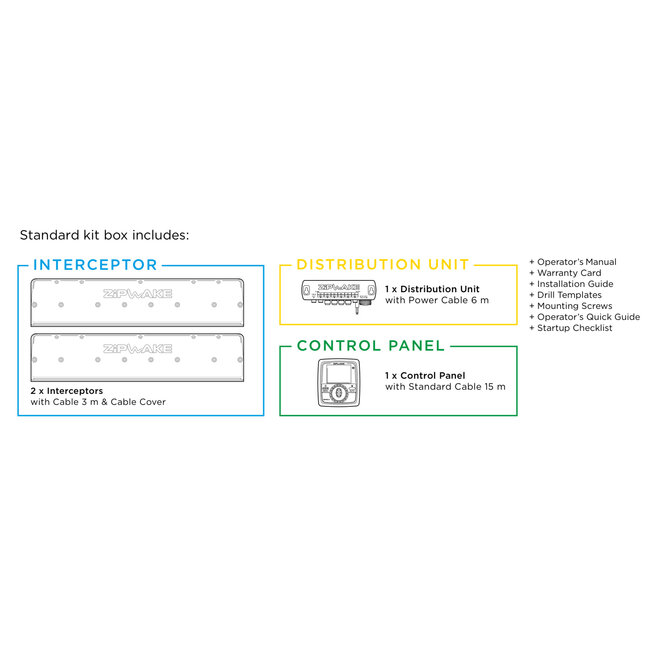

INHOUD VAN DE KIT

• 2 × Rechte interceptors (600 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid S (DU-S) met 4 m stroomkabel.
• 1 × Bedieningspaneel S (CP-S) met standaardkabel.
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De interceptors moeten symmetrisch op de spiegel worden geïnstalleerd met behulp van de meegeleverde boorsjablonen voor nauwkeurige uitlijning. Zorg ervoor dat de bladen vlak aansluiten op het rompoppervlak. Indien kabels door de romp moeten, gebruik altijd waterdichte doorvoeren. De distributie-eenheid moet in een droge, toegankelijke ruimte zoals de machinekamer worden geplaatst, met voldoende ruimte voor kabelgeleiding. Het bedieningspaneel wordt idealiter aan het roer geïnstalleerd voor optimale zichtbaarheid en bediening.
