Professioneel trimsysteem voor schepen tot 18 m. De Zipwake 300S PRO Integrator combineert snelle rechte interceptors met centrale IM-S PRO-besturing, vermindert rol en stampen in realtime en verbetert stabiliteit en brandstofbesparing. Lees meer.
Het Zipwake Series 300S PRO Integrator Module Straight Kitbox Trimsysteem is een professionele trim- en stabilisatieoplossing, ontworpen voor snelle en veeleisende vaartuigen tot 18 m (≈ 60 ft) lang. Als onderdeel van de S PRO-serie levert het hogere prestaties dankzij snellere servoreactie, sterkere componenten en verbeterde duurzaamheid bij continu gebruik.
In tegenstelling tot systemen met een traditioneel bedieningspaneel, beschikt dit model over de Zipwake Integrator Module (IM-S PRO), waarmee meerdere Zipwake-systemen of interceptors centraal kunnen worden bestuurd via één gebruiksvriendelijke interface. Het sluit naadloos aan op multifunctionele displays (MFD’s) en slimme apparaten, ideaal voor vaartuigen met complexe installaties of meerdere motoren.
Met automatische real-time regeling van trim en rol optimaliseert de 300S PRO Integrator Straight Kit de prestaties, verhoogt het comfort en verlaagt het brandstofverbruik. Het compacte, waterdichte en modulaire ontwerp zorgt voor eenvoudige installatie en probleemloze uitbreiding van het systeem.
Gecentraliseerde besturing: De Integrator Module maakt verbinding met meerdere Zipwake-eenheden en MFD’s.
Professionele prestaties: Ontworpen voor intensief gebruik in snelle commerciële en recreatieve boten.
Ultrasnelle servoreactie: Snelle actuatoren corrigeren onmiddellijk trim bij belasting of golfimpact.
Automatische stabilisatie: Past trim en rol continu aan voor optimaal comfort en efficiëntie.
Brandstofbesparing: Vermindert weerstand en verbetert hydrodynamische prestaties.
Compact recht ontwerp: Perfect voor spiegels met beperkte ruimte waar lineaire lift vereist is.
Draadloze configuratie: Monitoren en updaten via de Zipwake-app op smart devices.
Duurzaam en waterdicht: IP68-geclassificeerde interceptors en IP67-geclassificeerde elektronica voor betrouwbare werking.

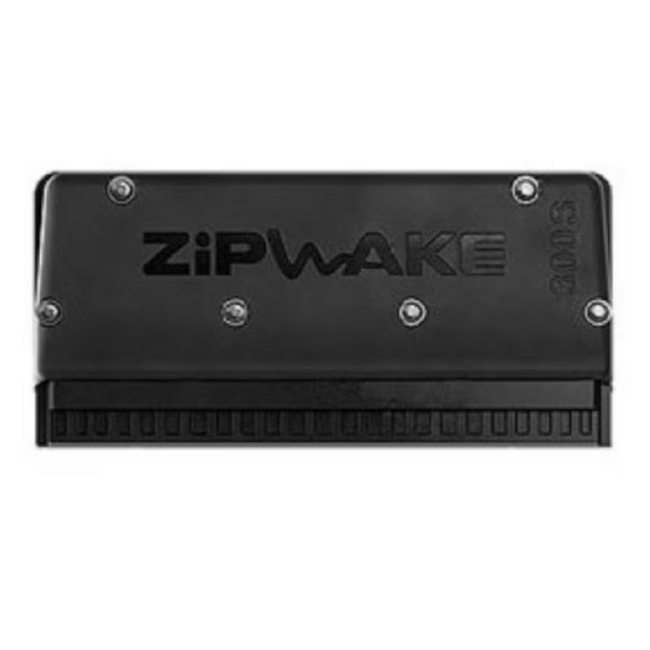

Rechte Interceptors (IT300-S PRO)
Twee rechte interceptors van 300 mm met borstelloze servotechnologie voor snelle en nauwkeurige trimregeling. Hun compacte ontwerp biedt uitstekende prestaties, zelfs bij hoge snelheden, ideaal voor planerende rompen.

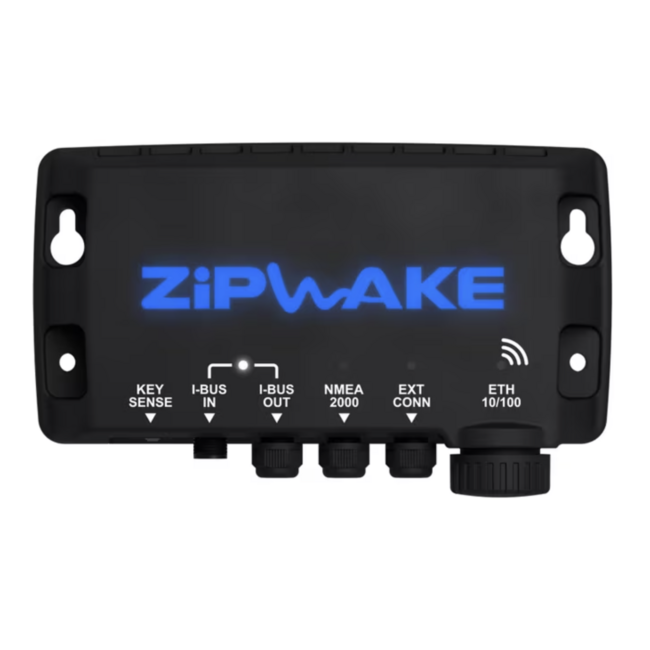

Integrator Module (IM-S PRO)
Compacte, waterdichte module die het traditionele bedieningspaneel vervangt. Verbindt meerdere interceptors of systemen via één netwerk en ondersteunt draadloze bediening en updates via smartphones of tablets. Volledig compatibel met NMEA 2000 en MFD-interfaces.

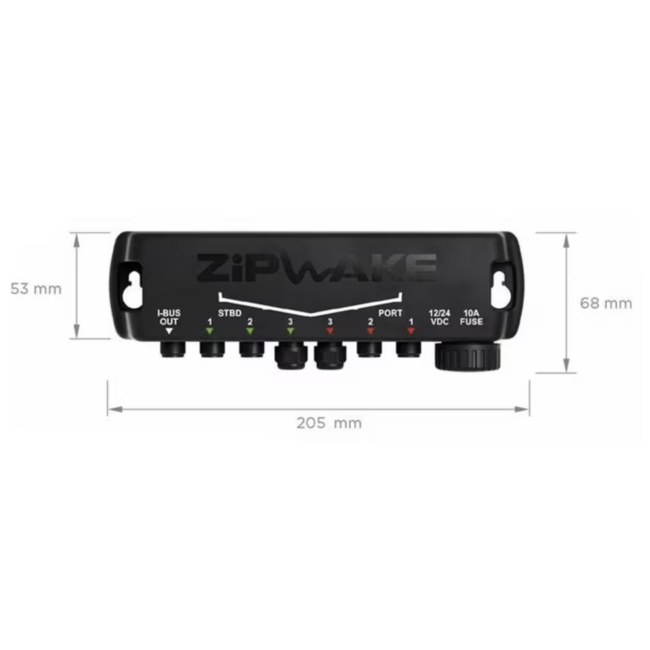

Distributie-eenheid PRO (DU-S PRO)
Levert stroom en gegevens aan maximaal zes interceptors. Waterdicht, oliebestendig en vonkvrij, met geïntegreerde zekeringen en een 4 m stroomkabel. Ideaal voor veilige installatie in de machinekamer of onderdekse ruimtes.
Interceptortype: Recht
Interceptorlengte: 300 mm (11,8 in)
Slag: 30 mm (1,2 in)
Actuatiesnelheid: 20 mm/s
Maximale vaarsnelheid: Tot 60 knopen (≈ 110 km/u)
Scheepslengte: Tot 18 m (≈ 60 ft)
Spanningsbereik: 12 – 32 V DC
Vermogensverbruik: Ca. 25 W max.
Beschermingsklasse: IP68 (interceptors), IP67 (DU & IM modules)
Servotype: Borstelloos, onderdompelbaar
Stekkertype: M12, 5-pins
Kabellengte: 3 m standaard (uitbreidbaar)
Bedrijfstemperatuur: 0 °C tot +40 °C (32 °F – 104 °F)
Opslagtemperatuur: –40 °C tot +90 °C (–40 °F – 194 °F)
Kitgewicht: ≈ 12 kg (26 lb)

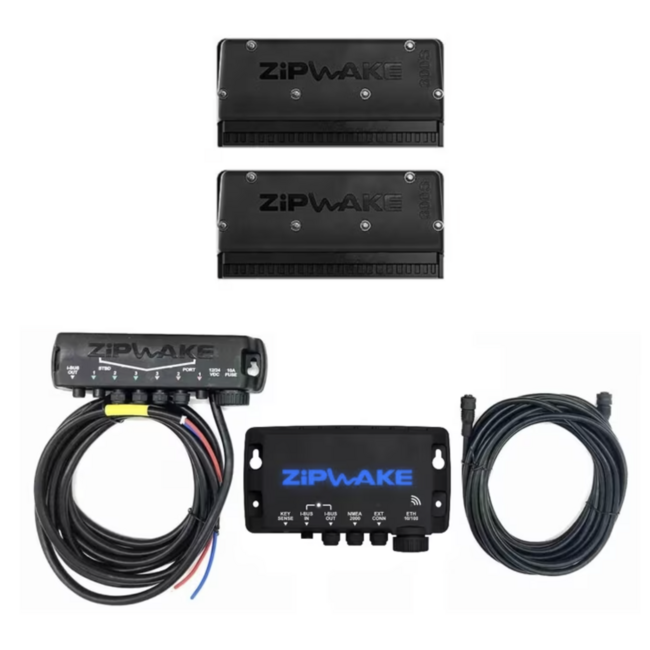

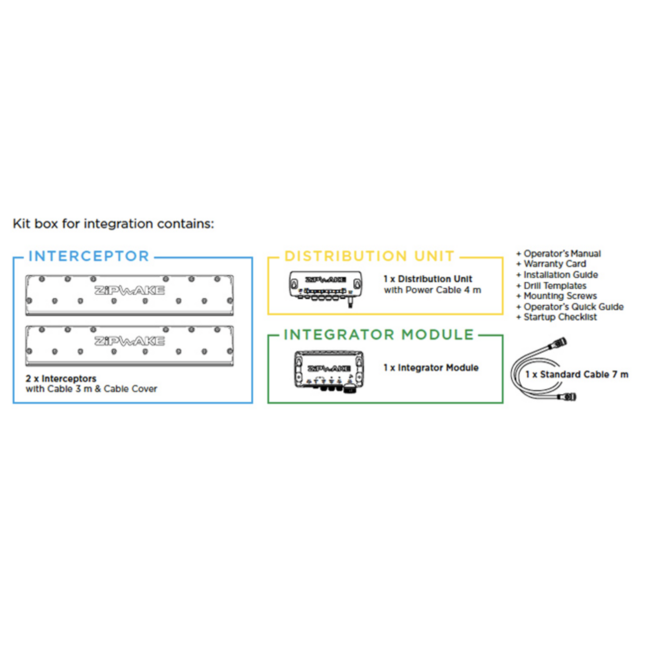

2 × Rechte interceptors (300 mm) met 3 m kabels en montageplaten
1 × Distributie-eenheid PRO (DU-S PRO) met 4 m stroomkabel
1 × Integrator Module (IM-S PRO)
1 × Standaardverlengkabel
Gebruikershandleiding
Installatiehandleiding
Boorsjablonen
Montageschroeven
Snelstartgids
Garantiekaart
De Integrator Module kan flexibel worden gemonteerd achter de stuurstand, op de flybridge of in de machinekamer. De compacte afmetingen en het waterdichte ontwerp vergemakkelijken de installatie, terwijl standaard Ethernet-aansluitingen eenvoudige integratie met MFD’s mogelijk maken. De rechte interceptors moeten vlak op de spiegel worden gemonteerd voor optimale waterstroom en efficiëntie. Correcte afdichting en uitlijning van kabeldoorvoeren zijn essentieel om de IP-beschermingsgraad te behouden.
