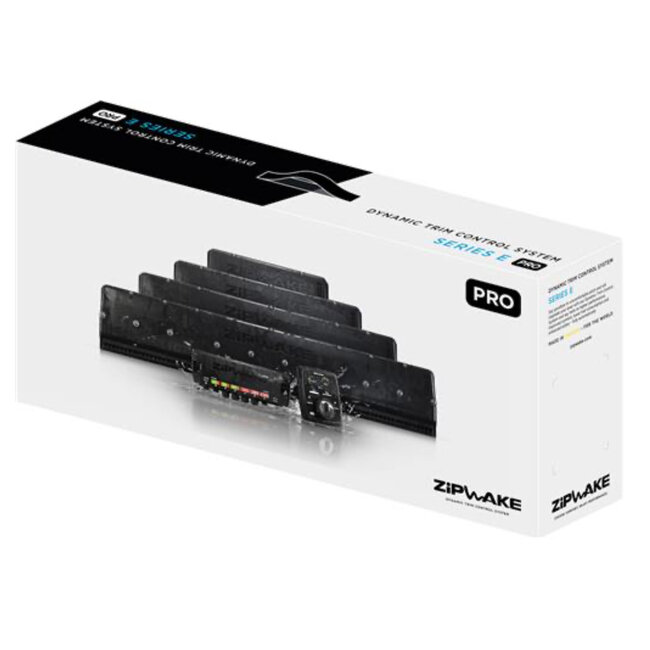

Zipwake Series 1000E PRO Rechte Kitbox Trimsysteem

Het Zipwake Series 1000E PRO Rechte Kitbox Trimsysteem is een krachtige automatische trimoplossing, ontworpen voor grote en professionele schepen tot 30 m (100 ft) en snelheden tot 60 knopen (≈ 110 km/u). Als onderdeel van de E PRO Serie biedt dit systeem een sterkere constructie, dubbele servoactuatoren, een slag van 60 mm en verhoogde duurzaamheid in vergelijking met de standaard Serie E, waardoor het geschikt is voor intensief professioneel gebruik.

Met een paar rechte interceptors van 1000 mm levert deze kit maximale hefkracht en stabiliteit, vermindert pitch en roll in realtime en verbetert brandstofefficiëntie en comfort aan boord. Het E PRO bedieningspaneel biedt intuïtieve en gecentraliseerde bediening via een groot, zonlichtleesbaar kleuren­display met dubbele draaiknoppen voor optimale controle onder alle omstandigheden.

KENMERKEN

• Automatische stabilisatie: Ingebouwde GPS, gyro en 3D-versnellingssensoren corrigeren pitch en roll direct.
• Professioneel ontwerp: Ontwikkeld voor continu gebruik onder zware omstandigheden.
• Rechte interceptors: 1000 mm interceptors bieden uitstekende hefkracht voor grote rompen.
• E PRO voordeel: Sterkere constructie, snellere dubbele servoactuatoren en langere slag voor hogere efficiëntie.
• Brandstofbesparing: Geoptimaliseerde trim vermindert weerstand en brandstofverbruik.
• Schaalbaar systeem: Ondersteunt tot zes interceptors per distributie-eenheid zonder extra connectors.
• Gebruiksvriendelijke bediening: E PRO bedieningspaneel met groot display en draaiknoppen.
• Updatebare software: Updates beschikbaar via de Zipwake-website.

HOOFDONDERDELEN

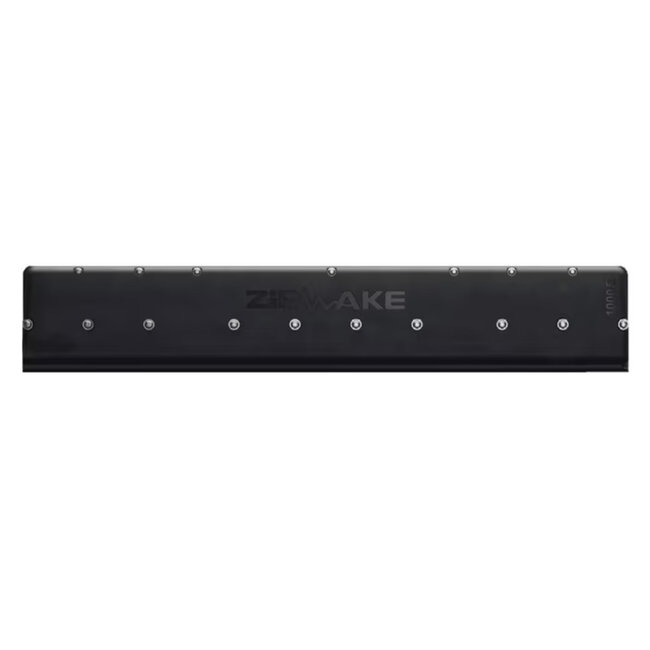

Rechte Interceptors (IT1000-E PRO Straight)

Twee rechte interceptors van 1000 mm met dubbele borstelloze servoactuatoren. Volledig waterdicht en schokbestendig, voor snelle en nauwkeurige trimcorrectie onder zware belasting.

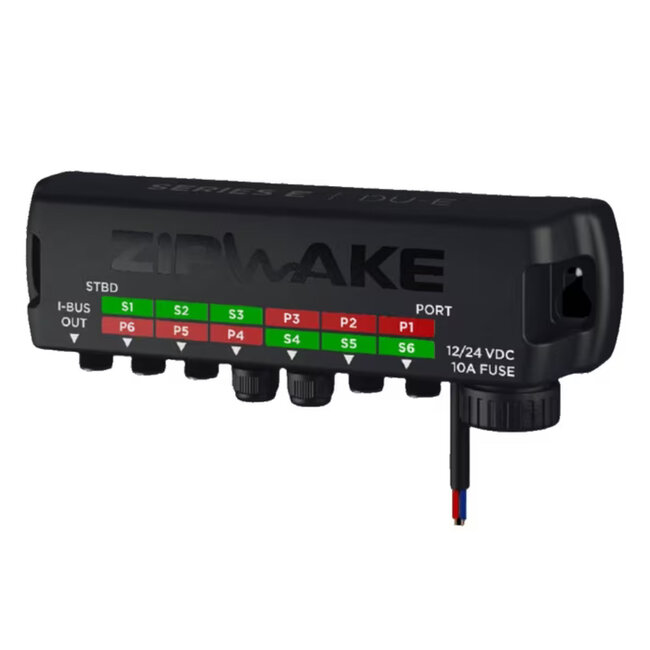

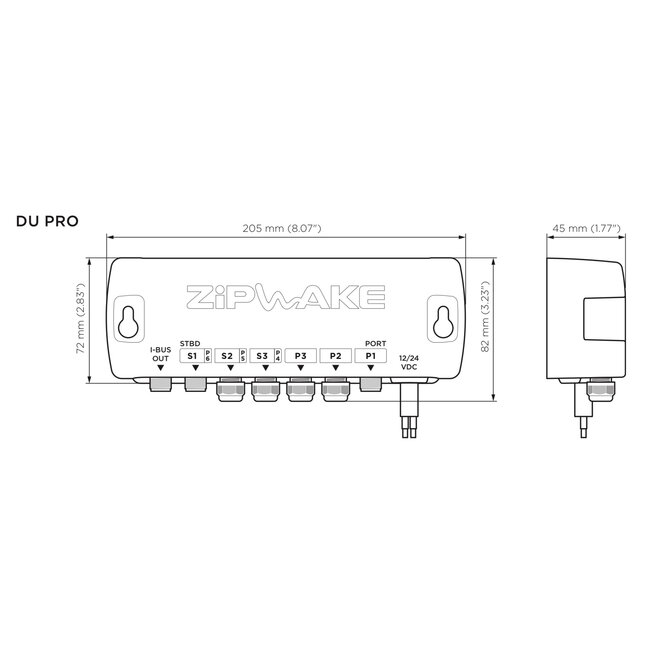

Distributie-eenheid PRO (DU-E PRO)

Sterke, waterdichte, olie- en vonkbestendige eenheid die tot zes interceptors van voeding en aansturing voorziet. Inclusief geïntegreerde elektrische beveiliging en 4 m stroomkabel.

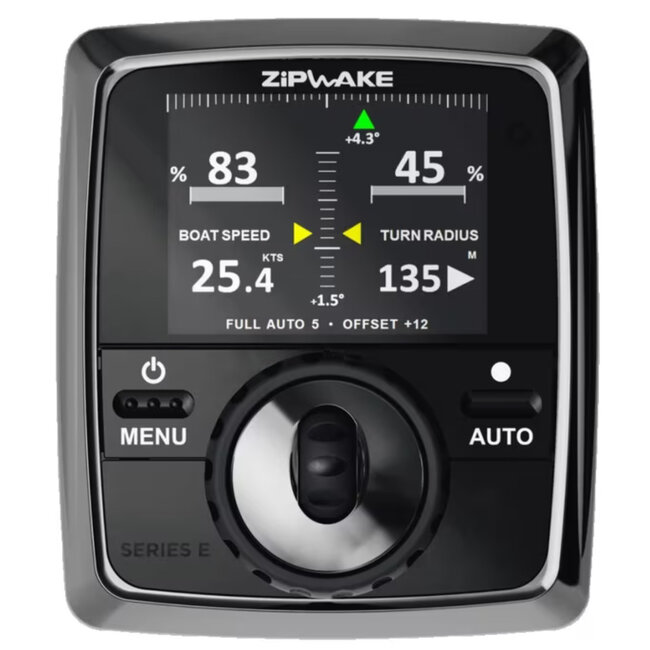

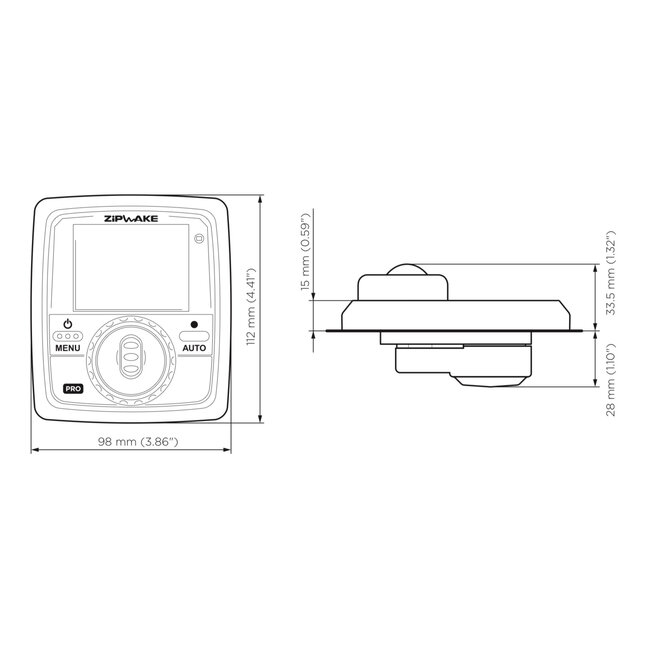

Bedieningspaneel PRO (CP-E PRO)

Groot 3D-kleuren­display leesbaar in zonlicht met dubbele draaiknoppen. Maakt intuïtieve handmatige aanpassingen en volledige automatische stabilisatie mogelijk. Toont in realtime snelheid, pitch, roll en interceptorpositie.

SPECIFICATIES

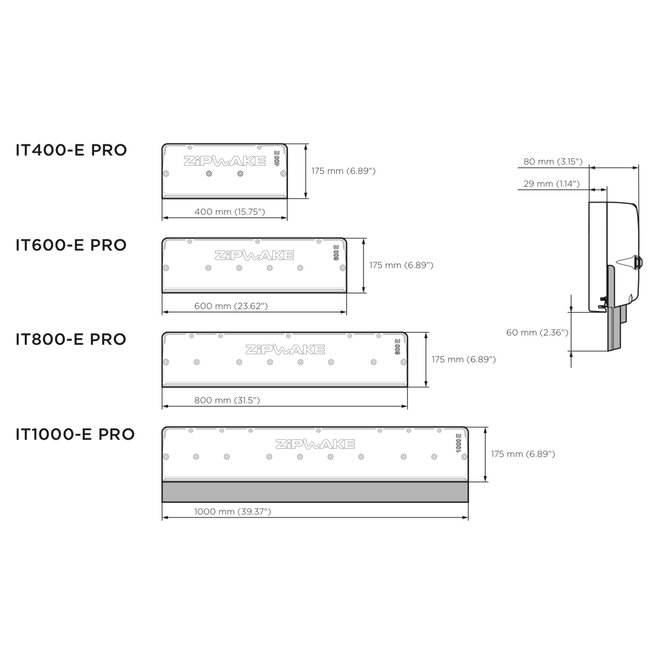

• Interceptorlengte: 1000 mm (39,4 in)
• Interceptortype: Recht
• Slag: 60 mm (2,4 in)
• Snelheid: 40 mm/s
• Maximale vaarsnelheid: Tot 60 knopen (≈ 110 km/u)
• Scheepslengte: Tot 30 m (100 ft)
• Spanningsbereik: 12–32 V DC
• Vermogensverbruik: Ca. 50 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-E PRO, CP-E PRO)
• Servotype: Dubbele borstelloze servoactuatoren
• Connectiviteit: NMEA 2000
• Kabellengte: 3 m standaard (verlengbaar)
• Bedrijfstemperatuur: 0 °C – +40 °C
• Opslagtemperatuur: –40 °C – +90 °C
• Gewicht kitbox: Ca. 25–28 kg

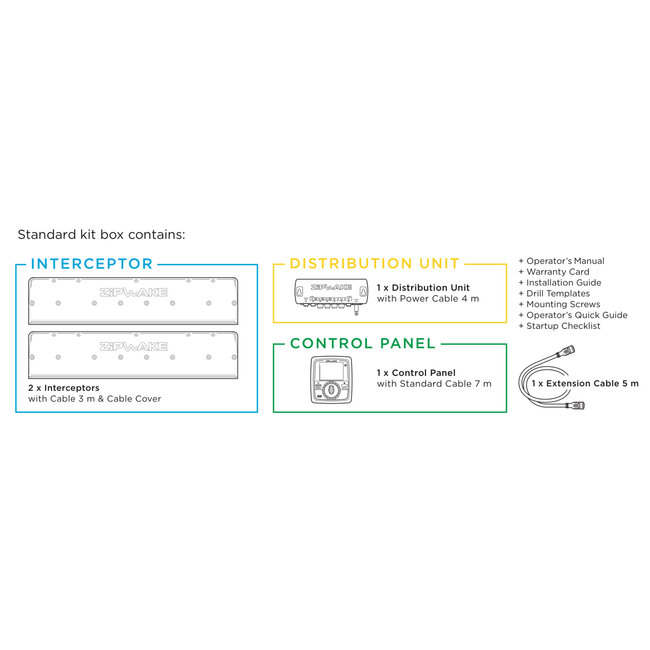

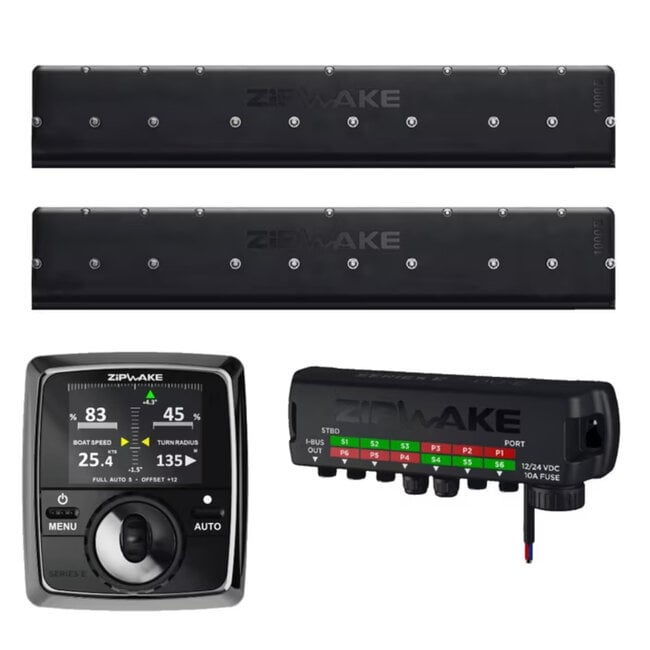

INHOUD VAN DE KIT

• 2 × Rechte interceptors (1000 mm) met 3 m kabels en montageplaten
• 1 × Distributie-eenheid PRO (DU-E PRO) met 4 m stroomkabel
• 1 × Bedieningspaneel PRO (CP-E PRO) met standaardkabel
• 1 × Verlengkabel
• Gebruikershandleiding
• Installatiehandleiding
• Boorsjablonen
• Montageschroeven
• Snelstartgids
• Garantiekaart

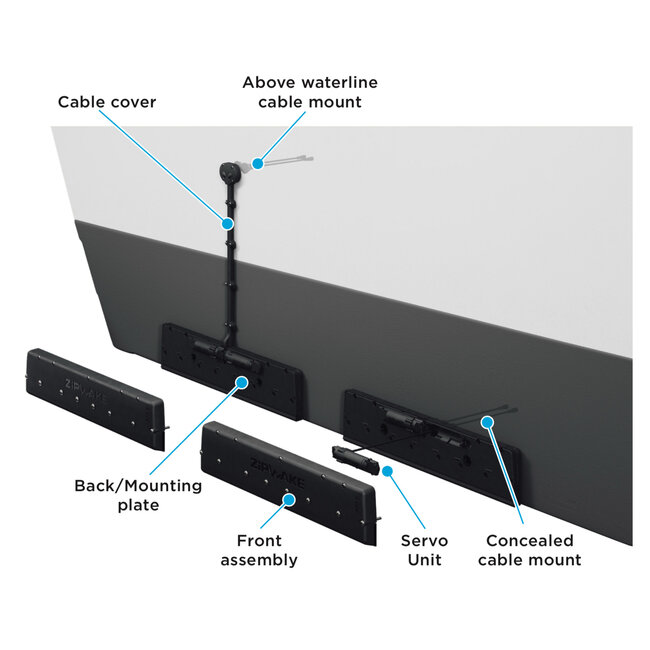

INSTALLATIE-INSTRUCTIES

De 1000 mm rechte interceptors vereisen voldoende ruimte op de spiegel en zorgvuldige uitlijning. Gebruik de meegeleverde boorsjablonen voor nauwkeurige montage en zorg dat de bladen vlak met de romp liggen. Voor kabels onder de waterlijn moeten waterdichte doorvoeren worden gebruikt. Plaats de DU-E PRO in een droge, toegankelijke ruimte (bijv. machinekamer) en het CP-E PRO bij het roer voor maximale zichtbaarheid en bedieningsgemak. Het modulaire systeem laat uitbreiding met tot zes interceptors toe, maar de belasting moet vooraf worden gepland.

BROCHURE

• Zipwake Serie E PRO Productspecificaties
• Zipwake Serie E PRO Installatiehandleiding
• Zipwake Video Hoe het werkt
