Hochleistungs-Zipwake 600E PRO-Trimsystem für Boote bis 30 m. Dual-Servoantriebe sorgen für schnelle, automatische Trimm- und Rollstabilisierung, verbessern Komfort, Sicherheit und Kraftstoffeffizienz bei professionellem, anspruchsvollem Einsatz. Lesen Sie mehr.

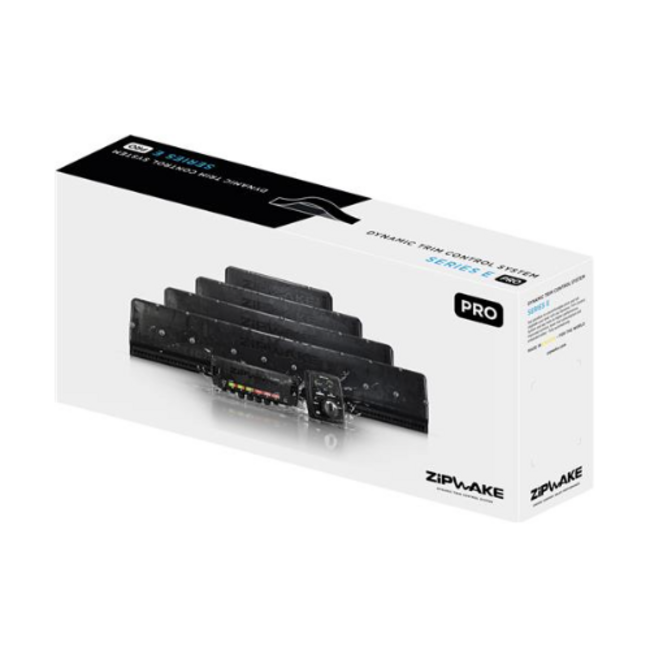

Das Zipwake Series 600E PRO Straight Kit Box Trim System ist ein professionelles, dynamisches Trimmkontrollsystem, das für Boote bis zu 30 m (100 ft) Länge und Geschwindigkeiten bis zu 60 Knoten entwickelt wurde. Als Teil der Series E PRO bietet es eine erweiterte Hubkraft, schnellere Reaktionszeit und verbesserte Haltbarkeit für intensiven professionellen Einsatz.
Ausgestattet mit zwei 600 mm geraden Interceptoren, bietet das System präzise automatische Stabilisierung von Pitch und Roll, wodurch der Komfort, die Sicherheit und die Kraftstoffeffizienz verbessert werden. Die PRO-Interceptoren verfügen über einen längeren Hub (60 mm), eine schnellere Betätigungsgeschwindigkeit (40 mm/s) und doppelte bürstenlose Servomotoren für maximale Leistung und Langlebigkeit. Das System arbeitet vollautomatisch, integriert sich nahtlos in NMEA 2000-Netzwerke und sorgt für ein reibungsloses, sicheres Fahrerlebnis.
Gerade Interceptor-Konfiguration (600 mm): Ideal für flache Spiegel, sorgt für gleichmäßigen Auftrieb und präzise Trimmsteuerung.
PRO-Doppelservo-Technologie: Bürstenlose Hochgeschwindigkeits-Servoantriebe ermöglichen sofortige Reaktion und maximale Zuverlässigkeit.
Automatische Stabilisierung: Integrierte GPS-, Gyro- und 3D-Sensoren korrigieren Pitch- und Rollbewegungen in Echtzeit.
Kraftstoffeffizienz: Reduziert Widerstand und Wellenbildung, verbessert den Trimmwinkel und verringert den Verbrauch.
Robuste Konstruktion: IP68-zertifizierte Interceptoren und IP67-zertifizierte Elektronik gewährleisten Langlebigkeit unter rauen Bedingungen.

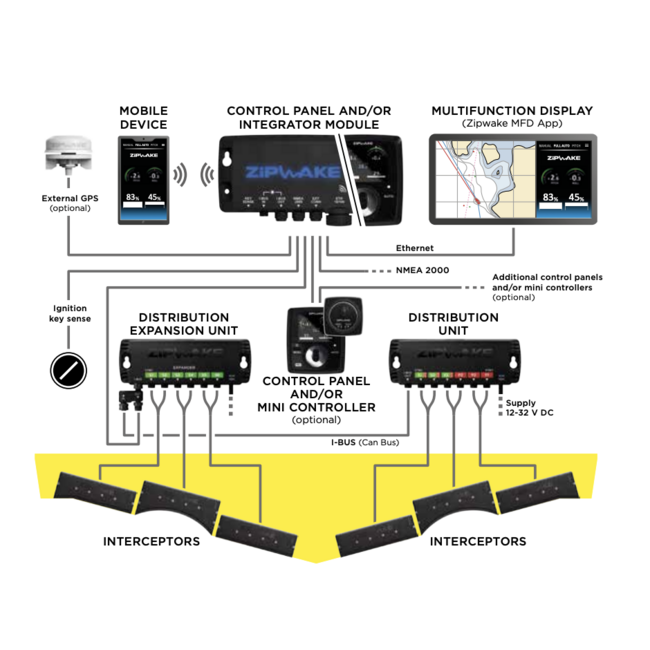

Erweiterbare Systemarchitektur: Unterstützt bis zu sechs Interceptoren ohne zusätzliche Netzteile oder Anschlüsse.

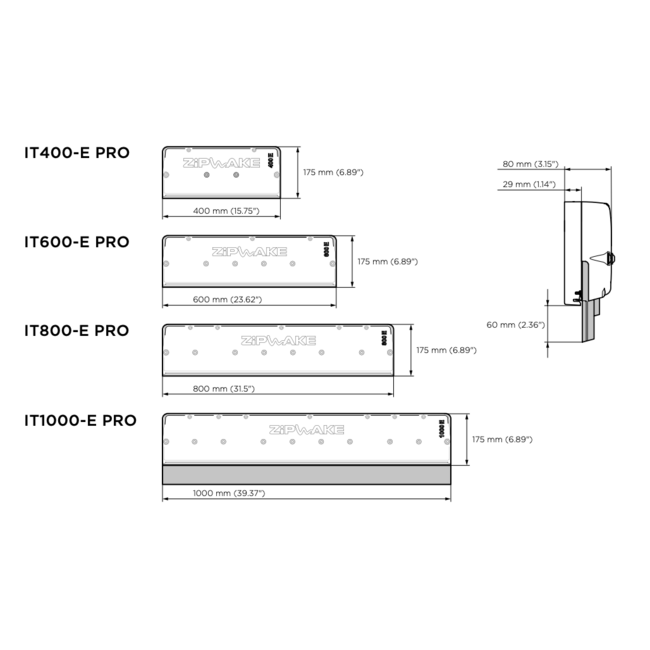

Gerade Interceptoren (IT600-E PRO Straight)
Zwei 600 mm lange Interceptoren mit doppelt bürstenlosen Servomotoren bieten schnelle Blattenbewegungen und präzise Stabilisierung auch bei hoher Geschwindigkeit.

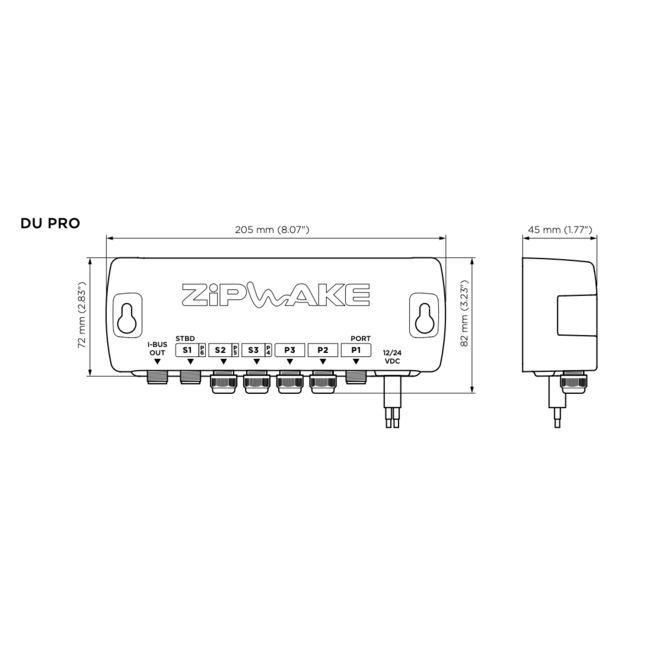

Verteilungseinheit (DU-E PRO)
Das zentrale Energie- und Kommunikationsmodul, das die Interceptoren mit Strom versorgt und über integrierten Schutz gegen Überlastung und Kurzschluss verfügt. Wasserdicht (IP67), ölbeständig und zündgeschützt – ideal für die Installation im Maschinenraum.
Bedienfeld (CP-E PRO)
Ein sonnenlichtlesbares 3D-Bedienfeld mit großem Farbdisplay und zwei Drehreglern für einfache manuelle Steuerung. Ermöglicht automatischen Betrieb und zeigt Geschwindigkeit, Pitch- und Rollwinkel sowie Interceptorpositionen in Echtzeit an.
Interceptortyp: Gerade (flacher Spiegel)
Interceptorlänge: 600 mm (23,6 in)
Blatthub: 60 mm (2,4 in)
Betätigungsgeschwindigkeit: 40 mm/s
Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)
Bootslänge: Bis zu 30 m (≈ 100 ft)
Spannungsbereich: 12–32 V DC
Leistungsaufnahme: 50 W max.
Schutzklasse: IP68 (Interceptoren), IP67 (DU & CP)
Servotyp: Doppelt bürstenlos, untertauchbar
Steckertyp: M12 5-polig, rund
Kabellänge: 3 m Standard (verlängerbar auf 6 m)
Betriebstemperatur: 0 °C – +40 °C
Lagertemperatur: –40 °C – +90 °C
Kitgewicht: Ca. 18 kg (je nach Konfiguration)
2 × Gerade Interceptoren (600 mm) mit 3 m Kabeln und Montageplatten
1 × Verteilungseinheit (DU-E PRO) mit 4 m Stromkabel
1 × Bedienfeld (CP-E PRO)
1 × Verlängerungskabel
Bedienungsanleitung
Installationshandbuch
Bohrschablonen
Montageschrauben
Schnellstartanleitung
Garantiekarte
Die geraden Interceptoren werden bündig am Heckspiegel montiert, um eine gleichmäßige Auftriebskraft zu gewährleisten. Das Bedienfeld sollte an der Steuerkonsole montiert werden, während die Verteilungseinheit unter Deck in einem trockenen, zugänglichen Bereich installiert wird.
Kabeldurchführungen unterhalb der Wasserlinie müssen mit wasserdichten Dichtungen versehen werden, um den IP-Schutz zu erhalten. Das modulare System ermöglicht eine Erweiterung auf bis zu sechs Interceptoren ohne zusätzliche Netzteile oder Anschlüsse.
