Zipwake Series 600E PRO Integrator Module Straight Kit Box

Das Zipwake Series 600E PRO Integrator Module Straight Kit Box ist ein hochmodernes, dynamisches Trimmkontrollsystem, das für professionelle und kommerzielle Schiffe bis zu 30 m Länge (≈ 100 ft) und Geschwindigkeiten von bis zu 60 Knoten entwickelt wurde.
Als Teil der E PRO-Serie stellt es die nächste Generation der vollautomatischen Trimsysteme von Zipwake dar – mit schnellerem Ansprechverhalten, stärkerem Hub und höherer Zuverlässigkeit bei langen Betriebszeiten unter anspruchsvollen Bedingungen.

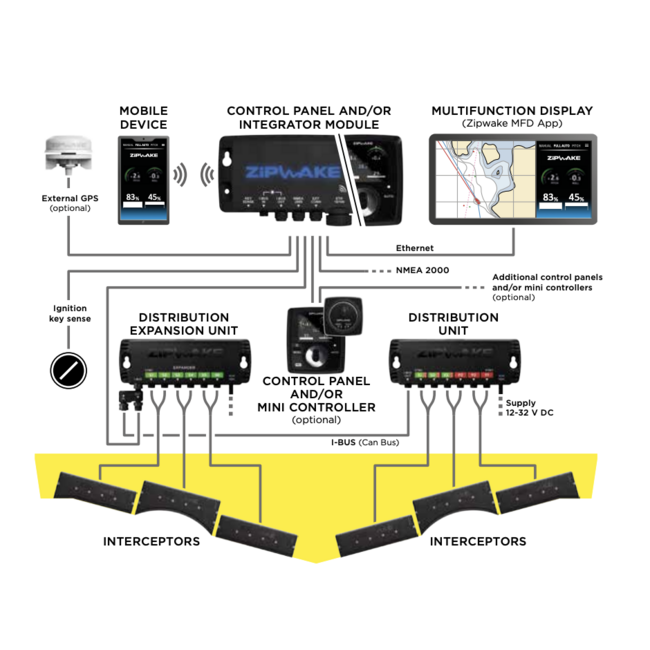

Im Gegensatz zu Standardkonfigurationen ersetzt diese Version das herkömmliche Steuerpanel durch ein Integrator Module (IM-E PRO), das eine nahtlose Integration mit Multifunktionsdisplays (MFDs), NMEA 2000-Netzwerken und Smart-Geräten ermöglicht. Die 600 mm langen geraden Interceptoren bieten eine präzise Nick- und Rollkontrolle für Gleit- und Halbgleitboote, reduzieren den Kraftstoffverbrauch und verbessern den Fahrkomfort erheblich.

MERKMALE

• Gerade Konfiguration (600 mm): Ideal für flache Heckspiegel, sorgt für gleichmäßigen Auftrieb über den gesamten Rumpf.

• PRO-Doppelservotechnologie: Hochgeschwindigkeits-bürstenlose Aktuatoren (40 mm/s) mit 60 mm Hub für präzise und langlebige Bewegungssteuerung.

• Integrator Module (IM-E PRO): Zentrale Steuereinheit, die direkt mit MFDs und NMEA 2000-Systemen verbunden wird – kein separates Steuerpanel erforderlich.

• Automatische Stabilisierung: Integriertes GPS, Gyroskop und 3D-Beschleunigungssensoren optimieren kontinuierlich Trimm und Krängung.

• Professionelle Haltbarkeit: IP68-Interceptoren und IP67-Elektronik für langfristigen Marineeinsatz.

• Kraftstoffeffizienz: Reduzierter Widerstand und optimierte Rumpflage für bessere Leistung und Reichweite.

• Modulare Skalierbarkeit: Unterstützt bis zu sechs Interceptoren ohne zusätzliche Steckverbinder oder Stromversorgungen.

HAUPTKOMPONENTEN

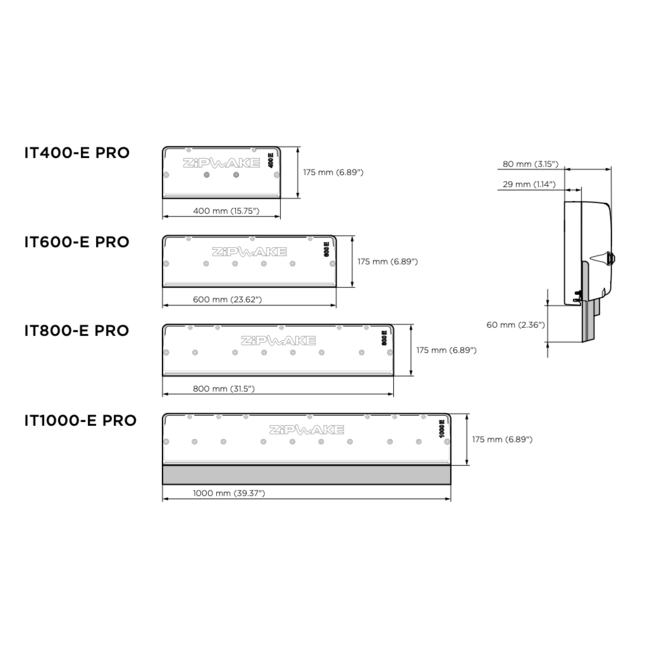

Gerade Interceptoren (IT600-E PRO Straight)
Zwei 600 mm lange gerade Interceptoren mit doppelt bürstenlosen Servomotoren für schnelle Blattbewegung und präzise Trimmsteuerung auch bei hohen Geschwindigkeiten.

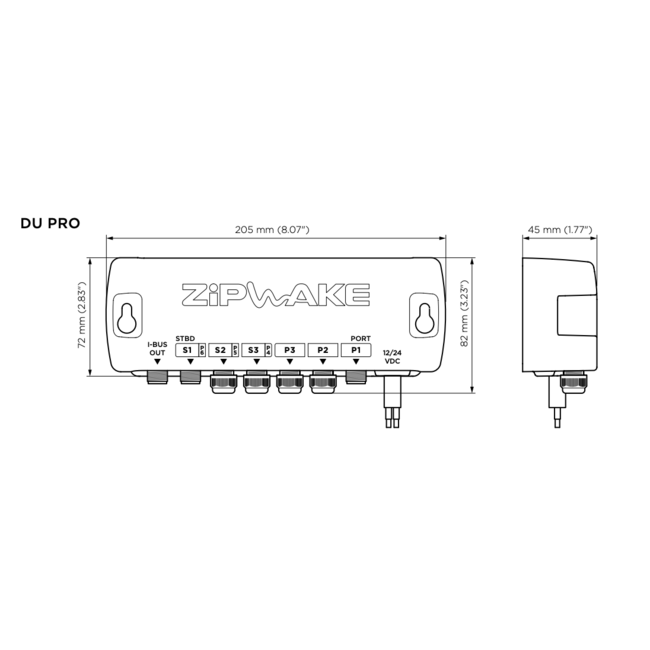

Verteiler-Einheit (DU-E PRO)
Versorgt die Interceptoren mit Strom und Datenkommunikation; robust, öl- und wasserbeständig (IP67) sowie zündgeschützt – für sichere Installation unter Deck.

Integrator-Modul (IM-E PRO)
Kompakte, wasserdichte Steuereinheit, die das Zipwake-System mit MFDs und Smart-Geräten über NMEA 2000 verbindet. Ermöglicht drahtlose Konfiguration, Überwachung und Firmware-Updates über die Zipwake-App.

TECHNISCHE DATEN

• Interceptortyp: Gerade (Installation am flachen Heckspiegel)

• Interceptorlänge: 600 mm (23,6 in)

• Blatthub: 60 mm (2,4 in)

• Betätigungsgeschwindigkeit: 40 mm/s

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)

• Bootslänge: Bis zu 30 m (≈ 100 ft)

• Spannungsbereich: 12 – 32 V DC

• Leistungsaufnahme: ≈ 50 W max

• Schutzart: IP68 (Interceptoren), IP67 (IM & DU)

• Servotyp: Doppelt bürstenlos, untertauchbar

• Steckverbinder: M12 5-polig

• Kabellänge: 3 m Standard (erweiterbar auf 6 m)

• Betriebstemperatur: 0 °C – +40 °C

• Lagertemperatur: –40 °C – +90 °C

• Kit-Gewicht: ≈ 18 kg (abhängig von der Konfiguration)

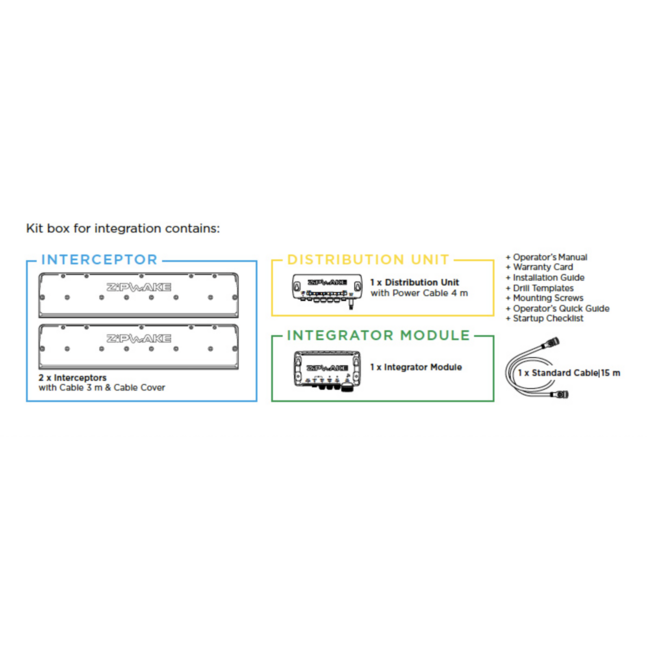

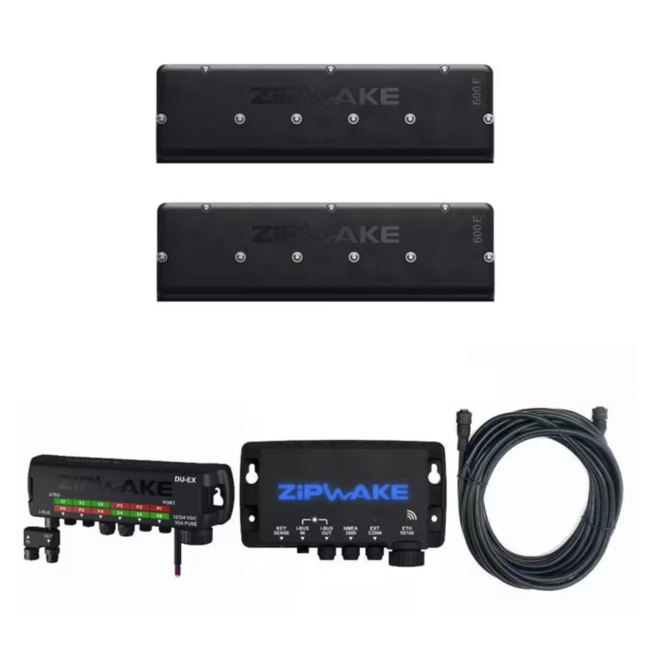

LIEFERUMFANG

• 2 × Gerade Interceptoren (600 mm) mit 3 m Kabeln und Montageplatten

• 1 × Verteiler-Einheit (DU-E PRO) mit 4 m Stromkabel

• 1 × Integrator-Modul (IM-E PRO)

• 1 × Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Montageschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

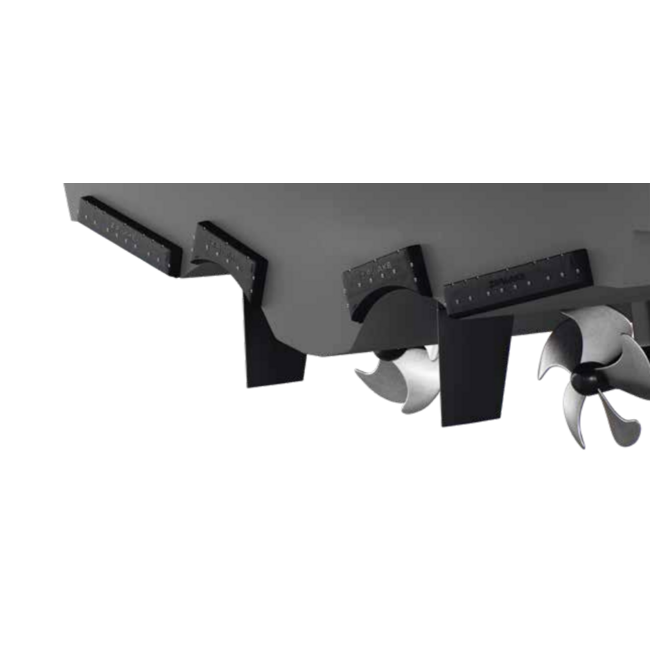

Die geraden Interceptoren sollten bündig mit dem Heckspiegel montiert werden, um symmetrischen Auftrieb und stabile Trimmleistung zu gewährleisten. Verwenden Sie die mitgelieferten Schablonen für eine präzise Ausrichtung.
Die Verteiler-Einheit sollte in einem trockenen, leicht zugänglichen Technikraum installiert werden, während das Integrator-Modul in der Nähe des Steuerstands oder Netzwerk-Hubs positioniert wird, um eine optimale Verbindung mit MFDs und NMEA 2000 zu ermöglichen.
Kabeldurchführungen unterhalb der Wasserlinie müssen mit wasserdichten Tüllen abgedichtet werden, um die IP-Schutzklasse zu erhalten. Das modulare Design erlaubt die einfache Erweiterung auf bis zu sechs Interceptoren und gewährleistet eine zukunftssichere, effiziente Installation für den professionellen Einsatz.
