Zipwake Serie 800E PRO Integratormodul Gerade Kit-Box Trimm-System

Die Zipwake Serie 800E PRO Integratormodul Gerade Kit-Box ist ein hochmodernes, dynamisches Trimmkontrollsystem für große und schnelle Boote, die höchste Präzision und Leistung benötigen. Als Teil der E-PRO-Serie verbessert sie die Standard-Serie E durch erweiterte Doppel-Servoantriebe, verstärkte Elektronik und umfassende Bewegungsregelung für anspruchsvolle Bedingungen.

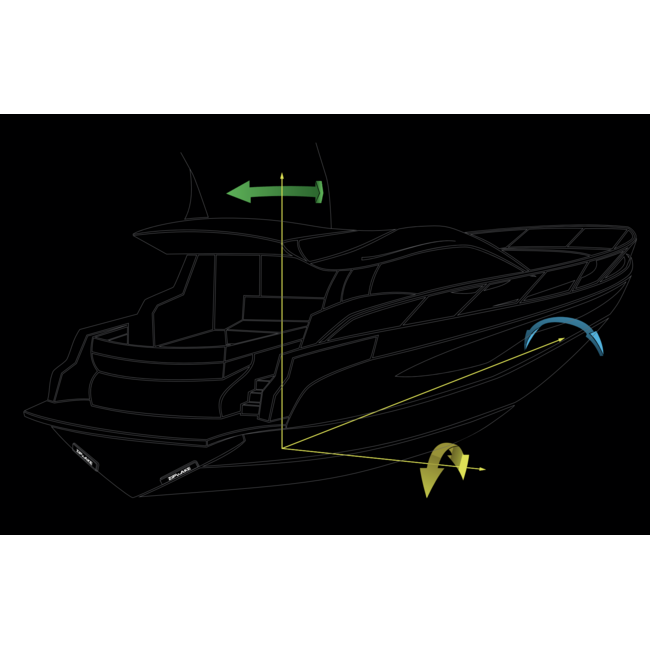

Das System ist für Gleit- und Halbgleitboote bis etwa 30 m (≈ 100 ft) konzipiert und kontrolliert aktiv Stampf- und Rollbewegungen, um Auftrieb zu optimieren, Widerstand zu reduzieren und Stabilität bei wechselnder Last zu erhöhen. Mit seinen geraden 800-mm-Interceptoren und hoher Aktuierungsgeschwindigkeit eignet sich die Serie 800E PRO ideal für kommerzielle Arbeitsboote, Patrouillenfahrzeuge oder größere Freizeit- und Luxusboote.

MERKMALE

• Gerade Konfiguration (800 mm): Lange Interceptoren für flache Heckspiegel, die außergewöhnlichen Auftrieb und stabile Trimmleistung bieten.

• Doppelte bürstenlose PRO-Servos: Robustes Doppelantriebssystem für maximale Geschwindigkeit und Drehmoment bei Echtzeit-Trimmkorrekturen.

• Automatische Bewegungsregelung: Integrierte Sensoren und Steuerelektronik eliminieren Stampfen und Rollen dynamisch.

• Verbesserte Kraftstoff- und Fahreffizienz: Durch optimierte Trimmstellung wird der Widerstand reduziert und die Gesamtleistung gesteigert.

• Robuste, wasserdichte Bauweise: Interceptoren nach IP68 und Elektronik nach IP67 für den professionellen Einsatz.

• Integrator-Modul-Schnittstelle: Vollständige Integration in die Bordelektronik ohne separates Bedienpanel.

• Erweiterbare Architektur: Unterstützt bis zu sechs Interceptoren pro Distribution Unit für große Installationen.

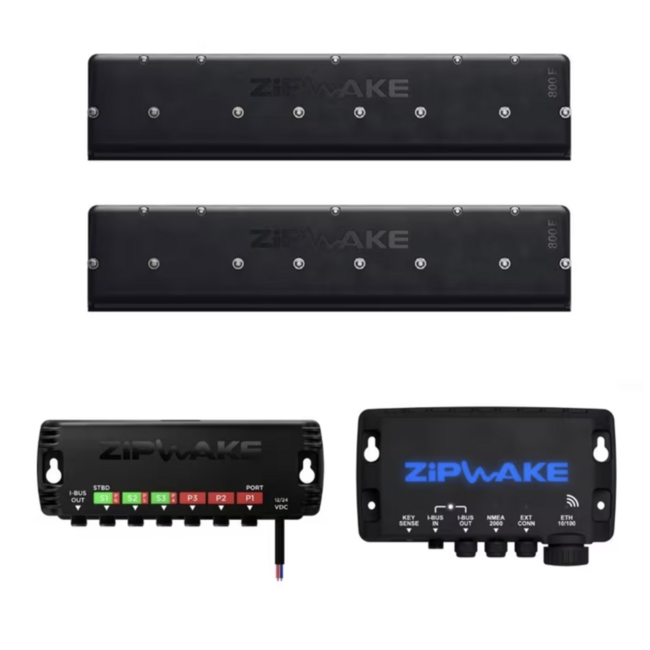

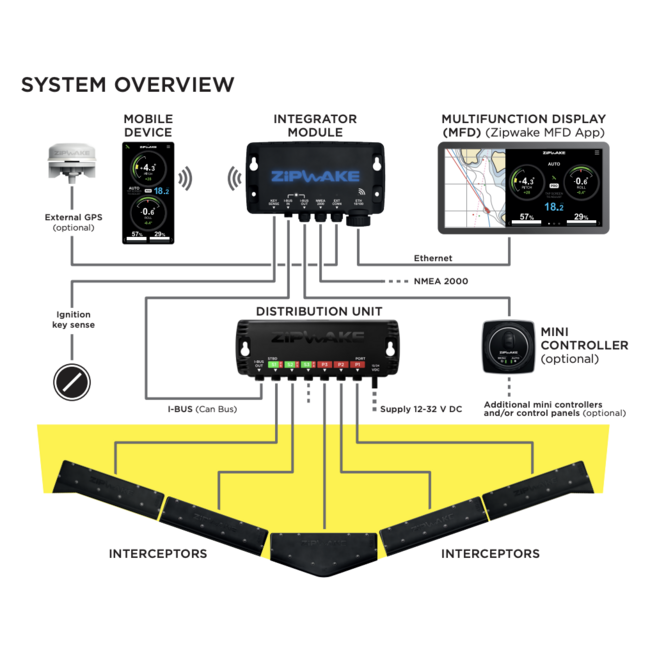

HAUPTKOMPONENTEN

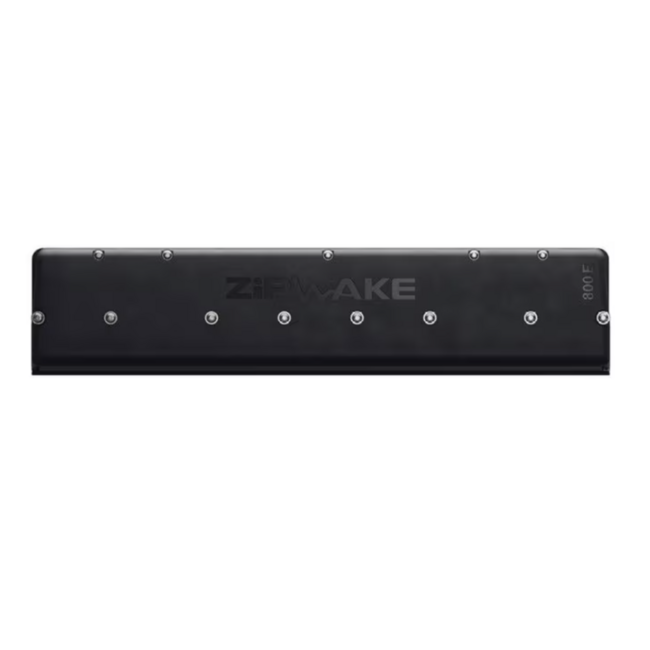

Gerade Interceptoren (IT800-E PRO Gerade)
Ein Paar 800-mm-Interceptoren mit bürstenlosen Doppel-Servoantrieben. Die verlängerten Blätter bieten starke Auftriebskraft und präzise Trimmkontrolle für große Boote.

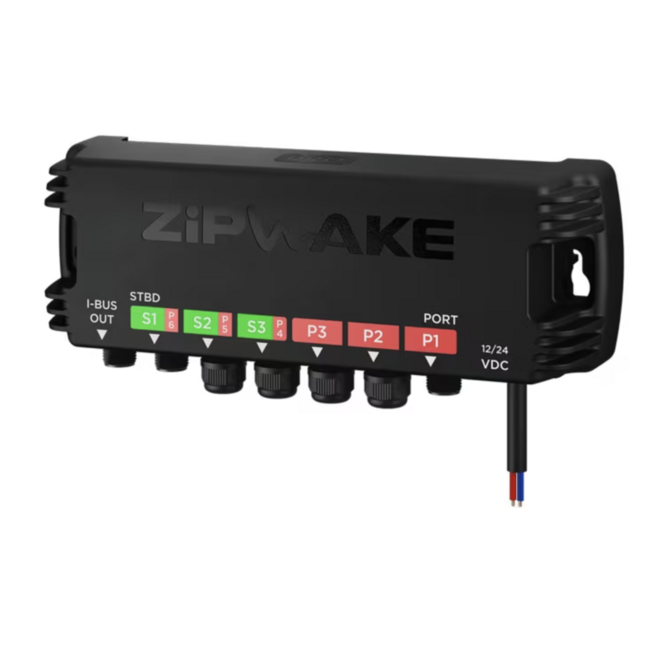

Distribution Unit (DU-PRO / DU-EX PRO)
Eine robuste, wasserdichte Strom- und Kommunikationseinheit mit integrierten Schutzfunktionen, Spannungsmanagement und Unterstützung für Mehrfach-Servo-Konfigurationen.

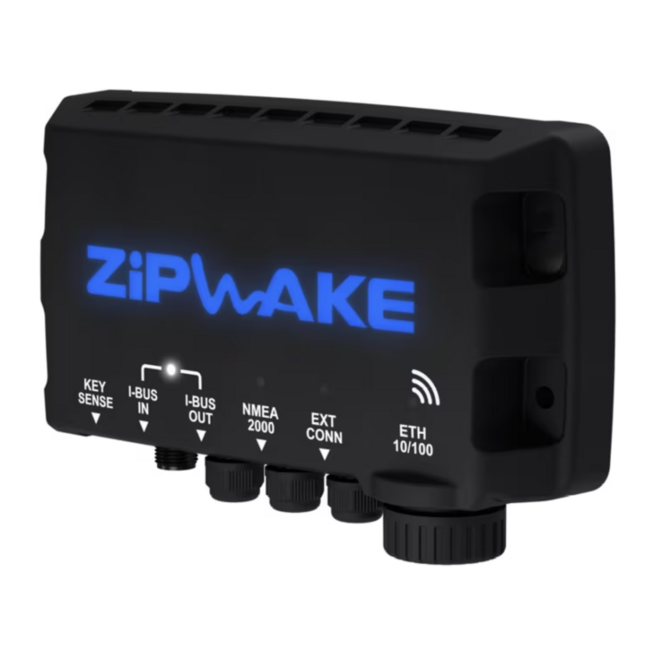

Integratormodul
Das zentrale Steuer- und Kommunikationsmodul des Systems, das ein herkömmliches Bedienpanel ersetzt und mit Gyroskopen, Beschleunigungssensoren und Elektronik-Schnittstellen ausgestattet ist.

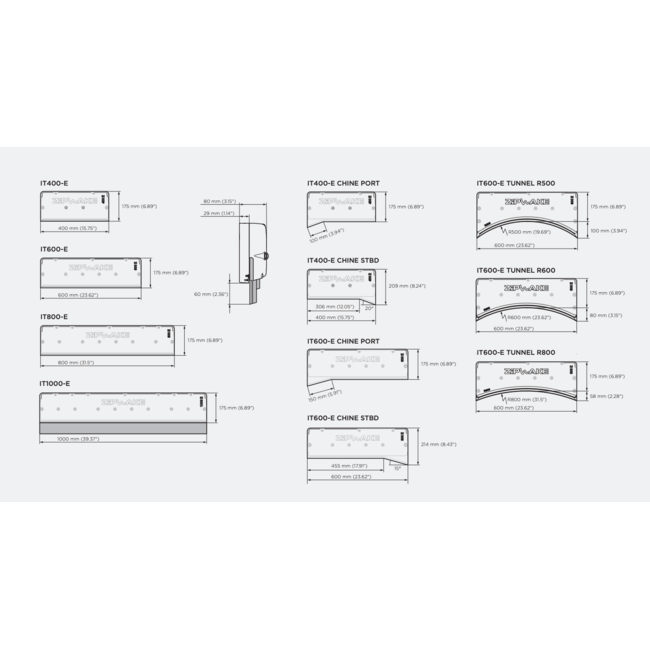

SPEZIFIKATIONEN

• Interceptortyp: Gerade (flacher Heckspiegel)

• Interceptorlänge: 800 mm (31.5 in)

• Hubweg: Bis zu 60 mm

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten

• Bootslänge: Bis ca. 30 m

• Spannungsbereich: 12–32 V DC

• Stromverbrauch: Ca. 35 W pro Aktuator

• Schutzart: IP68 (Interceptoren), IP67 (Distribution Unit & Integratormodul)

• Steckertyp: M12, 5-polig

• Kabellänge: 3 m Standard (erweiterbar auf 6 m)

• Betriebstemperatur: 0 °C bis +40 °C

• Lagertemperatur: –40 °C bis +90 °C

• Gewicht der Kit-Box: Ca. 26.8 kg

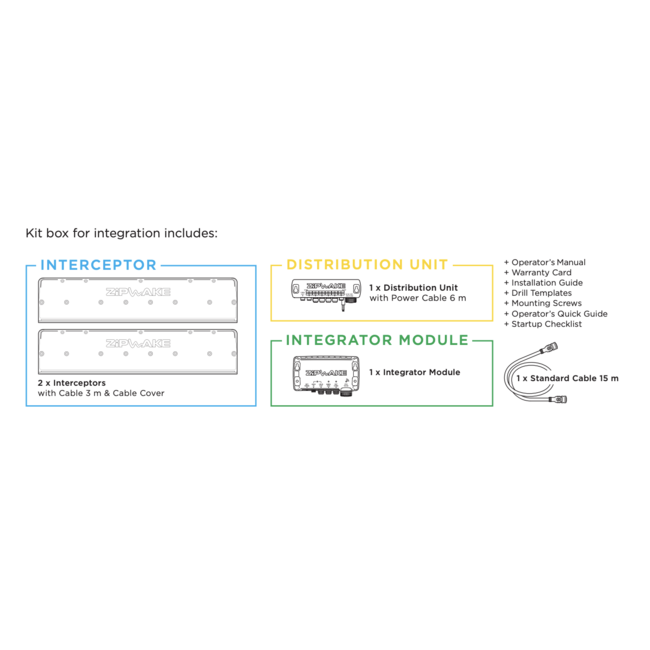

LIEFERUMFANG

• 2 × Gerade Interceptoren (800 mm) mit 3-m-Kabeln und Montageplatten

• 1 × Distribution Unit (DU-PRO) mit 4-m-Stromkabel

• 1 × Integratormodul

• 1 × Standard-Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Montageschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

Die geraden Interceptoren müssen bündig am Heckspiegel montiert werden, um optimalen Wasserfluss und maximale Auftriebseffizienz sicherzustellen. Die Distribution Unit sollte in einem trockenen, gut zugänglichen Bereich wie dem Maschinenraum installiert werden. Kabel unterhalb der Wasserlinie müssen durch wasserdichte Durchführungen geführt werden.
Das Integratormodul wird entsprechend der Bordelektronik positioniert, um stabile Kommunikation sicherzustellen. Das modulare System erlaubt Erweiterungen auf bis zu sechs Interceptoren pro Distribution Unit.
