Zipwake Serie 600E PRO Chine Kit Box Trim System

Das Zipwake Serie 600E PRO Chine Kit Box Trim System ist ein professionelles, leistungsstarkes dynamisches Trimmsteuersystem, entwickelt für Schiffe bis zu 30 m (≈ 100 ft) Länge und Geschwindigkeiten bis zu 60 Knoten.
Als Teil der Serie E PRO stellt dieses Modell die fortschrittlichste Generation von Zipwake-Interceptoren dar – mit größeren, schnelleren Doppel-Servo-Einheiten, bürstenlosen Motoren, verlängertem Hubweg und erhöhter Haltbarkeit für anspruchsvolle gewerbliche und Langzeitnutzungen.

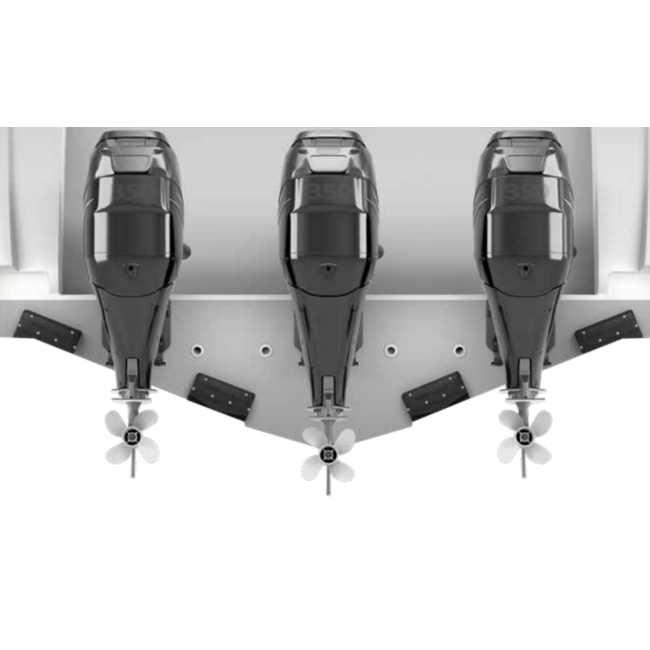

Die Chine-Konfiguration ist speziell für geneigte oder V-förmige Rumpfflächen ausgelegt und optimiert den Auftrieb und die Rollkontrolle bei Deep-V-, Patrouillen- und Mehrrumpfbooten. Mit vollautomatischer Stabilisierung, integriertem GPS und 3D-Sensoren sowie modernster Antriebstechnik bietet das System präzise Steuerung, verbesserte Kraftstoffeffizienz und ein ruhigeres Fahrverhalten unter allen Seebedingungen.

MERKMALE

• Chine-optimierter Interceptor (600 mm): Speziell für geneigte Rumpfoberflächen konzipiert, um maximalen Auftrieb und effektive Rollkompensation zu erzeugen.

• PRO-Dual-Servotechnologie: Schnellere Betätigung (40 mm/s) und längerer Hub (60 mm) für sanfte, drehmomentstarke Leistung.

• Automatische Stabilisierung: Intelligente Algorithmen passen kontinuierlich Nick- und Rollbewegungen an, um Komfort und Sicherheit zu verbessern.

• Kraftstoff- und Leistungseffizienz: Reduziert Widerstand und Wellenbildung, verringert den Kraftstoffverbrauch und erhöht die Reichweite.

• Robustes Profi-Design: IP68-zertifizierte Interceptoren und IP67-Elektronik, ölbeständig und zündgeschützt.

• Intuitives Steuerpanel: Großes, helles Farbdisplay mit zwei Drehreglern für Echtzeitüberwachung und einfache Anpassung.

• Systemerweiterung: DU-E PRO unterstützt bis zu drei Dual-Servo-Interceptoren, erweiterbar auf sechs mit DU-EX PRO.

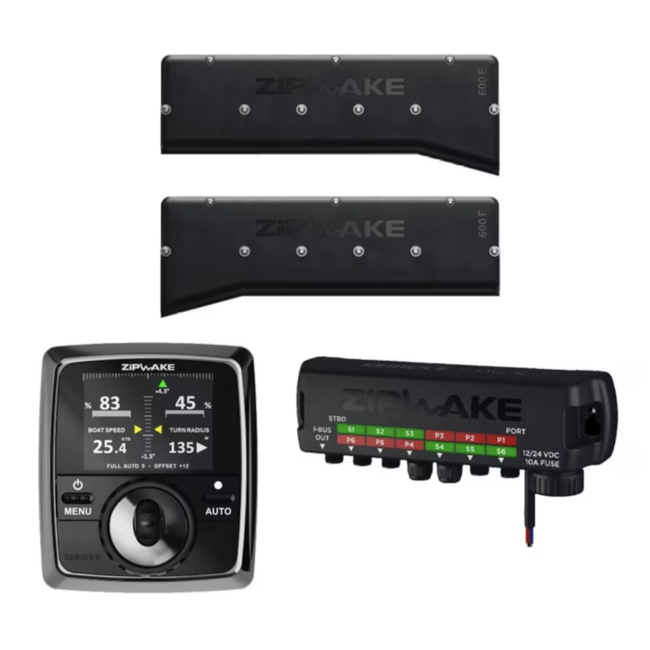

HAUPTKOMPONENTEN

Chine-Interceptoren (IT600-E PRO Chine)
Zwei 600 mm Chine-Interceptoren mit bürstenlosen Dual-Servo-Aktuatoren für schnelle, präzise Bewegungen und starken Auftrieb – ideal für V-förmige Rümpfe.

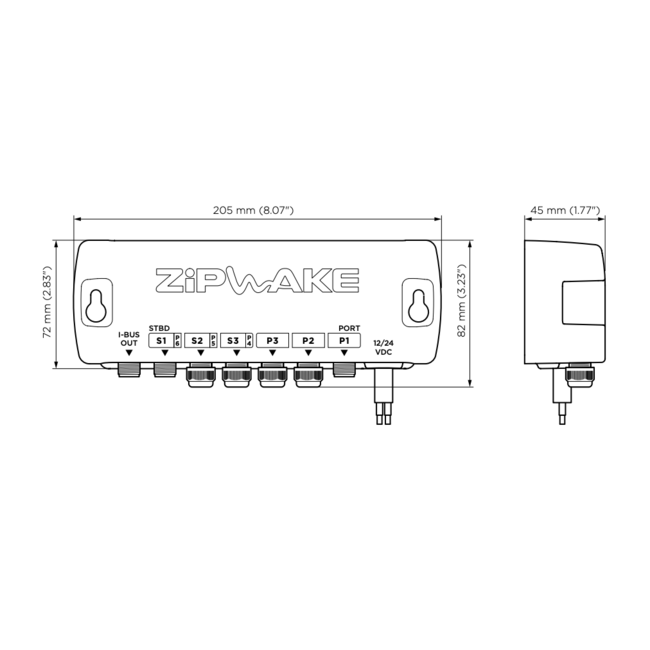

Verteilungseinheit (DU-E PRO)
Zentrale Stromversorgungs- und Kommunikationsschnittstelle. Versorgt die Interceptoren mit Energie und schützt vor Kurzschluss und Überlast. Robustes, wasserdichtes (IP67), ölresistentes und zündgeschütztes Gehäuse – sicher für den Einbau unter Deck.

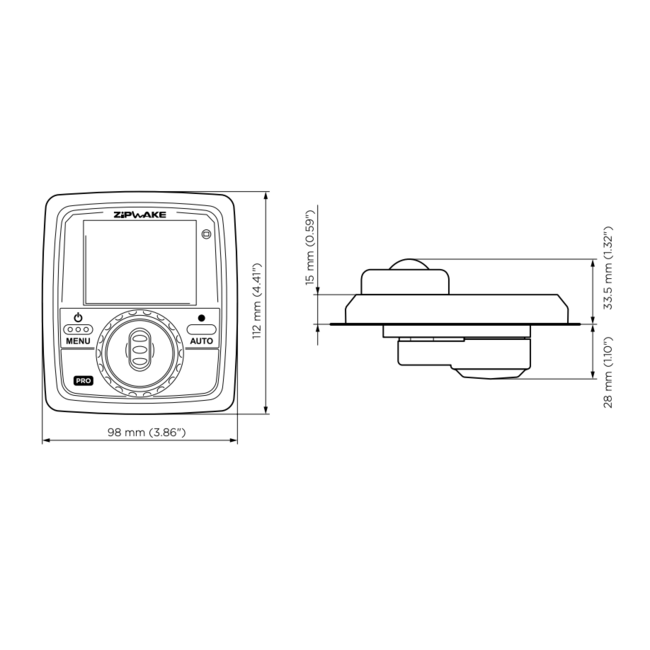

Steuerpanel (CP-E PRO)
Ein großes, sonnenlichtlesbares Farbdisplay mit zwei Bedienelementen zur manuellen Feinjustierung und für den Automatikbetrieb. Integriertes GPS, Gyroskop und Beschleunigungssensoren überwachen kontinuierlich die Bootsdaten – einschließlich Geschwindigkeit, Nick-, Rollwinkel und Interceptorpositionen.

TECHNISCHE DATEN

• Interceptortyp: Chine (geneigte Rumpffläche)

• Interceptorlänge: 600 mm (23,6 in)

• Hubweg: 60 mm (2,4 in)

• Betätigungsgeschwindigkeit: 40 mm/s

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)

• Schiffslänge: Bis zu 30 m (≈ 100 ft)

• Spannungsbereich: 12 – 32 V DC

• Leistungsaufnahme: Ca. 50 W max.

• Schutzart: IP68 (Interceptoren), IP67 (DU & CP)

• Servotyp: Duale bürstenlose, eintauchfähige Aktuatoren

• Steckertyp: M12 5-Pin Rundstecker

• Kabellänge: 3 m Standard (verlängerbar auf 6 m)

• Betriebstemperatur: 0 °C – +40 °C

• Lagertemperatur: –40 °C – +90 °C

• Kitbox-Gewicht: ≈ 18 kg (je nach Konfiguration)

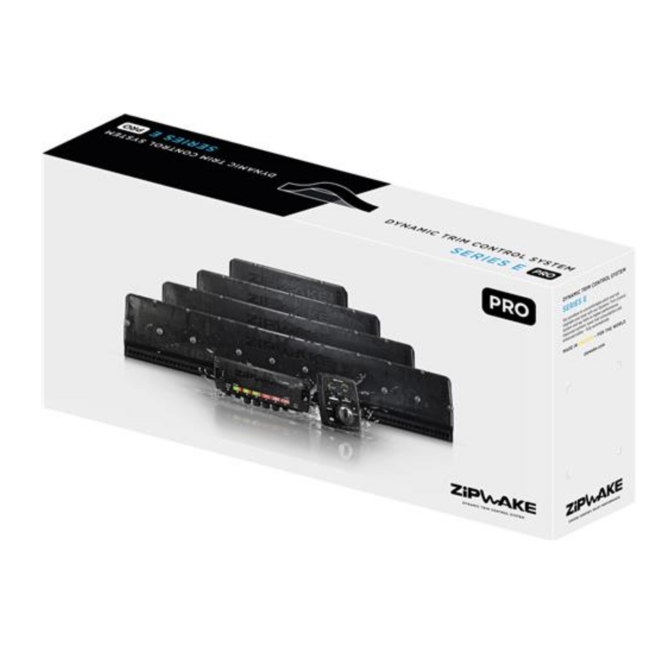

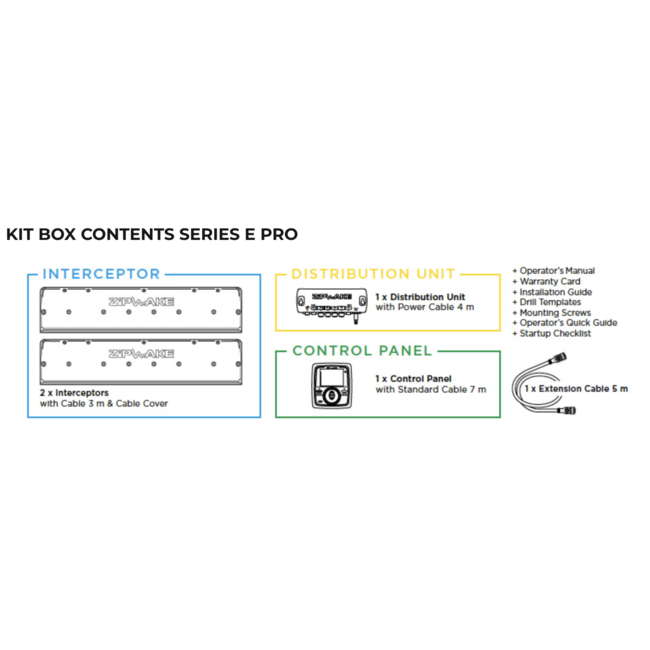

LIEFERUMFANG

• 2 × Chine-Interceptoren (600 mm) mit 3 m Kabeln und Montageplatten

• 1 × Verteilungseinheit (DU-E PRO) mit 4 m Stromkabel

• 1 × Steuerpanel (CP-E PRO)

• 1 × Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Montageschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

Die Chine-Interceptoren müssen bündig mit den geneigten Rumpfflächen installiert werden, um eine gleichmäßige Auftriebsverteilung und effektive Rollstabilisierung zu gewährleisten.

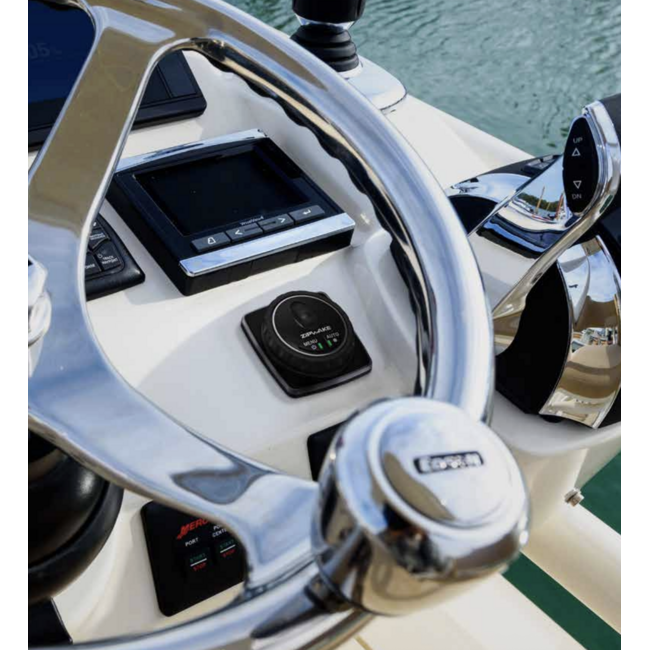

Alle Kabeldurchführungen unterhalb der Wasserlinie müssen wasserdicht abgedichtet sein, um den IP-Schutz zu erhalten. Die Verteilungseinheit sollte in einem trockenen, zugänglichen Raum (z. B. Maschinenraum) montiert werden, während das Steuerpanel an der Steuerkonsole angebracht wird.

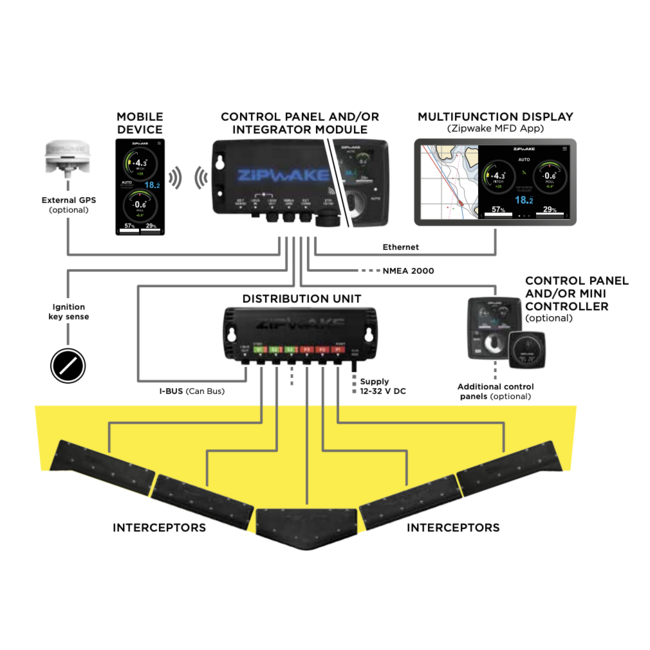

Dank seines modularen Aufbaus kann das System mit weiteren Interceptoren oder über NMEA 2000 erweitert werden – für eine zuverlässige und flexible Lösung für professionelle Anwendungen.
