Zipwake Serie 450S PRO Straight Kit Box Trim System

Das Zipwake Serie 450S PRO Straight Kit Box Trim System ist eine professionelle, hochleistungsfähige automatische Trimmsteuerungslösung, entwickelt für Gleit- und Halbgleitboote bis zu 18 m Länge (≈ 60 ft) und Geschwindigkeiten von bis zu 60 Knoten.
Als Teil der S PRO-Reihe verfügt dieses Modell über bürstenlose Doppel-Servo-Aktuatoren, die mehr Drehmoment, schnellere Reaktionszeiten und eine höhere Haltbarkeit als die Standard-S-Serie bieten – ideal für gewerbliche, Patrouillen- und anspruchsvolle Freizeitboote.

Die gerade Konfiguration ist für flache Spiegel ausgelegt und sorgt für gleichmäßigen Auftrieb sowie eine effiziente Kontrolle von Roll- und Nickbewegungen. In Kombination mit den intelligenten Bewegungssensoren und der GPS-Integration von Zipwake stabilisiert das System automatisch die Lage des Bootes, verbessert die Kraftstoffeffizienz, sorgt für eine ruhigere Navigation und erhöht die Sicherheit bei jeder Geschwindigkeit.

MERKMALE

• Gerade Interceptor-Konfiguration (450 mm): Entwickelt für flache Spiegel, um gleichmäßigen Auftrieb und präzise Roll- und Nickkorrektur zu gewährleisten.

• Duale bürstenlose Servotechnologie: Hochgeschwindigkeitsbetätigung (~0,3 s vollständiger Hub) und maximale Zuverlässigkeit für den professionellen Einsatz.

• Automatische Stabilisierung: Kontinuierliche Überwachung und Anpassung von Trim und Roll für maximalen Komfort und Sicherheit.

• Kraftstoff- und Leistungseffizienz: Reduziert Widerstand und Wellenbildung, verbessert den Wirkungsgrad und erhöht den Fahrkomfort.

• Benutzerfreundliches Steuerpanel: 2,4" Farbdisplay mit zwei Bedienelementen, sonnenlichtlesbar und wasserdicht (IP67).

• Systemerweiterung: Unterstützt bis zu sechs Interceptoren pro Verteilungseinheit ohne zusätzliche Stromversorgung.

• Robuste Marinequalität: Ölfest, zündgeschützt und IP68-zertifiziert – für maximale Lebensdauer unter harten Bedingungen.

HAUPTKOMPONENTEN

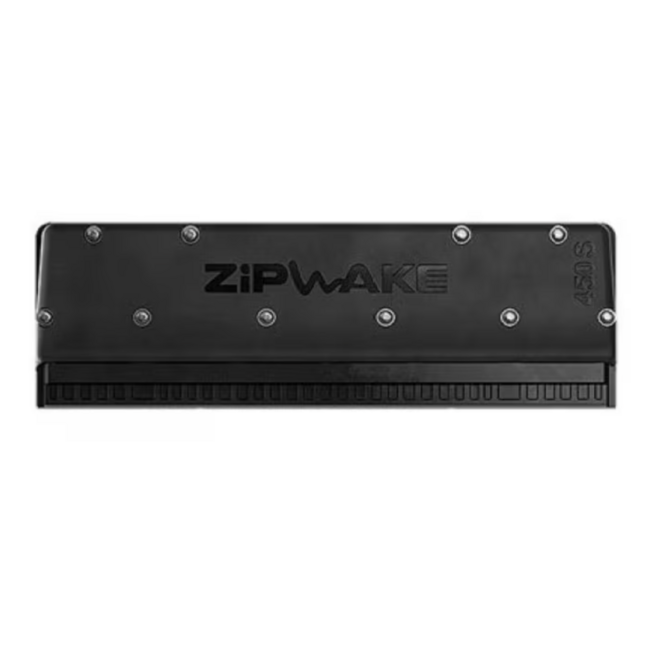

Gerade Interceptoren (IT450-S PRO)
Zwei 450-mm-Interceptoren mit dualen bürstenlosen Servoantrieben für schnelle und präzise Bewegungen. Entwickelt für Hochgeschwindigkeitsboote und kontinuierlichen Einsatz unter anspruchsvollen Bedingungen.

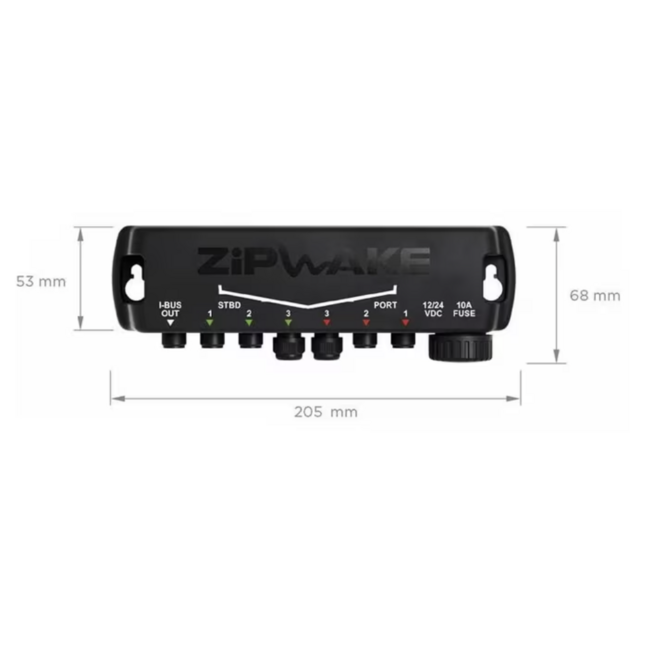

Verteilungseinheit (DU-S PRO)
Das zentrale Energie- und Kommunikationsmodul des Systems. Es versorgt die Interceptoren mit Strom und bietet integrierten Kurzschluss- und Überlastschutz. Robustes, wasserdichtes (IP67) und ölfestes Gehäuse – sicher für den Einbau unter Deck.

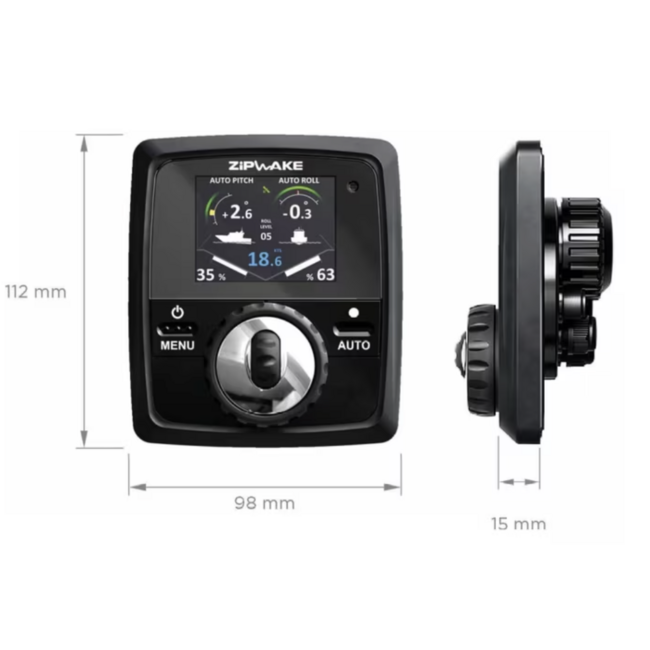

Steuerpanel (CP-S PRO)
Ein kompaktes 2,4-Zoll-Farbdisplay mit zwei Bedienelementen zur manuellen Anpassung von Trim und Krängung. Integriertes GPS und 3D-Sensoren ermöglichen vollautomatische Steuerung mit Echtzeit-Feedback zu Geschwindigkeit, Nick- und Rollwinkeln.

TECHNISCHE DATEN

• Interceptortyp: Gerade (flacher Spiegel)

• Interceptor-Länge: 450 mm (17,7 in)

• Hubweg: 30 mm (1,2 in)

• Betätigungsgeschwindigkeit: 20 mm/s

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)

• Empfohlene Bootslänge: Bis zu 18 m (≈ 60 ft)

• Spannungsbereich: 12–32 V DC

• Leistungsaufnahme: Ca. 25 W maximal

• Schutzart: IP68 (Interceptoren), IP67 (Verteilungs- und Steuerpanel)

• Servotyp: Doppelte bürstenlose, untertauchbare Aktuatoren

• Steckertyp: M12 5-Pin Rundstecker

• Kabellänge: 3 m Standard (verlängerbar auf 6 m)

• Betriebstemperatur: 0 °C – +40 °C

• Lagertemperatur: –40 °C – +90 °C

• Kit-Box-Gewicht: Ca. 13 kg (je nach Konfiguration)

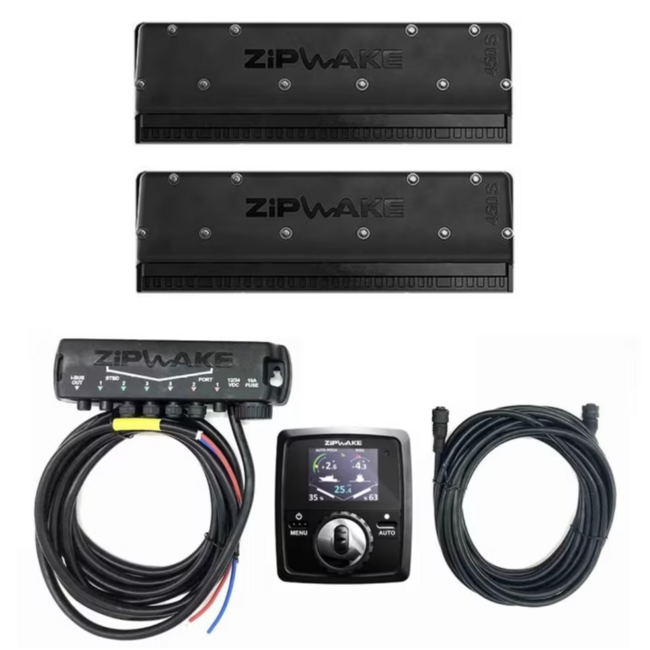

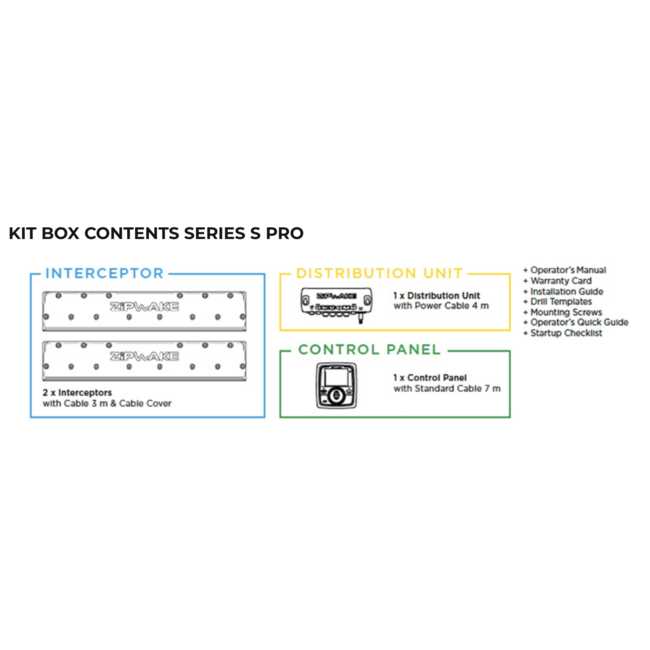

LIEFERUMFANG

• 2 × Gerade Interceptoren (450 mm) mit 3 m Kabeln und Montageplatten

• 1 × Verteilungseinheit (DU-S PRO) mit 4 m Stromkabel

• 1 × Steuerpanel (CP-S PRO)

• 1 × Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Befestigungsschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

Die Interceptoren sollten parallel zur Wasserlinie am flachen Spiegel montiert werden, um optimale Leistung und gleichmäßigen Auftrieb zu gewährleisten. Verwende die mitgelieferten Bohrschablonen für präzise Ausrichtung.
Kabeldurchführungen unterhalb der Wasserlinie müssen wasserdicht abgedichtet werden, um die IP-Schutzklasse zu erhalten. Die Verteilungseinheit sollte in einem trockenen, gut belüfteten Raum (z. B. Maschinenraum) installiert werden, während das Steuerpanel am Steuerstand angebracht wird.

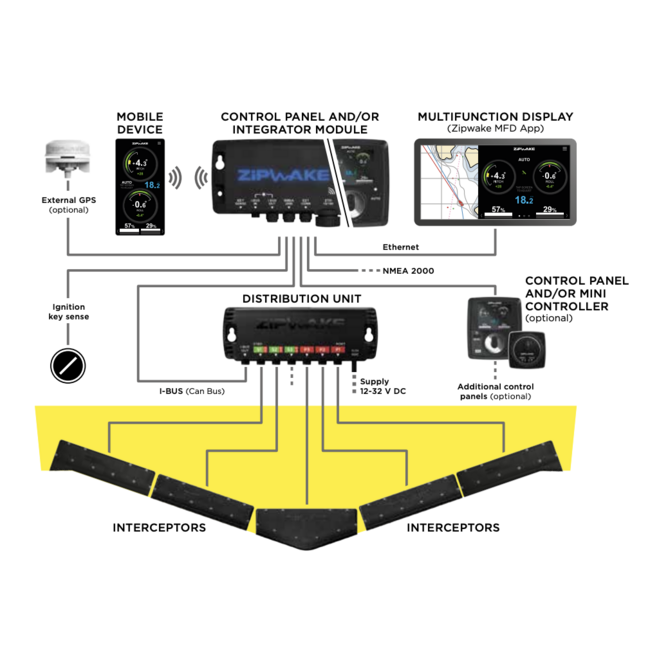

Das modulare System ermöglicht eine Erweiterung auf bis zu sechs Interceptoren, ohne zusätzliche Netzteile oder Anschlüsse – für flexible, leistungsstarke Trimmlösungen auf professionellen Booten.
