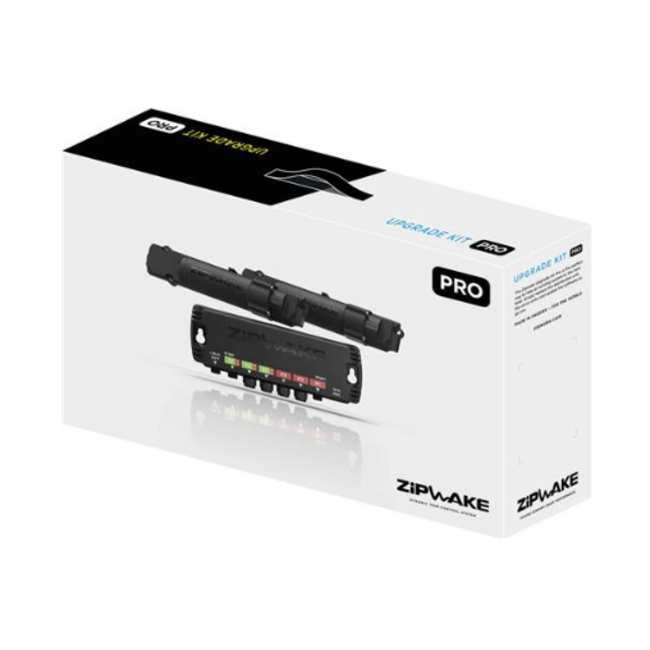

Zipwake Serie 600E PRO Integrator Module Chine Kit Box

Das Zipwake Serie 600E PRO Integrator Module Chine Kit Box ist ein hochmodernes, dynamisches Trimmsteuersystem, entwickelt für Schiffe bis zu 30 m (≈ 100 ft) Länge und Geschwindigkeiten bis zu 60 Knoten.

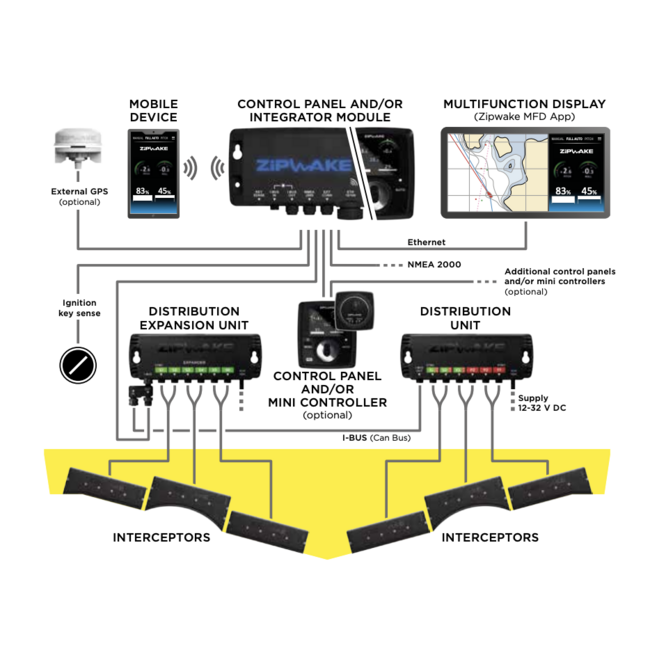

Als Teil der Serie E PRO kombiniert dieses Modell die Leistung der 600-mm-Chine-Interceptoren mit dem fortschrittlichen Integrator Module (IM-E PRO). Es ermöglicht die nahtlose Steuerung des Systems über Multifunktionsdisplays (MFDs), NMEA 2000-Netzwerke oder Smart-Devices – ein separates Bedienpanel wird nicht benötigt.

Die Chine-Konfiguration wurde für geneigte oder V-förmige Rümpfe entwickelt und bietet optimalen Auftrieb sowie Rollkompensation bei Deep-V- und Mehrrumpfbooten. Dank doppelter, bürstenloser Servoantriebe, 60-mm Hub, 40 mm/s Hubgeschwindigkeit und vollautomatischer Stabilisierung liefert dieses System höchste Präzision, Komfort und Kraftstoffeffizienz – ideal für professionelle Anwendungen.

MERKMALE

• Chine-Konfiguration (600 mm): Optimiert für schräge Rumpfoberflächen, sorgt für maximalen Auftrieb und präzise Rollstabilisierung.

• PRO-Doppel-Servotechnologie: Hochgeschwindigkeits-Servos (40 mm/s) mit 60 mm Hub für präzise und langlebige Leistung.

• Integrator-Modul (IM-E PRO): Zentrale Steuereinheit mit Verbindung zu MFDs und Smart-Devices über NMEA 2000.

• Automatische Stabilisierung: Integriertes GPS, Gyroskop und 3D-Beschleunigungssensoren optimieren Trimm und Krängung kontinuierlich.

• Kraftstoffeffizienz: Reduziert Widerstand und Wellenbildung – für geringeren Verbrauch und höhere Reichweite.

• Professionelle Haltbarkeit: IP68-Interceptoren und IP67-Elektronik für zuverlässigen Betrieb unter harten Bedingungen.

• Erweiterbares System: Unterstützt bis zu sechs Interceptoren ohne zusätzliche Anschlüsse oder Stromversorgung.

HAUPTKOMPONENTEN

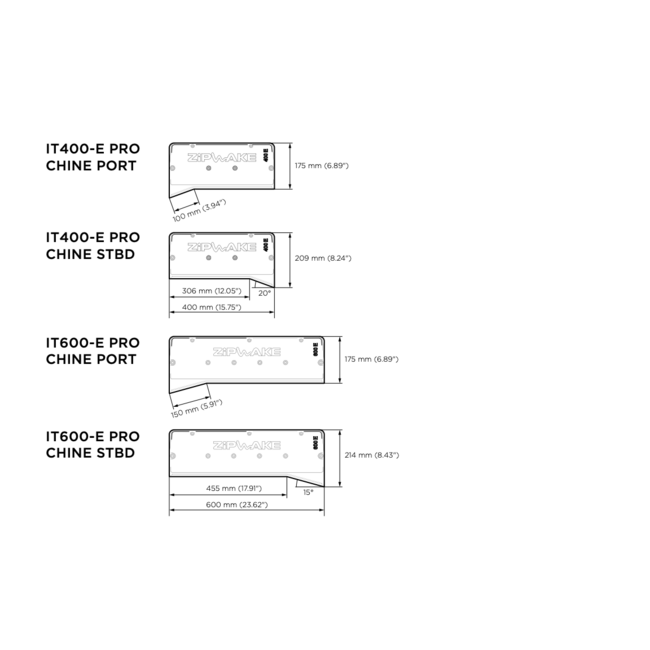

Chine-Interceptoren (IT600-E PRO Chine)
Zwei 600-mm-Interceptoren mit doppelten bürstenlosen Servos für schnelle, präzise Bewegungen und optimale Roll- und Nickkorrektur.

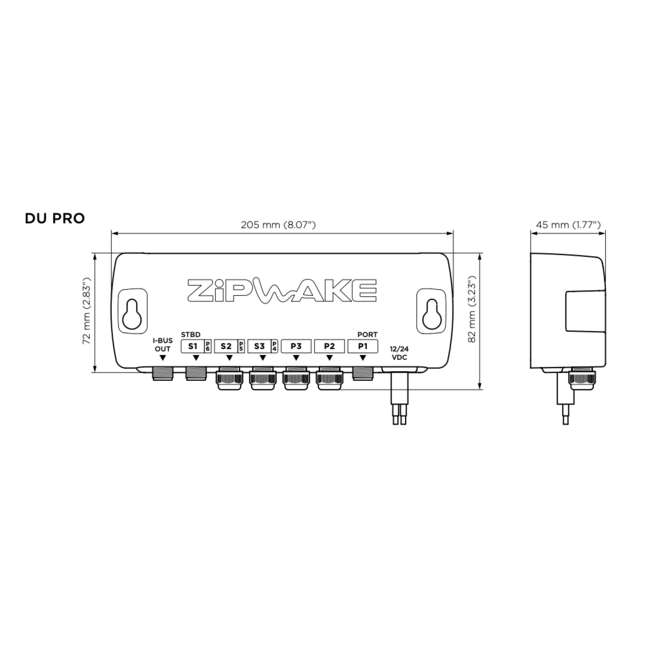

Verteilungseinheit (DU-E PRO)
Zentrale Strom- und Kommunikationseinheit, wasserdicht (IP67), ölbeständig und zündgeschützt – versorgt und schützt die Interceptoren unter Deck.

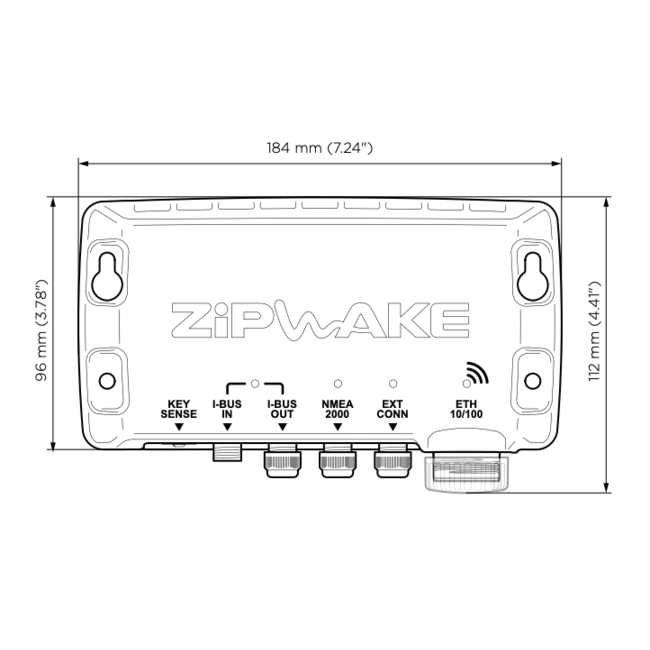

Integrator-Modul (IM-E PRO)
Kompakte, wasserdichte Steuereinheit für die Verbindung zu MFDs, Plottern oder Smart-Devices. Unterstützt drahtlose Konfiguration und Überwachung über die Zipwake-App und verarbeitet alle Sensordaten (GPS, Gyro, 3D-Accelerometer) für zentrale Steuerung und Updates über NMEA 2000.

TECHNISCHE DATEN

• Interceptortyp: Chine (geneigte Rumpfoberfläche)

• Interceptorlänge: 600 mm (23,6 in)

• Hub: 60 mm (2,4 in)

• Betätigungsgeschwindigkeit: 40 mm/s

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)

• Schiffslänge: Bis zu 30 m (≈ 100 ft)

• Spannungsbereich: 12 – 32 V DC

• Leistungsaufnahme: ≈ 50 W max

• Schutzart: IP68 (Interceptoren), IP67 (IM & DU)

• Servotyp: Doppelte bürstenlose, eintauchfähige Aktuatoren

• Steckertyp: M12 5-Pin Rundstecker

• Kabellänge: 3 m Standard (verlängerbar auf 6 m)

• Betriebstemperatur: 0 °C – +40 °C

• Lagertemperatur: –40 °C – +90 °C

• Kit-Box-Gewicht: ≈ 18 kg (je nach Konfiguration)

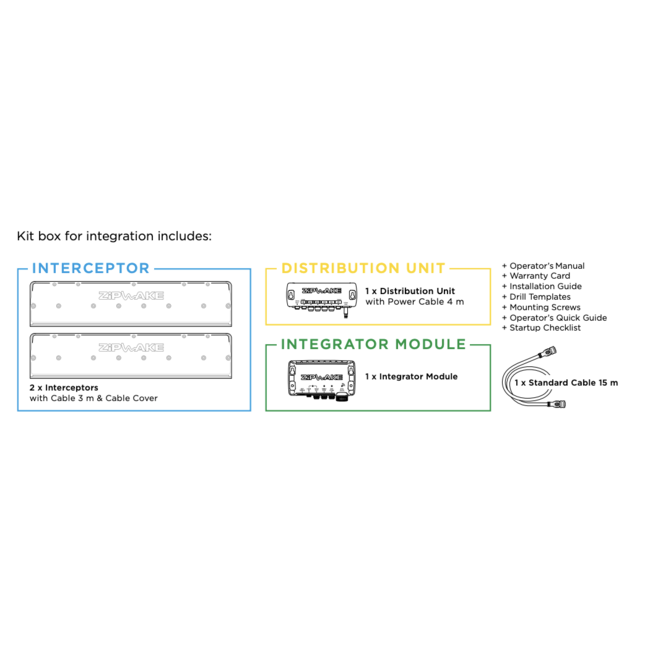

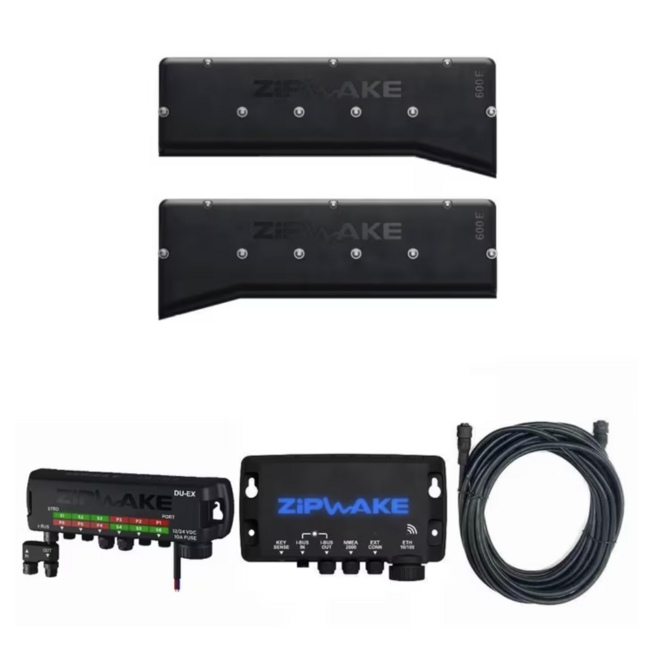

LIEFERUMFANG

• 2 × Chine-Interceptoren (600 mm) mit 3 m Kabeln und Montageplatten

• 1 × Verteilungseinheit (DU-E PRO) mit 4 m Stromkabel

• 1 × Integrator-Modul (IM-E PRO)

• 1 × Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Montageschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

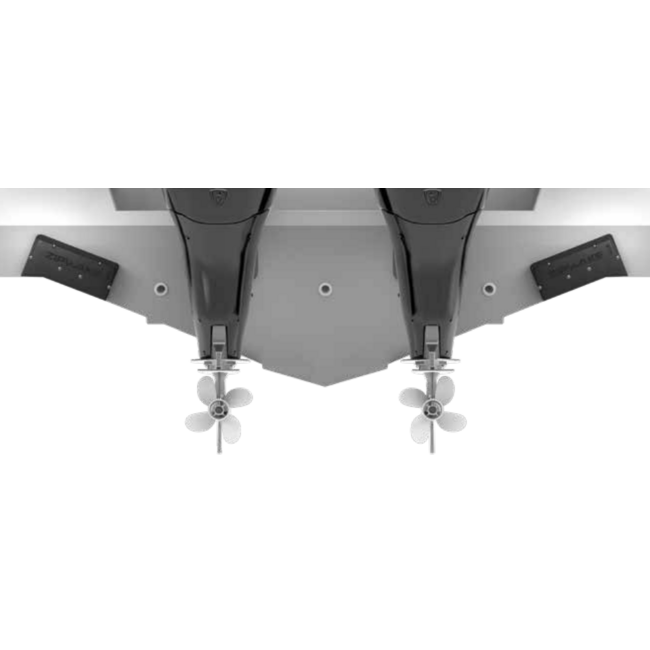

Die Chine-Interceptoren müssen bündig mit den Rumpfflächen montiert werden, um eine ausgewogene Auftriebsverteilung und effektive Rollkontrolle zu gewährleisten.
Kabeldurchführungen unterhalb der Wasserlinie müssen wasserdicht abgedichtet sein, um den IP-Schutz zu erhalten.
Die Verteilungseinheit sollte in einem trockenen, zugänglichen Raum (z. B. Maschinenraum) installiert werden, während das Integrator-Modul in der Nähe des Steuerstands oder des Netzwerk-Hubs platziert wird.
Das System kann zukünftig mit weiteren Interceptoren oder NMEA 2000-Komponenten erweitert werden – eine flexible und zuverlässige Lösung für professionelle Anwendungen.
