Zipwake Series 300S PRO Chine Kitbox Trimsystem

Das Zipwake Series 300S PRO Chine Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung, die für Hochleistungs- und kommerzielle Boote bis zu 18 m (≈ 60 ft) Länge entwickelt wurde. Als Teil der S PRO-Serie bietet dieses Modell eine schnellere Servoreaktion, verstärkte Materialien und eine erhöhte Widerstandsfähigkeit gegen Verschleiß und Stöße. Diese spezielle Chine Kitbox enthält zwei 300 mm Chine-Interzeptoren, die für schräge Rumpfflächen entwickelt wurden, um maximale Hebekraft, Stabilität und Rollkontrolle unter anspruchsvollen Bedingungen zu gewährleisten.

Entwickelt für professionelle Anwendungen wie Patrouillenboote, RIBs und kommerzielle Schiffe, korrigiert das 300S PRO Chine-System automatisch Trimm und Neigung in Echtzeit, reduziert den Wasserwiderstand und senkt den Kraftstoffverbrauch. Das kompakte, wasserdichte Design sorgt für einen zuverlässigen Betrieb, eine intuitive Bedienung und eine einfache Installation – für ruhigeres Fahrverhalten, geringeren Verbrauch und erhöhte Sicherheit auf See.

MERKMALE

• Schnelle und präzise Reaktion: Hochgeschwindigkeits-Servomotoren reagieren sofort auf Wellenschläge und Laständerungen.

• Automatische Trimm- und Rollsteuerung: Echtzeit-Stabilisierung verbessert Komfort und Sicherheit bei jeder Geschwindigkeit.

• Chine-Konfiguration: Optimiert für schräge Spiegel, um maximale Hebekraft zu erzielen und Rollen und Stampfen zu verringern.

• Kraftstoffeffizienz: Automatische Trimmoptimierung reduziert Widerstand und senkt den Kraftstoffverbrauch.

• Robuste Konstruktion: Wasserdicht, ölbeständig und für den professionellen Einsatz gebaut.

• Benutzerfreundliche Steuerung: Intuitives Farbdisplay mit zwei Drehreglern und integriertem GPS.

• Modulares System: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit für zukünftige Erweiterungen.

• Wartungsarm: Selbstschmierende Dichtungen und stoßfeste Komponenten gewährleisten langfristige Zuverlässigkeit.

HAUPTKOMPONENTEN

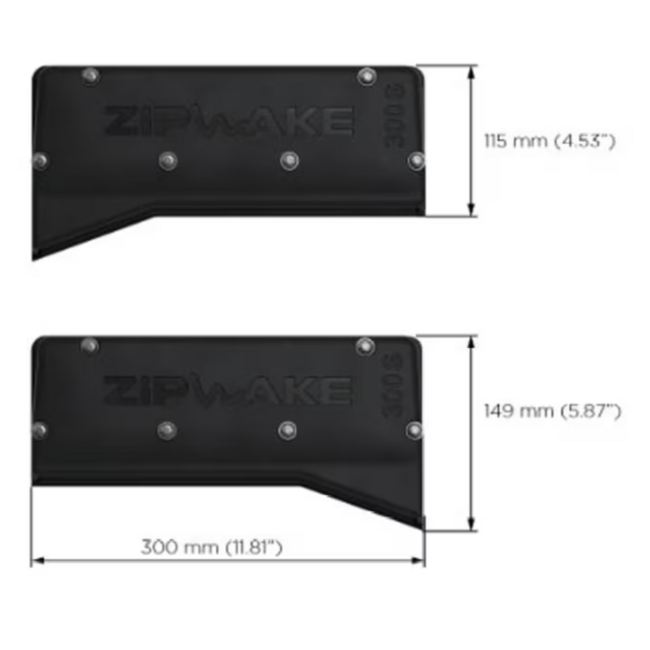

Chine-Interzeptoren (IT300-S PRO Chine)
Zwei 300 mm Chine-Interzeptoren mit bürstenlosen Hochgeschwindigkeits-Servoantrieben. Das schräge Design passt perfekt zu V-förmigen oder gekielten Rümpfen und liefert maximale Hebekraft und Stabilität auch bei Geschwindigkeiten bis zu 60 Knoten.

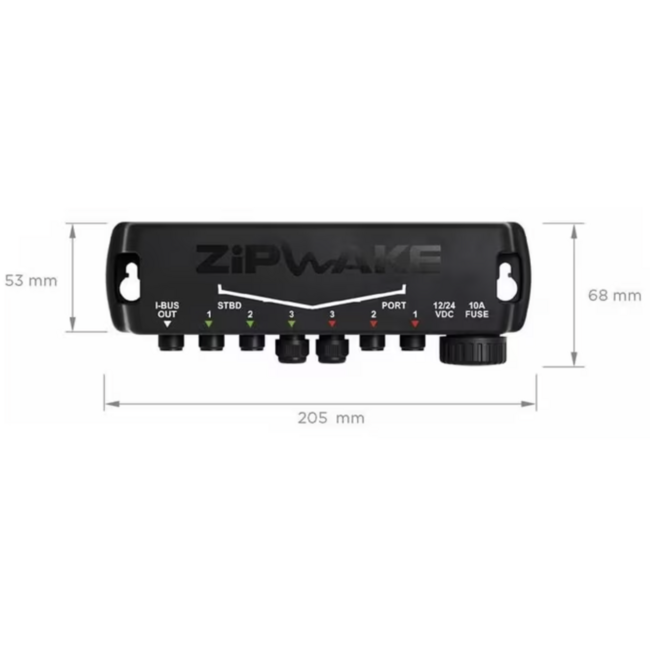

Verteilereinheit PRO (DU-S PRO)
Versorgt und steuert bis zu sechs S PRO-Interzeptoren. Wasserdicht, ölbeständig und zündgeschützt, mit integriertem elektrischen Schutz und 4 m Stromkabel. Ideal für den Einbau im Maschinenraum oder unter Deck.

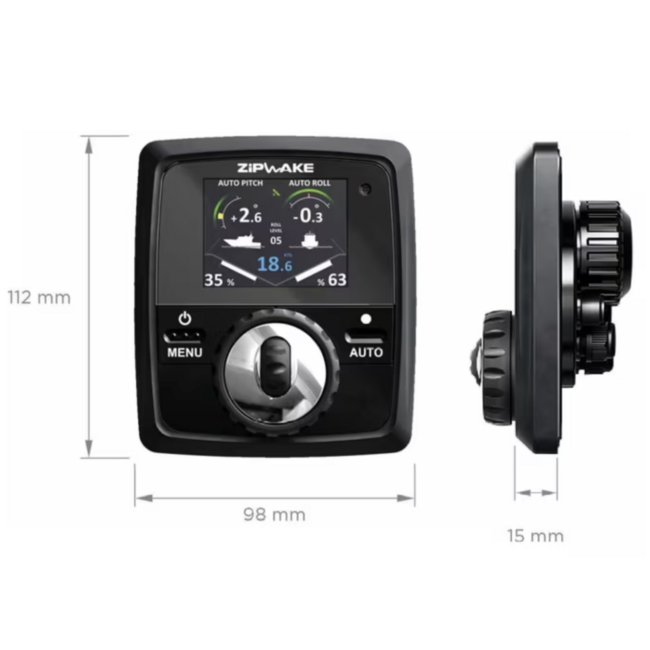

Bedienfeld PRO (CP-S PRO)
Ein 2,4-Zoll Farbdisplay, das auch bei Sonnenlicht lesbar ist, mit zwei Drehreglern für manuelle und automatische Trimmsteuerung. Integriertes GPS und 3D-Sensoren ermöglichen vollautomatischen Betrieb mit Echtzeitdaten zu Geschwindigkeit, Nick- und Rollwinkel sowie Interzeptorpositionen.

SPEZIFIKATIONEN

• Interzeptortyp: Chine (geneigte Montage)

• Länge des Interzeptors: 300 mm (11,8 in)

• Hubweg: 30 mm (1,2 in)

• Stellgeschwindigkeit: 20 mm/s

• Maximale Schiffsgeschwindigkeit: bis 60 Knoten (≈ 110 km/h)

• Schiffslänge: bis 18 m (≈ 60 ft)

• Spannungsbereich: 12 – 32 V DC

• Leistungsaufnahme: ca. 25 W max.

• Schutzklasse: IP68 (Interzeptoren), IP67 (Verteilereinheit & Bedienfeld)

• Servotyp: Bürstenlos, eintauchfähig

• Steckertyp: M12, 5-polig

• Kabellänge: 3 m (Standard, erweiterbar auf 6 m)

• Betriebstemperatur: 0 °C bis +40 °C (32 °F – 104 °F)

• Lagertemperatur: –40 °C bis +90 °C (–40 °F – 194 °F)

• Kit-Gewicht: ≈ 12 kg (26 lb)

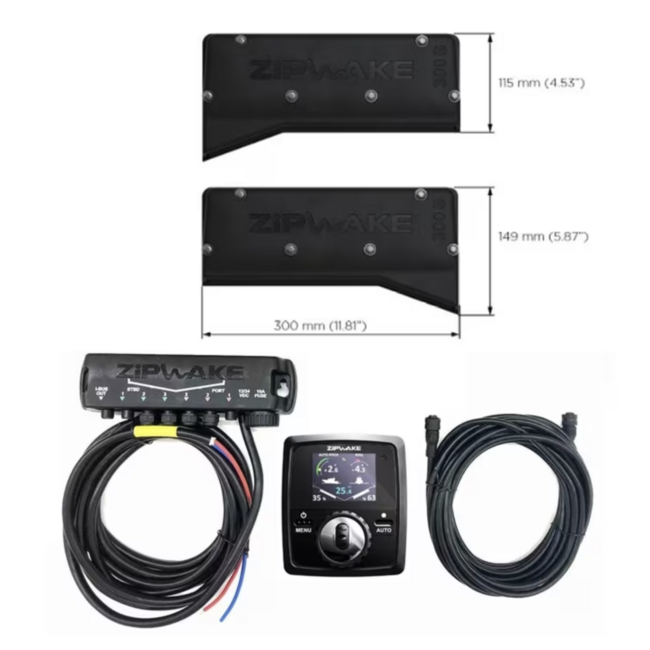

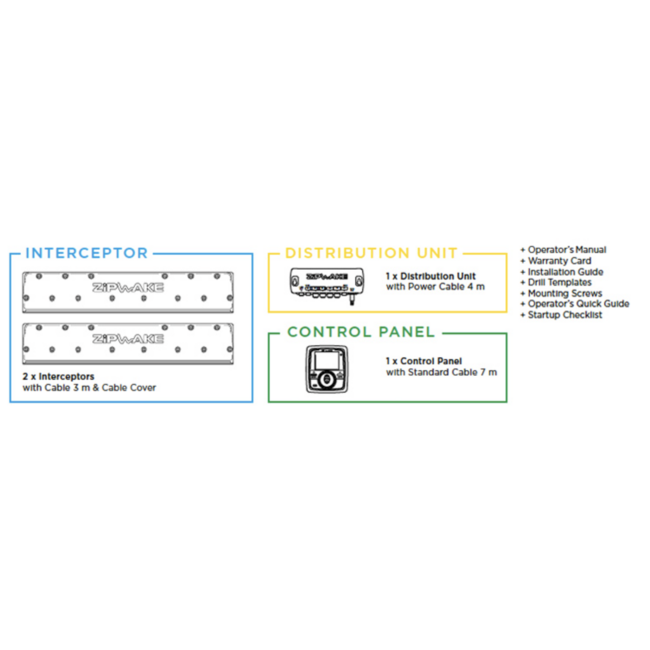

INHALT DES KITS

• 2 × Chine-Interzeptoren (300 mm) mit 3 m Kabeln und Montageplatten

• 1 × Verteilereinheit PRO (DU-S PRO) mit 4 m Stromkabel

• 1 × Bedienfeld PRO (CP-S PRO) mit Standardkabel

• 1 × Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Montageschrauben

• Kurzanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

Die 300 mm Chine-Interzeptoren müssen bündig mit den geneigten Rumpfflächen montiert werden, um maximale Effizienz zu erzielen. Verwenden Sie die mitgelieferten Bohrschablonen zur präzisen Ausrichtung und stellen Sie sicher, dass Kabeldurchführungen wasserdicht abgedichtet sind. Die DU-S PRO sollte in einem trockenen, gut zugänglichen Bereich (z. B. Maschinenraum) installiert werden, während das CP-S PRO an der Steuerkonsole für optimale Sicht und Bedienung angebracht wird. Eine präzise Kalibrierung nach der Installation gewährleistet eine synchronisierte Interzeptorsteuerung.
