Zipwake Serie 600S PRO Gerades Kitbox-Trimsystem

Das Zipwake Serie 600S PRO Gerades Kitbox-Trimsystem ist ein professionelles, dynamisches Trimmkontrollsystem, das für Hochgeschwindigkeits- und Schwerlastanwendungen entwickelt wurde. Als Teil der S PRO Serie stellt es eine Weiterentwicklung der ursprünglichen S-Serie dar und bietet durch doppelte bürstenlose Servoantriebe und fortschrittliche Elektronik eine schnellere Reaktion, höheres Drehmoment und verbesserte Haltbarkeit.

Entwickelt für Gleit- und Halbgleitboote bis zu 18 Meter (≈ 60 Fuß) beseitigt dieses System aktiv Stampfen und Rollen, optimiert die Kraftstoffeffizienz und sorgt für mehr Komfort und Leistung. Mit seinen 600 mm langen geraden Interceptoren bietet das System präzise Echtzeitkorrekturen und eignet sich ideal für Patrouillenboote, RIBs und professionelle Schiffe, die unter anspruchsvollen Bedingungen betrieben werden.

MERKMALE

• Gerade Konfiguration (600 mm): Entwickelt für flache Spiegel, sorgt für effizienten Auftrieb und ausgewogene Trimmsteuerung.

• Hochgeschwindigkeits-PRO-Servos: Doppelte bürstenlose Aktuatoren bieten sofortige, präzise Stabilisierung auch bei 60 Knoten.

• Automatische Stabilisierung: Überwacht kontinuierlich die Schiffsbewegung und korrigiert Pitch und Roll dynamisch.

• Verbesserte Kraftstoffeffizienz: Reduziert Widerstand und Wellenbildung für sanfteres Fahren und geringeren Verbrauch.

• Robust und wasserdicht: IP68-zertifizierte Interceptoren und IP67-zertifizierte Elektronik gewährleisten Zuverlässigkeit unter rauen Bedingungen.

• Benutzerfreundliches Bedienfeld: Farbdisplay mit zwei Reglern für intuitive Bedienung bei allen Lichtverhältnissen.

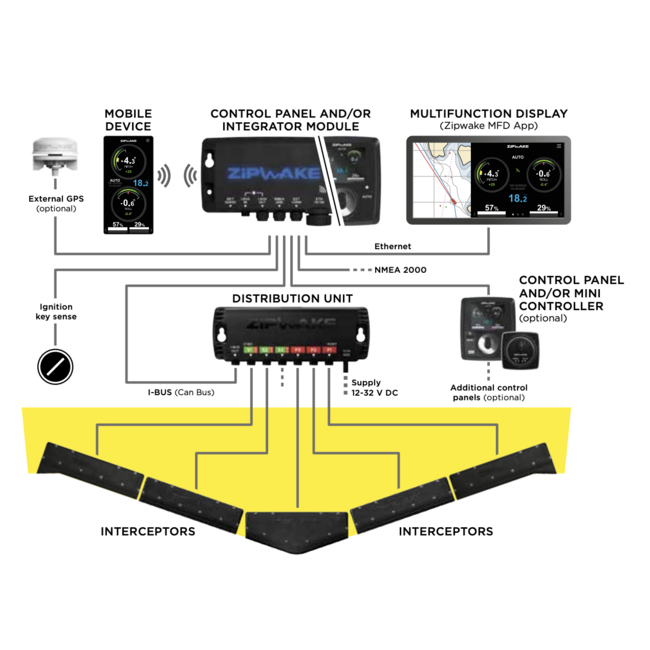

• Erweiterbares Design: Unterstützt bis zu sechs Interceptoren pro Verteilergerät ohne zusätzliche Stromversorgung.

HAUPTKOMPONENTEN

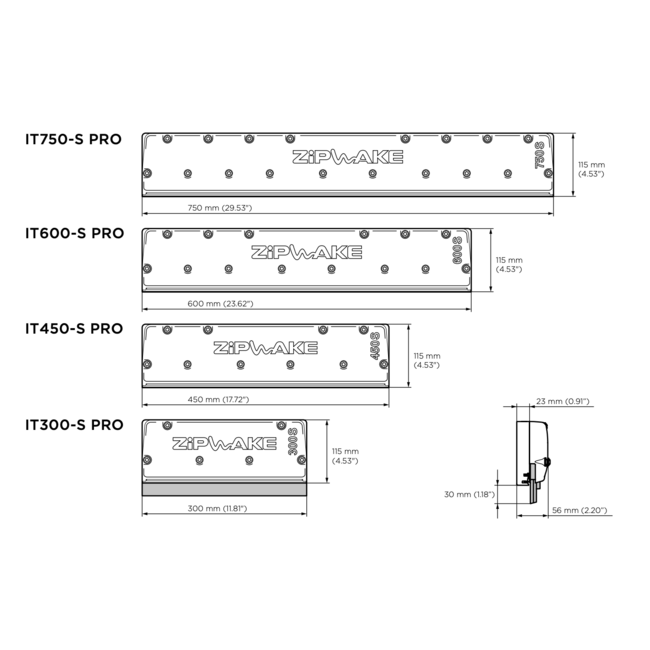

Gerade Interceptoren (IT600-S PRO Straight)
Zwei 600 mm lange gerade Interceptoren mit doppelten bürstenlosen Servoantrieben für schnelle und zuverlässige Bewegungssteuerung. Entwickelt für hohe Stabilität und optimalen Auftrieb, selbst bei rauer See.

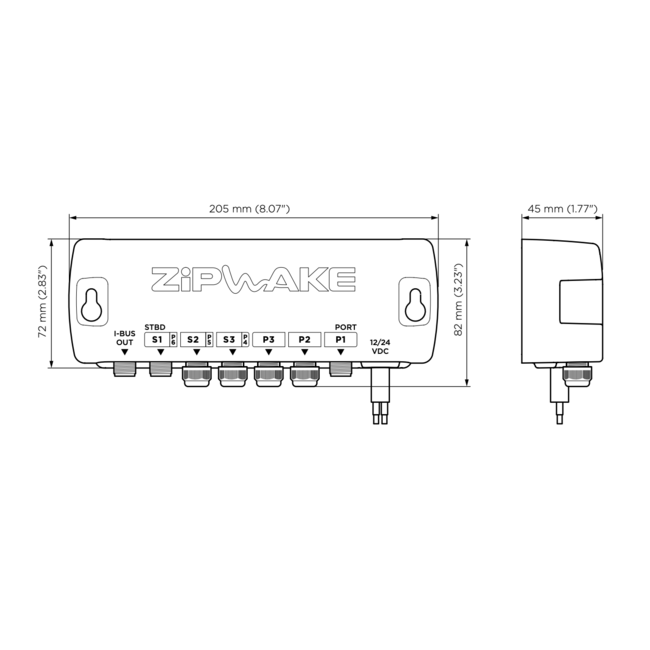

Verteilungseinheit (DU-S PRO)
Robuste, wasserdichte Einheit, die Strom liefert und die Kommunikation zwischen Interceptoren und Bedienfeld steuert. Eingebaute elektrische Schutzfunktionen gewährleisten Sicherheit und Zuverlässigkeit, selbst in Motorraumbedingungen.

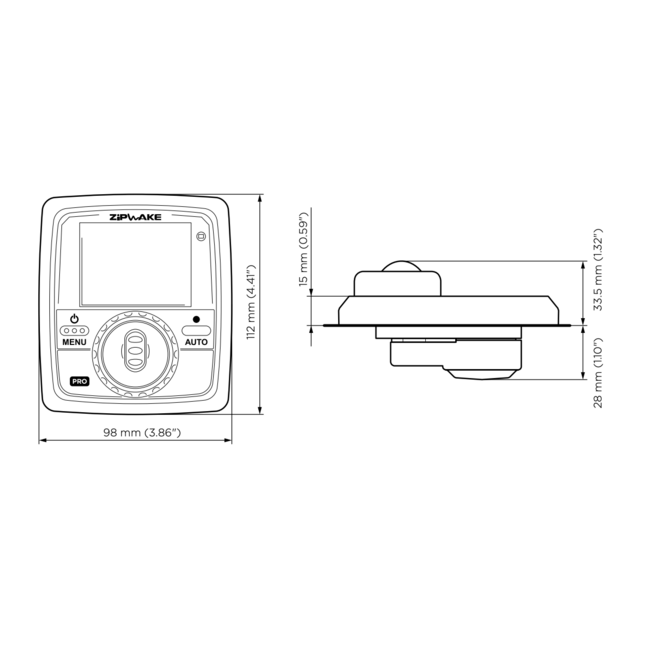

Bedienfeld (CP-S PRO)
Kompaktes Farbdisplay mit zwei Steuerreglern für einfache manuelle Anpassung und automatische Betriebsaktivierung. Integrierte Sensoren messen kontinuierlich Geschwindigkeit, Neigung und Rollwinkel für präzise Trimmkorrektur in Echtzeit.

TECHNISCHE DATEN

• Interceptortyp: Gerade (flacher Spiegel)

• Interceptorlänge: 600 mm (23,6 in)

• Blatthub: 30 mm (1,2 in)

• Betätigungsgeschwindigkeit: 20 mm/s

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)

• Bootslänge: Bis zu 18 m (≈ 60 ft)

• Spannungsbereich: 12–32 V DC

• Leistungsaufnahme: Ca. 25 W max.

• Schutzart: IP68 (Interceptoren), IP67 (DU & CP)

• Servotyp: Doppelt bürstenlos, untertauchbar

• Steckertyp: M12, 5-polig rund

• Kabellänge: 3 m Standard (verlängerbar auf 6 m)

• Betriebstemperatur: 0 °C bis +40 °C

• Lagertemperatur: –40 °C bis +90 °C

• Kit-Gewicht: Ca. 18 kg (je nach Konfiguration)

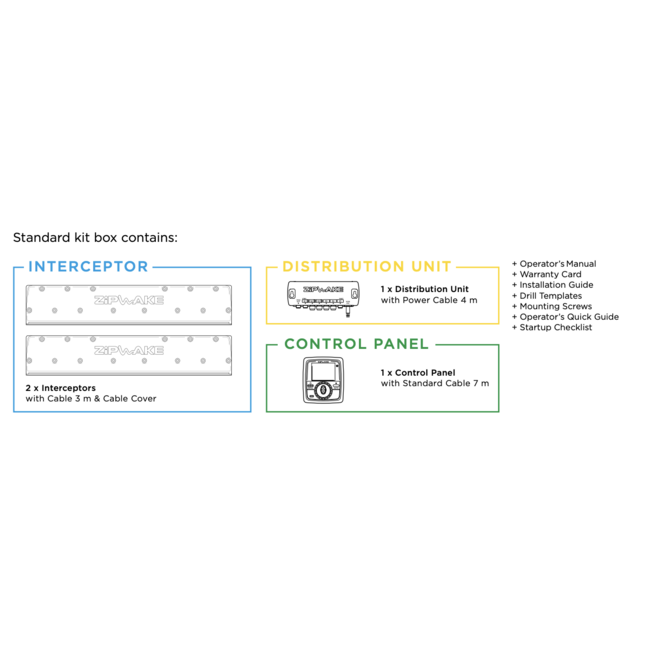

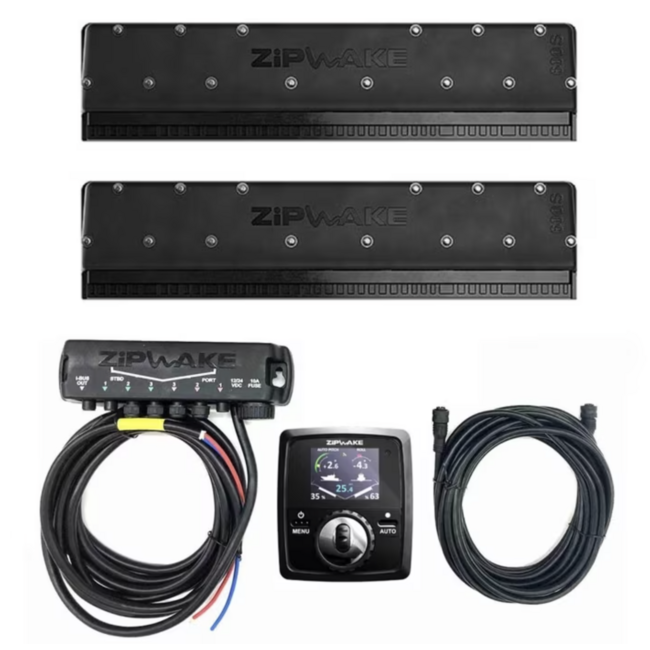

LIEFERUMFANG

• 2 × Gerade Interceptoren (600 mm) mit 3 m Kabeln und Montageplatten

• 1 × Verteilungseinheit (DU-S PRO) mit 4 m Stromkabel

• 1 × Bedienfeld (CP-S PRO)

• 1 × Standard-Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Montageschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

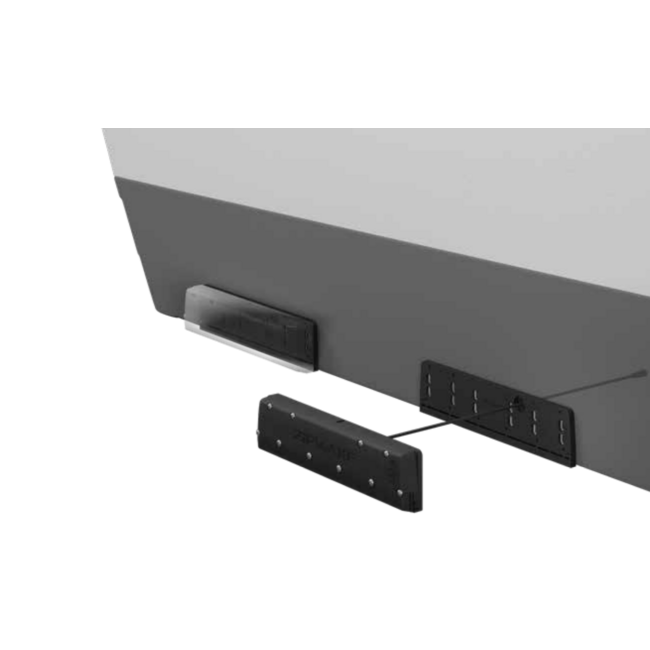

Die geraden Interceptoren müssen bündig mit der Spiegeloberfläche montiert werden, um einen gleichmäßigen Wasserfluss und maximale Auftriebseffizienz zu gewährleisten. Die Verteilungseinheit sollte an einem trockenen, zugänglichen Ort wie dem Maschinenraum installiert werden.
Kabel, die unterhalb der Wasserlinie verlaufen, müssen mit wasserdichten Dichtungen abgedichtet werden. Das Bedienfeld sollte in der Nähe des Steuerstands montiert werden, um optimale Sichtbarkeit und Kontrolle zu gewährleisten. Dank des modularen Systems kann das Setup auf bis zu sechs Interceptoren erweitert werden, ohne zusätzliche Anschlüsse oder Netzteile.
