Zipwake Series 600S PRO Integrator Module Straight Kit Box

Das Zipwake Series 600S PRO Integrator Module Straight Kit Box ist ein Hochleistungs-Trimmkontrollsystem, das für professionelle und schnelle Anwendungen entwickelt wurde. Als Teil der S PRO Serie bietet es verbesserte Stabilisierung, Reaktionsgeschwindigkeit und Haltbarkeit für Gleit- und Halbgleitboote unter anspruchsvollen Bedingungen.

Im Gegensatz zu den Standardmodellen der S Serie verfügt die PRO-Reihe über doppelte bürstenlose Servomotoren, höheres Drehmoment und verbesserte Wärmebeständigkeit, was maximale Zuverlässigkeit auch bei Dauerbetrieb gewährleistet. Das Integrator Module ersetzt das herkömmliche Steuerpanel und bietet eine zentrale, intelligente Steuerung, die mit Multifunktionsdisplays (MFDs) und Smart-Geräten kompatibel ist.

Mit 600 mm langen geraden Interceptoren sorgt dieses Kit für eine schnelle Korrektur von Pitch und Roll, eine gleichmäßige Navigation und eine optimierte Kraftstoffeffizienz – ideal für Berufsschiffe, Patrouillenboote und Hochleistungsfahrzeuge.

MERKMALE

• Gerade Interceptor-Konfiguration (600 mm): Optimiert für flache Spiegel, sorgt für ausgewogenen Auftrieb und präzise Trimmsteuerung.

• PRO-Doppelservo-Technologie: Hochgeschwindigkeits-Servoantriebe liefern schnelle Reaktionen für überlegene Stabilisierung.

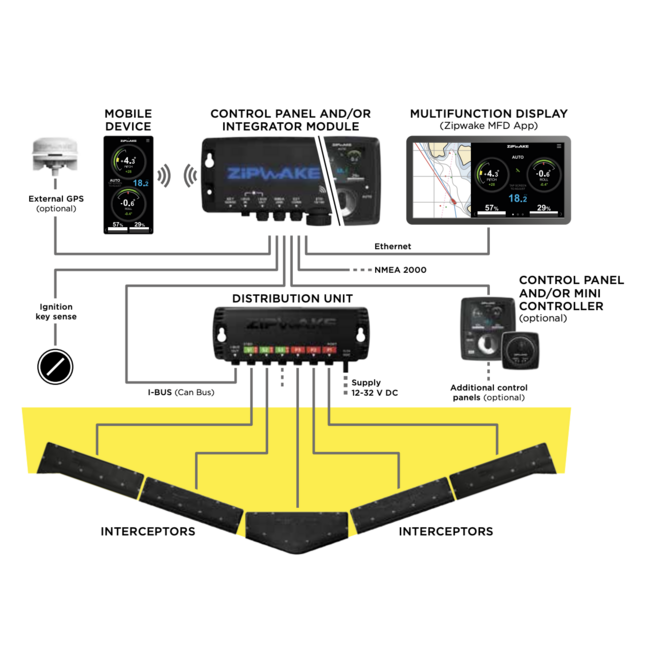

• Integrator-Modul-Schnittstelle: Zentrale Steuerung, kompatibel mit MFDs und Smart-Geräten über NMEA 2000 und drahtlose Verbindung.

• Automatische Stabilisierung: Dynamische Echtzeitkorrektur von Pitch und Roll für mehr Komfort und Sicherheit.

• Kraftstoffoptimierung: Reduziert Widerstand und Wellenbildung und erhöht die Effizienz.

• Robust und wasserdicht: IP68-zertifizierte Interceptoren und IP67-zertifizierte Elektronik gewährleisten Zuverlässigkeit unter rauen Bedingungen.

• Modular und erweiterbar: Unterstützt bis zu sechs Interceptoren pro System ohne zusätzliche Anschlüsse oder Netzteile.

HAUPTKOMPONENTEN

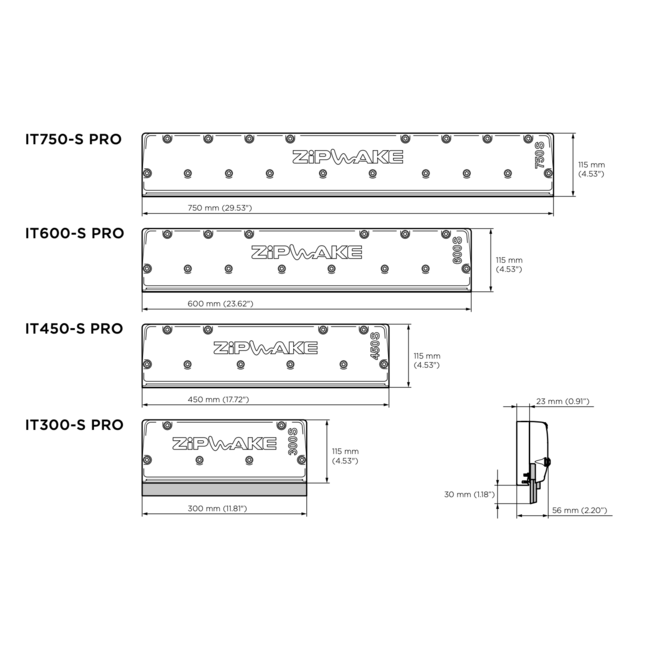

Gerade Interceptoren (IT600-S PRO Straight)
Zwei 600 mm lange Interceptoren, die für flache Spiegel entwickelt wurden. Jedes Gerät verfügt über doppelte bürstenlose Servomotoren, die sofortige Blattbewegungen und präzisen Auftrieb für maximale Kontrolle bei hohen Geschwindigkeiten ermöglichen.

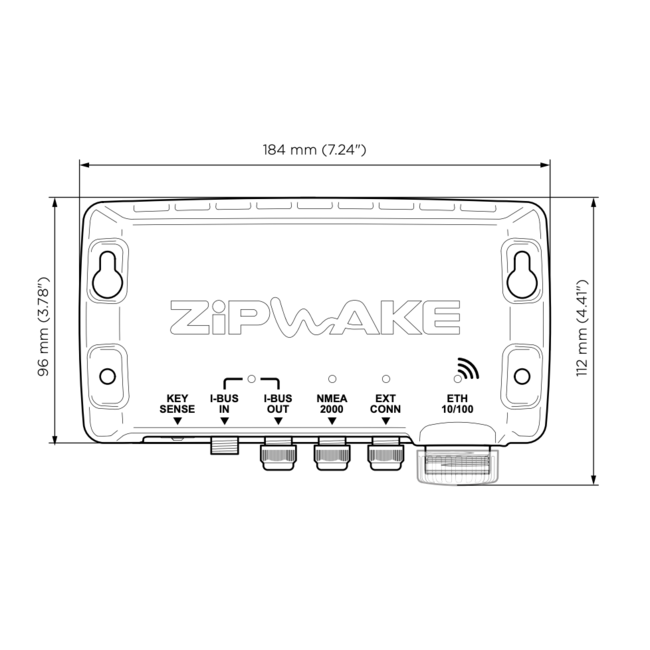

Integrator-Modul (IM-S PRO)
Kompaktes, wasserdichtes Modul, das das traditionelle Steuerpanel ersetzt und nahtlos mit MFDs und mobilen Geräten integriert wird. Es bietet NMEA 2000-Konnektivität, drahtlose Konfiguration und vollständige Systemüberwachung für zentrale Bedienung.

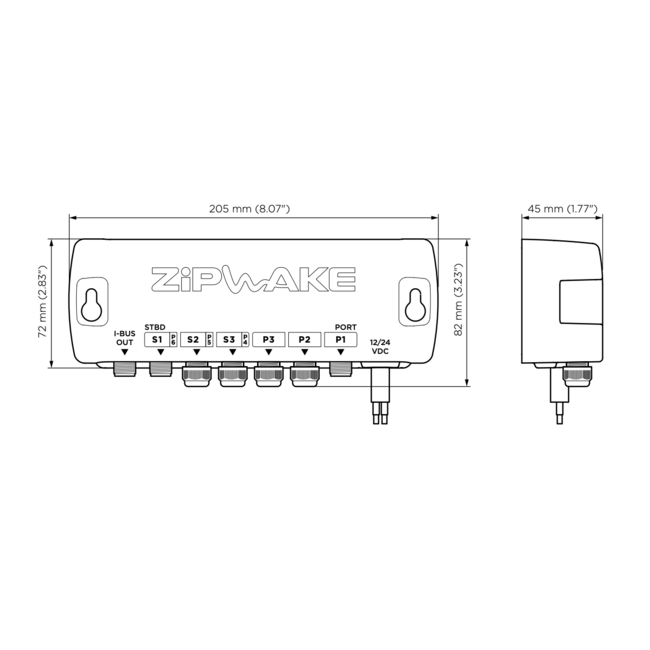

Verteilungseinheit (DU-S PRO)
Robustes, ölbeständiges Stromverteilungsmodul, das für die Installation im Maschinenraum konzipiert ist. Es bietet elektrischen Schutz gegen Überlastung und Kurzschluss und verbindet bis zu sechs Interceptoren.

TECHNISCHE DATEN

• Interceptortyp: Gerade (flacher Spiegel)

• Interceptorlänge: 600 mm (23,6 in)

• Blatthub: 30 mm (1,2 in)

• Betätigungsgeschwindigkeit: 20 mm/s

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)

• Bootslänge: Bis zu 18 m (≈ 60 ft)

• Spannungsbereich: 12–32 V DC

• Leistungsaufnahme: Ca. 25 W max.

• Schutzklasse: IP68 (Interceptoren), IP67 (DU & IM)

• Servotyp: Doppelt bürstenlos, untertauchbar

• Steckertyp: M12, 5-polig rund

• Kabellänge: 3 m Standard (verlängerbar auf 6 m)

• Betriebstemperatur: 0 °C – +40 °C

• Lagertemperatur: –40 °C – +90 °C

• Kitgewicht: Ca. 18 kg (je nach Konfiguration)

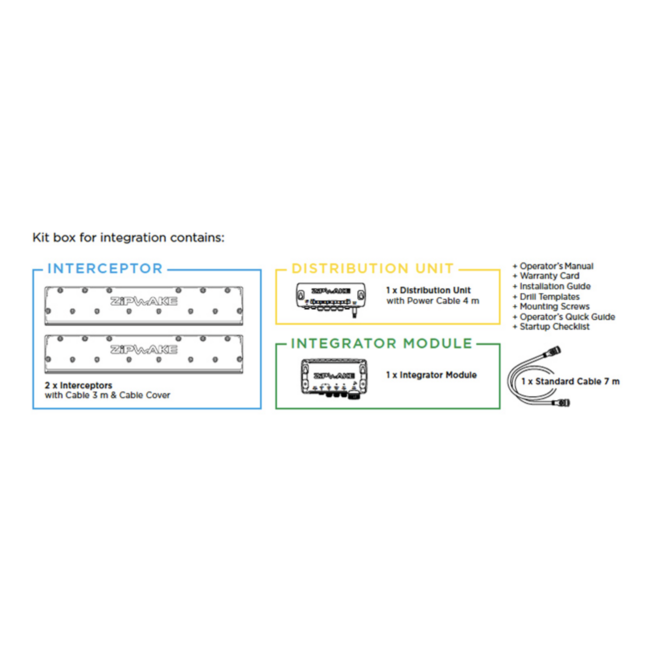

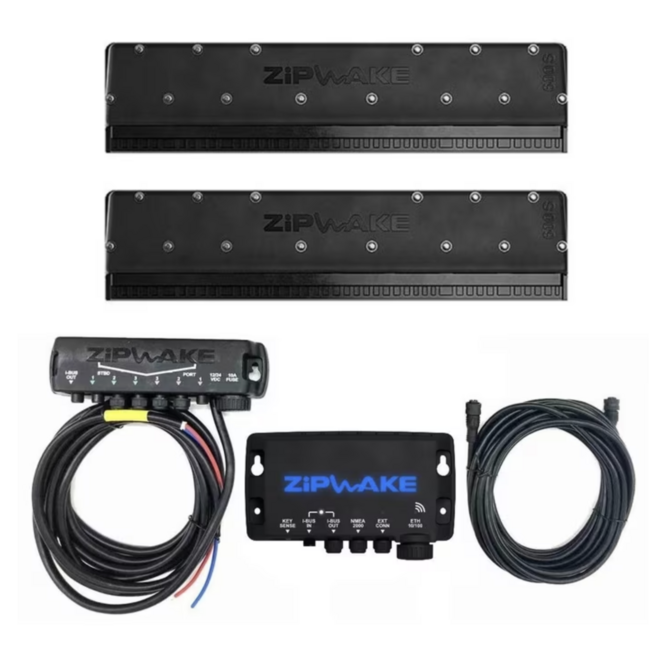

LIEFERUMFANG

• 2 × Gerade Interceptoren (600 mm) mit 3 m Kabeln und Montageplatten

• 1 × Verteilungseinheit (DU-S PRO) mit 4 m Stromkabel

• 1 × Integrator-Modul (IM-S PRO)

• 1 × Standard-Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Montageschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

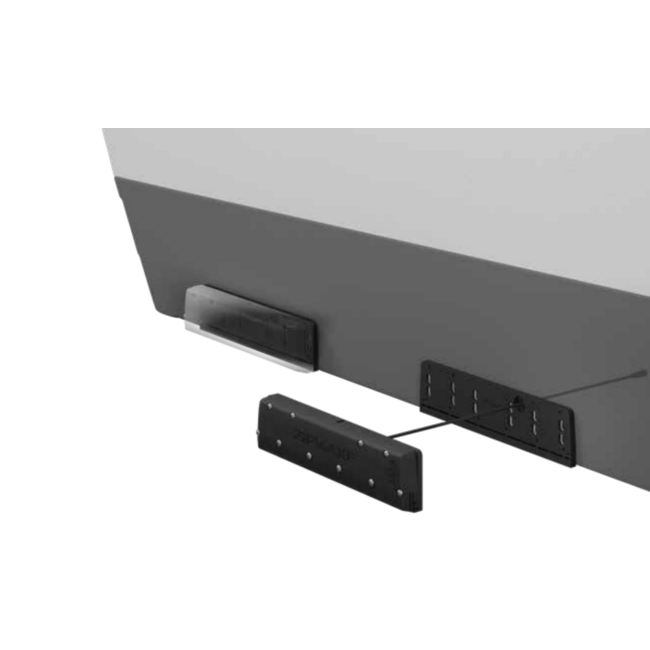

Die geraden Interceptoren sollten bündig mit der Spiegeloberfläche installiert werden, um optimalen Auftrieb und Wasserfluss zu gewährleisten. Das Integrator-Modul sollte in der Nähe der Steuerkonsole oder direkt an das NMEA 2000-Netzwerk angeschlossen werden.
Kabeldurchführungen unterhalb der Wasserlinie müssen mit wasserdichten Dichtungen versehen werden, um den IP-Schutz zu erhalten. Die Verteilungseinheit sollte in einem trockenen, zugänglichen Bereich wie dem Maschinenraum installiert werden. Das modulare Design ermöglicht eine Erweiterung auf bis zu sechs Interceptoren ohne zusätzliche Netzteile.

BROCHÜREN

• Zipwake Series S Broschüre
• Zipwake Series S Pro Produktspezifikationen
• Zipwake Series S Pro Installationshandbuch
