Zipwake Serie 750S PRO Integratormodul Gerade Kit-Box Trimm-System

Die Zipwake Serie 750S PRO Integratormodul Gerade Kit-Box ist ein professionelles dynamisches Trimmkontrollsystem, das für Hochleistungs- und Schwerlastanwendungen im maritimen Bereich entwickelt wurde. Als Teil der PRO-Serie verbessert sie die ursprüngliche S-Serie durch bürstenlose Doppel-Servoantriebe, verstärkte Elektronik und eine deutlich schnellere Reaktionszeit unter anspruchsvollen Bedingungen.

Das System wurde für Gleit- und Halbgleitboote von bis zu etwa 20 Metern (≈ 65 ft) entwickelt und korrigiert aktiv Stampf- und Rollbewegungen, um Komfort, Kraftstoffeffizienz und Gesamtleistung zu optimieren. Mit ihren verlängerten 750 mm geraden Interceptoren bietet die Serie 750S PRO höheren Auftrieb, bessere Längsstabilität und präzise Bewegungsregelung in Echtzeit – ideal für Patrouillenboote, kommerzielle Arbeitsboote, große RIBs und andere schnell fahrende oder schwer beladene Wasserfahrzeuge.

MERKMALE

• Gerade Konfiguration (750 mm): Längere Interceptoren, optimiert für flache Heckspiegel, bieten verbesserten Auftrieb und erhöhte Längsstabilität.

• Hochgeschwindigkeits-PRO-Servos: Bürstenlose Doppelaktuatoren gewährleisten schnelle und präzise Bewegungen selbst bei hoher Geschwindigkeit oder starker Belastung.

• Automatische Stabilisierung: Überwacht kontinuierlich die Bootsbewegung und korrigiert Stampfen und Rollen dynamisch in Echtzeit.

• Verbesserte Kraftstoffeffizienz: Reduziert Widerstand, optimiert die Fahrlage und hilft, den Kraftstoffverbrauch zu senken.

• Robust und wasserdicht: Interceptoren nach IP68, Distribution Unit nach IP67 – ausgelegt für raue Umgebungen.

• PRO-Serien-Elektronik: Verstärkte Komponenten ermöglichen schnellere Verarbeitung, höheren Drehmomentoutput und verbesserte Zuverlässigkeit.

• Erweiterbares System: Unterstützt bis zu sechs Interceptoren pro Distribution Unit ohne zusätzliche Strommodule.

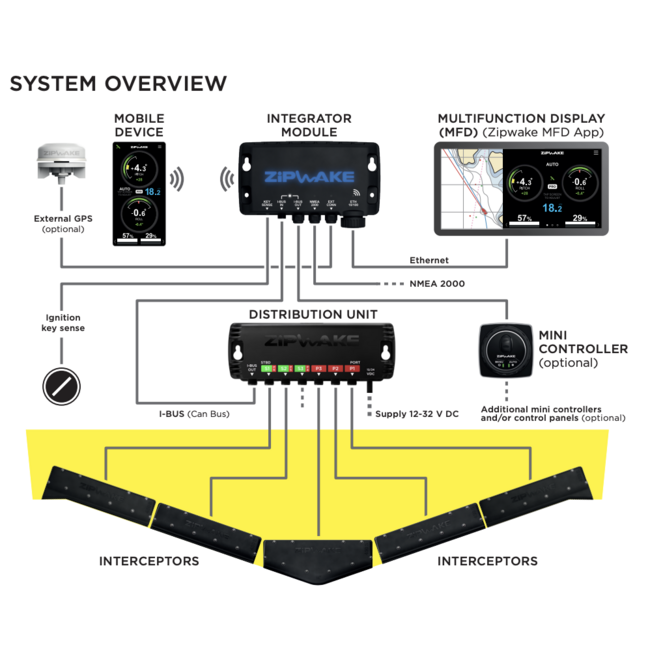

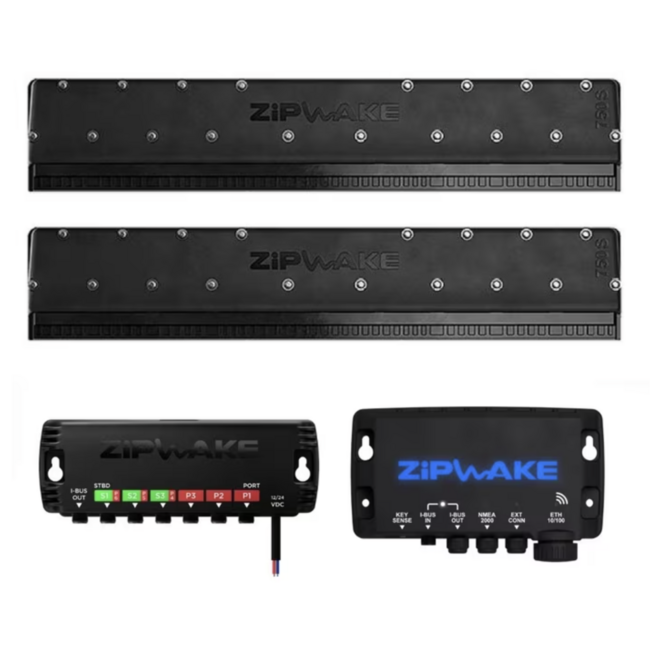

HAUPTKOMPONENTEN

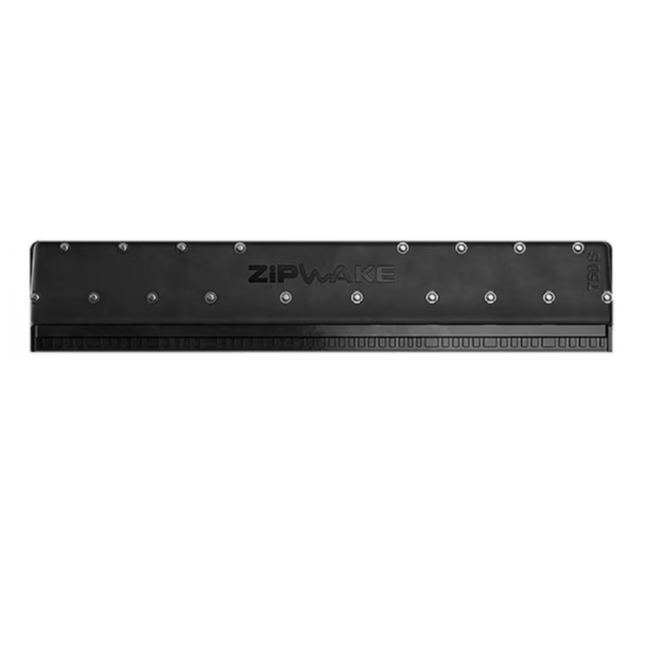

Gerade Interceptoren (IT750-S PRO Gerade)
Zwei 750-mm-Interceptoren mit bürstenlosen Doppel-Servoantrieben. Die verlängerte Blattlänge sorgt für größeren Auftrieb und stabile Trimmkontrolle bei größeren oder schwereren Booten.

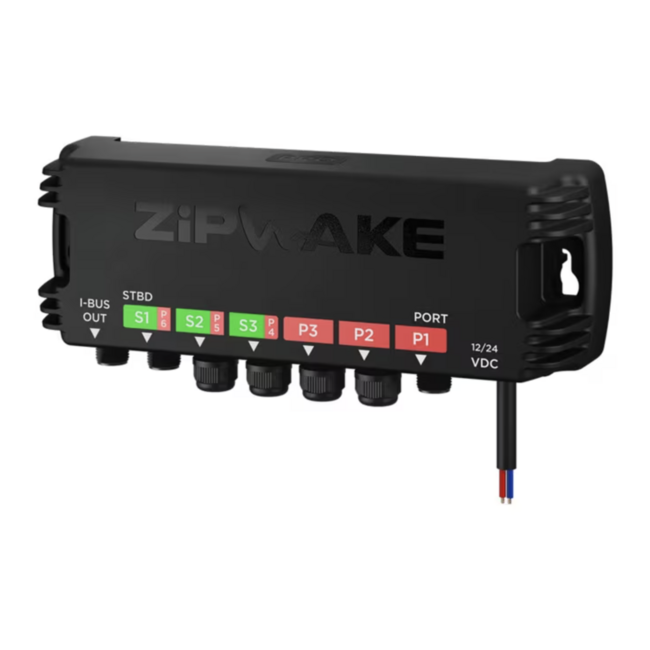

Distribution Unit (DU-S PRO)
Eine robuste, wasserdichte Einheit, die die Interceptoren mit Strom versorgt und die gesamte Kommunikation innerhalb des Zipwake-Netzwerks steuert. Integrierte Schutzfunktionen gewährleisten zuverlässigen Betrieb unter Hitze, Vibration und hoher Belastung.

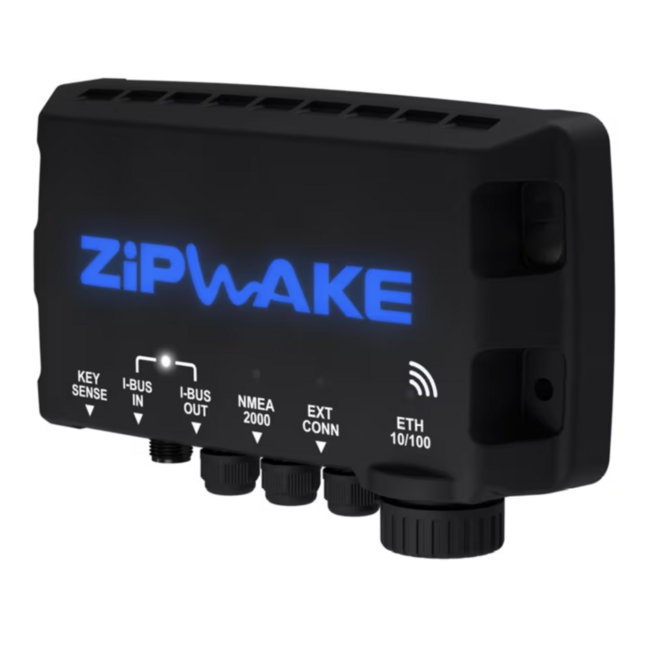

Integratormodul
Das PRO-Integratormodul dient als zentrale Steuereinheit des Systems und ersetzt ein separates Bedienpanel vollständig. Es integriert sich nahtlos in die Bordelektronik und ermöglicht vollen Zugriff auf automatische und manuelle Trimmanpassungen.

SPEZIFIKATIONEN

• Interceptortyp: Gerade (flacher Heckspiegel)

• Interceptorlänge: 750 mm (29.5 in)

• Hubweg des Blattes: 30 mm (1.2 in)

• Aktuierungsgeschwindigkeit: 20 mm/s

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)

• Bootslänge: Bis ca. 20 m (≈ 65 ft)

• Spannungsbereich: 12–32 V DC

• Stromverbrauch: Ca. 25 W max

• Schutzart: IP68 (Interceptoren), IP67 (Distribution Unit & Integratormodul)

• Servoart: Bürstenlose, vollständig eintauchbare Doppelaktuatoren

• Steckertyp: M12, 5-polig, Rundstecker

• Kabellänge: 3 m Standard (erweiterbar auf 6 m)

• Betriebstemperatur: 0 °C bis +40 °C

• Lagertemperatur: –40 °C bis +90 °C

• Gewicht der Kit-Box: Ca. 20 kg (je nach Konfiguration)

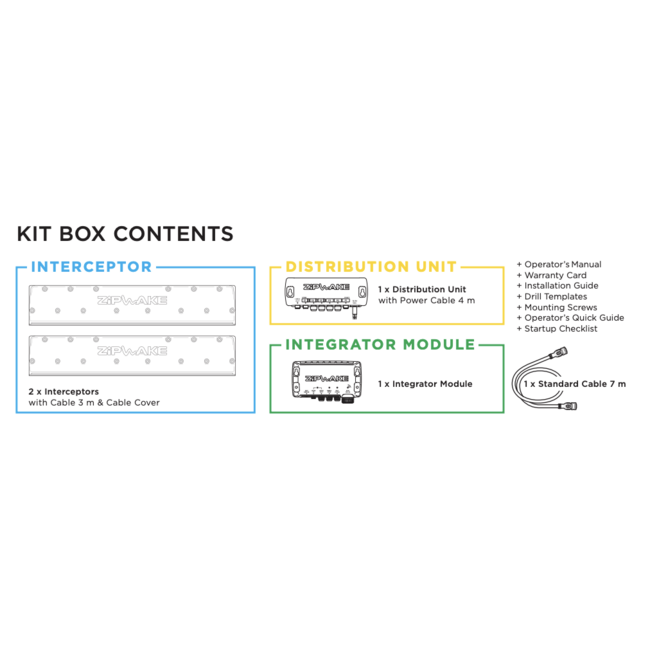

LIEFERUMFANG

• 2 × Gerade Interceptoren (750 mm) mit 3-m-Kabeln und Montageplatten

• 1 × Distribution Unit (DU-S PRO) mit 4-m-Stromkabel

• 1 × Integratormodul

• 1 × Standard-Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Montageschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

Die geraden Interceptoren müssen bündig am Heckspiegel installiert werden, um optimalen Wasserfluss und maximale Auftriebseffizienz zu gewährleisten. Die Distribution Unit sollte in einem trockenen, gut zugänglichen Bereich wie dem Maschinenraum montiert werden; Kabel, die unterhalb der Wasserlinie verlaufen, müssen durch wasserdichte Durchführungen geführt werden.
Das Integratormodul sollte gemäß der elektronischen Bordarchitektur platziert werden, um optimale Kommunikation und einfachen Zugriff auf Systemeinstellungen sicherzustellen. Das modulare System unterstützt bis zu sechs Interceptoren pro Distribution Unit ohne zusätzliche Stromversorgung.
