Zipwake Series 300S Integrator Module Straight Kitbox Trimsysteem

Het Zipwake Series S 300S Integrator Module Straight Kitbox Trimsysteem is een dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 15,5 m (50 ft) en snelheden tot 110 km/u (≈60 knopen). Als onderdeel van de compacte Series S is het speciaal geoptimaliseerd voor kleinere en middelgrote sport- en semicommerciële boten en biedt het snelle reacties en efficiënte stabilisatie. Deze versie combineert snelwerkende rechte interceptors met de geavanceerde Integrator Module (IM-S), die naadloze integratie met multifunctionele displays (MFD’s) en smart devices mogelijk maakt. De IM-S zorgt voor intuïtieve bediening, draadloze connectiviteit en een overzichtelijk dashboard, terwijl de interceptors actief rollen en stampen minimaliseren en zo stabiliteit, comfort, brandstofefficiëntie en veiligheid verbeteren.

KENMERKEN

• Dynamische stabilisatie: Volautomatische regeling van stampen en rollen met geïntegreerde GPS-, gyro- en versnellingsmetersensoren.
• Verbeterde wendbaarheid: Stuureigenschappen en draaivermogen worden actief verbeterd voor meer veiligheid.
• Naadloze MFD-integratie: Directe verbinding met meerdere multifunctionele displays en navigatiesystemen.
• Draadloze connectiviteit: Configureren, monitoren en updaten via de Zipwake-app op smartphones en tablets.
• Compact IM-S ontwerp: Iets groter dan een ansichtkaart, eenvoudig te installeren achter het stuur, op de flybridge of in de machinekamer.
• Flexibele bediening: Ondersteunt tot drie extra bedieningspanelen naast MFD’s.
• Systeemuitbreiding: Compatibel met maximaal zes Series S-interceptors zonder extra connectoren of voedingen.
• NMEA 2000-compatibiliteit: Voor eenvoudige integratie met boordnetwerken en externe apparaten.
• Waterdichte behuizing: IM-S en interceptors zijn volledig beschermd voor langdurig gebruik op zee.
• Updatebare software: Updates beschikbaar via de Zipwake-app.

HOOFDONDERDELEN

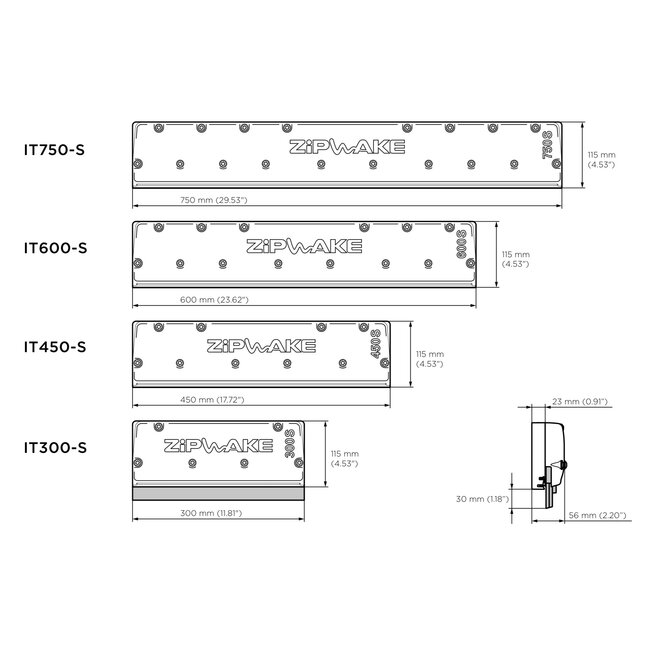

Rechte Interceptors (IT300-S)

Twee rechte interceptors van elk 300 mm, uitgerust met single-servo actuatoren voor snelle en nauwkeurige bladbewegingen. Hun compacte formaat en duurzame constructie maken ze ideaal voor kleinere sport- en semicommerciële boten en zorgen voor efficiënte reductie van rollen en stampen.

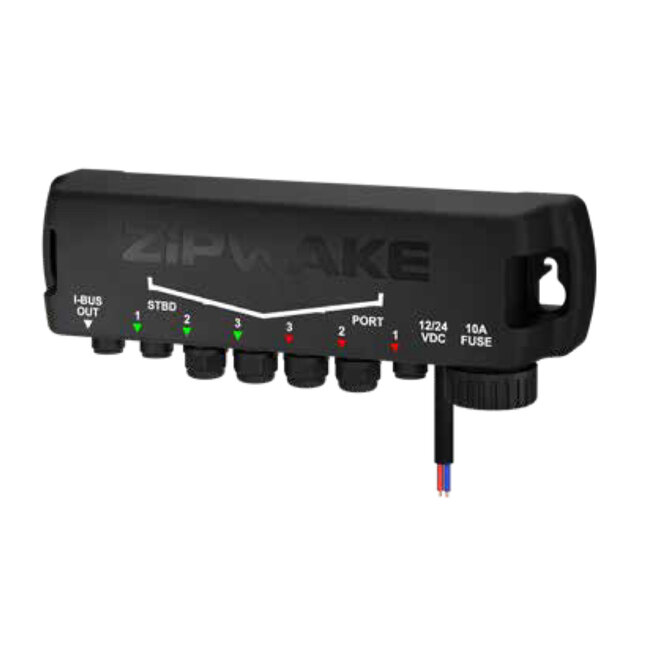

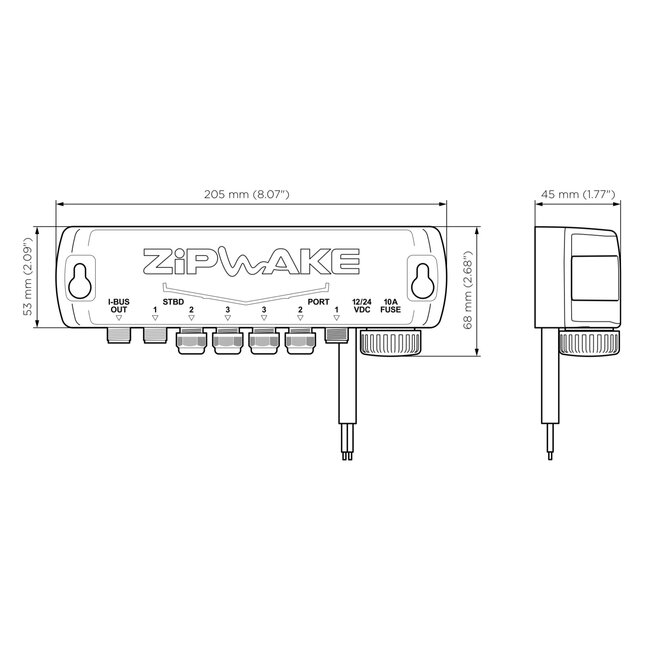

Distributie-eenheid (DU-S)

Levert stroom en connectiviteit aan het systeem. Waterdicht, oliebestendig en vonkvrij, ontworpen voor veilige installatie onderdeks. Inclusief een stroomkabel van 4 m en geïntegreerde elektrische beveiliging.

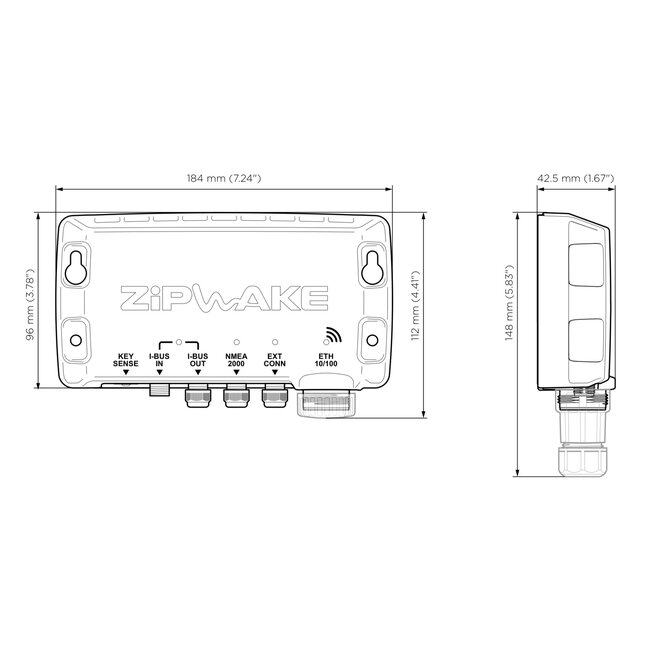

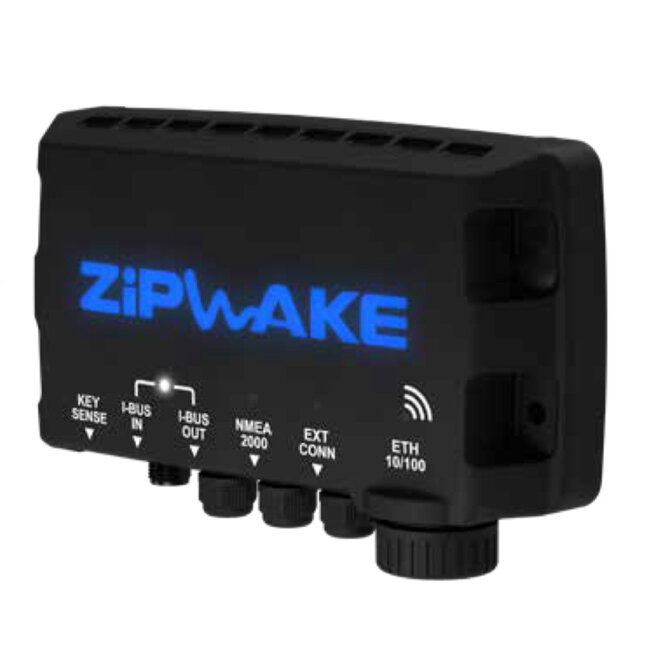

Integrator Module (IM-S)

De centrale interface van de kit, vervangt het standaard bedieningspaneel. Verbindt het systeem naadloos met MFD’s en mobiele apparaten en maakt draadloze bediening, software-updates en systeemconfiguratie mogelijk. Ondersteunt meerdere bedieningspanelen en kan installaties beheren van 1 tot 6 interceptors.

SPECIFICATIES

• Bladlengte: 300 mm (11,8 in).
• Slag: 30 mm (1,2 in).
• Actuatorsnelheid: 20 mm/s.
• Maximale vaarsnelheid: Tot 110 km/u (≈60 knopen).
• Geschikte scheepslengte: Tot 15,5 m (50 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 25 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (distributie-eenheid, IM-S).
• Connectiviteit: NMEA 2000, CAN-bus, Ethernet.
• Draadloze interface: Ondersteund (via Zipwake-app).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 12–15 kg (afhankelijk van configuratie).

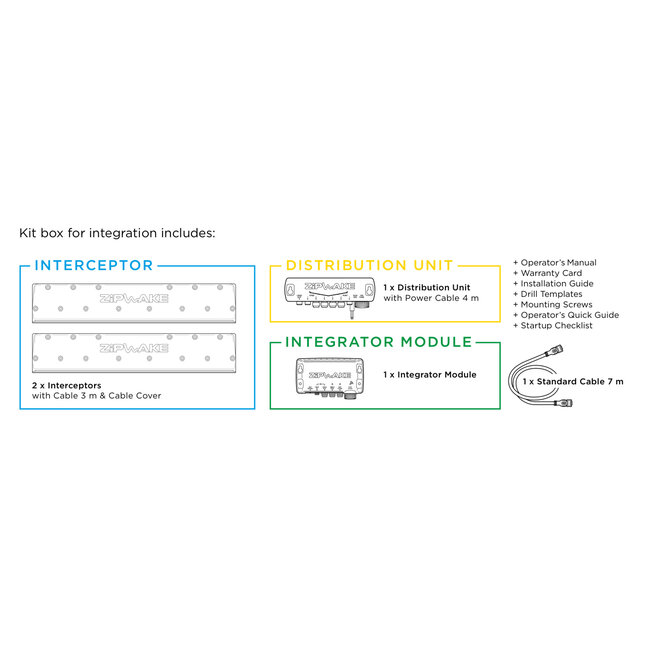

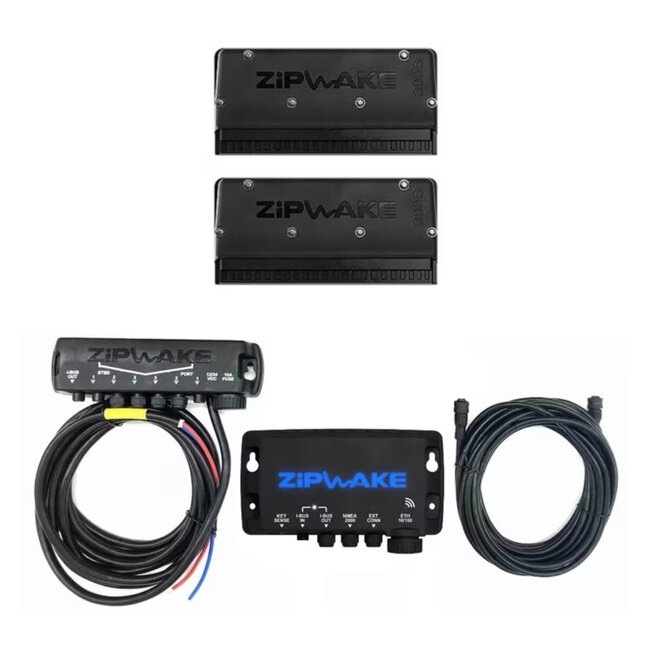

INHOUD VAN DE KIT

• 2 × rechte interceptors (300 mm) met 3 m kabels en kabelafdekkingen.
• 1 × Distributie-eenheid S (DU-S) met 4 m stroomkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De interceptors zijn uitgerust met geïntegreerde montageplaten voor een veilige installatie, en optionele waterdichte doorvoeren maken veilige kabelgeleiding boven of onder de waterlijn mogelijk. De IM-S is compact en eenvoudig te installeren achter dashboards, op de flybridge of in de machinekamer. Het modulaire ontwerp maakt uitbreiding met maximaal zes interceptors per distributie-eenheid mogelijk, waardoor flexibele configuraties ontstaan. Correcte afdichting van doorvoeren is essentieel om waterdichtheid te behouden.

BROCHURES

• Zipwake Series S Brochure
• Zipwake Series S Productspecificaties
• Zipwake Series S Installatiehandleiding
