Zipwake Series 300S Chine Integrator Module Kitbox Trimsysteem

Het Zipwake Series S 300S Chine Integrator Module Kitbox Trimsysteem is een dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 15,5 m (50 ft) en snelheden tot 110 km/u (≈60 knopen). Als onderdeel van de compacte Series S is het speciaal ontwikkeld voor kleinere en middelgrote recreatie- en semi-commerciële boten en biedt het snelle reacties en efficiënte stabilisatie. Dit systeem combineert snelwerkende chine-interceptors met de geavanceerde Integrator Module (IM-S), die naadloze integratie met multifunctionele displays (MFD’s) en smart devices mogelijk maakt. De IM-S zorgt voor intuïtieve bediening, draadloze connectiviteit en een overzichtelijk dashboard, terwijl de interceptors actief rollen en stampen verminderen en zo stabiliteit, comfort, brandstofefficiëntie en veiligheid verbeteren. Robuust, waterdicht en eenvoudig te installeren: de 300S Chine Kitbox biedt een compacte maar krachtige oplossing voor sport- en semi-commerciële vaartuigen.

KENMERKEN

• Dynamische stabilisatie: Volautomatische regeling van stampen en rollen voor meer comfort en veiligheid.
• Verbeterde wendbaarheid: Stuureigenschappen en draaivermogen worden actief verbeterd.
• Bewegingssensoren: Geïntegreerde 3D-gyro, versnellingsmeter en magnetisch kompas voor nauwkeurige bewegingsdetectie.
• Naadloze MFD-integratie: Directe aansluiting op meerdere multifunctionele displays van verschillende fabrikanten.
• Draadloze bediening: Systeem bewaken, configureren en updaten via de Zipwake-app op smartphone of tablet.
• Compact ontwerp: Discreet IM-S module, iets groter dan een ansichtkaart, eenvoudig te installeren achter het stuur, op de flybridge of in de machinekamer.
• Systeemuitbreiding: Ondersteunt tot zes Series S-interceptors zonder extra connectoren of voedingen.
• Flexibele bediening: Tot drie extra bedieningspanelen kunnen naast MFD’s worden aangesloten.
• NMEA 2000-compatibiliteit: Voor eenvoudige integratie met navigatienetwerken en externe apparaten.
• Waterdichte constructie: Duurzame behuizing met ethernetafdichting voor betrouwbare maritieme installatie.

HOOFDONDERDELEN

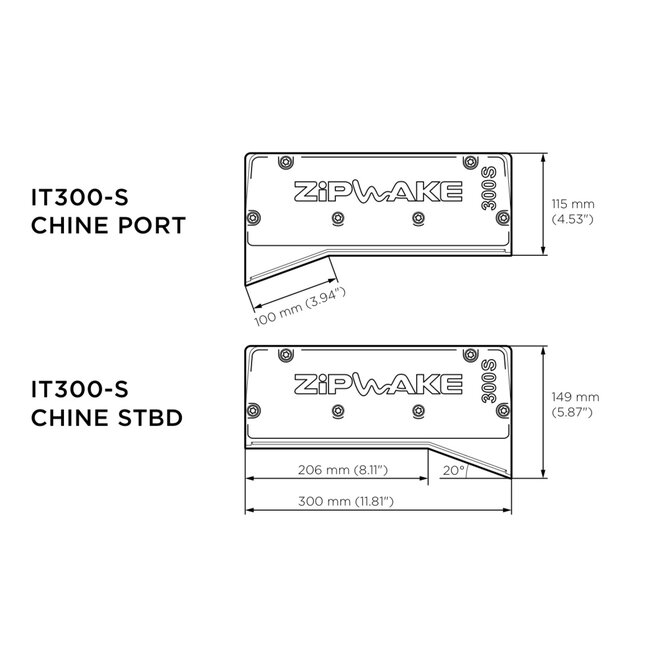

Chine Interceptors (IT300-S Chine)

Twee chine-interceptors van 300 mm met single-servo actuatoren, ontworpen voor precieze lift en stabilisatie. Hun ontwerp is afgestemd op chine-rompen, waardoor rollen en stampen ook bij hoge snelheden worden verminderd, en hun compacte formaat maakt ze ideaal voor kleinere vaartuigen.

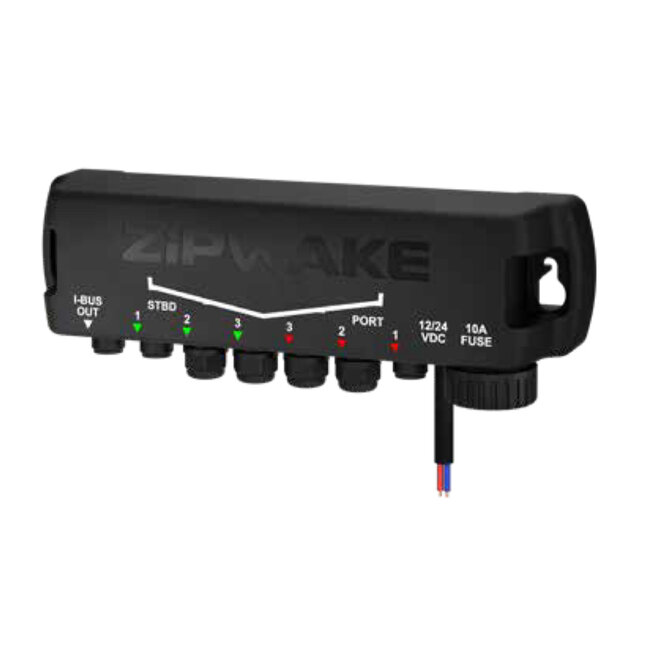

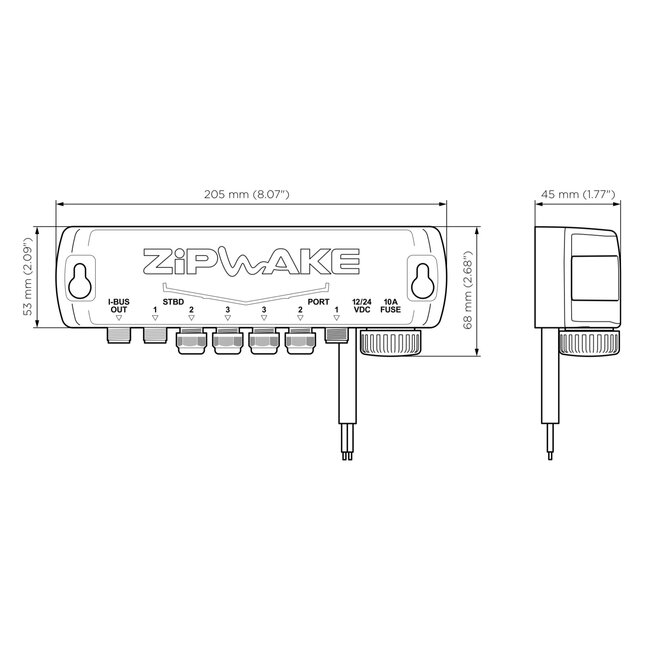

Distributie-eenheid (DU-S)

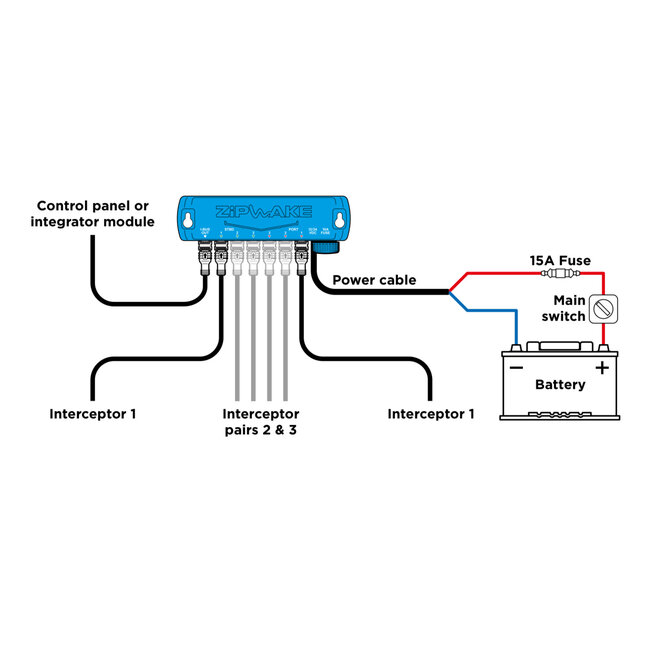

Levert centrale stroom en connectiviteit aan het systeem. De DU-S is waterdicht, oliebestendig en vonkvrij, geschikt voor installatie onderdeks. Wordt geleverd met een stroomkabel en geïntegreerde zekeringbeveiliging.

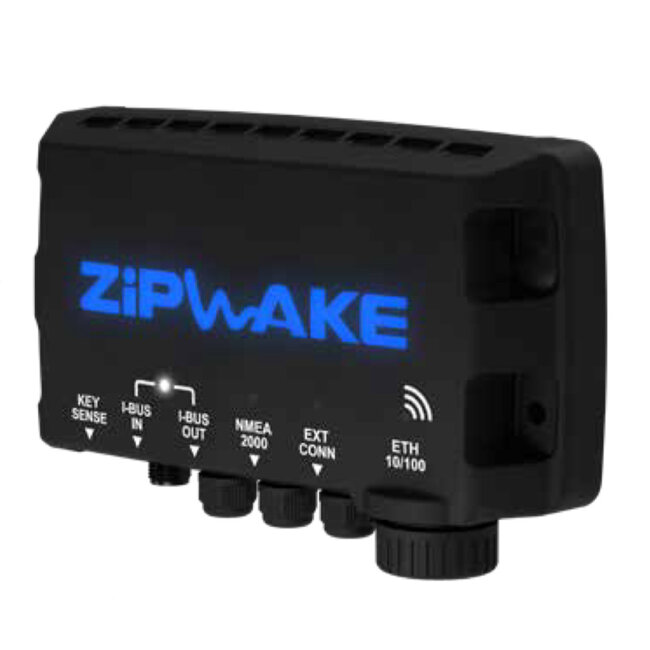

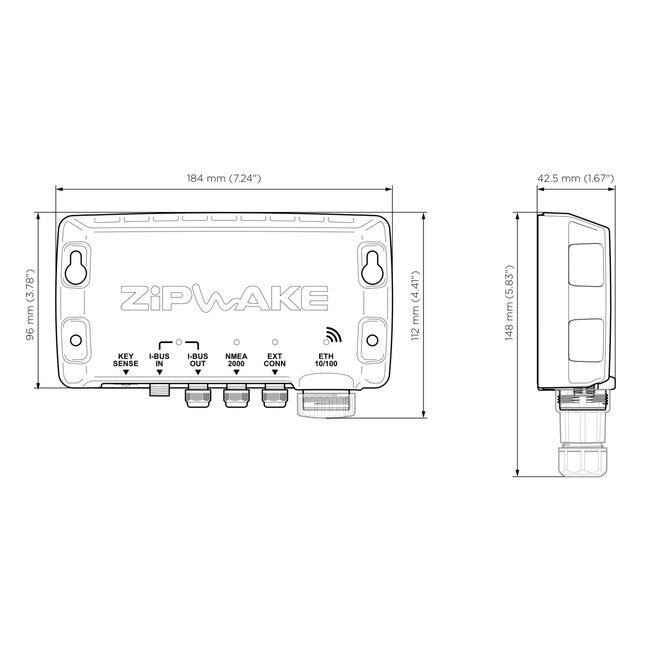

Integrator Module (IM-S)

De belangrijkste interface van de kit, vervangt het standaard bedieningspaneel. De IM-S verbindt het systeem met MFD’s en mobiele apparaten en biedt draadloze bediening, naadloze integratie en software-updates. Ondersteunt meerdere bedieningspanelen en beheert installatieconfiguraties van 1 tot 6 interceptors.

SPECIFICATIES

• Bladlengte: 300 mm (11,8 in).
• Slag: 30 mm (1,2 in).
• Actuatorsnelheid: 20 mm/s.
• Maximale vaarsnelheid: Tot 110 km/u (≈60 knopen).
• Geschikte scheepslengte: Tot 15,5 m (50 ft).
• Spanningsbereik: 12–32 V DC.
• Beschermingsgraad: IP68 (interceptors), IP67 (distributie-eenheid, IM-S).
• Connectiviteit: NMEA 2000, CAN-bus, Ethernet.
• Draadloze interface: Ondersteund (via Zipwake-app).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.

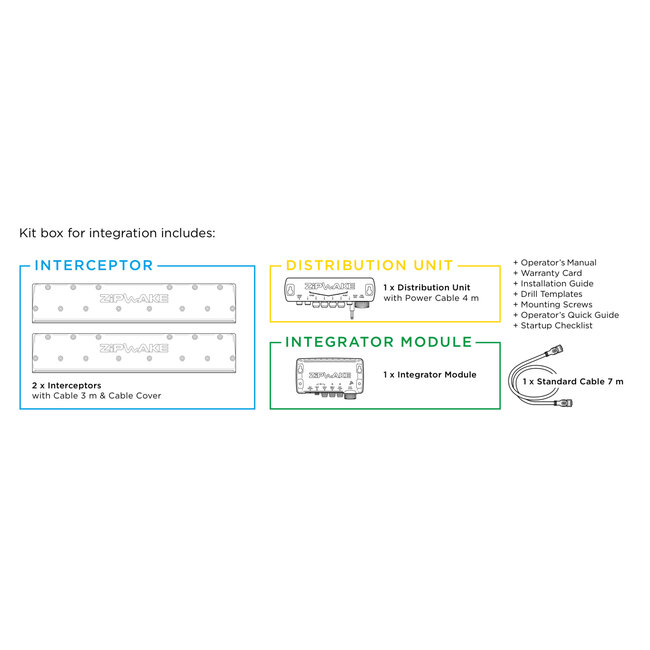

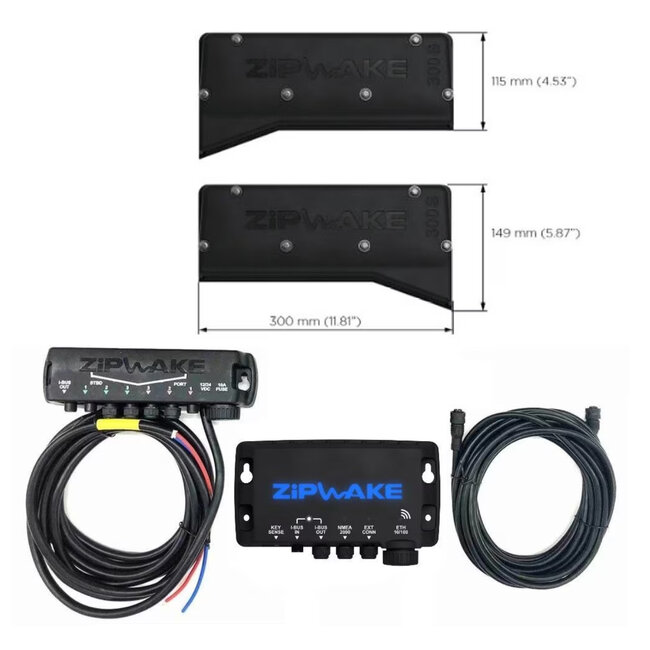

INHOUD VAN DE KIT

• 2 × chine-interceptors (300 mm) met kabels en kabelafdekkingen.
• 1 × Distributie-eenheid S (DU-S) met stroomkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De kit bevat geïntegreerde montageplaten voor interceptors en waterdichte doorvoeren voor veilige kabelgeleiding boven of onder de waterlijn. De IM-S kan onopvallend worden geïnstalleerd achter het stuur, op de flybridge of in de machinekamer, met slechts één ethernetkabel naar MFD’s. Het modulaire ontwerp ondersteunt uitbreiding tot zes interceptors, terwijl correcte afdichting van doorvoeren essentieel is om waterdichtheid en systeemintegriteit te waarborgen.
