Zipwake 1000E integratormodule recht kitbox trimsysteem

Het Zipwake Serie E 1000E integratormodule recht kitbox trimsysteem is een professionele dynamische trimoplossing, ontworpen voor vaartuigen tot 30 m (100 ft). Met extra grote rechte interceptors van 1000 mm aangedreven door hogesnelheids-servotechnologie elimineert het systeem actief onaangenaam en gevaarlijk stampen en rollen. Door golfweerstand te minimaliseren verbetert het de wendbaarheid, verhoogt het comfort, verbetert de veiligheid en vermindert het brandstofverbruik aanzienlijk.

In tegenstelling tot de standaardkit met een fysiek bedieningspaneel wordt deze versie geleverd met de Integratormodule (IM-E), die naadloze aansluiting op multifunctionele displays (MFD’s) en slimme apparaten mogelijk maakt. De IM-E biedt intuïtieve 3D-bediening, houdt het dashboard overzichtelijk en levert ongeëvenaarde precisie en gebruiksgemak. Alle componenten zijn robuust, waterdicht en ontworpen voor zwaar gebruik op zee, wat langdurige betrouwbaarheid met minimaal onderhoud garandeert.

KENMERKEN

• Dynamische stabilisatie: Elimineert actief rol en stampen, voor meer comfort en veiligheid op zee.
• Brandstofefficiëntie: Vermindert weerstand en golfslag, verlaagt operationele kosten.
• 3D-controle-integratie: Naadloze, intuïtieve bediening via MFD’s en slimme apparaten met de Integratormodule.
• Heavy-duty ontwerp: Grote, snel reagerende interceptors, geschikt voor vaartuigen tot 30 m (100 ft).
• Schaalbaar systeem: Modulair ontwerp maakt uitbreiding tot zes interceptors mogelijk zonder extra aansluitingen of voedingen.
• Eenvoudige installatie: Complete kitbox met modulaire componenten zorgt voor eenvoudige montage.

HOOFD­COMPONENTEN

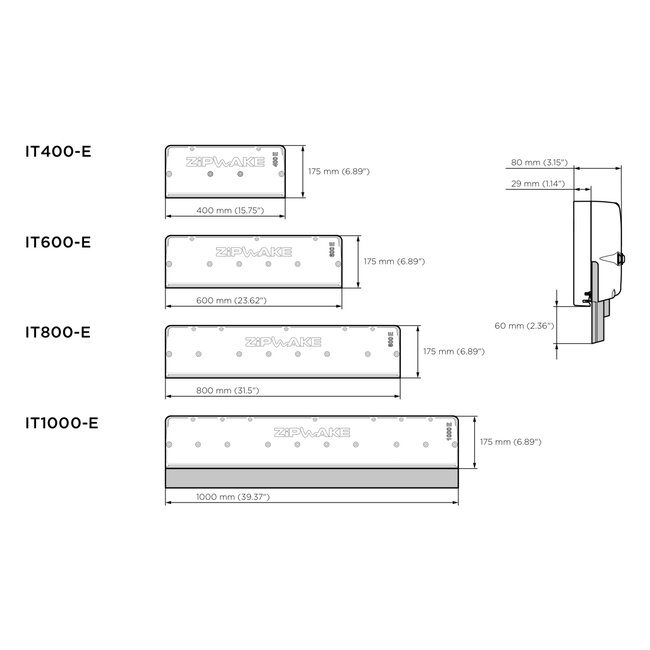

Rechte Interceptors (IT1000-E)

Bevat twee rechte interceptors van 1000 mm, ontworpen voor superieure lift en snelle werking. Hun robuuste, waterdichte constructie maakt ze ideaal voor grote planerende en half-planerende vaartuigen in zware omstandigheden.

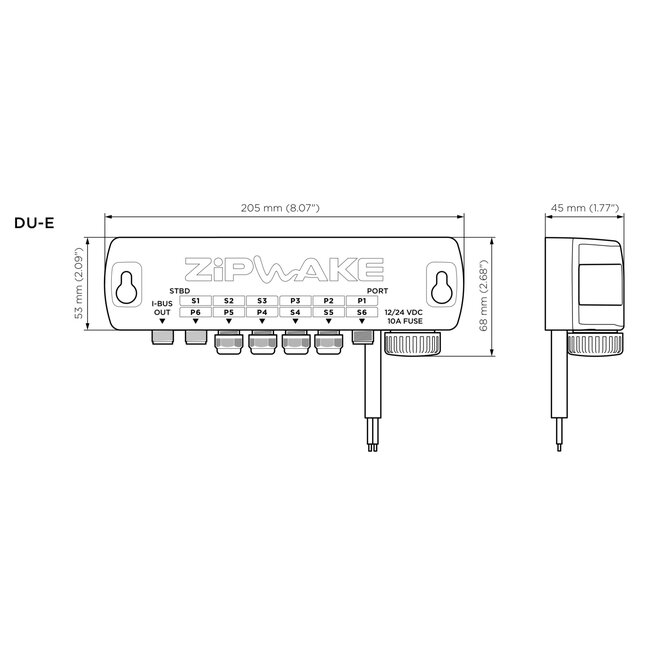

Distributie-eenheid (DU-E)

Verzorgt centrale voeding en connectiviteit van het systeem. De DU-E is robuust, waterdicht, oliebestendig en vonkbeveiligd, waardoor veilige installatie in technische ruimtes mogelijk is. Ingebouwde elektrische bescherming (waaronder zekeringen) garandeert betrouwbaarheid.

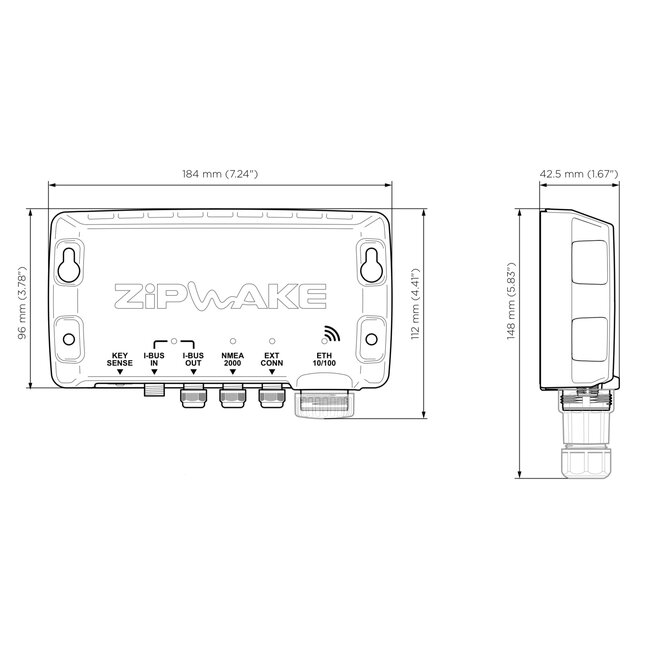

Integratormodule (IM-E)

Vervangt het standaard bedieningspaneel en maakt integratie met multifunctionele displays (MFD’s) en externe apparaten mogelijk. De IM-E biedt volledige 3D-bediening en houdt het dashboard overzichtelijk en modern.

SPECIFICATIES

• Bladlengte: 1000 mm (39,4 in).
• Toepassing: Geschikt voor vaartuigen tot 30 m (100 ft).
• Aandrijving: Snel reagerende servotechnologie voor directe correctie.
• Systeemtype: E-Serie — grotere, duurzamere interceptors dan Serie S.
• Bediening: Integratormodule (IM-E) met 3D-integratie naar MFD’s.
• Uitbreiding: Ondersteunt tot zes interceptors zonder extra voeding of aansluitingen.
• Beschermingsklasse: Waterdicht, oliebestendig en vonkbeveiligd voor professioneel gebruik.

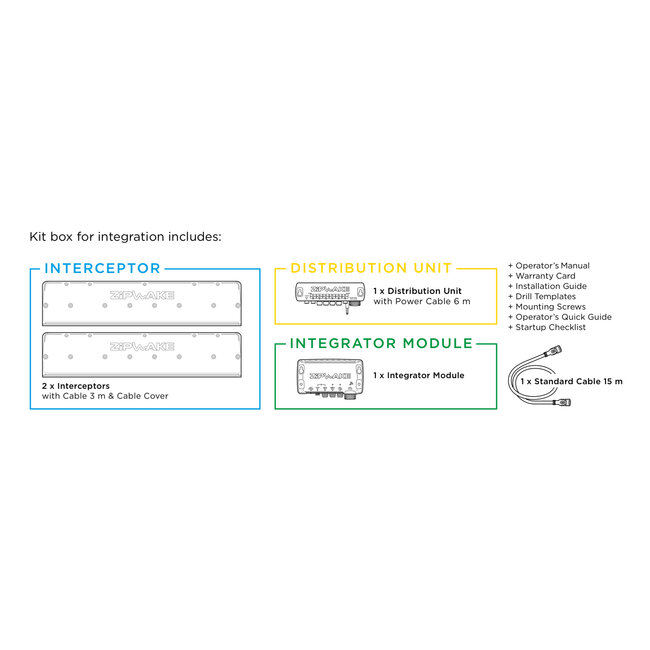

INHOUD VAN DE KIT

• 2 × rechte interceptors (1000 mm) met kabels en kabelafdekkingen.
• 1 × distributie-eenheid E (DU-E) met stroomkabel.
• 1 × integratormodule (IM-E).
• 1 × verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

INSTALLATIE

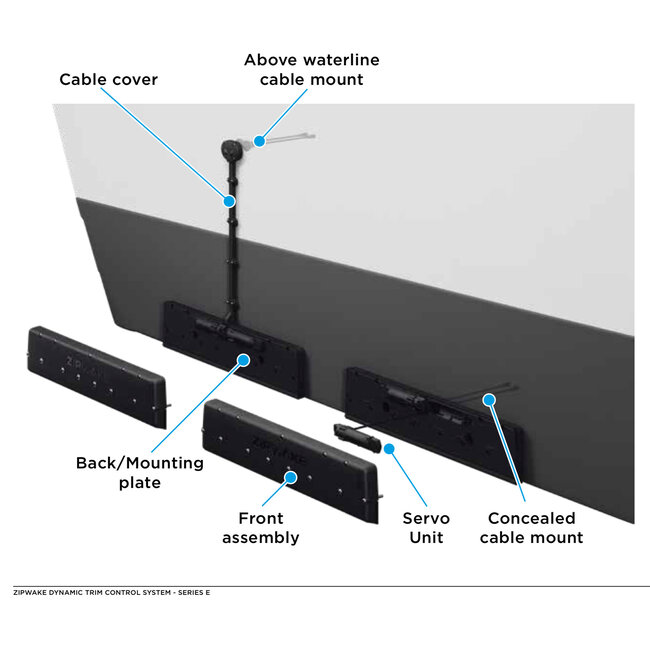

De kit bevat geïntegreerde montageplaten voor veilige bevestiging, met opties om kabels boven of onder de waterlijn te geleiden. De modulaire architectuur maakt uitbreiding met extra interceptors mogelijk (tot zes per DU-E). De integratormodule vereenvoudigt de installatie door directe aansluiting op MFD’s en externe apparaten, waardoor dashboardruimte vrijkomt. Correcte uitlijning en afdichting van doorvoeren zijn essentieel om waterdichtheid te garanderen.

BROCHURES

• Zipwake Series E Brochure
• Zipwake Series E Productspecificaties
• Zipwake Series E Installatiehandleiding
