Zipwake Series 600E Chine Integrator Module Kitbox Trimsysteem

Het Zipwake Series E 600E Chine Integrator Module Kitbox Trimsysteem is een professioneel dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 30 m (100 ft). Als onderdeel van de Series E biedt het snellere respons, grotere hefkracht en verbeterde duurzaamheid vergeleken met de Series S, waardoor het de voorkeur geniet voor grotere en veeleisendere vaartuigen. In dit model worden chine interceptors gebruikt, speciaal ontworpen voor hoekige rompen, die superieure lift en nauwkeurige stabilisatie bieden waar rechte interceptors minder effectief zijn.

Dit pakket combineert snel reagerende chine interceptors met het Integrator Module (IM-E) voor naadloze integratie, intuïtieve bediening en betrouwbare stabilisatie, zelfs onder zware omstandigheden. Met volledig automatische werking vermindert het systeem rollen, stampen en golfweerstand, waardoor brandstofefficiëntie, veiligheid en comfort aanzienlijk verbeteren. Het IM-E verbindt zich rechtstreeks met MFD’s en smart devices en houdt dashboards overzichtelijk. Draadloze monitoring, configuratie en updates zijn mogelijk via de Zipwake-app. Dankzij duurzame componenten en modulair ontwerp ondersteunt de 600E IM Kit tot zes interceptors per distributie-eenheid.

KENMERKEN

• Automatische stabilisatie: Pitch- en rollcorrectie met geïntegreerde GPS, 3D-gyro en accelerometers.
• Chine interceptor ontwerp: 600 mm interceptors voor hoekige rompen.
• Hoge prestaties: 60 mm slag en 40 mm/s snelheid.
• Integrator Module (IM-E): Naadloze MFD-integratie en draadloze connectiviteit.
• Comfort en veiligheid: Vermindert rollen en stampen voor een veiligere vaart.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek verlaagt weerstand en verbruik.
• Dashboard-efficiëntie: Ondersteunt tot drie extra bedieningspanelen.
• Duurzaam ontwerp: Waterdicht, oliebestendig en vonkvrij.
• Uitbreidbaar systeem: Tot zes interceptors per DU-E.
• Updatebare software: Updates via website of app.

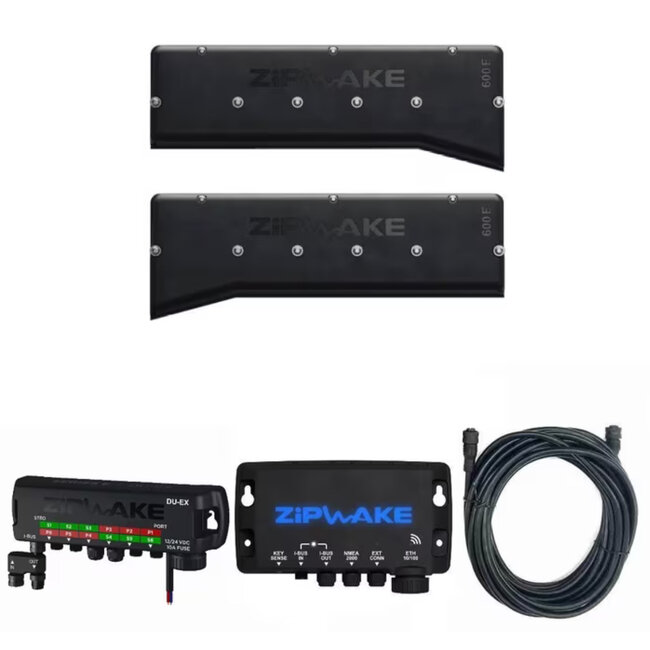

HOOFDONDERDELEN

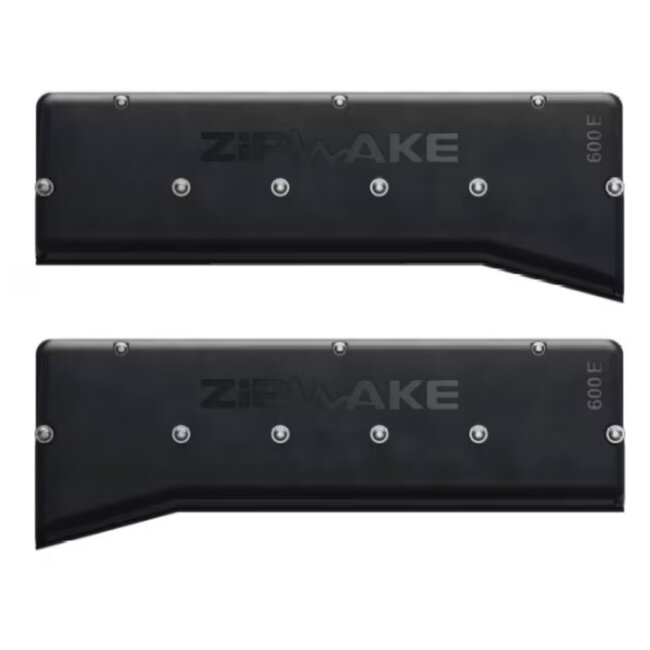

Chine Interceptors (IT600-E Chine)

Twee interceptors van 600 mm met dubbele servoactuatoren. Ontworpen voor grotere schepen met hoekige rompen, leveren ze krachtige lift en nauwkeurige stabilisatie.

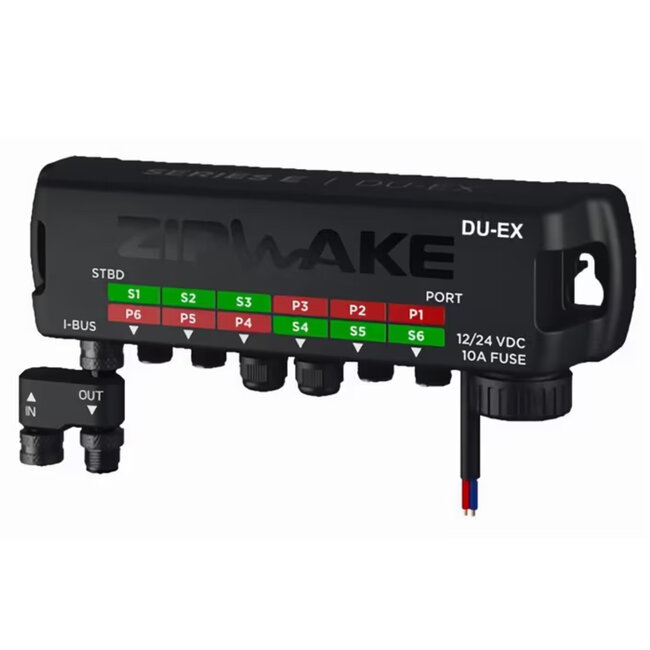

Distributie-eenheid (DU-E)

Levert stroom en connectiviteit. Robuust, waterdicht, oliebestendig en vonkvrij, ontworpen voor installatie onder dek. Inclusief 4 m stroomkabel en geïntegreerde bescherming.

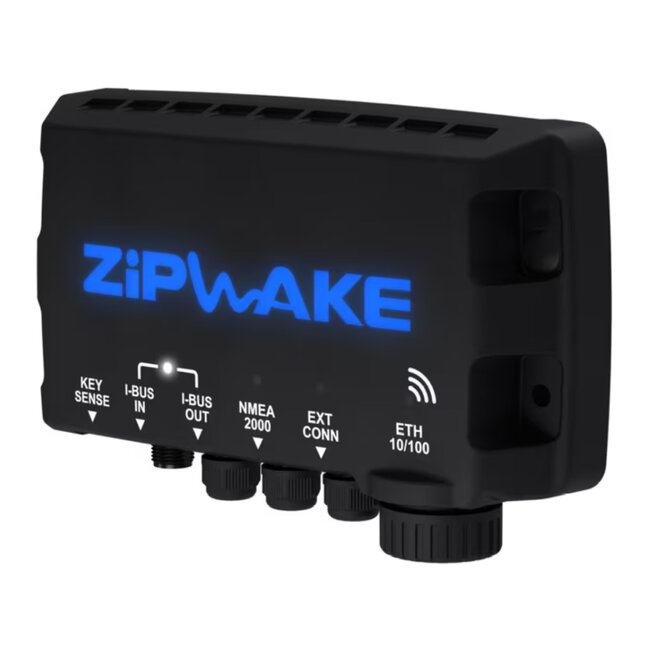

Integrator Module (IM-E)

Compact en krachtig, integreert het systeem met MFD’s en externe netwerken (NMEA 2000, CAN-bus, Ethernet). Ondersteunt monitoring, configuratie en updates via de Zipwake-app.

SPECIFICATIES

• Interceptorlengte: 600 mm (23,6 in).
• Interceptortype: Chine.
• Slag: 60 mm (2,4 in).
• Snelheid: 40 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Geschikte scheepslengte: Tot 30 m (100 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 50 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-E, IM-E).
• Servotype: Dubbele borstelloze servoactuatoren.
• Connectiviteit: NMEA 2000, CAN-bus, Ethernet, draadloos via app.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 20–22 kg.

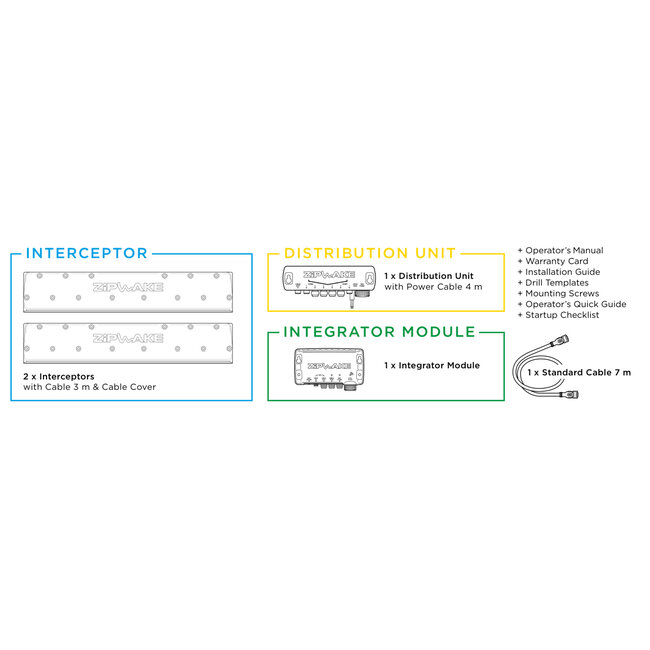

INHOUD VAN DE KIT

• 2 × Chine interceptors (600 mm) met 3 m kabels.
• 1 × Distributie-eenheid E (DU-E) met 4 m stroomkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De 600 mm chine interceptors zijn ontworpen voor hoekige rompen en leveren sterke lift en efficiënte stabilisatie. Montageplaten maken installatie eenvoudig, waterdichte doorvoeren zorgen voor veilige kabelgeleiding. Het IM-E kan achter dashboards, flybridges of in machinekamers geplaatst worden.

BROCHURES

• Zipwake Series E Brochure
• Zipwake Series E Productspecificaties
• Zipwake Series E Installatiehandleiding
• Zipwake Hoe Het Werkt Video
