Professioneel chine-trimsysteem voor boten tot 30 m. De Zipwake 400E met dual-servo-interceptors stabiliseert rol en stamp, vermindert weerstand en brandstofverbruik en verhoogt comfort en veiligheid bij hoge snelheden. Lees meer.
Het Zipwake Serie 400E Chine Kitbox Trimsysteem is een professionele automatische trim- en stabilisatieoplossing voor schepen tot 30 m (100 ft) en snelheden tot 60 knopen. De Series E is ontwikkeld voor grotere en zwaardere vaartuigen en biedt met zijn 60 mm slag en 40 mm/s bladsnelheid meer hefvermogen en snellere respons dan de Series S.
De Chine-uitvoering is geoptimaliseerd voor schuine rompvlakken, waardoor rol- en trimcorrectie worden verbeterd bij V-rompen en multihulls. De dubbele servomotoren zorgen voor krachtigere en snellere aanpassingen, terwijl het systeem automatisch pitch en rol corrigeert voor meer veiligheid, comfort en brandstofbesparing.
Chine-geoptimaliseerd ontwerp: Voor schuine rompen, met nauwkeurige lift- en rolcorrectie.
Hoge prestaties: Dubbele servomotoren voor snelle, nauwkeurige aanpassing tot 60 knopen.
Automatische stabilisatie: Continue correctie van trim en rol voor optimaal comfort en efficiëntie.
Brandstofbesparing: Minder weerstand en golfvorming, meer efficiëntie.
Robuust en waterdicht: IP68-interceptors, IP67-elektronica, bestand tegen zware omstandigheden.
Uitbreidbaar systeem: DU-E ondersteunt tot drie interceptors, uitbreidbaar tot zes met DU-EX.
Eenvoudige installatie: Compleet geleverd met alle kabels, sjablonen en bevestigingsmateriaal.

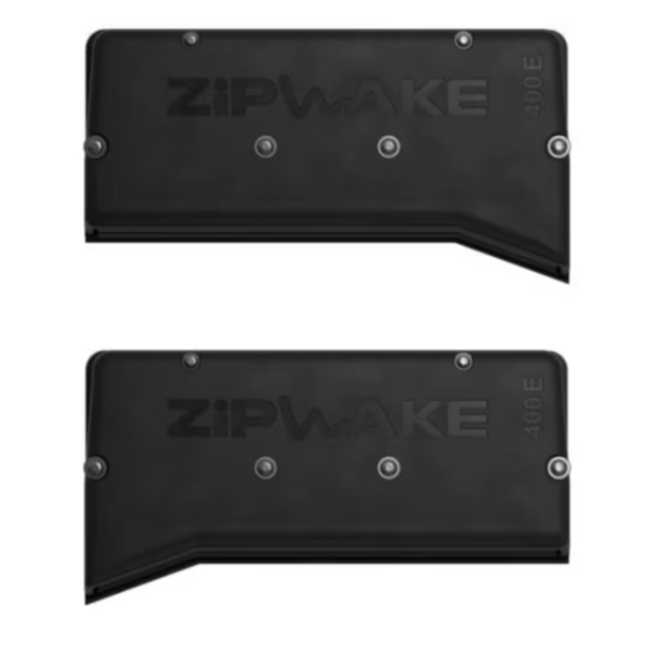

Chine-interceptors (IT400-E Chine)
Twee 400 mm chine-interceptors ontworpen voor schuine rompvlakken. Met dubbele borstelloze servotechnologie voor snelle bladbewegingen en sterke liftkracht, zelfs bij hoge snelheden.

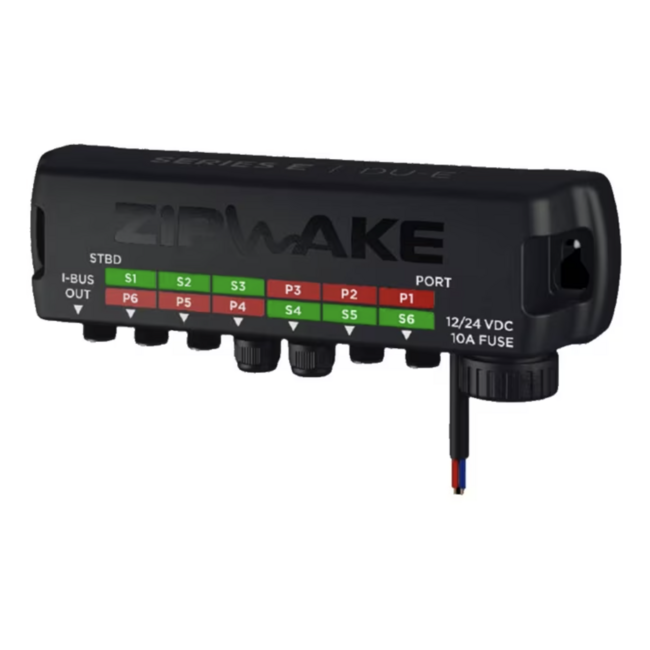

Distributie-eenheid (DU-E)
De centrale voedings- en dataknooppunt van het systeem. Verzorgt de stroomvoorziening en communicatie van de interceptors. Waterdicht (IP67), oliebestendig en vonkvrij, inclusief ingebouwde beveiliging en 4 m voedingskabel.

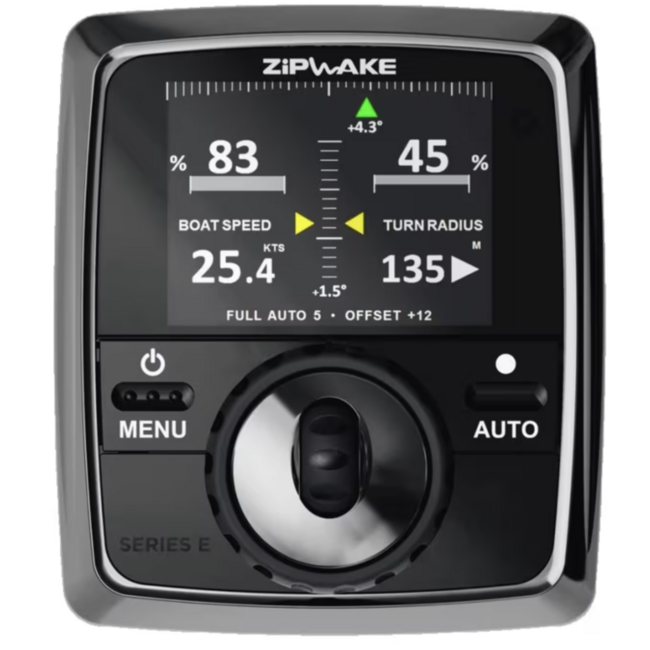

Bedieningspaneel (CP-E)
Intuïtief 3D-bedieningspaneel met helder, zonlichtbestendig display en dubbele draaiknoppen voor handmatige bediening. Zorgt voor automatische werking en real-time monitoring van snelheid, rol en trimhoek.
Interceptortype: Chine (schuin vlak)
Lengte: 400 mm (15,7 in)
Slag: 60 mm (2,4 in)
Snelheid: 40 mm/s
Max. vaarsnelheid: 60 knopen (≈ 110 km/u)
Scheepslengte: tot 30 m (≈ 100 ft)
Spanningsbereik: 12–32 V DC
Vermogen: ca. 50 W max
Beschermingsklasse: IP68 (interceptors), IP67 (DU & CP)
Servotype: Dubbele borstelloze actuatoren
Connector: M12 5-pins rond
Kabellengte: 3 m standaard (uitbreidbaar tot 6 m)
Bedrijfstemperatuur: 0 °C – +40 °C
Opslagtemperatuur: –40 °C – +90 °C
Gewicht: ≈ 15 kg (33 lb)

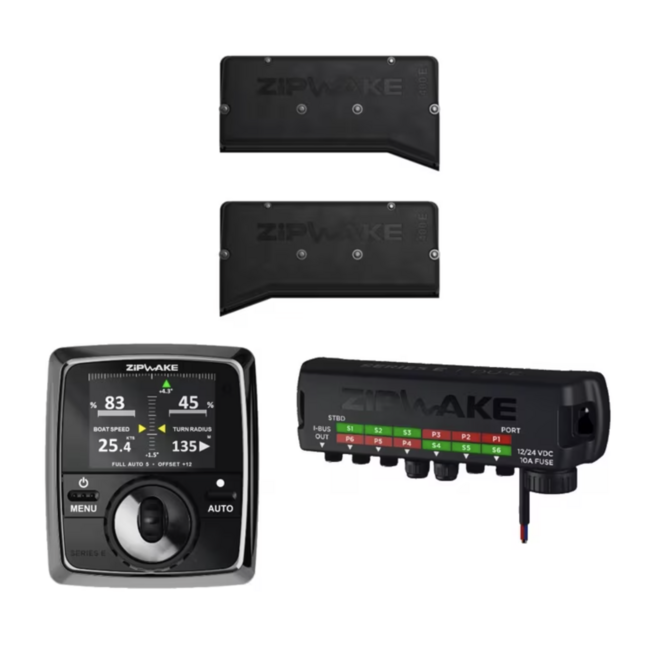

2 × Chine-interceptors (400 mm) met 3 m kabels en montageplaten
1 × Distributie-eenheid (DU-E) met 4 m voedingskabel
1 × Bedieningspaneel (CP-E)
1 × Standaard verlengkabel
Gebruikershandleiding
Installatiegids
Boorsjablonen
Bevestigingsschroeven
Snelstartgids
Garantiekaart
De chine-interceptors worden vlak gemonteerd tegen de schuine rompvlakken voor optimale waterstroming en effectieve rolcompensatie. Gebruik de meegeleverde boorsjablonen voor correcte uitlijning. De distributie-eenheid wordt idealiter in een droge, toegankelijke ruimte zoals de machinekamer geplaatst, terwijl het bedieningspaneel bij de stuurstand wordt geïnstalleerd.
Kabeldoorvoeren onder de waterlijn moeten zorgvuldig worden afgedicht om de IP-bescherming te behouden. Dankzij het modulaire ontwerp kunnen tot zes interceptors worden toegevoegd zonder extra voedingen.
