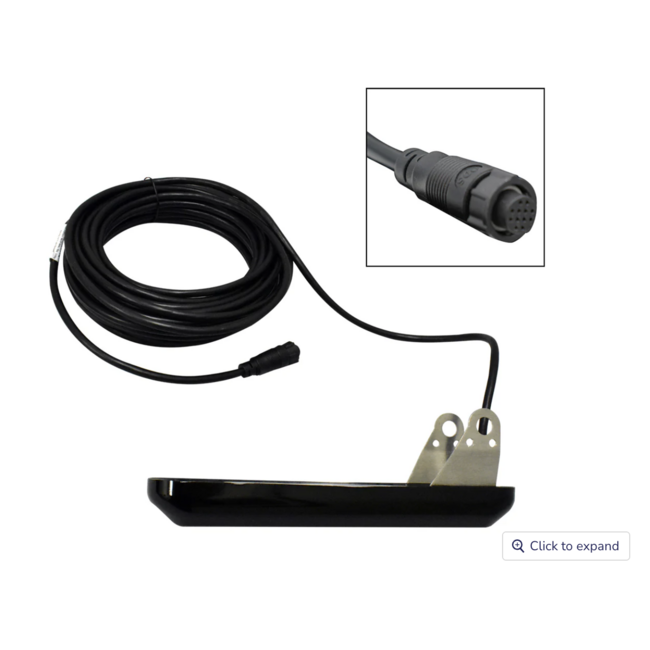

AIRMAR 225T-TM904 Sidescan Transducer

De AIRMAR 225T-TM904 is een hoogfrequente CHIRP Side-Scan spiegelmontage-transducer, ontworpen voor vaartuigen die gebruikmaken van de ingebouwde CHIRP Side-Scan functie van Furuno NavNet TZtouch3 (TZT12F, TZT16F, TZT19F) en NavNet TZtouchXL (TZT10X, TZT13X, TZT16X). Met 150 W per zijde binnen een 220–240 kHz CHIRP-band levert hij scherpe, symmetrische bakboord-/stuurboordbeelden voor structuurdetectie, bodemonderzoek en professionele surveytoepassingen. De stevige kunststofbehuizing en meegeleverde montagebeugel passen op uiteenlopende rompvormen.

Dit model is ideaal voor kleine en middelgrote boten, trailerboten, werkvaartuigen en recreatieve gebruikers die Side-Scan nodig hebben zonder door-romp installatie. De spiegelmontage vergemakkelijkt de installatie en het onderhoud, terwijl de akoestische prestaties stabiel blijven. Een geïntegreerde temperatuursensor, een 12-pins Furuno connector en een 12 m kabel zorgen voor eenvoudige plug-and-play compatibiliteit.

KENMERKEN

• Hoogfrequente CHIRP Side-Scan: Gedetailleerde zijbeeldvorming op 220–240 kHz.

• Compatibel met TZtouch3 & TZtouchXL: Werkt met ingebouwde Side-Scan functies van TZT12F, TZT16F, TZT19F en TZT10X, TZT13X, TZT16X.

• 150 W per zijde: Sterke en consistente signaaloutput.

• Stevige kunststofbehuizing: Licht, duurzaam en ideaal voor spiegelmontage.

• Ingebouwde temperatuursensor: Meet nauwkeurig de watertemperatuur.

• Montagebeugel inbegrepen: Verstelbaar voor nauwkeurige positionering.

• 12-pins Furuno aansluiting: Plug-and-play compatibiliteit.

• 12 m kabel: Maritieme kwaliteit voor eenvoudige installatie.

HOOFDONDERDELEN

Spiegelmontage Sidescan Transducer
Kunststof CHIRP Side-Scan transducer met geïntegreerde temperatuursensor, ideaal voor boten waar door-romp installatie niet gewenst is.

Montagebeugel en hardware
Complete set met verstelbare beugel, RVS-bouten en montagemateriaal voor een veilige en juiste bevestiging.

Aansluitkabel (12 m)
Maritieme kabel met 12-pins Furuno connector, klaar voor directe koppeling met TZtouch3 en TZtouchXL MFD’s.

SPECIFICATIES

• Vermogen: 150 W per zijde

• Frequentie: 220–240 kHz (High-Frequency CHIRP)

• Materiaal: Kunststof

• Montage: Spiegelmontage

• Connector: 12-pins Furuno

• Kabellengte: 12 m

• Sensoren: Watertemperatuur

• Hoofdfunctie: Hoogfrequente CHIRP Side-Scan beeldvorming

• Compatibele MFD’s:
  – TZtouch3: TZT12F / TZT16F / TZT19F
  – TZtouchXL: TZT10X / TZT13X / TZT16X

COMPATIBILITEIT

• Ondersteunde systemen: Volledig compatibel met Furuno NavNet TZtouch3 en TZtouchXL displays met ingebouwde CHIRP Side-Scan functie.

• Aansluiting: 12-pins Furuno connector, geen adapters nodig.

• Functieondersteuning: Activeert Side-Scan en temperatuurweergave.

• Beperkingen: Niet compatibel met oudere NavNet/GP modellen zonder Side-Scan functie.

INHOUD VAN DE SET

• 225T-TM904 CHIRP Sidescan transducer

• Spiegelmontage beugel en RVS hardware

• 12 m kabel met 12-pins connector

• Installatiedocumentatie

INSTALLATIERICHTLIJNEN

Monteer de transducer op het spiegelvlak waar de waterstroom schoon en vrij van turbulentie is. Vermijd zones met strakes, intakes, uitlaten of rompstappen. De beugel moet correct worden uitgelijnd voor nauwkeurige bakboord-/stuurboordbeelden. Leid de kabel via een waterdichte doorvoer en houd deze uit de buurt van elektrische interferentie. Volledige prestaties zijn alleen gegarandeerd met een NavNet TZtouch3 of TZtouchXL display.
