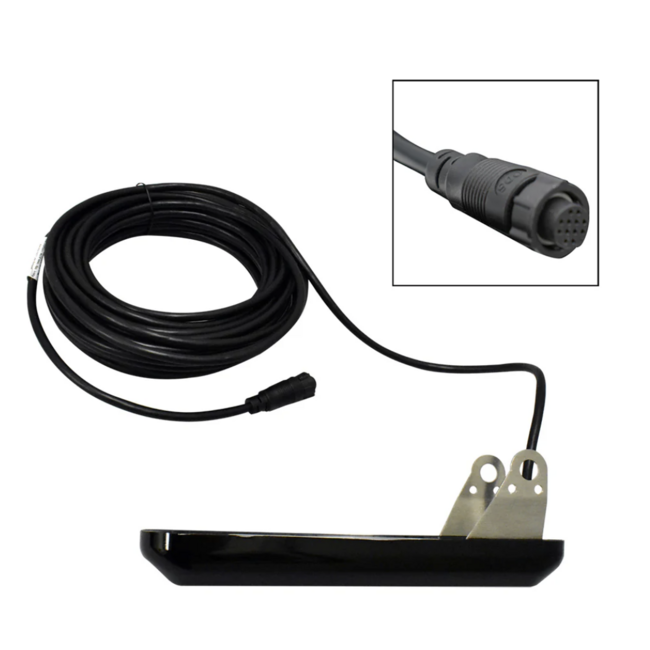

AIRMAR 455T-TM903 Sidescan Transducer

De AIRMAR 455T-TM903 is een hoogfrequente CHIRP Side-Scan spiegelmontage-transducer, ontworpen voor vaartuigen die gebruikmaken van de ingebouwde CHIRP Side-Scan functie van de Furuno NavNet TZtouchXL displays (TZT10X, TZT13X, TZT16X). Met 150 W per zijde binnen een 445–465 kHz CHIRP-band levert hij scherpe en contrastrijke links-/rechtsbeelden voor structuurdetectie, bodemonderzoek en surveytoepassingen. De stevige kunststofbehuizing en inbegrepen montagebeugel passen op uiteenlopende romptypes.

Dit model is ideaal voor kleine en middelgrote boten, trailerboten, werkvaartuigen en recreatieve gebruikers die Side-Scan willen zonder door-romp installatie. De spiegelmontage vereenvoudigt installatie en onderhoud, terwijl de akoestische prestaties stabiel blijven. Met een geïntegreerde temperatuursensor, een 12-pins Furuno connector en een 12 m kabel is het systeem volledig plug-and-play.

KENMERKEN

• Hoogfrequente CHIRP Side-Scan: Geeft gedetailleerde bakboord-/stuurboordbeelden met uitstekende doelisolatie.

• Geoptimaliseerd voor TZtouchXL: Werkt met de ingebouwde Side-Scan functie van TZT10X, TZT13X en TZT16X.

• 445–465 kHz CHIRP-band: Geschikt voor hoge resolutie in ondiep en middel-diep water.

• 150 W per zijde: Zorgt voor consistente signaalkwaliteit.

• Stevige kunststofbehuizing: Licht, duurzaam en geschikt voor spiegelmontage.

• Ingebouwde temperatuursensor: Levert nauwkeurige watertemperatuurmetingen.

• Montagebeugel inbegrepen: Voor een veilige en verstelbare bevestiging.

• 12-pins Furuno aansluiting: Plug-and-play compatibiliteit.

HOOFDONDERDELEN

Spiegelmontage Sidescan Transducer
Kunststof CHIRP Side-Scan transducer met geïntegreerde temperatuursensor, ideaal voor boten waar een door-romp installatie niet gewenst is.

Montagebeugel en hardware
Complete set met verstelbare beugel, RVS-schroeven en montageonderdelen.

Aansluitkabel (12 m)
Maritieme kabel met 12-pins Furuno connector, klaar voor directe koppeling met TZtouchXL MFD’s.

SPECIFICATIES

• Vermogen: 150 W per zijde

• Frequentie: 445–465 kHz (High-Frequency CHIRP)

• Materiaal: Kunststof

• Montage: Spiegelmontage (transom mount)

• Connector: 12-pins Furuno

• Kabellengte: 12 m

• Sensoren: Watertemperatuur

• Hoofdfunctie: Hoogfrequente CHIRP Side-Scan beeldvorming

• Compatibele MFD’s: TZT10X / TZT13X / TZT16X (NavNet TZtouchXL)

COMPATIBILITEIT

• Ondersteunde systemen: Volledig compatibel met Furuno NavNet TZtouchXL displays met ingebouwde CHIRP Side-Scan functie.

• Aansluiting: 12-pins Furuno connector voor directe koppeling.

• Functieondersteuning: Activeert CHIRP Side-Scan en temperatuurweergave.

• Beperkingen: Niet compatibel met oudere NavNet- of GP-modellen zonder geïntegreerde Side-Scan.

INHOUD VAN DE SET

• 455T-TM903 CHIRP Sidescan transducer

• Spiegelmontage beugel en hardware

• 12 m kabel met 12-pins connector

• Installatiedocumentatie

INSTALLATIERICHTLIJNEN

Monteer de transducer op de spiegel van de boot op een plek met schone, ongestoorde waterstroom. Vermijd turbulentiebronnen zoals strakes, intakes en uitstroomopeningen. De beugel moet correct worden uitgelijnd voor nauwkeurige bakboord-/stuurboordbeelden. Leid de kabel via een waterdichte doorvoer en houd deze weg van elektrische interferentiebronnen. Volledige functionaliteit is alleen beschikbaar met een NavNet TZtouchXL display.
