AIRMAR TM275LHW CHIRP Spiegelmontage Transducer

De AIRMAR TM275LHW is een krachtige dual-channel CHIRP diepte- en temperatuurtransducer, ontworpen voor vaartuigen die zowel maximale dieptecapaciteit als brede hoogfrequente dekking nodig hebben. Hij combineert Low CHIRP (42–65 kHz) voor diepwaterprestaties met High-Wide CHIRP (150–250 kHz) en een constante straalbreedte van 25°, waardoor een uitzonderlijk brede waterkolomdekking en uitstekende doelenscheiding worden bereikt. In combinatie met de Furuno DFF1-UHD CHIRP module biedt de TM275LHW echte breedband CHIRP-functionaliteit, veel geavanceerder dan traditionele enkelvoudige frequentiesystemen.

De High-Wide-straal levert meer dan zes keer zoveel dekking als standaard 200 kHz transducers, ideaal voor het detecteren van aasvis, pelagische soorten en middenwaterobjecten. Voor grote diepten zorgt de Low-CHIRP-band voor stabiele bodemherkenning en duidelijke structuurweergave. De TM275LHW is ook compatibel met de variabele frequentie visvinders Furuno FCV295 en FCV1150, waarbij de volledige 25° breedte behouden blijft over het hele hoogfrequente CHIRP-bereik. De transducer wordt geleverd met een 12-meterkabel zonder connector, bedoeld voor directe bedrading naar CHIRP-modules of fishfinderterminals.

KENMERKEN

• Dual-channel CHIRP technologie: Low CHIRP (42–65 kHz) voor diepte; High-Wide CHIRP (150–250 kHz) voor brede waterkolomdekking.

• Constante 25° straalbreedte: Gelijke dekking over alle hoogfrequente CHIRP-instellingen.

• Uitstekende doelenscheiding: Ideaal voor aasvisdetectie en pelagische soorten.

• Diepwatergeschiktheid: Low-CHIRP zorgt voor betrouwbare bodemtracking.

• Geoptimaliseerd voor DFF1-UHD: Volledige breedband CHIRP-ondersteuning.

• Compatibel met FCV295 & FCV1150: Ondersteunt variabele frequenties.

• Ingebouwde temperatuursensor: Nauwkeurige meting van de watertemperatuur.

• 12 m kabel zonder connector: Voor directe bedrading.

HOOFDONDERDELEN

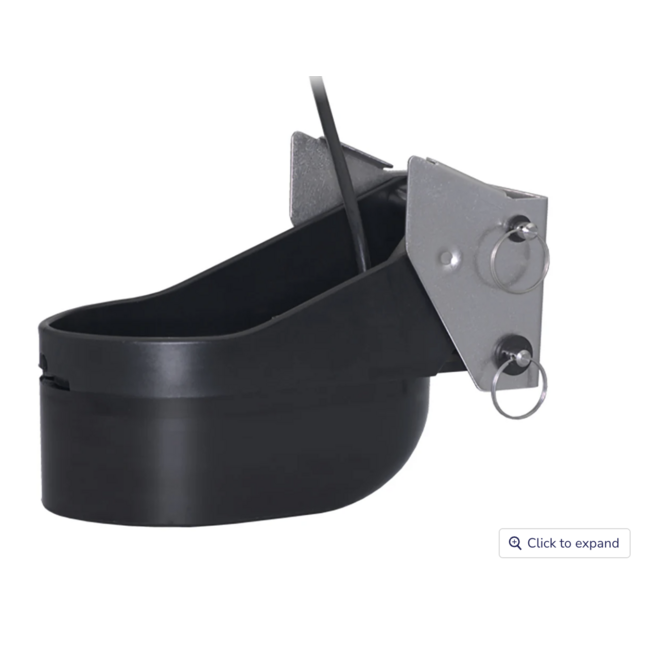

TM275LHW Dual-Channel CHIRP Transducer
Breedband CHIRP transducer met Low-CHIRP- en High-Wide-CHIRP-keramische elementen in een hydrodynamische spiegelmontagebehuizing. Inclusief watertemperatuursensor.

Spiegelmontagebeugel & montagehardware
Volledige beugelset ontworpen voor nauwkeurige uitlijning en stabiele akoestische prestaties bij verschillende snelheden.

12 m kabel (zonder connector)
Maritieme kabel bedoeld voor directe aansluiting op DFF1-UHD, FCV295 of FCV1150 systemen.

SPECIFICATIES

• CHIRP kanalen:
  – Low CHIRP: 42–65 kHz
  – High-Wide CHIRP: 150–250 kHz (constante 25° straal)

• Materiaal: Versterkte polymeerbehuizing

• Montage: Spiegelmontage

• Kabellengte: 12 m, geen connector

• Sensoren: Watertemperatuur

• Hoofdfuncties: Dieptemeting, visdetectie, brede dekking van de waterkolom.

COMPATIBILITEIT

• Volledige CHIRP-ondersteuning met:
  – Furuno DFF1-UHD
  – Furuno FCV295
  – Furuno FCV1150

• Niet compatibel met:
  – TZtouch3, TZtouchXL of TZtouch2 zonder CHIRP-module

• Aansluiting:
  – Direct bedraden noodzakelijk (geen connector inbegrepen).

INHOUD VAN DE SET

• TM275LHW CHIRP spiegelmontage transducer

• Spiegelmontagebeugel en RVS hardware

• 12 m kabel zonder connector

• Installatiedocumentatie

INSTALLATIERICHTLIJNEN

Monteer de transducer op een deel van het spiegelvlak met een stabiele, turbulentie-vrije waterstroom. Vermijd strakes, step-rompen en rompunregelmatigheden. De beugel moet nauwkeurig worden uitgelijnd voor consistente sonarprestaties bij verschillende snelheden. Leid de kabel via een waterdichte doorvoer en sluit deze rechtstreeks aan op de CHIRP-module of fishfinderterminal. Goede aarding en het vermijden van elektrische interferentie verbeteren de CHIRP-helderheid.

De verstelbare spiegelbeugel maakt uitlijning mogelijk over een typisch spiegelhoekbereik van ongeveer 2° tot 22°, zodat het transduceroppervlak horizontaal in het water wordt geplaatst. Een correcte uitlijning tijdens de installatie is essentieel voor optimale akoestische prestaties.
