Der Furuno TZMAP13 kombiniert Full-HD-Kartenplotter, CHIRP-Echolot und radarfähige Navigation in einem leistungsstarken Stand-Alone-MFD, eine clevere Investition für moderne Navigation. Expertenberatung von Sail360 finden Sie am Seitenende. Lesen Sie mehr.

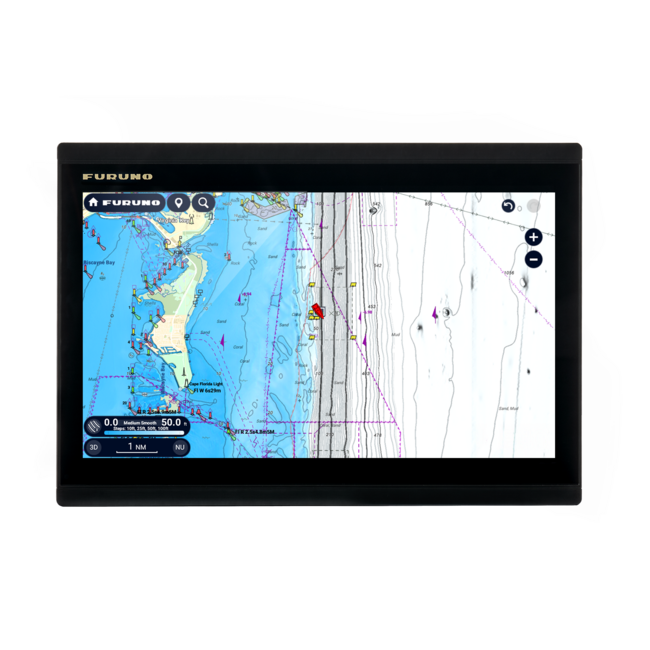

Der Furuno TZMAP13 ist ein leistungsstarkes 13-Zoll Stand-Alone-Multifunktionsdisplay, das für fortschrittliche Navigation, Fischerkennung und ausgewählte Radarintegration über einen kompakten Bildschirm am Steuerstand entwickelt wurde. Es kombiniert TZ MAPS Kartografie, Full HD Multi-Touch-Bedienung, integrierten TruEcho CHIRP-Fischfinder, CHIRP Side-Scan, GNSS-Positionierung und Furuno Radar-Kompatibilität in einem leistungsfähigen Display.
Für kleinere Boote, Angel-Setups, trailerbare Boote, kompakte Yachten und Ein-Stationen-Steuerstände schafft der TZMAP13 einen schärferen und aufgeräumteren Steuerpunkt. Karten, Sonar, Side-Scan, Wegpunkte, Routen, Radardaten und Bordinformationen können über einen reaktionsschnellen Furuno Bildschirm verwaltet werden, wodurch Unordnung reduziert wird und der Skipper schneller auf die wichtigen Informationen zugreifen kann.
Sehen Sie, wie der Furuno TZMAP13 fortschrittliche Kartenplotter-Bedienung, Fischfinder-Leistung und moderne Navigationstools in ein kompaktes Steuerstand-Setup bringt.

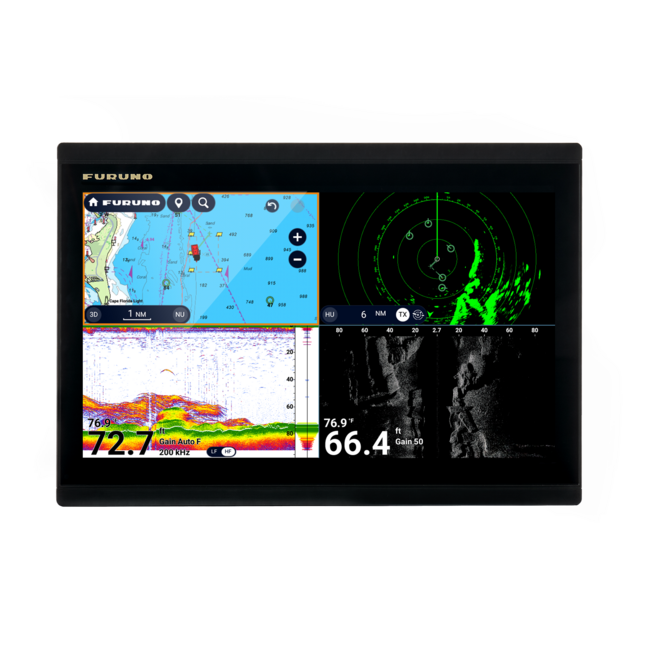

Display: 12,8" All-Glass Multi-Touch IPS-Bildschirm mit Full HD Auflösung, 1920 x 1080 Pixeln, und Split-Screen-Funktion mit bis zu 4 Fenstern. Der TZMAP13 ist ein Stand-Alone-MFD, kein vernetztes Multi-MFD-Display.
Integriertes Sonar: interner TruEcho CHIRP/CW-Fischfinder mit Unterstützung für 300 W, 600 W oder 1 kW Setups je nach Geber, plus CHIRP Side-Scan bei 230/455 kHz für Tiefe, Struktur und Seitenansicht-Bildgebung.
Kartenunterstützung: vollständige Integration mit TZ MAPS und kompatiblen Kartenoptionen, einschließlich Funktionen wie BathyVision und AI Routing, wenn sie von der ausgewählten Kartenregion und freigeschalteten Daten unterstützt werden.
Radar- und Datenintegration: kompatibel mit ausgewählten Furuno Radarsensoren wie DRS2D-NXT und DRS4D-NXT, plus Borddaten über NMEA 2000, NMEA 0183 und Wireless LAN.
Robustes Marine-Design: wasserdichte Konstruktion für den Marineeinsatz, mit IPX7-Schutz gemäß den bereitgestellten Produktinformationen.
Erweiterung und Datenmanagement: Anschlussoptionen für Sensoren, Radar und Borddatenquellen. Der USB Type-C Anschluss wird für den Import und Export von Daten wie Software-Updates und Benutzerinformationen verwendet.
Der TZMAP13 ist für Boote gebaut, bei denen ein starkes Display die effizienteste Lösung ist. Er arbeitet als Stand-Alone-MFD und bietet dem Steuerstand einen sauberen, leistungsfähigen Kontrollpunkt für Navigation, Sonar, Side-Scan, ausgewählte Radardaten und Bordinformationen.
Seine Bedienlogik folgt Furunos modernem Touch-Display-Erlebnis, mit Edge-Swipe-Bedienung, intuitiven Gesten und Split-Screen-Layouts. Das Ergebnis ist eine schnelle, hochwertige Benutzeroberfläche, über die der Skipper Karten zoomen, Ansichten wechseln, Wegpunkte markieren und Navigationsinformationen von einem kompakten Bildschirm aus organisieren kann, ohne ein größeres Multi-Display-System aufzubauen.
Das macht den TZMAP13 besonders relevant für:
Segelyachten und Motoryachten, die einen kompakten Furuno Kartenplotter statt eines größeren Multi-Display-Systems benötigen
Kompakte Steuerstände, bei denen der Platz auf dem Dashboard begrenzt ist, der Skipper aber dennoch zuverlässige Kartografie, Sonar und Navigationsbedienung möchte
Bootsbesitzer, die in die Furuno Kartenplotter-Reihe einsteigen, mit einem Stand-Alone-MFD, das das System einfach und leicht zu verwalten hält
Ein-Stationen-Setups, bei denen ein Bildschirm für Karten, Fischfinder, Side-Scan, ausgewählte Radardaten und Bordinformationen ausreicht
Angelboote und Fahrtenboote, die ein kompaktes Display mit stärkerer Navigations- und Fischerkennungsleistung als ein einfacher Kartenplotter wünschen

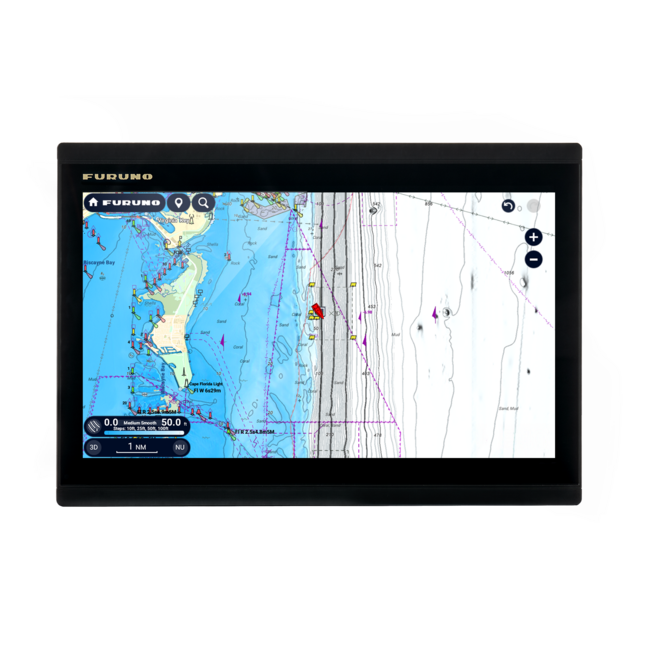

Der TZMAP13 verwendet TZ MAPS, die fortschrittliche Kartenplattform von Furuno und TIMEZERO, um dem Skipper eine visuellere und datenreichere Navigationsumgebung zu bieten. Für Küstenfahrten, Hafeneinfahrten, Fahrwasser, Flachwasserbereiche und Angelreviere macht dies das Display nützlicher als einen einfachen Plotting-Bildschirm.

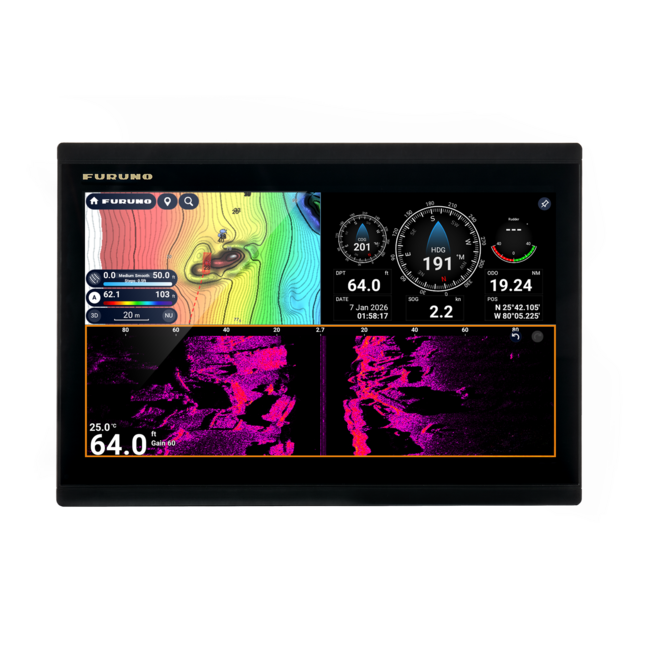

Je nach ausgewählter Kartenregion und freigeschalteten Kartendaten kann TZ MAPS offizielle hydrografische Kartendaten, BathyVision Bathymetrie, Satellitenbilder, Gelände- und Tiefenschattierung, Community-Änderungen, vom Benutzer erstellte Kartenobjekte und AI Routing unterstützen.
AI Routing kann anhand von Kartendaten, Schiffstiefgang und ausgewählten Sicherheitsparametern eine Punkt-zu-Punkt-Route erstellen. Es hilft, die Planungszeit zu reduzieren, während die abschließende Routenprüfung weiterhin unter der Kontrolle des Skippers bleibt.

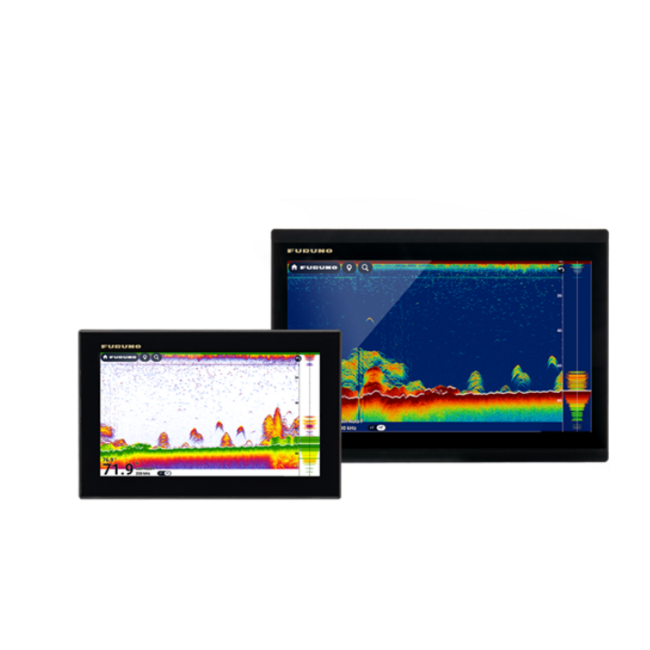

Der TZMAP13 ist eine starke Wahl für das Angeln, weil der Fischfinder in das Display integriert ist. Er unterstützt TruEcho CHIRP- oder CW-Fischfinder-Betrieb mit 300 W, 600 W oder 1 kW Ausgangsleistung je nach angeschlossenem kompatiblem Furuno Geber.
Traditionelles Sonar hilft, Tiefe, Bodenprofil und Fischziele unter dem Rumpf anzuzeigen, während CHIRP Side-Scan dabei hilft, Strukturen, Objekte und Fischziele an Backbord und Steuerbord sichtbar zu machen. Für Angler, die an Wracks, Fahrwassern, Abbruchkanten, Meeresbodenkonturen oder Strukturen arbeiten, bietet dies eine deutlich klarere Möglichkeit, das Wasser zu lesen, bevor entschieden wird, wo geangelt werden soll.
Wichtige Sonarfunktionen umfassen:
CW-Frequenzunterstützung: 50/200 kHz
CHIRP-Bereich: 40 bis 240 kHz
Side-Scan-Frequenzen: 230 kHz oder 455 kHz, abhängig vom Geber
Fischfinder-Ausgangsleistung: 300 W, 600 W oder 1 kW, abhängig vom Setup
Side-Scan-Anzeigebereich: bis zu 750 Fuß zu jeder Seite
Angelfunktionen: ACCU-FISH, Bottom Discrimination, A-Scope, Bottom Zoom und Bottom Lock, abhängig von kompatiblem Geber und Setup
Die Geberwahl ist entscheidend. Ein gut abgestimmter Furuno oder Airmar Geber kann einen großen Unterschied bei Zieltrennung, Bodenlesung und Side-Scan-Leistung machen.

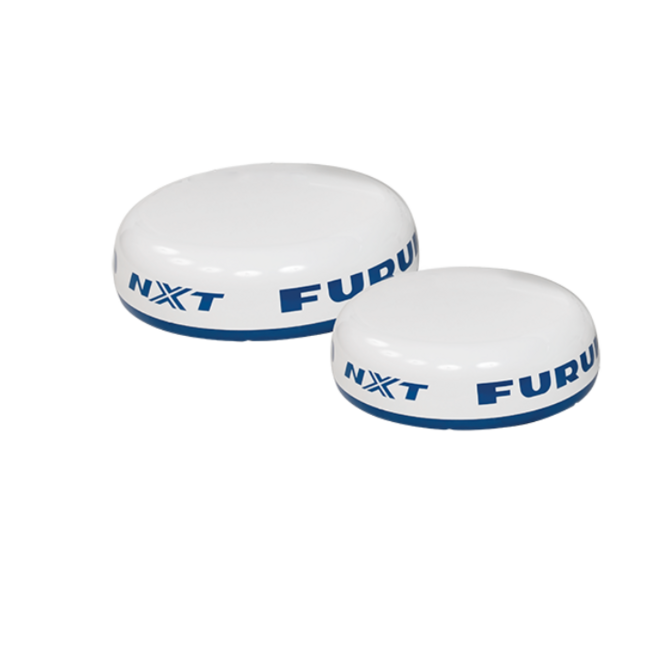

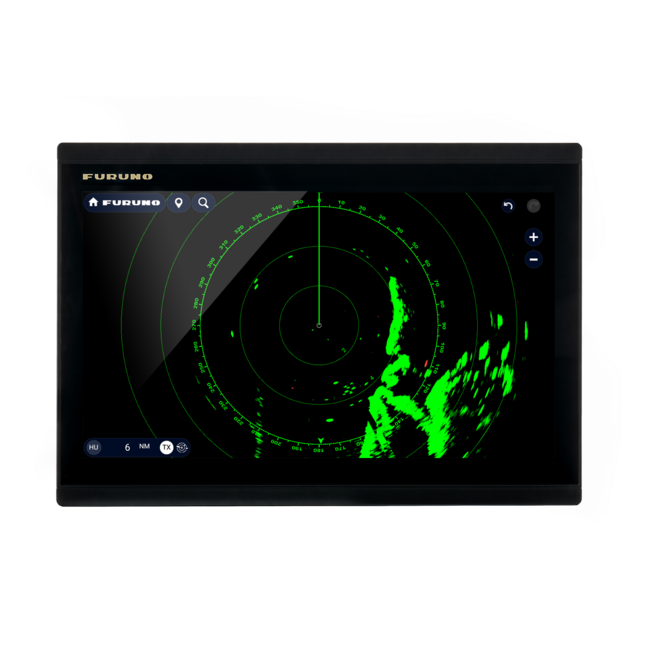

Der TZMAP13 kann mit ausgewählten Bordsystemen verbunden werden, um eine leistungsfähigere Ein-Bildschirm-Navigationsstation zu schaffen. Kompatible Furuno Radaroptionen umfassen DRS2D-NXT und DRS4D-NXT, wobei Radar eine stärkere Situational Awareness für Nachtfahrten, schlechte Sicht, Regen, stark befahrene Wasserstraßen und Küstenüberwachung bietet.
Für Radar-Overlay und eine stabile Radardarstellung sollten geeignete Kursdaten korrekt als Teil des Systems geplant werden.
Der TZMAP13 kann außerdem arbeiten mit:
NMEA 2000 Daten
NMEA 0183 Ausgang über das Strom-/Datenkabel
AIS-Daten über NMEA 2000
Motor-, Tank- und Kraftstoffdaten über kompatible NMEA 2000 Gateways
NAVpilot-300 und NAVpilot-711C Autopilot-Steuerung über NMEA 2000

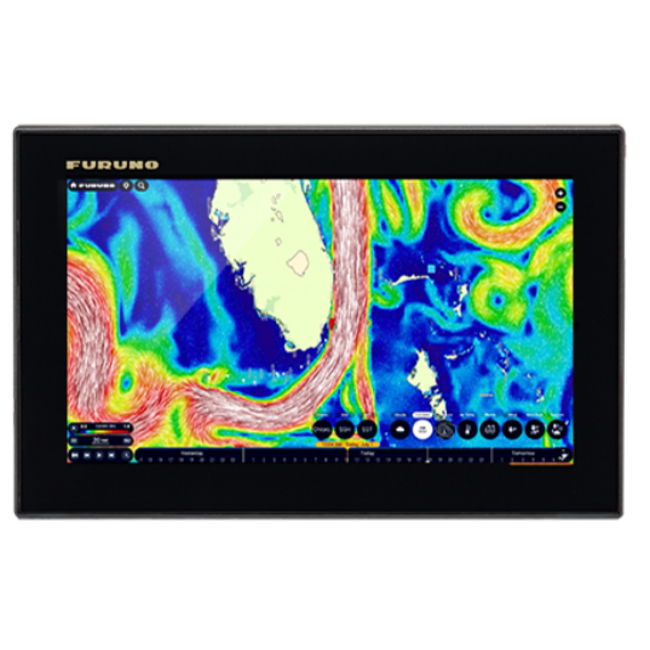

Wireless LAN für vernetzte Dienste wie TZ Weather
My TimeZero Cloud zum Speichern und Synchronisieren von Benutzerdaten

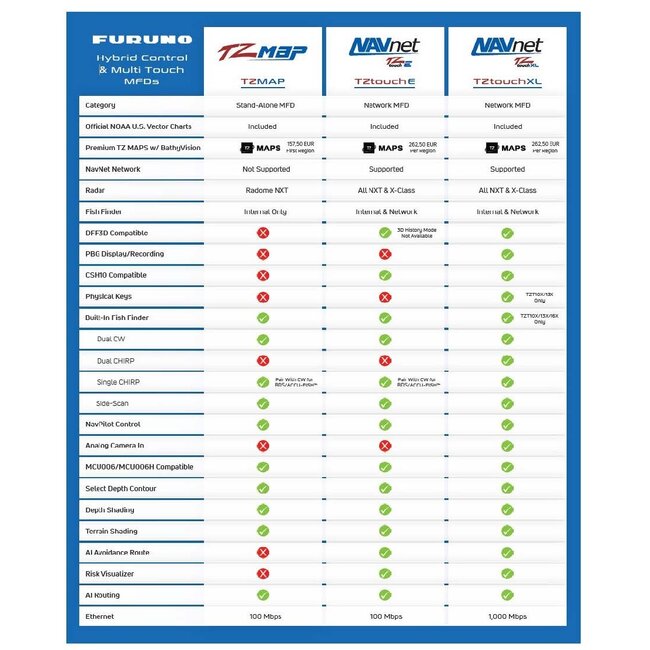

Sehen Sie den TZMAP13 neben anderen Furuno Displayoptionen und erhalten Sie einen klareren Überblick über die Funktionen, die in kompakten Furuno Navigations-Setups verfügbar sind.
Mit Furunos myTimeZero Cloud können Benutzerdaten gespeichert und synchronisiert werden, wodurch Routen, Punkte und ausgewählte Navigationsinformationen in kompatiblen TZ-Umgebungen leichter zugänglich bleiben.
Eine herausragende Funktion ist die Flottenverfolgung, wenn beide Schiffe TZtouch E oder TZMAP verwenden und über myTimeZero Cloud mit dem Internet verbunden sind. Dadurch kann ein Mutterschiff die Position, Geschwindigkeit, Tiefe und andere verfügbare Informationen eines Tenders oder Dinghys überwachen.
Dies ist nützlich, wenn ein Dinghy vorausgeschickt wird, um die Tiefe in unbekanntem Wasser zu prüfen, die Bewegung eines Tenders während Ausflügen überwacht wird oder vernetzte Navigationsinformationen zwischen kompatiblen Furuno Displays verfügbar bleiben sollen.
Marke: Furuno
Modell: TZMAP13
Produkttyp: 13" Stand-Alone-Multifunktionsdisplay / Kartenplotter / Fischfinder
Displaygröße: 12,8" breit
Displaytyp: All-Glass Multi-Touch IPS-Display
Auflösung: Full HD, 1920 x 1080 Pixel
Split Screen: bis zu 4 Fenster
GNSS: integriertes GNSS für Positions-, Navigations- und Zeitdaten
Kartografie: TZ MAPS und kompatible Kartenoptionen
Fischfinder: integrierter TruEcho CHIRP/CW-Fischfinder
Side-Scan: CHIRP Side-Scan, 230 kHz oder 455 kHz abhängig vom Geber
Radar-Kompatibilität: ausgewählte Furuno Radarsensoren, einschließlich DRS2D-NXT und DRS4D-NXT
Netzwerk: NMEA 2000, NMEA 0183, Wireless LAN und Ethernet 100 Mbps
USB: 1 x USB Type-C für Datenimport/-export und Software-Updates
Speicher: 30.000 Benutzerpunkte, 100.000 Trackpunkte und 200 Routen
Wasserdichtigkeit: IPX7 gemäß den bereitgestellten Produktinformationen
Stromversorgung: 12-24 VDC
Montage: Bügelmontage oder bündige Montage
Bevor Sie den TZMAP13 auswählen, prüfen Sie die Details, die Installation und Leistung direkt beeinflussen:
TZMAP13 als Stand-Alone-Display verwenden. TZMAP Geräte sind als Stand-Alone-MFDs konzipiert und nicht dafür vorgesehen, als vernetzte Multi-MFD-Displays zu arbeiten.
Einen kompatiblen Radarsensor wählen. TZMAP13 unterstützt ausgewählte Furuno Radarsensoren, einschließlich DRS2D-NXT und DRS4D-NXT. Die Kompatibilität sollte geprüft werden, bevor ein vorhandenes Radar weiterverwendet wird.
Kursdaten für Radar-Overlay planen. Radar-Overlay und stabile Radardarstellung erfordern geeignete Kursdaten von kompatibler Bordausrüstung.
Den Geber auf das Fischfinder-Setup abstimmen. Der interne Fischfinder unterstützt spezifische CW-, CHIRP- und Side-Scan-Konfigurationen. Der Geber muss zur gewünschten Sonarleistung passen.
Unterstützte Side-Scan-Kombinationen prüfen. Side-Scan kann mit unterstützten Sonarkonfigurationen verwendet werden, aber nicht jede Dual-CHIRP- oder gemischte Geberanordnung wird unterstützt.
TZ MAPS Anforderungen bestätigen. AI Routing, BathyVision, Satellitenbilder und andere fortschrittliche Kartenfunktionen hängen von der ausgewählten Kartenregion, freigeschalteten Daten und verfügbarer Abdeckung ab.
NMEA 2000 für Bordintegration verwenden. AIS, Motordaten, Tankdaten, Sensoreingang und Autopilot-Steuerung hängen von kompatibler NMEA 2000 Ausrüstung und Gateways ab.
Der Furuno TZMAP13 wird geliefert mit:
Ist der Furuno TZMAP13 ein Stand-Alone-MFD? Ja. Der TZMAP13 ist ein Stand-Alone-Multifunktionsdisplay, das für den Betrieb als ein Hauptbildschirm am Steuerstand für Navigation, Fischfinder, Side-Scan und ausgewählte Radarintegration entwickelt wurde.
Hat der Furuno TZMAP13 integriertes GPS? Ja. Der TZMAP13 verfügt über integrierte GNSS-Positionierung und bietet dem Display damit eine eigene Positionsquelle für die Navigation.
Hat der Furuno TZMAP13 einen Fischfinder integriert? Ja. Der TZMAP13 verfügt über einen integrierten TruEcho CHIRP- oder CW-Fischfinder mit Unterstützung für 300 W, 600 W oder 1 kW je nach Geber-Setup. Er unterstützt außerdem CHIRP Side-Scan bei 230 kHz oder 455 kHz mit kompatiblen Gebern.
Welche Radarsensoren funktionieren mit dem TZMAP13? Der TZMAP13 ist mit ausgewählten kompakten Furuno Radarsensoren kompatibel, einschließlich DRS2D-NXT und DRS4D-NXT. Die Radar-Kompatibilität sollte vor dem Kauf geprüft werden, insbesondere wenn das Boot bereits einen vorhandenen Radarsensor hat.
Kann der TZMAP13 einen Autopiloten steuern? Ja. Der TZMAP13 kann über NMEA 2000 mit Furuno NAVpilot-300 und NAVpilot-711C Autopilotsystemen verbunden werden, wobei die Autopilot-Steuerung bei korrekter Konfiguration über das Display verfügbar ist.
Ist der TZMAP13 gut für Angelboote geeignet? Ja. Der TZMAP13 ist eine starke Option für Angelboote, weil er TZ MAPS, integrierten TruEcho CHIRP-Fischfinder, CHIRP Side-Scan, Wegpunktverwaltung und ausgewählte Radar-Kompatibilität in einem kompakten Furuno Display kombiniert.
Der Furuno TZMAP13 ist eine starke Investition für Bootsbesitzer, die einen saubereren, leistungsfähigeren Steuerstand rund um ein fortschrittliches Display aufbauen möchten. Er kombiniert moderne Furuno Kartografie, leistungsfähige Fischfinder-Technologie, Side-Scan, ausgewählte Radar-Kompatibilität und Bordintegration in einem kompakten 13-Zoll-Format, das für den langfristigen Einsatz entwickelt wurde.
Bei Sail360 wählt unser Team Marineelektronik mit einem klaren Fokus auf Qualität, technische Relevanz und echten Wert an Bord aus. Wir priorisieren Hightech-Produkte von vertrauenswürdigen Marine-Marken, damit Bootsbesitzer in Ausrüstung investieren können, die die Navigation verbessert, bessere Entscheidungen unterstützt und zur tatsächlichen Nutzung ihres Bootes passt.
Ob Sie einen kleinen Steuerstand aufrüsten, ein kompaktes Angel-Setup aufbauen oder separate Kartenplotter- und Fischfinder-Bildschirme durch ein leistungsfähigeres Furuno Display ersetzen, Sail360 hilft Ihnen beim Kauf mit klareren technischen Informationen und stärkerem Vertrauen in die Investition.
