Airmar B75M Single-Channel-CHIRP Bronze-Durchbruchgeber mit 600 W und 80–130 kHz. Liefert klare Mid-Band Zieltrennung, stabile Grundortung und schnelle Temperaturmessung. Mit 12-m-Kabel und 10-Pin-Stecker für Furuno-Geräte. Lesen Sie mehr.

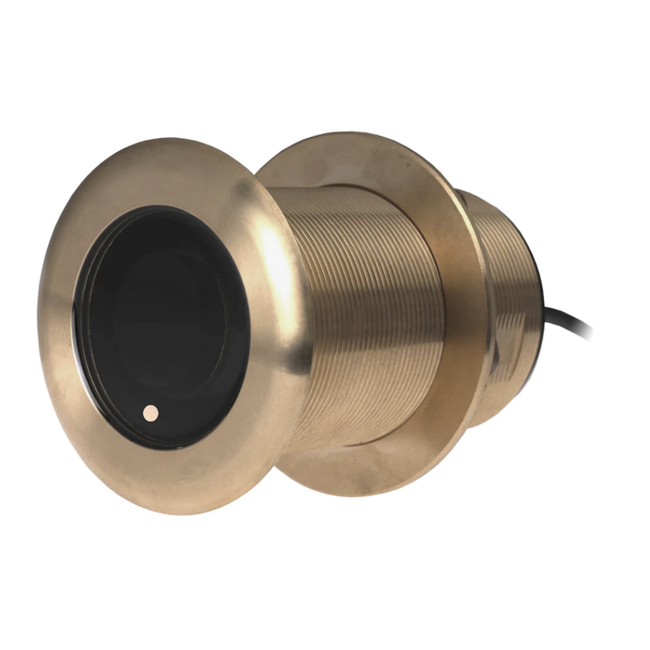

Der AIRMAR B75M ist ein bronzener Single-Channel-CHIRP Tiefen- und Temperaturgeber, ideal für Bootsfahrer, die zuverlässige Mid-Band-CHIRP-Leistung in einem kompakten Gehäuse benötigen. Mit einem Frequenzbereich von 80–130 kHz und 600 W Leistung bietet er eine deutlich bessere Zieltrennung, klarere Fischbögen und stabile Grundortung als herkömmliche 50/200-kHz-Geber. Durch den CHIRP-Sweep liefert er präzisere Informationen in küstennahen und mittleren Wassertiefen und eignet sich für Freizeitfischerei, Navigation und sichere Tiefenmessung.
Das robuste Bronze-Durchbruchgehäuse sorgt für langanhaltende Korrosionsbeständigkeit und eine saubere akustische Kopplung durch den Rumpf. Integrierte Tiefen- und Schnellreaktions-Temperatursensoren sowie ein 12-m-Kabel mit 10-Pin-Stecker ermöglichen eine direkte Plug-and-Play-Installation mit kompatiblen Furuno CHIRP-Modulen und TZtouch-Echoloten. Dank seines kompakten Designs lässt sich der B75M einfacher auf kleinen bis mittelgroßen Booten installieren, ohne große Fairing-Blöcke zu benötigen.
Der B75M ist in 12°- und 20°-Ausführungen mit geneigtem Schallelement erhältlich, um unterschiedliche Rumpfneigungen auszugleichen. Der gewählte Winkel hat keinen Einfluss auf die technischen Daten oder die Sonarleistung, sondern stellt sicher, dass der Schallkegel korrekt im Wasser ausgerichtet ist und optimale Tiefenwerte sowie eine klare Zielerkennung liefert.
Single-Channel CHIRP (80–130 kHz): Liefert klare Mid-Band-Ergebnisse und detaillierte Strukturdarstellung.
600 W Leistung: Geeignet für Küsten- und mittlere Wassertiefen.
Verbesserte Zieltrennung: Präzisere Fischbögen und schärfere Bodendetails.
Bronze-Durchbruchgehäuse: Robust, langlebig und korrosionsbeständig.
Tiefen- und Temperatursensor: Integrierte, schnell reagierende Messung.
10-Pin-Anschluss: Direkte Kompatibilität mit Furuno-Systemen.
12 m Kabel: Marinetaugliches Kabel für flexible Verlegung.
B75M CHIRP Geber
Mid-Band-CHIRP-Keramikelement in einem bronzenen Durchbruchgehäuse mit integrierter Tiefen- und Temperaturmessung.
Durchbruch-Montagesatz
Bronzegehäuse, Gegenmutter und Dichtmaterialien für eine wasserdichte Installation.
10-Pin-Kabel (12 m)
Werkseitig montiertes Kabel mit 10-Pin-Stecker für direkte Integration in Furuno-Echolote.
Leistung: 600 W
Frequenz: 80–130 kHz (Single-Channel CHIRP)
Funktionen: Tiefe, Temperatur
Material: Bronze
Montage: Durchbruchmontage
Stecker: 10-Pin
Kabellänge: 12 m
Anwendung: Küstenfischerei, Navigation, mittlere Tiefen
Unterstützte Systeme: Kompatibel mit Furuno CHIRP-Modulen und TZtouch-Displays mit 10-Pin-Eingang.
Funktionen: Tiefen- und Temperaturanzeige.
Hinweis: Kein Dual-Channel- oder Wide-Beam-Geber.
B75M Bronze CHIRP Durchbruchgeber
Montage- und Dichtmaterial
12 m Kabel mit 10-Pin-Stecker
Installationsanleitung
Der Geber muss bündig mit der Außenfläche des Rumpfes montiert werden, um eine saubere Wasserströmung und optimale CHIRP-Leistung zu gewährleisten. Bereiche mit Turbulenzen – Strakes, Stufen oder Rumpfdurchlässe – sind zu vermeiden. Verwende einen geeigneten Marinedichtstoff für eine wasserdichte Versiegelung. Führe das Kabel durch eine wasserdichte Durchführung und schließe es direkt an den 10-Pin-CHIRP-Eingang an, fern von elektrischen Störquellen.
Das Durchbruch-Design mit geneigtem Schallelement ist in den Ausführungen 12° und 20° erhältlich, um unterschiedliche Rumpfneigungen auszugleichen und den Schallkegel senkrecht im Wasser auszurichten. Die Wahl des korrekten Winkels bei der Montage ist entscheidend für präzise Tiefenmessungen und eine gleichmäßige Sonarleistung.
