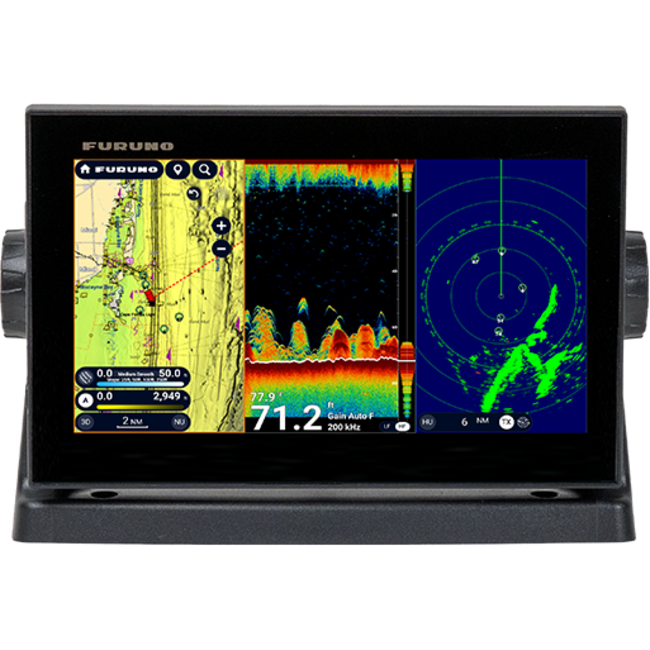

Der Furuno TZMAP9 kombiniert Full-HD-Kartenplotter, CHIRP-Echolot und radarfähige Navigation in einem leistungsstarken Stand-Alone-MFD, eine clevere Investition für moderne Navigation. Expertenberatung von Sail360 finden Sie am Seitenende. Lesen Sie mehr.
Der Furuno TZMAP9 ist ein leistungsstarkes 9-Zoll Stand-Alone-Multifunktionsdisplay, das für fortschrittliche Navigation, Fischerkennung und ausgewählte Radarintegration über einen kompakten Bildschirm am Steuerstand entwickelt wurde. Es ist das kleinere Modell der TZMAP-Serie und damit besonders stark für Boote, bei denen der Platz begrenzt ist, der Skipper aber dennoch Furuno Kartografie, Sonar und radarbereite Funktionen wünscht.
Es kombiniert Multi-Touch-Bedienung, TZ MAPS Kartografie, integrierten TruEcho CHIRP-Fischfinder, CHIRP Side-Scan, GNSS-Positionierung, NMEA 2000 Integration und ausgewählte Furuno Radar-Kompatibilität in einem kompakten Hightech-Display. Für Angelboote, trailerbare Boote, RIBs, kompakte Segelyachten, Motoryachten und Ein-Stationen-Steuerstände bietet der TZMAP9 dem Boot einen leistungsfähigen Furuno Steuerpunkt, ohne die Kosten, den Platzbedarf oder die Komplexität eines größeren Multi-Display-Systems hinzuzufügen.
Sehen Sie, wie der Furuno TZMAP9 fortschrittliche Kartenplotter-Bedienung, Fischfinder-Leistung und moderne Navigationstools in ein kompaktes Steuerstand-Setup bringt.

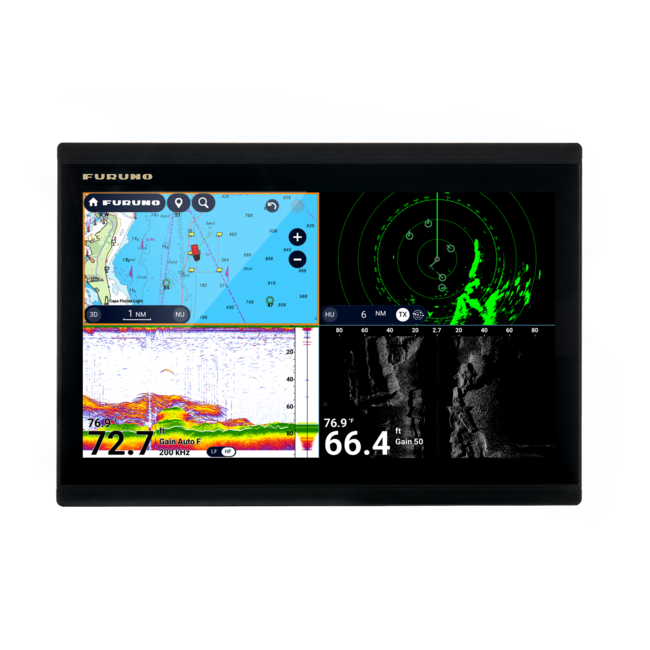

Display: 9" All-Glass Multi-Touch-Bildschirm mit 1280 x 720 Auflösung, heller 1000 cd/m² Sichtbarkeit und Split-Screen-Funktion mit bis zu 4 Fenstern. Der TZMAP9 ist ein Stand-Alone-MFD, kein vernetztes Multi-MFD-Display.
Integriertes Sonar: interner TruEcho CHIRP/CW-Fischfinder mit Unterstützung für 300 W, 600 W oder 1 kW Setups je nach Geber, plus CHIRP Side-Scan bei 230/455 kHz für Tiefe, Struktur und Seitenansicht-Bildgebung.
Kartenunterstützung: Integration mit TZ MAPS und kompatiblen Kartenoptionen, einschließlich BathyVision und AI Routing, wenn sie von der ausgewählten Kartenregion und freigeschalteten Daten unterstützt werden.
Radar- und Datenintegration: Kompatibilität mit ausgewählten Furuno Radarsensoren wie DRS4DL+, DRS2D-NXT und DRS4D-NXT, plus Borddaten über NMEA 2000, NMEA 0183 Ausgang und Wireless LAN.
Robustes Marine-Design: kompakte wasserdichte Konstruktion mit IPX6-Schutz vorne und hinten, gebaut für echten Marineeinsatz an exponierten oder halbexponierten Steuerständen.
Daten- und Kartenmanagement: wird mit einer 256 GB microSD-Karte für TZ MAPS Daten geliefert. Der USB Type-C Anschluss wird für den Import und Export von Benutzerdaten und Software-Updates verwendet.
Der TZMAP9 ist der kompakte Einstieg in die Furuno TZMAP Kartenplotter-Reihe. Er ist für Bootsbesitzer gebaut, die ein leistungsfähiges Stand-Alone-MFD statt eines größeren Multi-Display-Navigationssystems wünschen. Sein 9-Zoll-Format lässt sich leicht in begrenzte Dashboards integrieren und bietet dem Skipper dennoch Furuno Kartografie, Fischfinder, Side-Scan, ausgewählte Radarintegration und Zugriff auf Borddaten über einen einzigen Bildschirm.
Das macht den TZMAP9 besonders relevant für:
Segelyachten und Motoryachten, die ein kompaktes Furuno Navigationssystem statt eines vollständigen Multi-Display-Setups benötigen
Kompakte Boote, RIBs und trailerbare Boote, bei denen der Platz auf dem Dashboard begrenzt ist
Ein-Stationen-Steuerstände, bei denen ein leistungsfähiger Bildschirm die praktischste Lösung ist
Angelboote, die Kartenplotter, Sonar, Side-Scan und Wegpunktsteuerung in einem aufgeräumten Display benötigen
Bootsbesitzer, die von einem einfachen GPS oder Kartenplotter aufrüsten und zu einem stärkeren Furuno Stand-Alone-MFD wechseln möchten
Das Ergebnis ist ein Furuno MFD der Einstiegsklasse in Bezug auf Größe und Systemkomplexität, nicht in Bezug auf Leistungsfähigkeit. Es gibt kompakten Steuerständen ein scharfes, modernes und technisch leistungsfähiges Navigationsdisplay, ohne das Boot in eine größere Installation zu zwingen, als es benötigt.

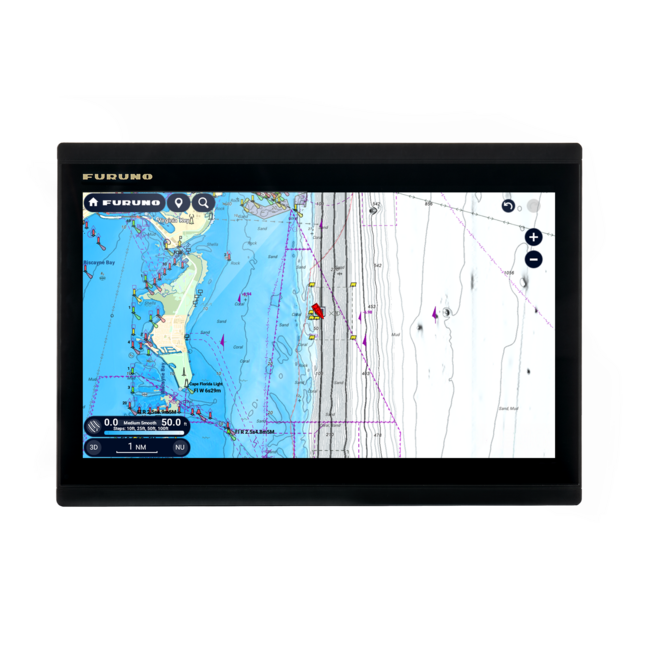

Der TZMAP9 verwendet TZ MAPS, die fortschrittliche Kartenplattform von Furuno und TIMEZERO, um dem Skipper eine detailliertere und visuellere Navigationsumgebung zu bieten. Je nach Kartenregion und freigeschalteten Daten können Benutzer mit hydrografischen Kartendaten, Satellitenbildern, Geländeschattierung, Tiefenschattierung, Community-Änderungen und BathyVision Bathymetrie arbeiten.
AI Routing kann anhand von Kartendaten, Schiffstiefgang und ausgewählten Sicherheitsparametern eine Punkt-zu-Punkt-Route erstellen. Für Küstenfahrten, Hafeneinfahrten, Fahrwasser und Flachwasserbereiche bietet dies dem Skipper eine schnellere Möglichkeit zur Routenplanung, während die endgültige Navigationsentscheidung unter seiner Kontrolle bleibt.
TZ MAPS kann sich außerdem mit TZ iBoat verbinden und Kartenfunktionen sowie Planungsunterstützung auf kompatiblen Mobilgeräten ermöglichen, wenn die richtigen Karten und die passende Kontoeinrichtung verwendet werden.

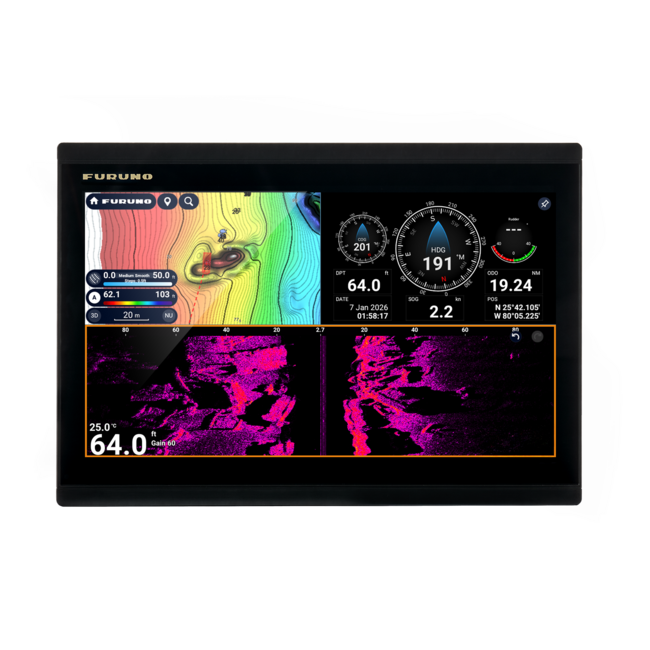

Der TZMAP9 ist ein starkes Angeldisplay, weil der Fischfinder in das Gerät integriert ist. Er unterstützt TruEcho CHIRP- oder CW-Fischfinder-Betrieb mit 300 W, 600 W oder 1 kW Ausgangsleistung je nach ausgewähltem Geber-Setup.
Traditionelles Sonar hilft, Tiefe, Bodenprofil und Fischziele unter dem Rumpf anzuzeigen, während CHIRP Side-Scan dabei hilft, Strukturen, Objekte und Fischziele an Backbord und Steuerbord sichtbar zu machen. Für Nutzer, die in Fahrwassern, an Wracks, Kanten, flachen Strukturen oder wechselnden Bodenkonturen angeln, bietet dies dem kompakten Steuerstand ein deutlich stärkeres Unterwasserbewusstsein.
Wichtige Sonarfunktionen umfassen:
CW-Frequenzunterstützung: 50/200 kHz
CHIRP-Bereich: 40 bis 240 kHz
Side-Scan-Frequenzen: 230 kHz oder 455 kHz, abhängig vom Geber
Fischfinder-Ausgangsleistung: 300 W, 600 W oder 1 kW, abhängig vom Setup
Angelfunktionen: ACCU-FISH, Bottom Discrimination, A-Scope, Bottom Zoom und Bottom Lock, abhängig von kompatiblem Geber und Setup
Die Geberwahl ist entscheidend. Ein korrekt abgestimmter Furuno oder Airmar Geber bestimmt die Qualität der Tiefenmessung, Zieltrennung und Side-Scan-Leistung.

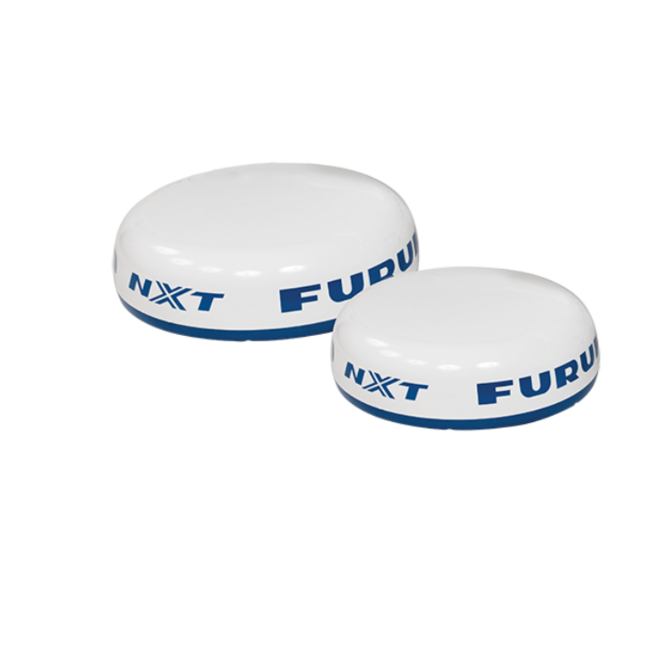

Der TZMAP9 kann mit ausgewählten Bordsystemen verbunden werden, um eine leistungsfähigere Ein-Bildschirm-Navigationsstation zu schaffen. Kompatible Furuno Radaroptionen umfassen:
DRS4DL+
DRS2D-NXT
DRS4D-NXT

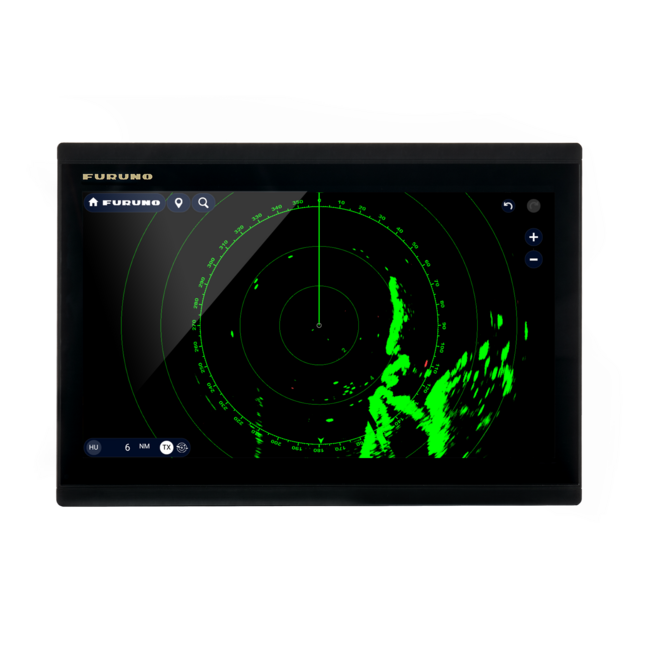

Radar bietet eine stärkere Situational Awareness für Nachtfahrten, Regen, schlechte Sicht, Verkehrsüberwachung und Küstenüberblick. Für Radar-Overlay und eine stabile Radardarstellung müssen geeignete Kursdaten als Teil des Systems eingeplant werden.
Der TZMAP9 kann außerdem arbeiten mit:
NMEA 2000 Daten
NMEA 0183 Ausgang über das Strom-/Datenkabel
AIS-Daten über NMEA 2000
Motor-, Tank- und Kraftstoffdaten über kompatible NMEA 2000 Gateways
NAVpilot-300 und NAVpilot-711C Autopilot-Steuerung über NMEA 2000

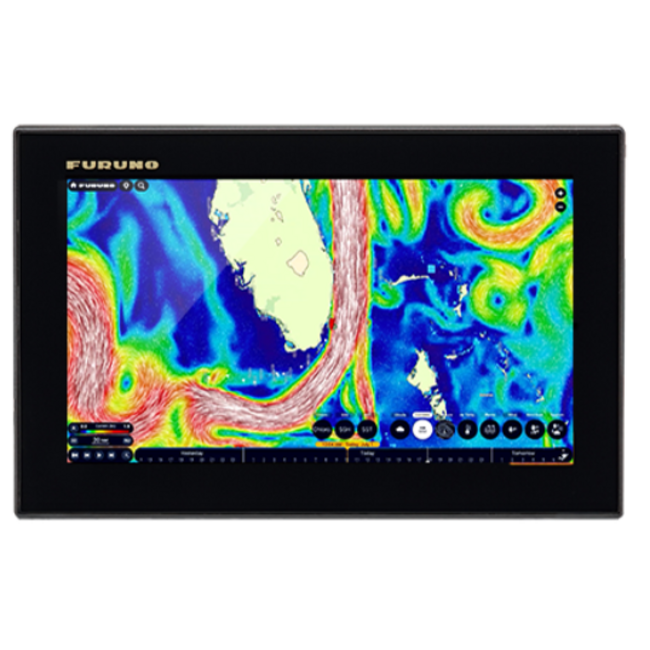

Wireless LAN für vernetzte Dienste wie TZ Weather
My TimeZero Cloud zum Speichern und Synchronisieren von Benutzerdaten

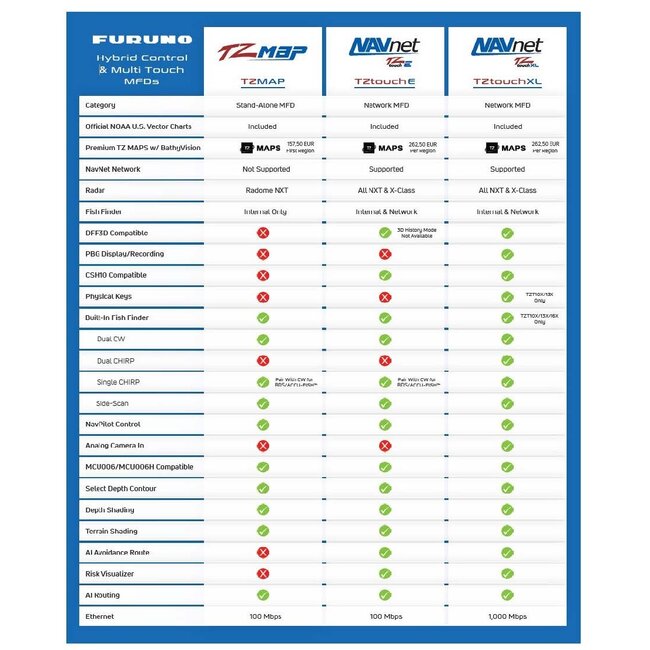

Sehen Sie den TZMAP9 neben anderen Furuno Displayoptionen und erhalten Sie einen klareren Überblick über die Funktionen, die in kompakten Furuno Navigations-Setups verfügbar sind.
Mit Furunos myTimeZero Cloud können Benutzerdaten wie Wegpunkte, Routen und ausgewählte Navigationsinformationen in kompatiblen TZ-Umgebungen gespeichert und synchronisiert werden.
Flottenverfolgung ist verfügbar, wenn beide Schiffe TZtouch E oder TZMAP verwenden und über myTimeZero Cloud mit dem Internet verbunden sind. Dadurch kann ein Mutterschiff die Position, Geschwindigkeit, Tiefe und andere verfügbare Informationen eines Tenders oder Dinghys überwachen.
Für Yacht-Tender, Flachwasserprüfungen oder Dinghy-Ausflüge bietet dies dem Skipper eine praktische zusätzliche Sichtbarkeitsebene über das Hauptschiff hinaus.
Marke: Furuno
Modell: TZMAP9
Produkttyp: 9" Stand-Alone-Multifunktionsdisplay / Kartenplotter / Fischfinder
Displaygröße: 9"
Displaytyp: All-Glass Farb-Multi-Touch-LCD
Auflösung: 1280 x 720 Pixel
Helligkeit: 1000 cd/m² typisch
Split Screen: bis zu 4 Fenster
GNSS: integriertes GNSS für Positions-, Navigations- und Zeitdaten
Kartografie: TZ MAPS und kompatible Kartenoptionen
Fischfinder: integrierter TruEcho CHIRP/CW-Fischfinder
Side-Scan: CHIRP Side-Scan, 230 kHz oder 455 kHz abhängig vom Geber
Radar-Kompatibilität: ausgewählte Furuno Radarsensoren, einschließlich DRS4DL+, DRS2D-NXT und DRS4D-NXT
Netzwerk: NMEA 2000, NMEA 0183 Ausgang, Wireless LAN und Ethernet 100 Mbps
USB: 1 x USB Type-C für Datenimport/-export und Software-Updates
Speicher: 30.000 Benutzerpunkte, 100.000 Trackpunkte und 200 Routen
Wasserdichtigkeit: IPX6 vorne und hinten
Stromversorgung: 12-24 VDC
Montage: Bügelmontage oder bündige Montage
Bevor Sie den TZMAP9 auswählen, prüfen Sie die Details, die Installation und Leistung direkt beeinflussen:
TZMAP9 als Stand-Alone-Display verwenden. TZMAP Geräte sind als Stand-Alone-MFDs konzipiert und nicht dafür vorgesehen, als vernetzte Multi-MFD-Displays zu arbeiten.
Einen kompatiblen Radarsensor wählen. TZMAP9 unterstützt ausgewählte Furuno Radarsensoren, einschließlich DRS4DL+, DRS2D-NXT und DRS4D-NXT.
Kursdaten für Radar-Overlay planen. Radar-Overlay und stabile Radardarstellung erfordern geeignete Kursdaten von kompatibler Bordausrüstung.
Den Geber auf das Fischfinder-Setup abstimmen. Der interne Fischfinder unterstützt spezifische CW-, CHIRP- und Side-Scan-Konfigurationen. Der Geber muss zur gewünschten Sonarleistung passen.
Unterstützte Sonarkombinationen prüfen. Ohne Side-Scan kann ein einzelner CHIRP, ein CW oder ein einzelner Mid-CHIRP plus ein CW verwendet werden. Mit Side-Scan kann ein einzelner CHIRP plus Side-Scan oder ein CW plus Side-Scan verwendet werden. Dual CHIRP mit Side-Scan und gemischte Dual-CHIRP Side-Scan-Kombinationen werden nicht unterstützt.
TZ MAPS Anforderungen bestätigen. AI Routing, BathyVision, Satellitenbilder und andere fortschrittliche Kartenfunktionen hängen von der ausgewählten Kartenregion, freigeschalteten Daten und verfügbarer Abdeckung ab.
NMEA 2000 für Bordintegration verwenden. AIS, Motordaten, Tankdaten, Sensoreingang und Autopilot-Steuerung hängen von kompatibler NMEA 2000 Ausrüstung und Gateways ab.
USB-Nutzung spezifisch halten. Der USB Type-C Anschluss ist für den Import/Export von Benutzerdaten und Software-Updates vorgesehen, nicht für Standard-USB-Tastaturen, Mäuse oder Zeigegeräte.
Der Furuno TZMAP9 wird geliefert mit:
9" Displayeinheit
256 GB microSD-Karte
Strom- / NMEA 0183 Ausgangskabel
Montagebügel und Knöpfe
Silikon-Gummiabdeckung
Kurzanleitung und Installationshandbücher
Installationsmaterial für Bügel- oder bündige Montage
Ist der Furuno TZMAP9 ein Stand-Alone-MFD?
Ja. Der TZMAP9 ist ein Stand-Alone-Multifunktionsdisplay, das für den Betrieb als ein Hauptbildschirm am Steuerstand für Navigation, Fischfinder, Side-Scan und ausgewählte Radarintegration entwickelt wurde.
Was ist der Unterschied zwischen TZMAP9 und TZMAP13?

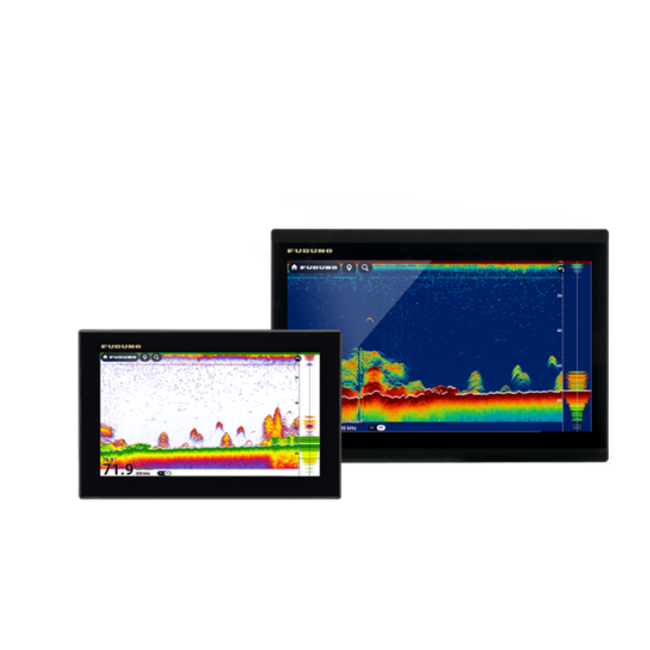

Der TZMAP9 ist die kompaktere 9-Zoll-Option, ideal für kleinere Steuerstände, RIBs, trailerbare Boote und kompakte Angel-Setups. Der TZMAP13 bietet mehr Bildschirmfläche für Nutzer, die ein größeres Display für Split-Screen-Navigation, Sonar- und Radaransichten wünschen.
Hat der Furuno TZMAP9 einen Fischfinder integriert?
Ja. Der TZMAP9 verfügt über einen integrierten TruEcho CHIRP- oder CW-Fischfinder mit Unterstützung für 300 W, 600 W oder 1 kW je nach Geber-Setup. Er unterstützt außerdem CHIRP Side-Scan bei 230 kHz oder 455 kHz mit kompatiblen Gebern.
Welche Radarsensoren funktionieren mit dem TZMAP9?
Der TZMAP9 ist mit ausgewählten kompakten Furuno Radarsensoren kompatibel, einschließlich DRS4DL+, DRS2D-NXT und DRS4D-NXT. Die Radar-Kompatibilität sollte vor dem Kauf geprüft werden, insbesondere wenn das Boot bereits einen vorhandenen Radarsensor hat.
Kann der TZMAP9 einen Autopiloten steuern?
Ja. Der TZMAP9 kann über NMEA 2000 mit Furuno NAVpilot-300 und NAVpilot-711C Autopilotsystemen verbunden werden, wobei die Autopilot-Steuerung bei korrekter Konfiguration über das Display verfügbar ist.
Ist der TZMAP9 gut für kleine Angelboote geeignet?
Ja. Der TZMAP9 ist eine starke Option für kleine Angelboote, weil er TZ MAPS, integrierten TruEcho CHIRP-Fischfinder, CHIRP Side-Scan, Wegpunktverwaltung und ausgewählte Radar-Kompatibilität in einem kompakten 9-Zoll Furuno Display kombiniert.
Der Furuno TZMAP9 ist eine starke Investition für Bootsbesitzer, die fortschrittliche Navigations- und Angeltechnologie in einem kompakten Display wünschen. Er kombiniert Furuno Kartografie, integrierte Fischfinder-Leistung, Side-Scan, ausgewählte Radar-Kompatibilität und Bordintegration in einem 9-Zoll-Format, das für kleinere Steuerstände und effiziente Ein-Bildschirm-Setups entwickelt wurde.
Bei Sail360 wählt unser Team Marineelektronik mit einem klaren Fokus auf Qualität, technische Relevanz und echten Wert an Bord aus. Wir priorisieren Hightech-Produkte von vertrauenswürdigen Marine-Marken, damit Bootsbesitzer in Ausrüstung investieren können, die die Navigation verbessert, bessere Entscheidungen unterstützt und zur tatsächlichen Nutzung ihres Bootes passt.
Ob Sie einen kompakten Steuerstand aufrüsten, ein kleines Angel-Setup aufbauen oder separate Kartenplotter- und Fischfinder-Bildschirme durch ein leistungsfähiges Furuno Display ersetzen, Sail360 hilft Ihnen beim Kauf mit klareren technischen Informationen und stärkerem Vertrauen in die Investition.
