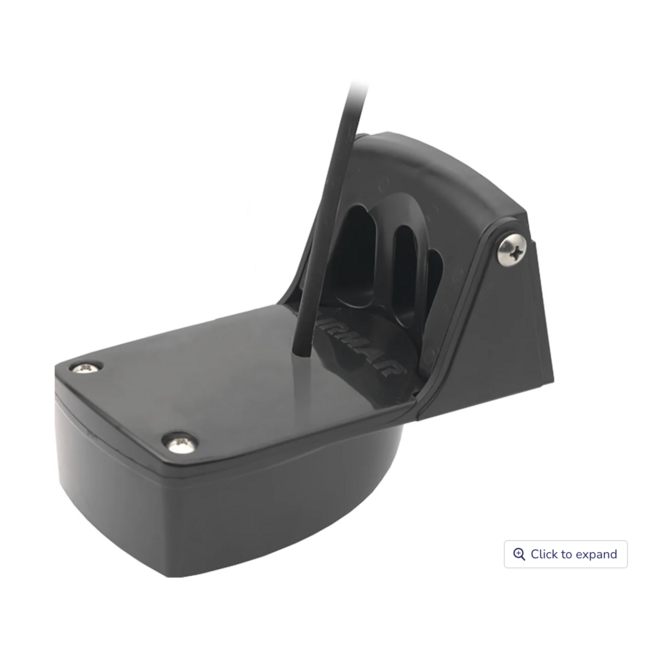

AIRMAR TM150M CHIRP Spiegelheckgeber

Der AIRMAR TM150M ist ein kompakter Single-Channel-CHIRP Tiefen- und Temperaturgeber, entwickelt für Trailerboote sowie kleine und mittelgroße Angelboote, die eine klare Mittelband-CHIRP-Leistung benötigen. Mit einem Frequenzbereich von 95–155 kHz bietet er eine deutlich bessere Zieltrennung, klarere Fischbögen und präzisere Bodenstrukturen als herkömmliche 200-kHz-Geber. Das leichte Spiegelheckgehäuse aus Kunststoff ermöglicht eine einfache Installation und gleichmäßige akustische Leistung bei unterschiedlichen Geschwindigkeiten.

Mit einer Leistung von 300 W liefert der TM150M zuverlässige Mittelbandabdeckung für Küsten- und Inshore-Fischerei sowie allgemeine Tiefenmessung. Ein integrierter Wassertemperatursensor, ein 10-Pin-Stecker und ein 12-m-Kabel ermöglichen den direkten Anschluss an kompatible Furuno-Echolote und CHIRP-Module ohne zusätzlichen Adapter.

EIGENSCHAFTEN

• Single-Channel-CHIRP: Betrieb im Bereich 95–155 kHz für verbesserte Klarheit und Fischzielerkennung.

• 300 W Leistung: Zuverlässige Leistung für Küsten- und Inshore-Anwendungen.

• Verbesserte Zieltrennung: Klarere Fischbögen und präzisere Bodendarstellung.

• Spiegelheckmontage: Leichtes Kunststoffgehäuse für einfache Installation.

• Integrierter Temperatursensor: Präzise Wassertemperaturmessung.

• 10-Pin-Anschluss: Direkter Plug-and-Play-Anschluss.

• 12 m Kabel: Marinetaugliches Kabel für flexible Verlegung.

HAUPTKOMPONENTEN

TM150M CHIRP Geber
Single-Channel-CHIRP-Element (95–155 kHz) in einem Kunststoff-Spiegelheckgehäuse mit integriertem Temperatursensor.

Spiegelheckhalterung & Befestigungsmaterial
Verstellbare Halterung für korrekte Ausrichtung und stabile akustische Leistung bei verschiedenen Geschwindigkeiten.

10-Pin Anschlusskabel (12 m)
Werkseitig montiertes Kabel mit 10-Pin-Stecker zur direkten Verbindung mit kompatiblen Furuno-Geräten.

SPEZIFIKATIONEN

• Leistung: 300 W

• Frequenz: 95–155 kHz (Single-Channel-CHIRP)

• Funktionen: Tiefe, Temperatur

• Material: Kunststoff

• Montage: Spiegelheckmontage

• Stecker: 10-Pin

• Kabellänge: 12 m

• Einsatzbereich: Küsten- und Inshore-Fischerei, Tiefenmessung, Zieltrennung

KOMPATIBILITÄT

• Unterstützte Systeme: Kompatibel mit Furuno-Echoloten und CHIRP-Modulen mit 10-Pin-Anschluss.

• Steckertyp: 10-Pin-Plug für direkte Installation.

• Funktionsunterstützung: Tiefenanzeige und Wassertemperatur.

• Einschränkungen: Kein Dual-Channel-CHIRP, keine Side-Scan- oder Wide-Beam-Funktionen.

LIEFERUMFANG

• TM150M CHIRP Spiegelheckgeber

• Spiegelheckhalterung und Befestigungsmaterial

• 12 m Kabel mit 10-Pin-Stecker

• Installationsdokumentation

INSTALLATIONSHINWEISE

Der Geber sollte an einer Stelle des Spiegelhecks montiert werden, an der der Wasserstrom sauber und frei von Turbulenzen bleibt. Strakes, Stufen und andere Störquellen sind zu vermeiden. Eine präzise Ausrichtung der Halterung ist wichtig, um stabile Grundortung bei verschiedenen Geschwindigkeiten sicherzustellen. Das Kabel ist durch eine wasserdichte Durchführung zu verlegen und direkt an den kompatiblen 10-Pin-Anschluss anzuschließen. Elektrische Störquellen sollten vermieden werden, um eine klare CHIRP-Leistung zu gewährleisten.
