Der B175M verbindet scharfe Fischdetails mit bis zu 457 m Nenntiefe für die Küsten- und Offshorefischerei. Sein fokussierter Schallkegel erfasst Fische am Grund und an Strukturen mit hoher Detailtreue. Zur Auswahl der passenden Variante: Lesen Sie mehr.
De AIRMAR B175M combineert scherpe doeldefinitie met een aanzienlijk bereik in middeldiep water voor kust- en zeevisserij. Het vermogen van 1 kW en de Medium CHIRP-band van 85–135 kHz leveren gedetailleerde vis-, structuur- en bodemecho’s tot een opgegeven maximale diepte van 457 m (1.500 ft). De gerichte bundel van 16°–11° is geschikt voor vissers die doelen nabij de bodem of in de waterkolom gedetailleerd willen bekijken, met goede prestaties van ondiepe visgronden tot dieper water.
De bronzen behuizing met laag profiel sluit vrijwel vlak aan op een romp van glasvezellaminaat of hout. Een vast onder 0°, 12° of 20° gekanteld element compenseert de romphoek op de montageplaats en richt de bundel naar beneden zonder extern stroomlijnblok. De B175M meet diepte en watertemperatuur met een snel reagerende temperatuursensor.
Kies een geïntegreerde kabel van 12 m met losse draadeinden voor aansluiting op de aansluitklemmen of connectorconstructie die voor compatibele sonarapparatuur is voorgeschreven, of een geïntegreerde kabel van 9 m met een 12-pins AIRMAR Mix and Match™-connector, aangevuld met een CHIRP-adapterkabel. De onderstaande informatie helpt u de juiste variant te kiezen door de aansluiting af te stemmen op uw compatibele fishfinder of blackbox-sonarmodule en de elementhoek op de romphoek van uw boot.

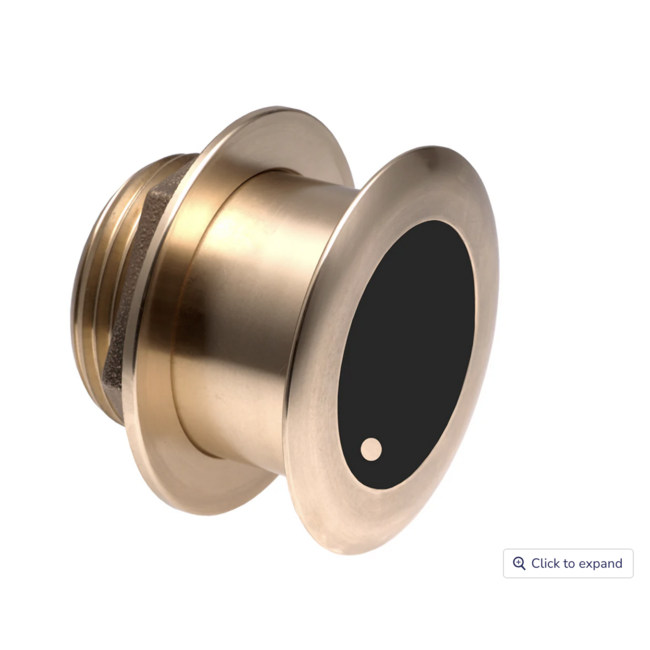

B175M Bronzen Thru-Hull Transducer
1 kW Medium CHIRP-transducer met de vaste interne elementhoek die voor uw romp is gekozen.
Geïntegreerde kabel met gekozen aansluiting
Afhankelijk van de gekozen variant geleverd met een kabel van 12 m met losse draadeinden of een kabel van 9 m met een 12-pins AIRMAR Mix and Match™-connector.
Zonder connector · kabel van 12 m
De kabel met losse draadeinden wordt aangesloten op de aansluitklemmen of connectorconstructie die voor uw compatibele sonarapparatuur is voorgeschreven.
AIRMAR Mix and Match™, 12-pins · kabel van 9 m
Raadpleeg de filters voor apparaatcompatibiliteit voor bevestigde Furuno-combinaties. Controleer bij andere merken of uw apparaatmodel de B175M ondersteunt.
Maak de aansluiting van de Mix and Match™-varianten compleet met een AIRMAR Mix and Match™ CHIRP-adapterkabel van 1 m, eveneens verkrijgbaar op de website. De adapter wordt niet meegeleverd met de transducer.
Kies de adapter die past bij de transduceringang van uw compatibele apparatuur.
Aansluiting met losse draadeinden
Optionele verlengkabels
Deze verlengkabels zijn bedoeld voor de Mix and Match™-varianten en vervangen de vereiste adapter niet.
Meet de romphoek op de montageplaats voordat u de elementhoek kiest. Monteer de transducer door een rompgat van 95 mm (3¾ in) op een plek waar deze onder water blijft en de waterstroming vrij is van turbulentie. Richt het gekantelde element uit volgens de installatie-instructies van AIRMAR, zodat de bundel naar beneden wijst. Leid de kabel uit de buurt van elektrische storingsbronnen en maak de aansluiting zoals voorgeschreven voor de gekozen variant en sonarapparatuur.
